Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

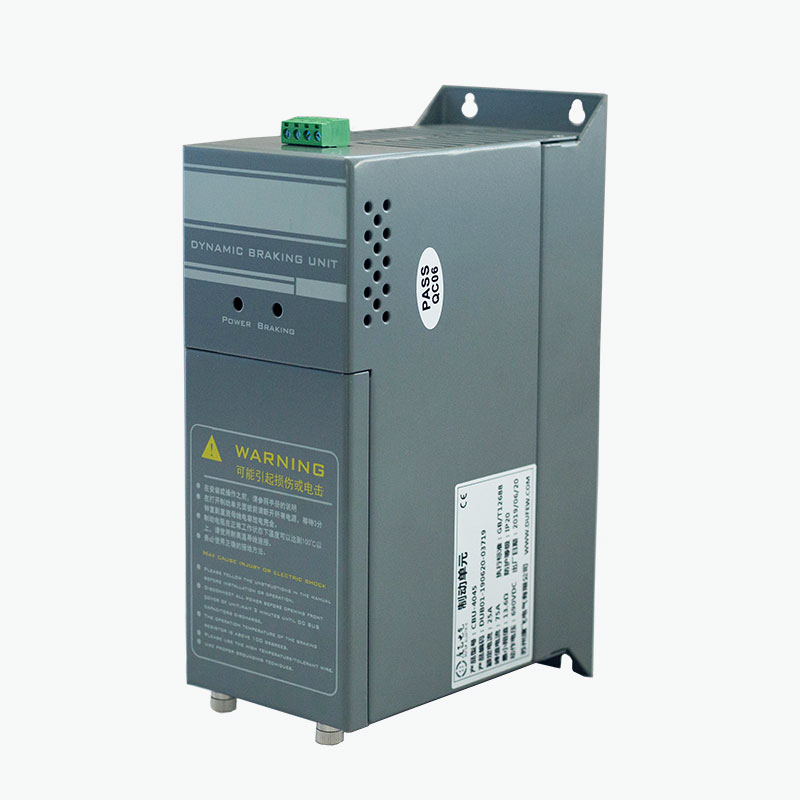

Əyləc kəsicisi dinamik əyləc sisteminin keçid komponentidir. Öz-özünə bərpaedici enerjini dağıtmır; əvəzinə DC avtobusu ilə əyləc rezistoru arasındakı əlaqəni idarə edir.
Mühərrikin yavaşlaması zamanı motor müvəqqəti olaraq generator kimi işləyə bilər. Yaranan regenerativ enerji DC avtobusuna geri axır və avtobus gərginliyinin artmasına səbəb olur. Gərginlik doğrayıcının işləmə həddinə çatdıqda, IGBT keçid dövrəsi enerjini əyləc rezistoruna keçirir və yönləndirir.
DC avtobusunun gərginliyi buraxılış həddinin altına düşdükdə, doğrayıcı sönür.
Bu əməliyyat dövrü əyləc rezistoruna regenerativ enerjini udmağa imkan verir və yavaşlama və ya əsaslı təmir zamanı həddindən artıq DC avtobus gərginliyinin qarşısını alır.
- Əyləc rezistoru vasitəsilə bərpaedici enerjinin boşaldılmasına nəzarət edir
- Dinamik əyləc zamanı DC avtobus gərginliyinin artımını məhdudlaşdırır
- Regenerativ şərait zamanı sürətli keçid təmin edir
- Daha yüksək əyləc tutumu tələb edən sürücülər üçün xarici əyləci dəstəkləyir
- Chopper və əyləc dövrəsinin qorunmasını təmin edir
- Daha yüksək əyləc tələbləri üçün bir neçə bölmənin paralel qoşulmasına imkan verir
Həqiqi əyləc performansı sürücü sistemindən, mühərrikin ətalətindən, yük xüsusiyyətlərindən, əyləc rezistorundan, əyləc tezliyindən və tələb olunan yavaşlama müddətindən asılıdır.
CBU seriyası dəyişən tezlik sürücüsünün DC avtobusuna qoşulmuş IGBT əsaslı kommutasiya sxemindən istifadə edir.
Əməliyyat ardıcıllığı belədir:
Mühərrikin Yavaşlaması → Bərpaedici Enerji → DC Şin Gərginliyinin Artması → Kəsici işə düşür → Əyləc müqavimətinə enerji axır → İstilik kimi yayılan enerji
The chopper continuously monitors the DC bus voltage rather than relying on a separate external controller.
Avtobus gərginliyi konfiqurasiya edilmiş əməliyyat həddini aşdıqda, IGBT regenerativ enerjini rezistora ötürür və ötürür. Gərginlik müvafiq diapazona qayıtdıqda, keçid cihazı sönür.
Bu nəzarət metodu xüsusilə bərpa olunan enerjinin sürücünün daxili əyləc dövrəsi üçün çox böyük və ya çox tez-tez olduğu proqramlar üçün faydalıdır.
| Parametr | Spesifikasiya |
|---|---|
| Sistem Gərginliyi | 220VAC / 380VAC / 690VAC |
| 220V sistemi üçün əyləc gərginliyi | DC340 / 360 / 380 / 400 / 420V ±10V |
| 380V sistemi üçün əyləc gərginliyi | DC630 / 660 / 690 / 730 / 760V ±10V |
| 690V sistemi üçün əyləc gərginliyi | DC1140V ±10V |
| Nəzarət metodu | Avtomatik DC avtobus gərginliyinin monitorinqi |
| Histerezis | ≤10V |
| Paralel Cavab | ≤1ms |
| Fan başlanğıc temperaturu | təqribən. 45°C |
| Həddindən artıq temperaturdan qorunma | təqribən. 85°C |
| Xəta Çıxışı | Rele kontaktı: 0.6A/250VAC, 2A/30VDC |
| Qoruma reytinqi | IP20 və ya daha yüksək |
| Alov gecikdirici dərəcəsi | UL94 V-2 |
| Tətbiq olunan Standart | GB/T 12668 |
Qeyd: Son əyləc gərginliyi, model və elektrik konfiqurasiyası seçilmiş məhsula və sürücü sisteminə uyğun olaraq təsdiqlənməlidir.
CBU seriyası xarici dinamik əyləc dövrəsi üçün tələb olunan keçid və qoruma funksiyalarını birləşdirir.
İdarəetmə sxemi davamlı olaraq DC avtobus gərginliyinə nəzarət edir. Gərginlik konfiqurasiya edilmiş əyləc həddinə çatdıqda, IGBT keçid dövrəsi regenerativ enerjini əyləc rezistoruna ötürmək üçün keçir.
Çırpıcı xarici idarəetmə sisteminə ehtiyac olmadan DC avtobus gərginliyindəki dəyişikliklərə cavab verir. Paralel konfiqurasiyalar üçün göstərilən sinxronizasiya cavabı 1ms ərzindədir.
220V, 380V və 690V sürücü sistemləri üçün müxtəlif əyləc gərginlik səviyyələri mövcuddur. Müvafiq parametr sürücünün DC avtobus gərginliyi və seçilmiş CBU modeli ilə müəyyən edilir.
Məhsulun konfiqurasiyasından asılı olaraq qoruma funksiyalarına aşağıdakılar daxildir:
- DC avtobusunun həddindən artıq gərginliyindən qorunma
- Əyləc dövrəsinin qısaqapanmasından qorunma
- Həddindən artıq temperaturdan qorunma
- Fanın nasazlığından qorunma
- Xəta rölesinin çıxışı
Qoruma şərtləri əyləc çıxışını söndürə və xarici idarəetmə sisteminə nasazlıq siqnalı verə bilər.
CBU Series daha yüksək əyləc tezliyi və ya güc tələb edən proqramlar üçün məcburi hava ilə soyutmadan istifadə edir.
Soyuducu fan modulun təxminən 45°C temperaturunda başlayır, müəyyən edilmiş həddindən artıq temperaturdan qorunma nöqtəsi isə təxminən 85°C-dir.
Faktiki istilik performansı aşağıdakılardan asılıdır:
- Əyləc gücü
- Əyləc iş dövrü
- Ətraf mühitin temperaturu
- Şkafın ventilyasiyası
- Quraşdırma icazəsi
- Əməliyyat tezliyi
Doğrama maşını məhsulun quraşdırılması tələblərinə uyğun olaraq kifayət qədər ventilyasiya və boşluqla quraşdırılmalıdır.
| Kod | Təsvir |
|---|---|
| CBU | Dufew Elektrikli əyləc doğrayıcı seriyası |
| 4 | Gərginlik sinfi: 4 = 380V |
| 030 | Məhsul seriyasına görə model təyinatı |
Model sürücünün gərginliyinə, tələb olunan əyləc qabiliyyətinə, əyləc iş dövrünə, əyləc müqavimətinə və yük xüsusiyyətlərinə görə seçilməlidir.
Əyləc kəsicisinin seçimi tək mühərrik gücünə deyil, sürücü sisteminin faktiki bərpaedici şərtlərinə əsaslanmalıdır.
| Seçim Parametri | Mühəndislik Baxışı |
|---|---|
| Sürücü sisteminin gərginliyi | Tətbiq olunan DC avtobus gərginlik diapazonunu müəyyən edir |
| Motor Gücü | Əyləc sisteminin ümumi ölçüsü üçün istinad təmin edir |
| Yük növü | Qaldırıcı, lift, konveyer, sentrifuqa və digər yüklər müxtəlif regenerativ xüsusiyyətlərə malikdir. |
| Ətalət yükləyin | Daha yüksək ətalət ümumiyyətlə yavaşlama zamanı daha çox bərpaedici enerji istehsal edir |
| Yavaşlama vaxtı | Daha qısa yavaşlama ani əyləc gücü tələbini artırır |
| Əyləc Tezliyi | Tez-tez əyləc termal yüklənməni artırır |
| Tələb olunan Əyləc Gücü | Tələb olunan doğrayıcı və rezistorun tutumunu müəyyən edir |
| Əyləc müqaviməti | Müqavimət dəyəri və güc reytinqi əyləc dövrəsinə uyğun olmalıdır |
| Vəzifə dövrü | Davamlı və fasiləli istilik tələblərini müəyyən edir |
| Ətraf mühitin temperaturu | İstiliyin yayılmasına və icazə verilən iş şəraitinə təsir göstərir |
| Quraşdırma şərtləri | Şkafın ölçüsü, havalandırma və boşluq istilik performansına təsir göstərir |
| Paralel əməliyyat | Tələb olunan əyləc tutumu üçün bir doğrayıcı yetərli olmadıqda bir neçə ədəd istifadə edilə bilər |
Mühəndislik seçimi üçün sürücü modeli, mühərrik gücü, yük növü, yavaşlama vaxtı, əyləc tezliyi və mövcud əyləc rezistorunun spesifikasiyası mümkün olduqda təmin edilməlidir.
| Ərizə | Əyləc tələbi |
|---|---|
| Liftlər | Aşağıya doğru hərəkət və sürətli yavaşlama zamanı bərpaedici enerjiyə nəzarət edir |
| Qaldırıcı Avadanlıqlar | Yükləri endirərkən yaranan bərpaedici enerjini idarə edir |
| Kranlar | Yüksək ətalət və qaldırıcı yüklərin idarə olunan yavaşlamasını dəstəkləyir |
| Sentrifuqalar | Sürətli yavaşlama zamanı regenerativ enerjini dağıtır |
| Sənaye Paltaryuyan Maşınlar | Suitable for systems with repeated acceleration and deceleration |
| Tekstil Maşınları | Tez-tez əyləc dövrələrini dəstəkləyir |
| Kağız Maşınları | Sürücü sistemlərinin idarə olunan dinamik əyləc tələb etdiyi yerlərdə istifadə olunur |
| Maşın alətləri | Sürətli dayanma zamanı bərpaedici enerjini idarə etməyə kömək edir |
| Konveyer sistemləri | Yük ətalətinin DC avtobus gərginliyinin artmasına səbəb olduğu yerlərdə tətbiq edilir |
| Digər VFD Sistemləri | Sürücünün daxili əyləc tutumu qeyri-kafi olduqda uyğundur |
Doğrama maşını təkcə motor gücünə deyil, faktiki əyləc enerjisinə və iş dövrünə görə seçilməlidir.
Əyləc kəsicisi və əyləc rezistoru müxtəlif funksiyaları yerinə yetirir və adətən birlikdə istifadə olunur.
| Komponent | Funksiya |
|---|---|
| Əyləc kəsicisi | Regenerativ enerjinin DC avtobusundan ötürülməsinə nəzarət edir |
| Əyləc müqaviməti | Köçürülən elektrik enerjisini istiliyə çevirir |
| DC avtobusu | Sürücü və əyləc dövrəsi arasında elektrik yolunu təmin edir |
Doğranma kommutasiya prosesini idarə edir, rezistor isə enerjini udur. Buna görə də rezistorun müqavimət dəyəri, güc göstəricisi və iş dövrü doğrayıcı və sürücü ilə uyğun olmalıdır.
Tələb olunan əyləc tutumu bir vahidin tutumunu aşdıqda bir neçə CBU bloku paralel olaraq birləşdirilə bilər. Paralel konfiqurasiya, qoşulmuş bölmələr arasında keçid əməliyyatını əlaqələndirmək və sistemin dizaynına uyğun olaraq əyləc yükünü bölüşdürmək üçün müvafiq idarəetmə interfeysindən istifadə edir.
Çoxsaylı vahidləri konfiqurasiya edərkən, ümumi əyləc gücü, DC avtobus gərginliyi, doğrayıcıların sayı, əyləc rezistorunun konfiqurasiyası, naqillərin təşkili, əyləc iş dövrü və istilik şəraiti kimi amillər nəzərə alınmalıdır. CBU vahidlərinin sayı və müvafiq əlaqə üsulu seçilmiş modelə, sistem parametrlərinə və tətbiq tələblərinə uyğun olaraq təsdiqlənməlidir.
Əyləc kəsicisi göstərilən naqil diaqramına uyğun olaraq dəyişən tezlik sürücüsünün DC avtobusuna və əyləc rezistoruna qoşulur.
İstifadədən əvvəl:
1. CBU gərginlik sinfinin sürücülük sisteminə uyğun olduğunu təsdiq edin.
2. DC avtobusunun polaritesini yoxlayın.
3. Əyləc rezistorunun müqavimətini və güc reytinqini təsdiq edin.
4. Bütün terminalların düzgün qoşulduğunu və bərkidilməsini yoxlayın.
5. Doğranın ətrafında lazımi ventilyasiya təmin edin.
6. Güc və idarəetmə naqillərini müvafiq şəkildə ayrı saxlayın.
7. Lazım olan yerdə nasazlıq relesinin dövrəsini birləşdirin.
8. Sistemə enerji verməzdən əvvəl elektrik yoxlamasını tamamlayın.
Quraşdırma məhsulun sənədlərinə və müvafiq elektrik tələblərinə uyğun olaraq ixtisaslı elektrik işçiləri tərəfindən aparılmalıdır.
Dufew Electric əyləc rezistorları, əyləc qurğuları, reaktorlar, filtrlər, transformatorlar və müvafiq elektrik komponentləri daxil olmaqla sənaye ötürücü və gücə nəzarət proqramları üçün güc elektronikası komponentləri istehsal edir. İstehsal prosesi daxil olan materialın yoxlanılması və komponentlərin yığılmasından tutmuş elektrik sınaqlarına, mühafizə funksiyasının yoxlanılmasına, yekun yoxlamaya və qablaşdırmaya qədər əsas mərhələləri əhatə edir.
Məhsulun konfiqurasiyasından asılı olaraq keyfiyyət yoxlamasına elektrik bağlantısı yoxlaması, izolyasiya müqavimətinin yoxlanılması, dielektrik müqavimət testi, keçid funksiyasının yoxlanılması, mühafizə funksiyasının yoxlanılması, soyutma fanının yoxlanılması, terminal yoxlaması və ölçü yoxlaması daxil ola bilər. Bu prosedurlar məhsulun dizaynına və tətbiq olunan texniki tələblərə uyğun olaraq tətbiq edilir.
Məhsulun qiymətləndirilməsi, keyfiyyətin yoxlanılması və sistem inteqrasiyasını dəstəkləmək üçün layihə tələblərinə uyğun olaraq məhsula aid texniki sənədlər və sınaq qeydləri təqdim edilə bilər.
CBU Series GB/T 12668-in müvafiq tələblərinə uyğun olaraq istehsal olunur. Dufew Electric həmçinin keyfiyyət və məhsul uyğunluğu sistemi çərçivəsində müvafiq ISO və CE sertifikatlarını saxlayır.
Tətbiq olunan sertifikatlaşdırma və texniki sənədlər xüsusi modelə və sifarişə uyğun olaraq təsdiqlənməlidir.
Dufew Electric sənaye ötürücüləri, güc nəzarəti və enerji keyfiyyəti tətbiqləri üçün güc elektronikası komponentləri istehsal edir. Onun məhsul portfeli əyləc, rezistor, reaktor, filtr və transformator həllərini, o cümlədən Əyləc Rezistorları, Əyləc Doğrayanları, Əyləc Bölmələri, Giriş və Çıxış Reaktorları, DC reaktorları, EMI Filtrləri, dv/dt Filtrləri, Sinus Dalğası Filtrləri, Harmonik Filtrlər, Transformatorlar və Sənaye Rezistorlarını əhatə edir.
Çoxlu elektrik komponentləri tələb edən layihələr üçün Dufew Electric tətbiqə, elektrik göstəricilərinə, quraşdırma şərtlərinə və sistem tələblərinə uyğun olaraq əlaqədar məhsul spesifikasiyalarını əlaqələndirə bilər.
Məhsul seçimi DC avtobus gərginliyini, əyləc gücünü, yük xüsusiyyətlərini, əyləc tezliyini, rezistorun xüsusiyyətlərini və iş dövrünü nəzərə alır.
Dufew Electric-in məhsul çeşidi sənaye elektrik sistemləri üçün əyləc, rezistor, reaktor, filtr və transformator tətbiqlərini əhatə edir.
Elektrik göstəriciləri, əyləc gərginliyi, ölçülər, soyutma tənzimləmələri və paralel konfiqurasiyalar layihə tələblərinə uyğun olaraq qiymətləndirilə bilər.
İstehsala komponentlərin yoxlanılması, montaja nəzarət, elektrik sınaqları, mühafizə funksiyasının yoxlanılması və yekun yoxlama daxildir.
O, dəyişən tezlikli sürücünün DC avtobus gərginliyinə nəzarət edir və regenerativ enerji gərginliyin artmasına səbəb olduqda əyləc dövrəsini dəyişdirir. Regenerativ enerji daha sonra dağılmaq üçün əyləc rezistoruna ötürülür.
Əyləc dövrəsinin işə salınması və söndürülməsi zamanı doğrayıcı nəzarət edir. Rezistor ötürülən elektrik enerjisini udur və onu istiliyə çevirir. İki komponent dinamik əyləc sistemində birlikdə işləyir.
Sürücünün quraşdırılmış əyləc tutumu tələb olunan bərpaedici enerjini, xüsusən də qısa yavaşlama vaxtları, yüksək ətalətli yüklər, tez-tez əyləclər və ya əsaslı təmir yükləri ilə öhdəsindən gələ bilmədikdə, xarici blok lazım ola bilər.
Bəli, sürücünün uyğun DC avtobus terminallarına və gərginlik xüsusiyyətlərinə malik olması şərti ilə. Elektrik spesifikasiyalar yalnız mühərrik gücünə görə seçməkdənsə, qoşulmadan əvvəl yoxlanılmalıdır.
Bəli. Tələb olunan əyləc tutumu bir vahidin reytinqini aşdıqda bir neçə blokdan istifadə edilə bilər. Vahidlərin sayı, rezistorun təşkili, naqillər və idarəetmə konfiqurasiyası tələb olunan əyləc vəzifəsindən müəyyən edilməlidir.
Müqavimət dəyəri və güc reytinqi DC avtobus gərginliyi, tələb olunan əyləc gücü, əyləc enerjisi, əyləc tezliyi və iş dövrü ilə müəyyən edilməlidir. Rezistor həmçinin sürücü və əyləc dövrəsinin tələblərinə uyğun olmalıdır.
Normalda proqram təminatının işə salınması tələb olunmur, çünki keçid əməliyyatı DC avtobus gərginliyi ilə avtomatik idarə olunur. Əməliyyatdan əvvəl naqillər, polarite, rezistor xüsusiyyətləri, soyutma, qoruyucu birləşmələr və izolyasiya yoxlanılmalıdır.
Sürücü modelini, sistem gərginliyini, mühərrik gücünü, yük növünü, yavaşlama vaxtını, əyləc tezliyini, yük xüsusiyyətlərini, əyləc rezistorunun spesifikasiyalarını və quraşdırma şərtlərini təmin edin. Bu parametrlər müvafiq elektrik konfiqurasiyasını müəyyən etmək üçün istifadə edilə bilər.
Dufew Electric CBU Series Əyləc Doğrayan maşınlar sürətin azaldılması, enməsi və digər əsaslı təmir şərtləri zamanı bərpaedici enerjiyə nəzarət etmək üçün dəyişən tezlikli sürücü sistemlərində istifadə olunur.
Seçim zamanı DC avtobus gərginliyi, əyləc gücü, əyləc rezistorunun xüsusiyyətləri, iş dövrü, yük şəraiti və quraşdırma tələbləri nəzərə alınmalıdır. Dufew Electric həmçinin sənaye ötürücü sistemlər üçün əyləc rezistorları və müvafiq güc elektronikası komponentləri təqdim edir.
Məhsul seçimi üçün müştərilər sürücünün gərginliyini, mühərrik gücünü, yük növünü, yavaşlama vaxtını, əyləc tezliyini və əyləc rezistorunun spesifikasiyalarını təmin edə bilərlər.
