Məqalənin xülasəsi: A əyləc doğrayıcıdəyişən tezlikli sürücülər (VFD) üçün dinamik əyləc sistemlərinin mühüm komponentidir və mühərrikin yavaşlaması və əsaslı təmir əməliyyatları zamanı bərpaedici enerjinin idarə olunmasına kömək edir.Dufew Electricuyğun 220V, 380V və 690V sürücü sistemləri üçün nəzərdə tutulmuş CBU Series əyləc kəsiciləri təqdim edir. DC avtobus gərginliyinə nəzarət etməklə və artıq enerjini xarici əyləc rezistoruna keçirərək, bu cihazlar gərginliyin artmasına nəzarət etməyə kömək edir və etibarlı əyləc performansını dəstəkləyir. Bu təlimat əyləc doğrayıcılarının necə işlədiyini, onların əsas texniki parametrlərini, seçim meyarlarını, sənaye tətbiqlərini və quraşdırma mülahizələrini izah edir.
Əyləc kəsicisi, artıq regenerativ enerjini idarə etmək üçün dəyişən tezlikli sürücünün DC aralıq dövrəsində istifadə olunan elektron keçid cihazıdır. Mühərrikin yavaşlaması zamanı DC avtobus gərginliyinin məqbul iş səviyyəsindən yuxarı qalxmasının qarşısını almaq üçün əyləc rezistoru ilə işləyir.
Normal əməliyyat zamanı VFD mexaniki hərəkət yaratmaq üçün motora elektrik enerjisi verir. Mühərrik yavaşladıqda və ya əsaslı təmir yükünü idarə edərkən, o, müvəqqəti olaraq generator kimi işləyə bilər. Nəticədə yaranan elektrik enerjisi DC avtobusuna geri axır və enerji adekvat şəkildə udulmazsa, potensial olaraq həddindən artıq gərginlik nasazlığına səbəb olur.
Əyləc kəsicisi DC avtobus gərginliyi əvvəlcədən müəyyən edilmiş həddə çatdıqda elektrik yolunu xarici əyləc rezistoruna keçirərək bu problemi həll edir. Rezistor ötürülən elektrik enerjisini istiliyə çevirir.

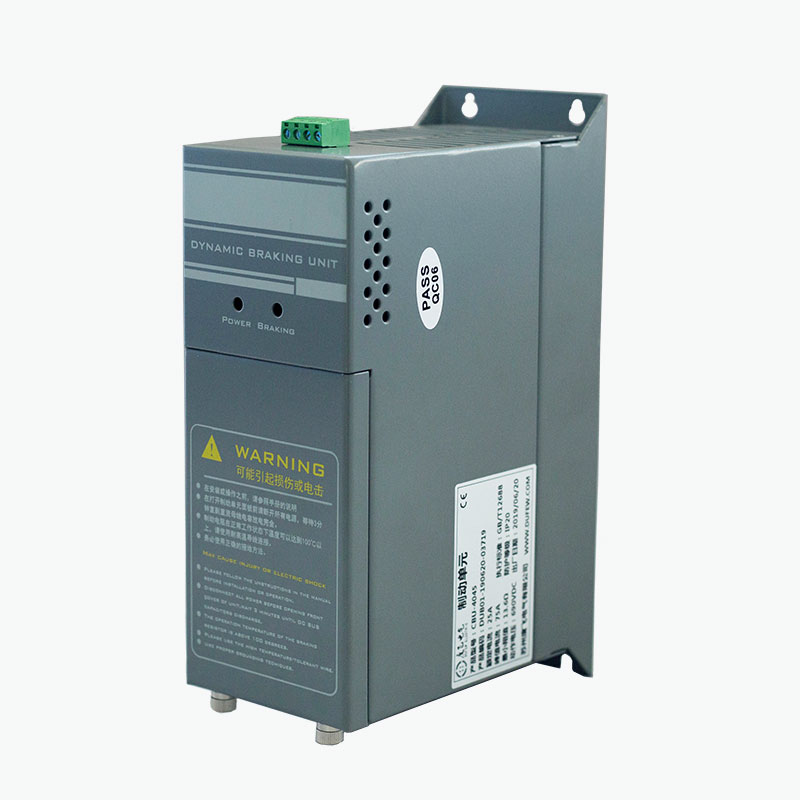

Dufew Electric-in CBU Series uyğun sürücü sistemlərində xarici dinamik əyləc tətbiqləri üçün nəzərdə tutulmuşdur. Onun konfiqurasiyası sistem gərginliyinə, əyləc tələblərinə, rezistorun xüsusiyyətlərinə və quraşdırma şərtlərinə görə seçilə bilər.
Əməliyyat prinsipi DC avtobus gərginliyinin monitorinqinə və sürətli elektron keçidə əsaslanır. CBU seriyasında, gərginlik konfiqurasiya edilmiş əyləc həddinə çatdıqda IGBT əsaslı keçid dövrəsi avtomatik olaraq cavab verir.
Bu proses əyləc zamanı tələb olunduğu kimi təkrarlanır. Əsas gərginliyin monitorinqi üçün ayrıca xarici nəzarətçi tələb etmədən DC avtobus gərginliyini idarə etməyə kömək edir.
Müvafiq avadanlıq haqqında əlavə məlumat üçün Dufew Electric-in əyləc bloku həllərini və sənaye güc elektronikası məhsullarını araşdırın.
Düzgün seçilmiş əyləc kəsicisi, xüsusilə tez-tez dayanma, yüksək ətalət və ya əsaslı təmir yükləri ilə əlaqəli tətbiqlərdə dinamik əyləc sisteminin işini yaxşılaşdıra bilər.
Faktiki performans sürücüdən, mühərrik ətalətindən, əyləc rezistorundan, bərpaedici enerjidən, əyləc tezliyindən, iş dövründən və quraşdırma mühitindən asılıdır. Buna görə də doğrayıcı təcrid olunmuş komponent kimi deyil, tam əyləc sisteminin bir hissəsi kimi seçilməlidir.
Texniki spesifikasiyalar əyləc doğrayıcısının müəyyən bir VFD quraşdırılması üçün uyğun olub olmadığını müəyyən edir. Aşağıdakı cədvəl Dufew Electric-in CBU Series üçün dərc edilmiş istinad parametrlərini ümumiləşdirir.
| Parametr | İstinad Spesifikasiyası | Mühəndislik Baxışı |
|---|---|---|
| Sürücü sisteminin gərginliyi | 220V, 380V və 690V AC sinifləri | Uyğun sürücü və DC avtobus konfiqurasiyasına uyğun olmalıdır. |
| 220V sinif əyləc gərginliyi | DC 340/360/380/400/420V ±10V | Uyğun konfiqurasiyalar üçün seçilə bilən həddlər. |
| 380V sinif əyləc gərginliyi | DC 630/660/690/730/760V ±10V | Seçilmiş sürücü və doğrayıcı modelə uyğun olmalıdır. |
| 690V sinif əyləc gərginliyi | DC 1140V ±10V | Sistem uyğunluğunun təsdiqini tələb edir. |
| Nəzarət üsulu | Avtomatik DC avtobus gərginliyinin monitorinqi | Regenerativ əməliyyat zamanı avtomatik keçidi təmin edir. |
| Paralel cavab | ≤1 ms | Uyğun paralel konfiqurasiyalar üçün istinad cavab spesifikasiyası. |
| Fan başlanğıc temperaturu | Təxminən 45°C | Müvafiq iş şəraitində istilik idarəetməsini dəstəkləyir. |
| Həddindən artıq temperaturdan qorunma | Təxminən 85°C | Termal qorunma həddini təmin edir. |
| Qoruma reytinqi | Konfiqurasiyadan asılı olaraq IP20 və ya daha yüksək | Xüsusi modelin qapaq reytinqini yoxlayın. |
| Tətbiq olunan standart | GB/T 12668 | Seçilmiş məhsul üçün müvafiq tələbləri və sənədləri təsdiqləyin. |
Qeyd: Bunlar istinad spesifikasiyasıdır, hər bir modelin sadalanan hər parametri dəstəklədiyinə zəmanət deyil. Sifariş vermədən və ya quraşdırmadan əvvəl son modeli, əyləc gərginliyini, elektrik göstəricilərini və qoruma funksiyalarını məhsul sənədləri ilə təsdiqləyin.
Əyləc kəsicisinin seçilməsi onun nominal reytinqini mühərrikin gücünə uyğunlaşdırmaqdan daha çox tələb edir. Regenerativ enerji və istilik yükü idarə olunan avadanlıq və əməliyyat dövrü ilə əhəmiyyətli dərəcədə dəyişir.
VFD-nin nominal giriş gərginliyini və DC şin xüsusiyyətlərini müəyyən edin. Uyğun chopper gərginlik sinfi seçin və seçilmiş əyləc həddinin sürücünün icazə verilən iş diapazonuna uyğun olduğunu yoxlayın.
Yüksək ətalətli yüklər yavaşladıqda əhəmiyyətli regenerativ enerji yarada bilər. Daha qısa dayanma vaxtları tələb olunan ani əyləc gücünü artıra bilər. Sentrifuqalar, qaldırıcılar və yüksək sürətli maşınlar kimi tətbiqlərə xüsusi diqqət yetirilməlidir.
Rezistorun müqavimət dəyəri, güc göstəricisi, nəbz-enerji tutumu və iş dövrü VFD və doğrayıcı ilə uyğun olmalıdır. Uyğun olmayan rezistor həddindən artıq cərəyan, həddindən artıq istiləşmə və ya qeyri-adekvat əyləc performansına səbəb ola bilər.
Bir neçə saniyədən bir dayanan maşının bəzən dayanandan fərqli istilik tələbləri var. Tez-tez əyləc rezistorun və keçid dövrəsinin yaratdığı orta istiliyi artıra bilər.
Ətraf mühitin temperaturu, korpusun ventilyasiyası, montaj boşluğu və hava axını istilik performansına təsir göstərir. Seçilmiş avadanlıq istehsalçının məftil və ventilyasiya tələblərinə uyğun olaraq quraşdırılmalıdır.
Aşağıdakı yoxlama siyahısı texniki sorğunun hazırlanmasına kömək edə bilər:
Əyləc kəsiciləri mühərrikin yavaşlama, enmə və ya digər bərpaedici iş şəraiti zamanı enerjini qaytardığı sürücü sistemlərində faydalıdır. Tipik tətbiqlərə aşağıdakılar daxildir:
Hər tətbiq üçün xarici əyləc doğrayıcı tələb olunmur. Qərar VFD-nin quraşdırılmış əyləc qabiliyyətindən, tələb olunan dayanma müddətindən, yük xüsusiyyətlərindən və regenerativ əməliyyatın tezliyindən asılıdır.
Bu komponentlər birlikdə işləsələr də, müxtəlif funksiyaları yerinə yetirirlər. Fərqi başa düşmək mühəndislərə uyğun dinamik əyləc sistemi seçməyə kömək edir.
| Komponent | Əsas funksiya | Seçim Fokus |
|---|---|---|
| Əyləc kəsicisi | Əyləc dövrəsini DC avtobus gərginliyinə uyğun olaraq dəyişdirir. | Gərginlik sinfi, keçid qabiliyyəti, qorunma və əyləc tələbləri. |
| Əyləc rezistoru | Yenilənmiş elektrik enerjisini istiliyə çevirir. | Müqavimət, güc reytinqi, nəbz-enerji tutumu və iş dövrü. |
| VFD DC avtobusu | Əyləc dövrəsinə elektrik qoşulmasını təmin edir. | Gərginlik məhdudiyyətləri, terminal uyğunluğu və sürücünün spesifikasiyası. |
Əyləc kəsicisi öz-özünə bərpaedici enerjini dağıta bilməz. O, keçid yolunu idarə edir, rezistor isə enerjini udur. Hər ikisi sürücüyə və nəzərdə tutulan iş şəraitinə uyğun olmalıdır.
Daha geniş elektrik həlli tələb edən tətbiqlər üçün Dufew Electric həmçinin sənaye ötürücü və enerji idarəetmə sistemləri üçün müvafiq güc elektronikası komponentləri təklif edir.
Düzgün quraşdırma təhlükəsiz əməliyyat, effektiv soyutma və ardıcıl əyləc performansını dəstəkləməyə kömək edir. İstismar etməzdən əvvəl ixtisaslı elektrik işçiləri aşağıdakıları yoxlamalıdır:
Müntəzəm texniki qulluq zamanı boş birləşmələri, yığılmış tozları, məhdud hava axınını, həddindən artıq istiləşmə əlamətlərini və anormal rezistorun zədələnməsini yoxlayın. DC avtobusu ilə bağlı hər hansı sınaq və ya texniki xidmət istehsalçının təhlükəsizlik təlimatlarına əməl etməlidir. Sürücü enerji mənbəyindən təcrid olunmalıdır və işə başlamazdan əvvəl DC avtobusunun boşaldıldığı yoxlanılmalıdır.
Quraşdırma və texniki xidmət elektrik təhlükəsizliyi tələblərinə uyğun olmalıdır. Maşının tələb olunan mexaniki və ya təhlükəsizlik dərəcəsinə malik əyləc sistemini əvəz edən əyləc doğrayıcısına etibar etməyin.
Onun əsas məqsədi yavaşlama və ya əsaslı təmir əməliyyatı zamanı VFD-nin DC avtobusuna qaytarılan bərpaedici enerjiyə nəzarət etməkdir. Həddindən artıq DC avtobus gərginliyinin qarşısını almaq üçün artıq enerjini uyğun əyləc rezistoruna çevirir.
Xeyr. Rezistor elektrik enerjisini istiliyə çevirərkən, əyləc dövrəsinin nə vaxt işlədiyini çəngəl idarə edir. Onlar tamamlayıcı funksiyaları yerinə yetirirlər və düzgün uyğunlaşdırılmalıdırlar.
Xeyr. Bəzi sürücülər nəzərdə tutulan yüklər üçün kifayət qədər daxili əyləc qabiliyyətinə malikdirlər. Bərpaedici enerji, əyləc tezliyi və ya tələb olunan yavaşlama daxili dövrənin imkanlarını aşdıqda xarici doğrayıcı tələb oluna bilər.
Dərc olunmuş məhsul məlumatı uyğun 220V, 380V və 690V sürücü sistemləri üçün konfiqurasiyaları müəyyən edir. Dəqiq model və əyləc gərginliyi sürücünün DC avtobusunun spesifikasiyasına uyğun olaraq təsdiqlənməlidir.
Tək bir blok tələb olunan əyləc tutumuna cavab verə bilmədiyi və məhsulun dizaynı bu tənzimləməni dəstəklədiyi zaman uyğun vahidlər paralel olaraq birləşdirilə bilər. Bütün sistem üçün naqillər, rezistor konfiqurasiyası, keçid koordinasiyası və istilik tələbləri yoxlanılmalıdır.
Seçim sürücünün müqavimət limitlərindən, əyləc gücündən, hər əyləc dövrü üçün enerjidən, işləmə tezliyindən və iş dövründən asılıdır. Rezistor həm də doğrayıcının elektrik göstəricilərinə və quraşdırma şərtlərinə uyğun olmalıdır.
VFD modelini, sistem gərginliyini, mühərrik gücünü, yük növünü, yavaşlama vaxtını, əyləc tezliyini, rezistorun spesifikasiyalarını, iş dövrünü və quraşdırma şərtlərini təmin edin. Bu təfərrüatlar təchizatçıya uyğun modeli və konfiqurasiyanı qiymətləndirməyə kömək edir.
Düzgün seçilmiş əyləc çəngəl regenerativ enerjini idarə etməyə, DC avtobus gərginliyinin yüksəlməsinə nəzarət etməyə və sənaye ötürücü sistemlərdə etibarlı dinamik əyləci dəstəkləməyə kömək edir. Onun effektivliyi doğrayıcı, əyləc rezistoru, sürücünün gərginliyi, yük xüsusiyyətləri və istilik tələblərinə uyğunluğundan asılıdır.
Dufew Electric-in CBU Series uyğun 220V, 380V və 690V sürücü sistemləri üçün elektrik göstəriciləri və iş şəraiti əsasında model seçimi ilə əyləc doğrayıcı seçimləri təqdim edir. Layihənizin liftlər, kranlar, konveyerlər, sentrifuqalar və ya digər sənaye maşınları ilə bağlı olub-olmamasından asılı olmayaraq, uyğun əyləc həlli üçün dəqiq spesifikasiyanın nəzərdən keçirilməsi vacibdir.
Əgər sənaye sürücüsü layihəniz üçün etibarlı əyləc doğrayıcı istehsalçısı və təchizatçısı axtarırsınızsa, Dufew Electric-in əyləc doğrayıcı məhsullarını araşdırın vəbizimlə əlaqə saxlayınsürücünün texniki xüsusiyyətləri, əyləc tələbləri və quraşdırma təfərrüatları ilə. Komandamız tətbiqiniz üçün uyğun konfiqurasiyanı qiymətləndirməkdə sizə kömək edə bilər.
