Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.
Dufew Electric Energy Regeneration Unit tez-tez və ya davamlı regenerativ əməliyyat ilə dəyişən tezlikli sürücü tətbiqləri üçün aktiv enerji bərpa sistemidir. O, VFD DC avtobusundan regenerativ DC enerjisini kommunal şəbəkə ilə sinxronlaşdırılmış AC gücünə çevirir, bərpa olunan enerjinin əyləc rezistoru vasitəsilə dağılmaq əvəzinə elektrik təchizatına qaytarılmasına imkan verir. Sistem IGBT əsaslı PWM nəzarətindən və sinusoidal cərəyan izləməsindən istifadə edir, müəyyən edilmiş iş şəraitində regenerasiya səmərəliliyi 97%-dən çox və cari THD 5%-dən aşağıdır.
Normal işləmə zamanı VFD motora elektrik enerjisi verir. Mühərrik yavaşladıqda, yüksək ətalətli yük yavaşladıqda və ya asılmış yük aşağıya doğru hərəkət etdikdə, mexaniki enerji motor və VFD vasitəsilə DC avtobusuna geri aça bilər.
Bu regenerativ enerji DC-avtobus gərginliyini artırır.
Bu enerjini idarə etməyin iki ümumi yolu var:
- Dinamik əyləc: enerjini əyləc rezistoruna ötürür və burada istilik kimi yayılır.
- Aktiv regenerasiya: DC enerjisini sinxron AC gücünə çevirir və onu elektrik təchizatına qaytarır.
Əsas enerji yolu:
Mühərrik → VFD → DC avtobus → Regenerasiya vahidi → AC Grid
Bu konfiqurasiya bərpaedici enerjinin tez-tez və ya nisbətən uzun müddət ərzində baş verdiyi və enerjinin bərpasının texniki və ya iqtisadi cəhətdən istilik kimi yayılmasına üstünlük verildiyi tətbiqlər üçün nəzərdə tutulub.
Sistem VFD-nin DC tərəfində işləyir və regenerativ enerjini yenidən AC təchizatına ötürmək üçün aktiv çeviricidən istifadə edir.
Regenerativ əməliyyat zamanı:
Mexanik Enerji → Mühərrik → VFD DC Avtobus → IGBT PWM İnverteri → AC Şəbəkəsi
Prosesi aşağıdakı kimi ümumiləşdirmək olar:
1. Mühərrik yavaşlama və ya əsaslı təmir əməliyyatı zamanı regenerativ vəziyyətə düşür.
2. Yenilənmiş elektrik enerjisi VFD DC avtobusuna geri axır.
3. DC-avtobus gərginliyi bərpaedici enerji yığıldıqca yüksəlir.
4. Aktiv çevirici iş şəraitini aşkar edir və enerjinin çevrilməsinə başlayır.
5. IGBT keçidi DC enerjisini idarə olunan AC cərəyanına çevirir.
6. Çıxış şəbəkə tərəfində enerji ötürülməsi üçün kommunal təchizatı ilə sinxronlaşdırılır.
7. Bərpa olunan enerji ilk növbədə əyləc rezistoru vasitəsilə dağılmaq əvəzinə elektrik sisteminə qaytarılır.

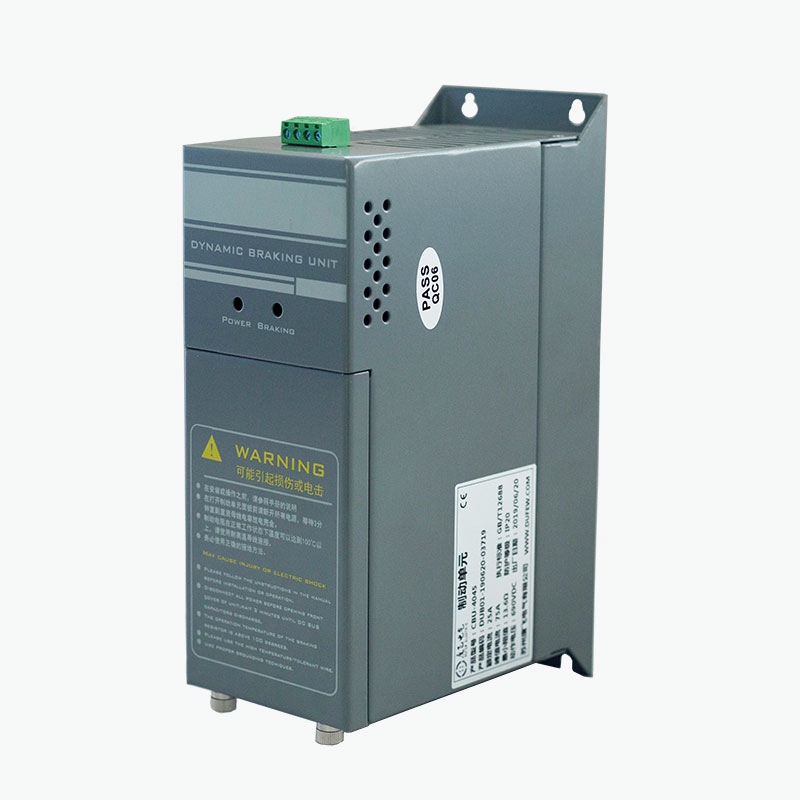

Adi əyləc doğrayıcıdan fərqli olaraq, qurğu əsas enerji sərfiyyatı yolu kimi rezistordan istifadə etmir.
Müvafiq həll faktiki bərpaedici enerjidən və əməliyyat dövründən asılıdır.
| Müqayisə | Aktiv enerjinin bərpası | Əyləc modulu + rezistor |
|---|---|---|
| Enerji emalı | Yenilənmiş enerjini AC təchizatına qaytarır | Yenilənmiş enerjini istiliyə çevirir |
| Əsas tətbiq | Tez-tez və ya davamlı regenerasiya | Qısa və ya aralıq əyləc |
| Rezistor tələb olunur | Əsas enerji yolu kimi istifadə edilmir | Tələb olunur |
| Əyləc zamanı yaranan istilik | Aşağı rezistorla əlaqəli istilik yükü | Regenerativ enerji istilik kimi yayılır |
| Enerji istifadəsi | Elektrik sistemi tərəfindən istifadə üçün bərpa edilmişdir | Bərpa olunmayıb |
| Sistem konfiqurasiyası | Aktiv çevirici və şəbəkə tərəfi əlaqə | Əyləc modulu və rezistor |
| Əsas seçim amili | Regenerativ güc və əməliyyat profili | Əyləc gücü, müqavimət və iş dövrü |
| Tipik nəzərə | Enerjinin bərpası və əyləc istiliyinin azaldılması | Fasiləli hadisələr üçün daha sadə dinamik əyləc |
Heç bir həll hər tətbiq üçün uyğun deyil. Qısa və nadir əyləc hadisələri üçün rezistor əsaslı əyləc sistemi kifayət ola bilər. Tez-tez və ya davamlı regenerasiya ilə tətbiqlər bərpa olunan enerjinin, bərpaedici gücün və əməliyyat dövrünün qiymətləndirilməsini tələb edir.
Bölmə VFD DC avtobusundan regenerativ DC enerjisini AC gücünə çevirir və bərpa edilmiş enerjini əyləc rezistoru vasitəsilə dağıtmaq əvəzinə elektrik təchizatına qaytarır.
Sistem bərpa olunan enerjini şəbəkənin gərginliyinə, tezliyinə və faza şəraitinə uyğun olaraq AC təchizatına ötürür və regenerativ enerji üçün idarə olunan yol təmin edir.
Bölmə regenerativ əməliyyat zamanı DC-avtobus gərginliyinin dəyişməsinə cavab verir və konfiqurasiya edilmiş iş şəraitinə uyğun olaraq enerjinin bərpası prosesinə nəzarət edir.
Bərpaedici enerji ilk növbədə əyləc rezistoru vasitəsilə yayılmaq əvəzinə bərpa edildiyi üçün sistem tez-tez və ya davamlı regenerasiya ilə tətbiqlərdə rezistor əsaslı əyləc nəticəsində yaranan istiliyi azalda bilər.
Əlavə regenerasiya qabiliyyətinin tələb olunduğu və seçilmiş modellər paralel əməliyyatı dəstəklədiyi yerlərdə bir neçə qurğu paralel olaraq konfiqurasiya edilə bilər.
Sistem seçilmiş model tərəfindən müəyyən edilmiş tətbiq olunan funksiyalarla anormal elektrik və istilik şəraitinə qarşı qorunma və nasazlıqların monitorinqini təmin edir.
Gücün çevrilməsi mərhələsi regenerativ DC enerjisini şəbəkə tərəfində enerjinin bərpası üçün idarə olunan AC cərəyanına çevirmək üçün IGBT keçid cihazlarından və PWM nəzarətindən istifadə edir.
İnverter geribildirim cərəyanını tənzimləmək üçün sinusoidal cərəyan izləməsindən istifadə edir. Təchiz edilən məhsulun spesifikasiyası müəyyən iş şəraitində cari THD-nin 5%-dən aşağı olduğunu göstərir.
Sistem VFD DC avtobusuna nəzarət edir və regenerativ əməliyyatla bağlı gərginlik dəyişikliklərinə cavab verir. Faktiki əməliyyat həddi sistemin gərginliyindən və seçilmiş konfiqurasiyadan asılıdır.
İnverter gərginlik, tezlik və faza şəraiti üçün istinad kimi AC təchizatından istifadə edir. Sistem həmçinin məhsulun konfiqurasiyasına uyğun olaraq faza ardıcıllığının avtomatik identifikasiyasını dəstəkləyir.
İnteqrasiya edilmiş reaktor və filtrləmə komponentləri inverter kommutasiya cərəyanını idarə etməyə və enerjinin çevrilməsi zamanı yüksək tezlikli müdaxiləni azaltmağa kömək edir.
Daha yüksək regenerasiya qabiliyyəti tələb edən proqramlar üçün dəstəklənən qurğular əlaqələndirilmiş idarəetmə ilə paralel olaraq işləyə bilər. Təchiz edilən məhsul məlumatı müvafiq paralel konfiqurasiyalar üçün ≤1 ms sinxronizasiya cavabını təyin edir.
Qoruma funksiyalarına DC-avtobusun həddindən artıq gərginliyi, AC tərəfdən həddindən artıq cərəyan, qısa qapanma, həddindən artıq temperatur, şəbəkənin aşağı gərginliyi və faza ilə bağlı nasazlıqlar ola bilər. Dəqiq qorunma funksiyaları seçilmiş modelin texniki sənədləri ilə təsdiqlənməlidir.
| Ərizə | Regenerativ Vəziyyət | Niyə enerjinin bərpası nəzərə alına bilər |
|---|---|---|
| Liftlər | Təkrarlanan sürətlənmə, yavaşlama və yük hərəkəti | Əməliyyat dövrlərində tez-tez regenerasiya |
| Qaldırıcılar və Kranlar | Asılı yüklərin azaldılması | Potensial enerji DC avtobusuna qaytarılır |
| Mina qaldırıcıları | Təkrarlanan qaldırma və endirmə | Uzun müddətli regenerativ əməliyyat baş verə bilər |
| Sentrifuqalar | Yüksək ətalətli yavaşlama | Əyləc zamanı fırlanma enerjisi ayrılır |
| Test skamyaları | Təkrarlanan motor sürətlənməsi/yavaşlaması | Regenerativ əməliyyat tez-tez baş verə bilər |
| Maşın alətləri | Sürətli mil yavaşlaması | Qısa əyləc dövrləri regenerasiya yarada bilər |
| Tekstil Maşınları | Təkrarlanan sürət dəyişiklikləri | Regenerativ hadisələr bütün dövr ərzində baş verə bilər |
| Neft Mədəni Avadanlıqları | Təkrarlanan mexaniki hərəkət | Əməliyyat dövrləri təkrarlanan regenerasiya yarada bilər |
| Digər əsaslı təmir yükləri | Yük dövrün bir hissəsi zamanı motoru idarə edir | Davamlı və ya təkrarlanan enerjinin DC avtobusuna qaytarılması |
Qeyd: Tətbiq uyğunluğu təkcə mühərrikin nominal gücündən deyil, faktiki bərpaedici güc və iş dövrü ilə qiymətləndirilməlidir.
Aktiv regenerasiya sistemini aşağıdakı hallarda qiymətləndirməyə dəyər:
- Regenerativ əməliyyat tez-tez baş verir.
- Yük uzun müddət əsaslı təmir vəziyyətində qalır.
- Yüksək ətalətli yük dəfələrlə sürətlənir və yavaşlayır.
- Ənənəvi əyləc rezistoru əhəmiyyətli istilik yarada bilər.
- Quraşdırma məhdud istilik ötürmə qabiliyyətinə malikdir.
- Bərpa olunan enerji sistemin əməliyyat tələblərinə nisbətən əhəmiyyətlidir.
- Enerjinin bərpası layihənin enerji idarəçiliyi məqsədlərinin bir hissəsidir.
Bəzən qısamüddətli əyləc üçün adi əyləc modulu və rezistor daha sadə konfiqurasiya təmin edə bilər.
Aşağıdakı məlumatlar mövcud məhsul məlumatlarını əks etdirir. Yekun qiymətlər seçilmiş model və layihə spesifikasiyası ilə təsdiqlənməlidir.
| Parametr | Spesifikasiya / Seçim Əsası |
|---|---|
| Dönüşüm metodu | IGBT əsaslı PWM aktiv çevirici |
| Şəbəkə bağlantısı | AC kommunal təchizatı |
| Sistem Gərginliyi | Seçilmiş konfiqurasiyaya uyğun olaraq mövcuddur |
| Enerji çevrilməsi | Sinxronlaşdırılmış AC gücünə bərpaedici DC enerjisi |
| Regenerasiya Effektivliyi | Müəyyən edilmiş iş şəraitində >97% |
| Cari THD | Müəyyən edilmiş iş şəraitində <5% |
| Şəbəkə Sinxronizasiyası | Gərginlik, tezlik və faza izləmə |
| Faza ardıcıllığı | Konfiqurasiyaya uyğun olaraq avtomatik identifikasiya |
| Filtrləmə | İnteqrasiya edilmiş reaktor və səs-küyün filtrasiyası |
| Soyutma | Seçilmiş modelə görə |
| Qoruma | Həddindən artıq gərginlik, həddindən artıq cərəyan, qısa qapanma, həddindən artıq temperatur və tətbiq olunan şəbəkə qorunması |
| Paralel əməliyyat | Sistem konfiqurasiyasına uyğun olaraq mövcuddur |
| Quraşdırma | VFD şkafı və ya təyin edilmiş elektrik qutusu |
| Tətbiq olunan Standart | GB/T 12668, müvafiq hallarda |
Qeyd: Bu məhsul üçün mövcud texniki məlumat model üçün xüsusi nominal güc cədvəlini tam təmin etmir. Regenerasiya gücü, nominal cərəyan, şəbəkə gərginliyi, soyutma tələbləri və digər elektrik parametrləri seçimdən əvvəl müvafiq məhsul məlumat vərəqindən təsdiq edilməlidir.
| Parametr | Nə təmin etmək | Niyə vacibdir |
|---|---|---|
| VFD modeli | İstehsalçı və tam model nömrəsi | DC-avtobus konfiqurasiyasını və elektrik uyğunluğunu təsdiqləyir |
| Sistem Gərginliyi | 220 V / 380 V / 690 V və ya tətbiq olunan gərginlik | Tələb olunan elektrik konfiqurasiyasını müəyyən edir |
| Motor Gücü | Nominal motor çıxışı | Sistemin ölçülməsi üçün başlanğıc istinadını təmin edir |
| Regenerativ güc | Pik və/və ya davamlı bərpaedici güc | Tələb olunan bərpa qabiliyyətini müəyyən edir |
| Yük növü | Qaldırma, yüksək ətalət, əsaslı təmir, sınaq dəzgahı və s. | Enerji istehsal modelini müəyyən edir |
| Yavaşlama vaxtı | Tələb olunan dayanma vaxtı | Ən yüksək regenerativ gücü təyin etməyə kömək edir |
| Regenerasiya Tezliyi | Saatda, dövrədə və ya növbədə hadisələr | Əməliyyat və istilik tələblərini müəyyən edir |
| Regenerasiya müddəti | Hər bir bərpaedici hadisənin müddəti | Davamlı iş ölçüləri üçün vacibdir |
| DC-Bus Gərginliyi | Normal və maksimum işləmə gərginliyi | Dönüşüm mərhələsi ilə uyğunluğu təsdiqləyir |
| Şəbəkə şərtləri | Gərginlik, tezlik və faza konfiqurasiyası | Şəbəkə tərəfi sinxronizasiyası üçün tələb olunur |
| Mövcud Əyləc Sistemi | Əyləc vahidi/rezistor haqqında məlumat | Mövcud əyləc dövrəsinin dəyişdirilə və ya inteqrasiya oluna biləcəyini müəyyən etməyə kömək edir |
| Quraşdırma şərtləri | Şkaf sahəsi, soyutma və ətraf mühitin temperaturu | Quraşdırma və istilik tələblərini müəyyən edir |
| Paralel Tələb | Tələb olunan regenerasiya qabiliyyəti | Çox vahidin lazım olub-olmadığını müəyyən edir |
Regenerasiya qurğusu VFD DC avtobusu və AC şəbəkə yan regenerasiya sxemi arasında istehsalçının naqil diaqramına uyğun olaraq birləşdirilir.
Quraşdırmadan əvvəl:
1. VFD DC-avtobus gərginliyinin müəyyən edilmiş işləmə diapazonunda olduğunu təsdiq edin.
2. AC şəbəkə gərginliyinin və tezliyinin regenerasiya qurğusu ilə uyğun olduğunu təsdiq edin.
3. Tələb olunan regenerasiya gücünü və iş dövrünü yoxlayın.
4. Şkafın adekvat ventilyasiyasını və istilik yaradan komponentlərin ətrafında boşluqları təmin edin.
5. Müvafiq qiymətləndirilmiş kabellərdən, qoruyucu qurğulardan və terminallardan istifadə edin.
6. Torpaqlama və qoruyucu birləşmələri yoxlayın.
7. Şəbəkə tərəfi qoşulma və faza ardıcıllığı tələblərini təsdiq edin.
8. Sistemə enerji verməzdən əvvəl elektrik yoxlamasını tamamlayın.
Təkmilləşdirmə layihələri üçün regenerasiya qurğusunu seçməzdən əvvəl mövcud VFD modeli, DC-avtobus konfiqurasiyası və əyləc tənzimlənməsi nəzərdən keçirilməlidir.
Dufew Electric əsas elektrik, funksional və təhlükəsizliklə bağlı tələbləri əhatə edən istehsal və yoxlama prosedurları ilə sənaye sürücüsü və gücə nəzarət proqramları üçün enerji elektronikası komponentləri istehsal edir.
Enerji regenerasiyası qurğusu üçün tətbiq olunan prosedurlara IGBT və güc komponentlərinin yoxlanılması, PCB montajının yoxlanılması, elektrik bağlantısının yoxlanılması, izolyasiya testi, funksional sınaq, mühafizə funksiyasının yoxlanılması, temperatur nəzarətinin yoxlanılması, şəbəkə tərəfində işləmə testi və son məhsulun yoxlanılması daxil ola bilər.
Modelə aid test qeydləri və texniki sənədlər məhsulun qiymətləndirilməsini, sistem inteqrasiyasını və keyfiyyətin yoxlanılmasını dəstəkləyən layihə tələblərinə uyğun olaraq təqdim edilə bilər.
Təchiz edilən məhsul məlumatı müvafiq hallarda GB/T 12668 ilə uyğunluğu göstərir.
Dufew Electric həmçinin ISO və CE ilə əlaqəli keyfiyyət və məhsul uyğunluğu sənədlərini saxlayır. Tətbiq olunan sertifikatlar və uyğunluq sənədləri xüsusi məhsul modelinə, konfiqurasiyaya və təyinat bazarına uyğun olaraq təsdiqlənməlidir.
O, VFD DC avtobusundan regenerativ enerjini kommunal şəbəkəyə qaytarıla bilən AC gücünə çevirir. Əsasən tez-tez, yüksək güclü və ya davamlı regenerativ əməliyyatı olan tətbiqlər üçün nəzərdə tutulur.
Dinamik əyləc bərpaedici enerjini bir rezistora göndərir və burada istiliyə çevrilir. Enerji bərpası DC enerjisini sinxron AC gücünə çevirir və onu elektrik sisteminə qaytarır.
Düzgün dizayn edilmiş regenerasiya sistemində regenerasiya qurğusu rezistor əsaslı enerjinin yayılması yolunu əvəz edə bilər. Bununla belə, dəyişiklik etməzdən əvvəl mövcud VFD, DC-avtobus konfiqurasiyası, mühafizə sistemi və tətbiq vəzifəsi yoxlanılmalıdır.
Avtomatik deyil. Uyğunluq VFD-nin DC-avtobus gərginliyindən, güc konfiqurasiyasından, elektrik interfeysindən, yük xüsusiyyətlərindən və regenerasiya qurğusunun şəbəkə tərəfi tələblərindən asılıdır. Seçim üçün xüsusi VFD modeli təqdim edilməlidir.
Seçilmiş modellərin paralel əməliyyatı dəstəkləməsi və DC-avtobus, AC tərəfi bağlantısı, sinxronizasiya və istilik şəraitinin düzgün tərtib edilməsi şərti ilə əlavə regenerasiya gücü tələb olunduqda paralel əməliyyatdan istifadə edilə bilər.
O, regenerativ əyləclə yaranan istiliyi azalda bilər, çünki bərpa olunan enerji rezistor vasitəsilə tamamilə dağılmaq əvəzinə elektrik sisteminə geri ötürülür. Regenerasiya qurğusunun özü hələ də elektrik və keçid itkiləri yaradır və buna görə də müvafiq soyutma tələb olunur.
Əsas məlumatlara sistem gərginliyi, VFD modeli, mühərrik gücü, yük növü, bərpaedici güc, yavaşlama vaxtı, regenerasiya tezliyi, regenerasiya müddəti, DC-avtobus gərginliyi və quraşdırma şərtləri daxildir.
Təchiz edilən məhsulun spesifikasiyası 97% və ya daha yüksək regenerasiya səmərəliliyini bildirir. Faktiki səmərəlilik əməliyyat nöqtəsindən, yükdən, güc səviyyəsindən və sistem konfiqurasiyasından asılıdır, buna görə də tətbiq olunan sınaq şərtləri modelə aid texniki sənədlərlə təsdiqlənməlidir.
Texniki qiymətləndirmə üçün təmin edin:
VFD modeli · Sistem gərginliyi · Motor gücü · Yük növü · Regenerativ güc · Yavaşlama vaxtı · Regenerasiya tezliyi · Regenerasiya müddəti · DC-avtobus gərginliyi · Şəbəkə şəraiti · Quraşdırma mühiti
Dufew Electric daha sonra enerji regenerasiya sisteminin uyğun olub olmadığını müəyyən edə və tələb olunan konfiqurasiyanı müəyyən edə bilər.
