Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.
Mühərrik sürətinin tənzimlənməsi zamanı yaranan elektrik müdaxiləsini idarə etmək üçün dəyişən tezlik sürücüsünün ətrafında Dəyişən Tezlik Sürücüsü Filtri quraşdırılmışdır.
Tipik bir əlaqə:
Enerji təchizatı → Giriş filtri → VFD → Çıxış filtri → Motor
İki bölmə sürücü sisteminin müxtəlif hissələrinə müraciət edir.
Giriş filtrinə nəzarət VFD və enerji şəbəkəsi arasında elektromaqnit müdaxiləsi həyata keçirdi.
Çıxış filtri, PWM keçidi ilə istehsal olunan yüksək tezlikli komponentləri kabel vasitəsilə motora çatmazdan əvvəl zəiflədir.
Bu konfiqurasiya həm güc tərəfində EMI, həm də motor tərəfində yüksək tezlikli effektlərin nəzərə alınmalı olduğu proqramlar üçün nəzərdə tutulub.
O, yalnız enerji təchizatı və sürücü arasındakı əlaqəni süzgəcdən keçirən adi giriş EMI filtrindən fərqlidir.
VFD daxilində keçid cihazları enerji təchizatı vasitəsilə hərəkət edə bilən və eyni paylama sistemindəki digər avadanlıqlara təsir edə bilən yüksək tezlikli elektrik komponentləri yaradır. Giriş bölməsi ümumi rejim və diferensial rejim zəifləməsi üçün maqnit və tutumlu komponentlərdən istifadə edir ki, bunlara ümumi rejimli boğucular, diferensial rejimli induktiv komponentlər, X kondensatorları, Y kondansatörləri və rezistorlar daxil ola bilər.
Daxiletmə bölməsi aparılan EMI-nin qarşısının alınması üçün nəzərdə tutulub və xüsusi aşağı tezlikli THD tələblərinin tətbiq olunduğu xüsusi harmonik kompensasiya sistemini əvəz etmir.
VFD sürətli gərginlik keçidləri ilə PWM çıxış dalğa forması istehsal edir. Uzun mühərrik kabelləri ilə paylanmış tutum və empedans mühərrik terminallarında gərginlik dalğa formasına təsir göstərə bilər. Çıxış bölməsi yüksək tezlikli komponentləri zəiflədir və motor tərəfindəki dv/dt, əks olunan dalğa effektləri, mühərrik sarğı izolyasiya gərginliyi və müəyyən yüksək tezlikli mühərrik səs-küyünü azaltmağa kömək edə bilər.
Faktiki performans VFD keçid xüsusiyyətlərindən, kabel uzunluğundan və konstruksiyasından, motor izolyasiyasından, torpaqlamadan və seçilmiş filtr konfiqurasiyasından asılıdır.
Hər VFD quraşdırması həm giriş, həm də çıxış filtrini tələb etmir.
Tələb olunan konfiqurasiya həll olunan problemdən asılıdır.
| Tətbiq şərti | Tipik Filtrləmə Baxışı |
|---|---|
| Elektrik şəbəkəsinə daxil olan VFD müdaxiləsi | Giriş tərəfi EMI filtri |
| Yaxınlıqdakı idarəetmə avadanlığına təsir edən müdaxilə | Giriş tərəfi EMI filtri |
| Uzun motor kabeli | Çıxış tərəfində filtrləmə tələb oluna bilər |
| Yüksək motor tərəfi dv/dt | Çıxış tərəfinin filtrasiyası |
| Yansıtılmış dalğa gərginliyi narahatlığı | Çıxış tərəfinin filtrasiyası |
| Həm güc, həm də motor tərəfi müdaxiləsi | İnteqrasiya edilmiş giriş/çıxış filtri |
Bu fərq məhsul seçimi zamanı vacibdir. Filtr sadəcə VFD olduğu üçün quraşdırılmış deyil, faktiki elektrik probleminə uyğun olaraq təyin edilməlidir.

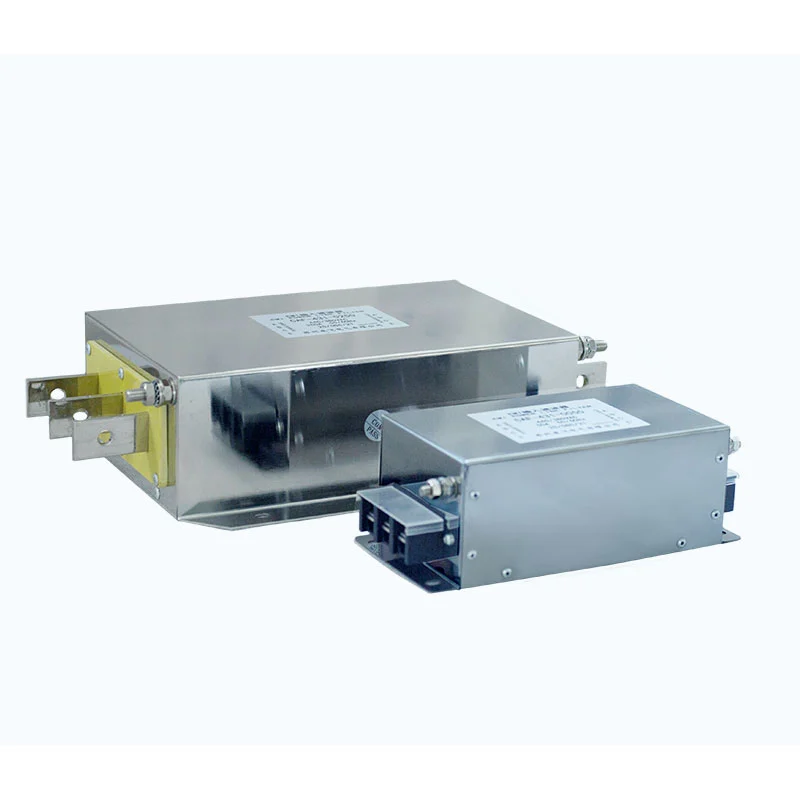

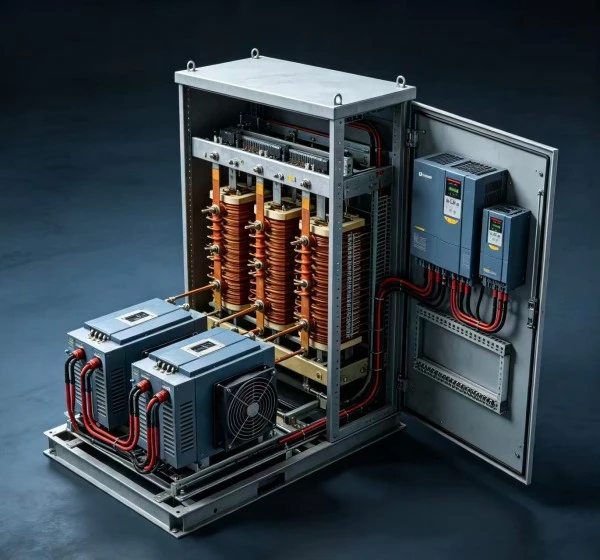

Dufew Electric giriş və çıxış filtrləmə sxemlərini bir montaj daxilində birləşdirir.
İki bölmədə ayrı elektrik yolları və enerji təchizatı, VFD və motora qoşulmaq üçün terminal sahələri var.
Filtrləmə şəbəkəsinə aşağıdakılar daxil ola bilər:
- Ümumi rejimli maqnit komponentləri
- Diferensial rejimli induktiv komponentlər
- X kondansatörler
- Y kondensatorları
- Damping rezistorları
- Seçilmiş konfiqurasiya tərəfindən tələb olunan digər komponentlər
İnteqrasiya edilmiş konstruksiya həm giriş, həm də çıxış filtrasiyası tələb olunduqda iki ayrı filtr korpusunun quraşdırılması ehtiyacını azaldır.
Faktiki daxili tənzimləmə məhsulun reytinqindən və konfiqurasiyasından asılıdır.
| Parametr | Spesifikasiya |
|---|---|
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC |
| Əməliyyat Tezliyi | 50Hz / 60Hz / 500Hz-ə qədər |
| Nominal cərəyan | 5A--1600A |
| Dielektrik Gücü, Xəttdən Xəttə | 1500VDC / 60s |
| Dielektrik Gücü, Yerə Xətt | 2500VDC / 60s |
| İzolyasiya Müqaviməti | 1000VDC-də >100MΩ |
| Həddindən artıq yükləmə qabiliyyəti | 1 dəqiqə üçün 1,4 × nominal cərəyan |
| Minimum Aşırı Yükləmə Aralığı | 15 dəqiqə |
| Maksimum Kabel Uzunluğu* | 400 m qorunan / 300 m ekransız |
| Qoruma dərəcəsi | IP00 / IP20 |
| İzolyasiya sinfi | T40 / F (155°C) |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| Məhsul Standartı | GB/T 15287/8 |
* Maksimum kabel uzunluğu tətbiqdən asılıdır və VFD çıxış xüsusiyyətlərinə, motora, kabel növünə, torpaqlama quruluşuna və seçilmiş filtr modelinə uyğun olaraq yoxlanılmalıdır.
Tipik Dufew filtr modeli: CAF-4 3 1-0010
| Kod | Təsvir |
|---|---|
| CAF | Dufew Electric filtr seriyası |
| 4 | Gərginlik sinfi; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Faza konfiqurasiyası; 3 = üç fazalı, 1 = bir fazalı |
| 1 | Filtr kateqoriyası; 1 = giriş filtri, 2 = çıxış filtri |
| 0010 | Nominal cərəyan; 0010 = 10A |
İnteqrasiya edilmiş giriş/çıxış konfiqurasiyası üçün müvafiq model kodu müvafiq məhsul rəsmi və spesifikasiyası ilə təsdiqlənməlidir.
| Ərizə | Əsas Tələb | Filtrləmə funksiyası |
|---|---|---|
| Dəyişən Tezlikli Sürücü Sistemləri | VFD əməliyyatı zamanı yaradılan EMI-yə nəzarət | Giriş tərəfində EMI bastırma və çıxış tərəfində yüksək tezlikli filtrləmə aparılır |
| Servo Sürücü Sistemləri | Servo avadanlığın ətrafında elektrik müdaxiləsini azaldın | Giriş tərəfində EMI nəzarəti və çıxış tərəfində motor tərəfində filtrləmə |
| Sənaye Motor Nəzarəti | Motor sürücü sistemlərinin EMC performansını yaxşılaşdırın | Aparılan müdaxilə və yüksək tezlikli keçid komponentlərinin qarşısını alın |
| CNC Maşınları və Dəzgahlar | Nəzarət və sürücü avadanlığına təsir edən müdaxiləni azaldın | Giriş EMI filtrasiyası və çıxış tərəfi dv/dt azaldılması |
| Uzun Motor Kabel Quraşdırmaları | Yansıtılan dalğa və yüksək tezlikli gərginlik effektlərinə nəzarət edin | VFD və motor arasında çıxış tərəfində filtrləmə |
| Konveyer, nasos və fan sistemləri | Dəyişən sürətli motorun işindən müdaxiləni azaldın | Giriş tərəfində EMI bastırma və lazım olduqda çıxış filtrləmə |
| Sənaye Avtomatlaşdırma Avadanlıqları | Sürücü sistemləri və yaxınlıqdakı elektronika arasında müdaxiləni məhdudlaşdırın | Ümumi rejim və diferensial rejim filtrasiyası |
| İstehsalat Avadanlıqları | Həm güc, həm də motor tərəfindəki müdaxiləni həll edin | İnteqrasiya edilmiş giriş və çıxış filtrasiyası |
Qeyd: Tələb olunan filtr konfiqurasiyası VFD, motor, kabel uzunluğu, EMC şərtləri və xüsusi müdaxilə problemindən asılıdır. Hər VFD tətbiqi həm giriş, həm də çıxış filtrini tələb etmir.
| Seçim Parametri | Məlumat Tələb olunur | Məqsəd |
|---|---|---|
| VFD modeli | İstehsalçı və model nömrəsi | Müvafiq giriş/çıxış konfiqurasiyasını müəyyən etmək üçün |
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC | Filtr gərginliyi reytinqini sürücü sistemi ilə uyğunlaşdırmaq üçün |
| Nominal cərəyan | VFD giriş və ya çıxış cərəyanı | Tələb olunan filtr cərəyanını təyin etmək üçün |
| Motor Gücü | kVt və ya HP | Mühərrik tərəfindəki filtrləmə tələblərini qiymətləndirmək |
| Motorun nominal gərginliyi | Motorun işləmə gərginliyi | Çıxış tərəfi uyğunluğunu yoxlamaq üçün |
| Motor Kabel Uzunluğu | Metrlə faktiki kabel uzunluğu | dv/dt və əks olunan dalğa effektlərini qiymətləndirmək üçün vacibdir |
| Kabel növü | Ekranlanmış və ya qorunmamış; mümkün olduqda kabel tikintisi | EMC və yüksək tezlikli xüsusiyyətləri qiymətləndirmək |
| Kommutasiya Tezliyi | VFD daşıyıcısı/köçmə tezliyi, əgər varsa | Yüksək tezlikli filtrləmə tələblərini qiymətləndirməyə kömək edir |
| Quraşdırma mühiti | İdarəetmə şkafı, maşın, istehsal xətti və s. | Quraşdırma və EMC mülahizələrini müəyyən etmək |
| Müdaxilə vəziyyəti | EMI, motor səs-küyü, dv/dt, əks olunan dalğa, yaxınlıqdakı avadanlıq müdaxiləsi və s. | Giriş filtrasiyasının, çıxış filtrinin və ya inteqrasiya edilmiş konfiqurasiyanın uyğun olub olmadığını müəyyən etmək üçün |
| Torpaqlamanın təşkili | Torpaqlama və kabelin ekranlaşdırılması üsulu | Effektiv yüksək tezlikli müdaxilə nəzarəti üçün vacibdir |
İlkin qiymətləndirmə üçün müştərilər aşağıdakıları təmin edə bilərlər:
VFD modeli + nominal gərginlik + nominal cərəyan + mühərrik gücü + mühərrik kabelinin uzunluğu + kabel növü + keçid tezliyi + müşahidə edilən müdaxilə
Bu məlumat ümumiyyətlə filtri yalnız mühərrik gücü ilə təyin etməkdənsə, filtr seçimi üçün daha faydalıdır.

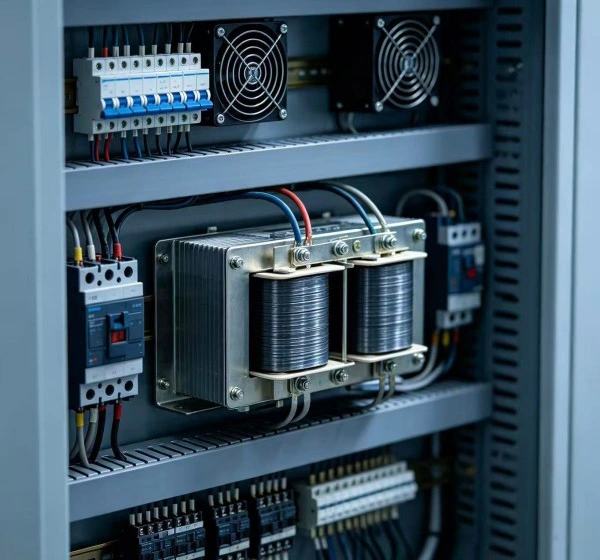

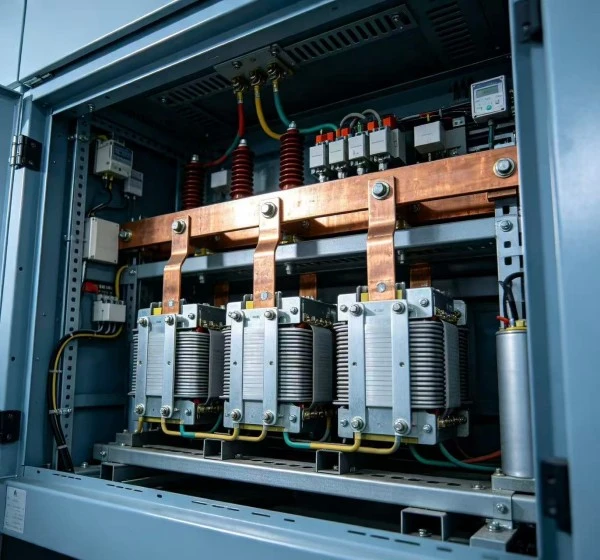

Düzgün quraşdırma vacibdir, çünki yüksək tezlikli müdaxilə uyğun olmayan naqillər vasitəsilə filtrləmə dövrəsinin bir hissəsini keçə bilər.
Giriş bölməsini enerji təchizatı və VFD arasında birləşdirin.
Çıxış hissəsini VFD və motor arasında birləşdirin.
Giriş və çıxış terminalları məhsulun naqil sxeminə uyğun olaraq birləşdirilməli və dəyişdirilməməlidir.
Güc tərəfi və mühərrik tərəfi kabelləri ayrıca çəkilməlidir.
Filtr giriş və çıxış keçiriciləri arasında uzun paralel qaçışlardan çəkinin, çünki elektromaqnit birləşmə filtrləmə effektivliyini azalda bilər.
Filtr müvafiq elektrik quraşdırma tələblərinə və VFD istehsalçısının EMC təlimatlarına uyğun olaraq torpaqlanmalıdır.
Yüksək tezlikli müdaxilə üçün ümumiyyətlə qısa, aşağı empedanslı torpaqlama yoluna üstünlük verilir.
Ekranlanmış mühərrik kabelindən istifadə edildikdə, kabel ekranı VFD istehsalçısının EMC tələblərinə uyğun olaraq dayandırılmalıdır.
Sistemi işə salmazdan əvvəl yoxlayın:
- Filtr gərginliyi və cərəyan reytinqi
- Terminal əlaqələri
- Torpaqlama
- Giriş/çıxış kabelinin marşrutlaşdırılması
- Motor bağlantısı
- Mexanik montaj
Quraşdırıldıqdan sonra normal VFD və motorun işləməsini yoxlayın və orijinal müdaxilə vəziyyətini yoxlayın.
Dufew Electric rezistorlar, əyləc sistemləri, reaktorlar, filtrlər, transformatorlar və fərdiləşdirilmiş elektrik komponentləri daxil olmaqla güc elektronikası komponentləri istehsal edir. Dəyişən Tezlikli Sürücü Filtrləri tələb olunan elektrik konfiqurasiyasına və tətbiqinə uyğun olaraq istehsal olunur.
İstehsal prosesi adətən komponentlərin yoxlanılması, maqnit komponentlərin emalı, sarma və izolyasiya, filtr yığılması, elektrik sınaqları, yekun yoxlama və qablaşdırmanı əhatə edir. Məhsulun konfiqurasiyasından asılı olaraq keyfiyyət yoxlamalarına komponentlərin spesifikasiyası, sarğı, izolyasiya, terminallar, izolyasiya müqaviməti, dielektrik gücü, elektrik performansı və ölçülər daxil ola bilər.
Layihə tələblərinə uyğun olaraq məhsula aid təsvirlər, sınaq qeydləri və texniki sənədlər təqdim edilə bilər.

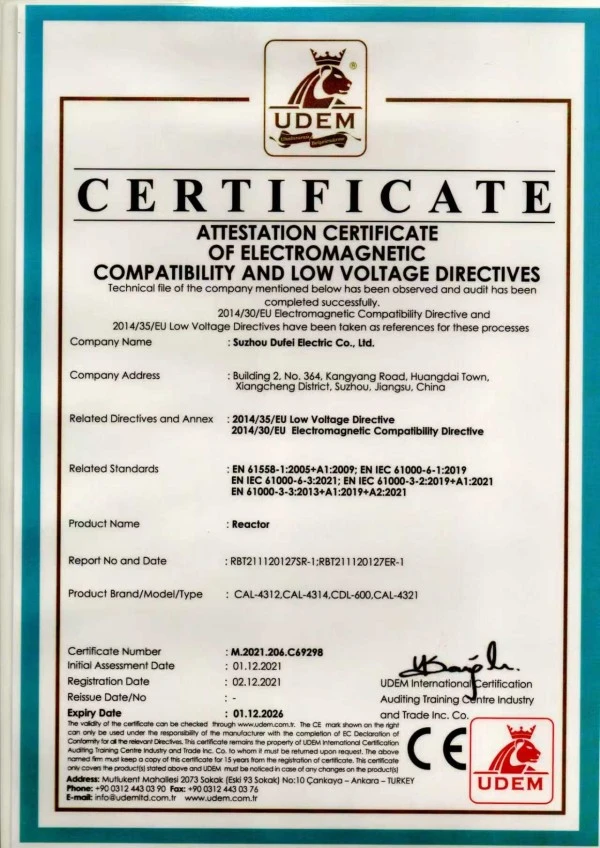

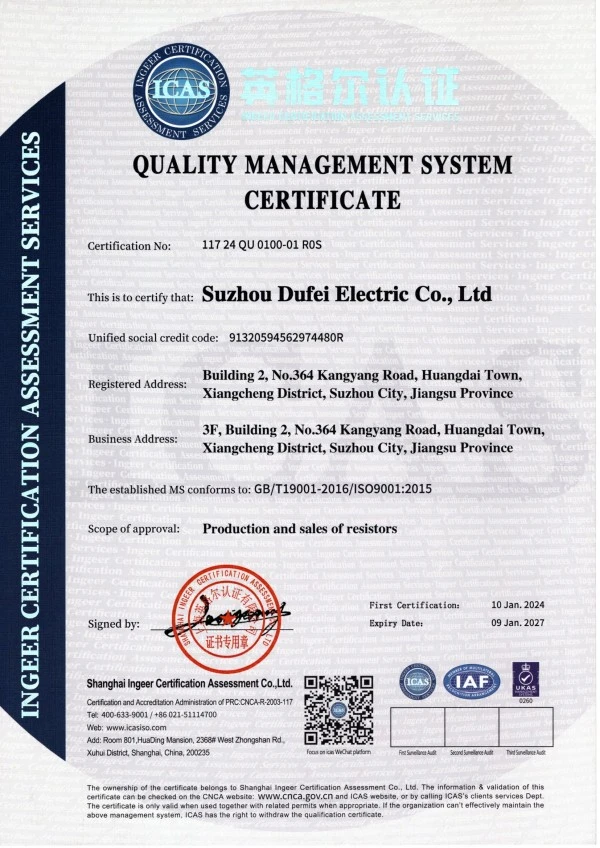

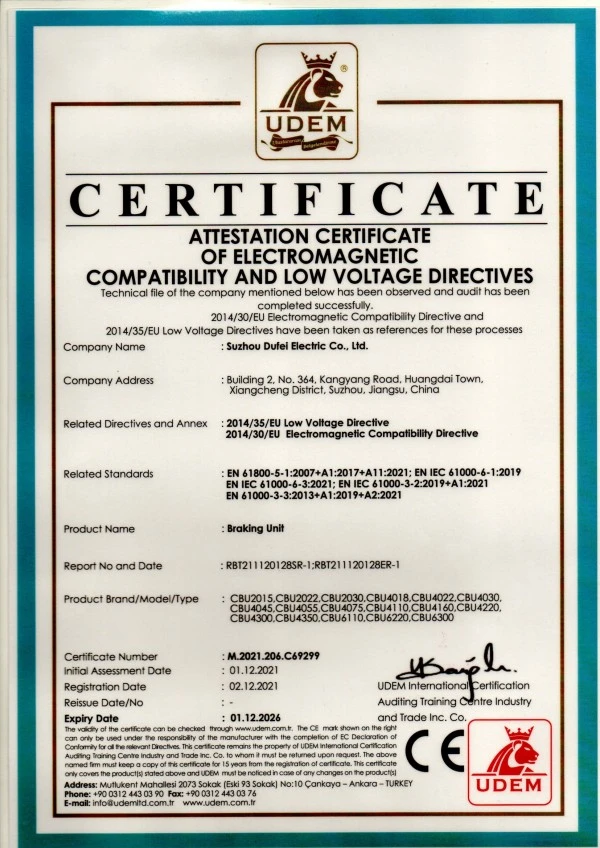

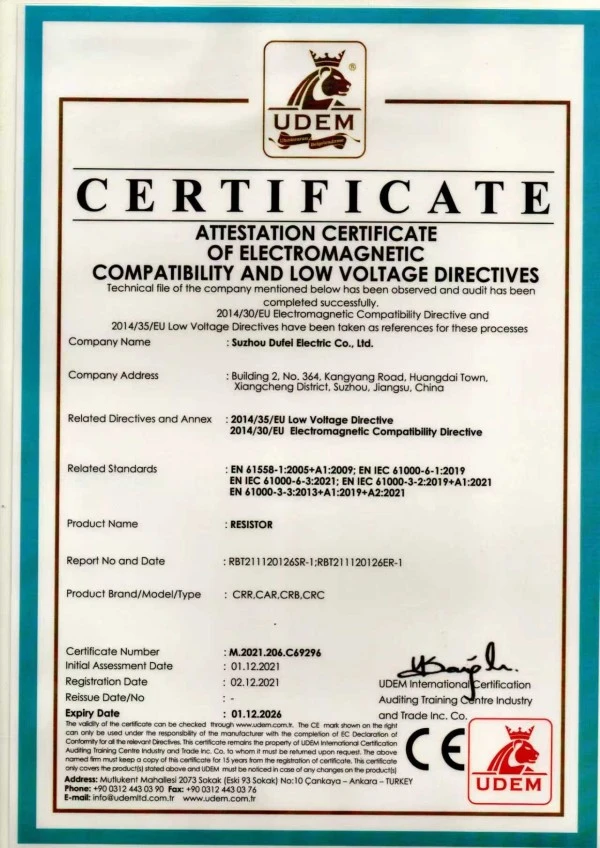

Dufew Electric, keyfiyyətin idarə edilməsi və məhsula uyğunluq tələblərini dəstəkləyən ISO və CE sertifikatlarına malikdir.
Tətbiq olunan sertifikat və texniki sənədlər konkret məhsul modelinə və təyinat bazarına uyğun olaraq təsdiqlənməlidir.

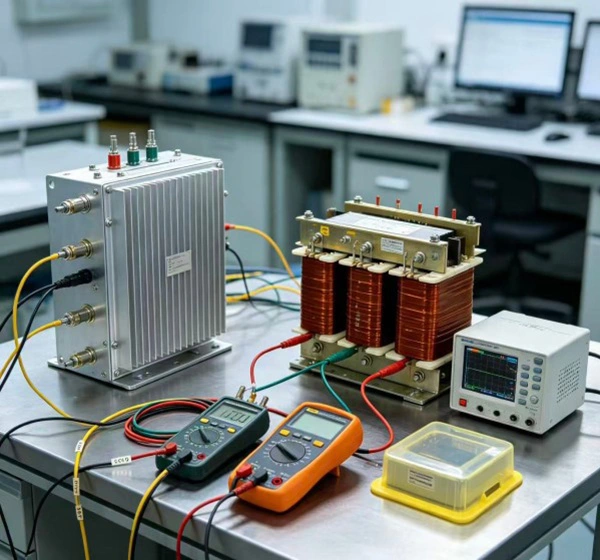

Keyfiyyət yoxlaması komponentlərin yoxlanılması və yığılmasından tutmuş elektrik sınaqlarına və yekun yoxlamaya qədər müvafiq mərhələləri əhatə edir.
Dufew Electric OEM-lərə, distribyutorlara, sistem inteqratorlarına və sənaye istifadəçilərinə filtrlər və digər enerji elektronikası komponentləri təqdim edir.
Qablaşdırma və çatdırılma tənzimləmələri məhsulun ölçüləri, çəkisi, miqdarı, təyinatı və müştəri tələblərinə uyğun olaraq seçilir.
Mövcud göndərmə tənzimləmələrinə aşağıdakılar daxil ola bilər:
- Dəniz daşımaları
- Hava daşımaları
- Ekspres çatdırılma
- Müştəri tərəfindən irəli sürülən ekspeditor
Qablaşdırma məhsulun konstruksiyasına və daşınma şəraitinə uyğun seçilir.
Keçirilən EMI-yə nəzarət etmək üçün enerji təchizatı və VFD arasında giriş filtri quraşdırılmışdır. Yüksək tezlikli komponentləri, dv/dt və əks olunan dalğa effektlərini idarə etmək üçün VFD və mühərrik arasında çıxış filtri quraşdırılmışdır.
Xeyr. Tələb motor kabelinin uzunluğundan, VFD çıxış xüsusiyyətlərindən, motor izolyasiyasından, EMC şərtlərindən və tətbiq tələblərindən asılıdır.
Bəli. Giriş tərəfində EMI və ya motor tərəfində yüksək tezlikli müdaxilənin idarə edilməsi lazım olduğu servo sürücü tətbiqləri üçün qiymətləndirilə bilər. Elektrik dərəcəsi sürücü sisteminə uyğun olmalıdır.
Bəli. Çıxış bölməsi yüksək tezlikli keçid komponentlərini zəiflətmək üçün nəzərdə tutulmuşdur və motor terminallarında dv/dt-ni azalda bilər. Faktiki nəticə VFD, filtr konfiqurasiyası, kabel və motordan asılıdır.
Bəli. Uzun mühərrik kabelləri əks olunan dalğa və yüksək tezlikli gərginlik effektlərini artıraraq çıxış filtrini daha uyğun edir. İcazə verilən kabel uzunluğu xüsusi tətbiq üçün təsdiqlənməlidir.
Mütləq deyil. Bu məhsul ilk növbədə VFD sistemləri ətrafında EMI və yüksək tezlikli filtrasiya üçün nəzərdə tutulub. Tələb xüsusi güc sisteminin harmonik sifarişlərinə və ya THD-yə nəzarət etməkdirsə, xüsusi harmonik azaldılması həlli qiymətləndirilməlidir.
Filtr passiv olduğu üçün adətən elektron tənzimləmə tələb olunmur. Düzgün model seçimi, naqillər, torpaqlama və quraşdırma hələ də lazımdır.
VFD modeli, təchizatı gərginliyi, nominal cərəyan, mühərrik gücü, motor kabelinin uzunluğu, kabel növü və xüsusi müdaxilə və ya motor tərəfi problemi müvafiq konfiqurasiyanın seçilməsi üçün faydalıdır.
Dufew Electric VFD, servo sürücülər, motor idarəetmə sistemləri və sənaye avtomatlaşdırma avadanlığı üçün Dəyişən Tezlikli Sürücü Filtrləri istehsal edir.
İnteqrasiya edilmiş konfiqurasiya bir montaj daxilində giriş tərəfində EMI filtrasiyasını və çıxış tərəfində motor filtrini təmin edir. Seçim sürücünün reytinqinə, motor xüsusiyyətlərinə, kabel uzunluğuna, EMC şərtlərinə və quraşdırma tələblərinə əsaslana bilər.
Məhsulun qiymətləndirilməsi üçün VFD modelini, mühərrik gücünü, nominal cərəyanı, motor kabelinin uzunluğunu, kabel növünü və təchizatı gərginliyini təmin edin.
