Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

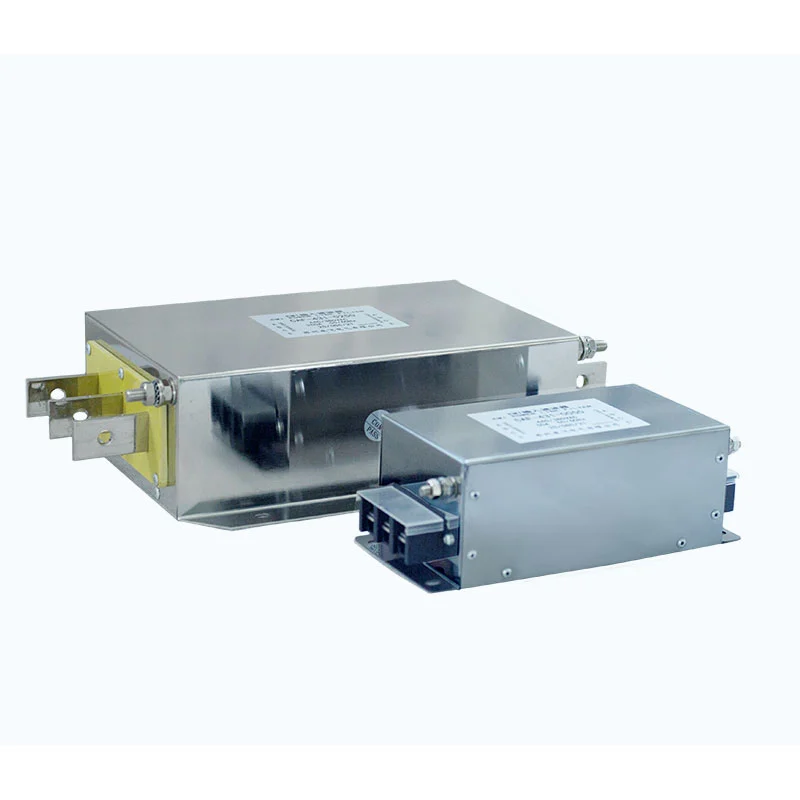

Daxil olan enerji mənbəyi ilə avadanlığın enerji girişi arasında Enerji Təchizatı Filtri quraşdırılmışdır. Onun əsas məqsədi elektrik xətti vasitəsilə aparılan elektromaqnit müdaxiləsinə (EMİ) nəzarət etməkdir.
İnverterlər, servo ötürücülər və kommutasiya enerji təchizatı kimi güc elektron avadanlıqları keçid əməliyyatı zamanı yüksək tezlikli səs-küy yarada bilər. Xarici elektrik avadanlığı və elektrik şəbəkəsi də eyni təchizatı xəttinə arzuolunmaz yüksək tezlikli pozuntular yarada bilər.
Filtr normal enerji təchizatının keçməsinə icazə verərkən bu arzuolunmaz yüksək tezlikli komponentlərə qarşı empedans təmin edir.
It is designed to work in both directions:
- Avadanlıq tərəfindən yaranan və elektrik şəbəkəsinə doğru aparılan yüksək tezlikli müdaxiləni azaldın
- Təchizat xətti ilə avadanlığa daxil olan xarici RF və elektrik pozuntularını azaldın
- Ümumi rejim və diferensial rejim müdaxiləsini yatırın
- Qonşu elektron avadanlıqlar arasında müdaxilə ehtimalını azaldın
Buna görə də filtr avadanlığın EMI/EMC nəzarəti və elektrik xəttinə müdaxilənin qarşısının alınması sisteminin bir hissəsi kimi istifadə olunur.
Filtr aşağı keçidli filtrləmə şəbəkəsi yaratmaq üçün ümumi rejimli boğucuların, X kondensatorlarının, Y kondansatörlərinin və müqavimət komponentlərinin birləşməsindən istifadə edir.
Ümumi rejimli boğucu, normal təchizatı cərəyanının keçməsinə imkan verərkən ümumi rejimdə yüksək tezlikli səs-küyə yüksək müqavimət göstərir.
X kondansatörü güc keçiriciləri üzərində birləşdirilir və diferensial rejimdə yüksək tezlikli səs-küy üçün bir yol təmin edir.
Y kondansatörləri müvafiq ümumi rejim müdaxiləsi üçün güc keçiriciləri ilə torpaq və ya şassi arayışı arasında idarə olunan yol təmin edir.
Dövrə konfiqurasiyasından asılı olaraq, rezistiv komponentlər kondansatör boşalması və dövrənin sönümlənməsi üçün istifadə edilə bilər.
Birləşdirilmiş dövrə müəyyən edilmiş tezlik diapazonunda ümumi rejimli və diferensial rejimli müdaxilənin yatırılmasını təmin edir.
Süzgəc həm tək mərhələli, həm də iki mərhələli quruluşdan istifadə edə bilər.
Tək mərhələli filtrləmə müdaxilə səviyyəsinin bir filtrləmə bölməsi ilə idarə oluna biləcəyi və quraşdırma sahəsinin məhdud olduğu tətbiqlər üçün uyğundur.
İki mərhələli filtrasiya avadanlıq daha tələbkar elektromaqnit mühitində işlədiyi yerlərdə əlavə zəifləmə təmin edir.
Müvafiq konfiqurasiya avadanlıq, müdaxilə xüsusiyyətləri, tələb olunan zəifləmə və quraşdırma şərtlərinə uyğun olaraq müəyyən edilməlidir.
Aşağıdakı spesifikasiyalar müvafiq məhsul konfiqurasiyasına aiddir. Müxtəlif Dufew Electric filtr seriyaları fərqli gərginlik və cərəyan diapazonlarına malik ola bilər.
| Parametr | Spesifikasiya |
|---|---|
| Nominal Gərginlik | Müəyyən edilmiş bir fazalı konfiqurasiya üçün 250VAC |
| Nominal cərəyan | Müəyyən edilmiş birfazalı konfiqurasiya üçün 1A--60A |
| Əməliyyat Tezliyi | Konfiqurasiyadan asılı olaraq 50Hz / 60Hz / 500Hz-ə qədər |
| Filtrləmə Aralığı | 5 kHz--30 MHz |
| Dielektrik Gücü, Xəttdən Xəttə | 1500VDC / 60s |
| Dielektrik Gücü, Yerə Xətt | 2250VDC / 60s* |
| İzolyasiya Müqaviməti | 1000VDC-də >100MΩ |
| Həddindən artıq yükləmə qabiliyyəti | Həddindən artıq yüklənmə hadisələri arasında ən azı 15 dəqiqə olmaqla 1 dəqiqə üçün 1,4 × nominal cərəyan |
| Qoruma dərəcəsi | IP00 / IP20 |
| İzolyasiya sinfi | T40 / F (155°C) |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| Məhsul Standartı | GB/T 15287/8 |
* Təqdim olunan texniki məlumatda həmçinin 2500VDC / 60s-in xəttdən yerə dielektrik gücü göstərilir. Tətbiq olunan dəyər seçilmiş model üçün yekun spesifikasiyadan təsdiq edilməlidir.
Tipik bir model təyinatı: CAF-4 3 1-0010
| Kod | Təsvir |
|---|---|
| CAF | Dufew Electric filtr seriyası |
| 4 | Gərginlik sinfi; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Faza konfiqurasiyası; 3 = üç fazalı, 1 = bir fazalı |
| 1 | Filtr kateqoriyası; 1 = giriş filtri, 2 = çıxış filtri |
| 0010 | Nominal cərəyan; 0010 = 10A |
Sifariş verməzdən əvvəl model təyinatı müvafiq məhsul spesifikasiyasına və ad lövhəsinə uyğun olaraq yoxlanılmalıdır.
Filtr sxemi həm ümumi rejimli, həm də diferensial rejimli yüksək tezlikli müdaxiləni həll edir və müxtəlif növ EMI-nin mövcud ola biləcəyi yerlərdə istifadə etməyə imkan verir.
Filtr qoşulmuş avadanlıq tərəfindən yaranan və təchizat şəbəkəsinə yönələn müdaxiləni azalda bilər, eyni zamanda enerji bağlantısı vasitəsilə daxil olan xarici yüksək tezlikli pozuntuları məhdudlaşdıra bilər.
Göstərilən filtrləmə diapazonu kommutasiya gücü elektronikası və digər elektron avadanlıqlarla əlaqəli yüksək tezlikli müdaxiləni əhatə edir.
Filtrləmə strukturu müdaxilə səviyyəsinə və quraşdırma tələblərinə uyğun olaraq seçilə bilər.
İnteqrasiya edilmiş konstruksiya montaj yerlərinin məhdud olduğu yerlərdə idarəetmə şkafları və elektrik qapaqları daxilində quraşdırma üçün uyğundur.
Filtr, aparılan EMI-yə nəzarət edilməli olan birfazalı elektrik elektron avadanlıqları üçün nəzərdə tutulmuşdur. O, birfazalı çeviricilərdə, servo ötürücülərdə, kommutasiya enerji təchizatında, nəzarətçilərdə, tikmə maşınlarında, oyma maşınlarında, sənaye idarəetmə avadanlıqlarında və EMI-ə həssas mühitlərdə quraşdırılmış digər elektron avadanlıqlarda istifadə edilə bilər.
Filtr eyni elektrik şəbəkəsində bir neçə elektron cihazın işlədiyi və aparılan müdaxilənin avadanlığın işinə və ya sistemin işinə təsir göstərə biləcəyi elektrik qurğularında da istifadə oluna bilər.
Avadanlıqda müdaxilə ilə bağlı simptomlar müşahidə edildikdə filtr uyğun ola bilər, məsələn:
- Gözlənilməz bağlanmalar
- False triggering or abnormal operation
- Rabitə və ya nəzarət müdaxiləsi
- Həddindən artıq elektrik səsi
- Qonşu avadanlıq arasında elektrik xəttinin müdaxiləsi
Bu simptomların bir çox səbəbi ola bilər. Filtr seçməzdən əvvəl problemin əsl mənbəyi müəyyən edilməlidir. Filtr həddindən artıq yüklənmə, yanlış torpaqlama, izolyasiya nasazlığı, avadanlıq nasazlığı və ya digər əsas elektrik problemləri üçün düzəldici tədbirləri əvəz etmir.
Filtr seçimində avadanlığın təchizatı gərginliyi, nominal cərəyan, iş tezliyi, birfazalı konfiqurasiya, tələb olunan filtrləmə performansı, quraşdırma ölçüləri, torpaqlama metodu, ətraf mühitin temperaturu və mühafizə səviyyəsi nəzərə alınmalıdır.
Müəyyən edilmiş birfazalı konfiqurasiya üçün tövsiyə olunan filtr reytinqi avadanlığın nominal cərəyanının təxminən 1,2–1,5 dəfə yüksəkdir. Son seçim həmçinin faktiki yük cərəyanını, həddindən artıq yükləmə şərtlərini, iş temperaturunu və istehsalçının spesifikasiyalarını nəzərə almalıdır.
Model seçimi üçün müştərilər avadanlıq modelini, təchizatı gərginliyini, nominal cərəyanı, iş tezliyini, naqil diaqramını, quraşdırma ölçülərini, müdaxilə əlamətlərini və iş mühitini təmin edə bilər.
Düzgün quraşdırma yüksək tezlikli EMI-nin qarşısını almaq üçün xüsusilə vacibdir.
Quraşdırmadan əvvəl cihazın gərginliyini və cərəyanını yoxlayın. Seçilmiş filtr avadanlıq təchizatı və iş cərəyanına uyğun olmalıdır.
Korpusu, terminalları, montaj nöqtələrini, identifikasiya etiketini və naqil işarələrini yoxlayın. Zədələnmiş qurğu quraşdırmayın.
Filtri qorunan avadanlığın güc girişinə mümkün qədər yaxın quraşdırın. Şkaf qurğuları üçün filtr quraşdırma tələblərinə uyğun olaraq uyğun metal montaj səthinə quraşdırıla bilər.
Müvafiq məftil diaqramına uyğun olaraq filtri daxil olan enerji təchizatı ilə avadanlıq girişi arasında birləşdirin. Müəyyən edilmiş əlaqə istiqamətinin göstərildiyi yerlərdə işarələnmiş giriş və çıxış terminallarına əməl edin.
Torpaqlama terminalı etibarlı şəkildə bağlanmalıdır.
Filtr giriş və çıxış naqillərini bir yerə yığmayın.
Yüksək tezlikli müdaxilə yaxından yönləndirilmiş giriş və çıxış keçiriciləri arasında birləşə və filtrləmə dövrəsini keçə bilər. Buna görə də giriş tərəfi və yük tərəfi naqilləri ayrı-ayrılıqda çəkilməli və praktiki olaraq bir-birindən ayrı saxlanılmalıdır.
Torpaq keçiricisi qısa olmalıdır və quraşdırma üçün kifayət qədər aşağı empedansa malik olmalıdır.
Naqilləri və torpaqlamanı yoxladıqdan sonra:
1. Bütün terminal bağlantılarını təsdiq edin.
2. Giriş/çıxış kabelinin ayrılmasını yoxlayın.
3. Avadanlığa enerji verin.
4. İş vəziyyətinə və həyəcan siqnalına riayət edin.
5. Orijinal müdaxilənin azaldılmadığını yoxlayın.
Kompakt bir fazalı avadanlıq üçün inteqrasiya olunmuş filtr qurğusu quraşdırma üçün tələb olunan komponentlərin sayını azalda bilər.
| Müqayisə | İnteqrasiya edilmiş tək fazalı filtr | Ayrı Filtr Vahidləri |
|---|---|---|
| Struktur | Bir inteqrasiya olunmuş montaj | Çoxsaylı müstəqil məclislər |
| Quraşdırma | Bir filtr quraşdırma nöqtəsi | Ayrı-ayrı bölmələr və montaj nöqtələri |
| Naqillər | Xüsusi filtr giriş və çıxış terminalları | Əlavə qarşılıqlı əlaqə və marşrutlaşdırma |
| Kabinet sahəsi | Kompakt idarəetmə şkafları üçün uyğundur | Hər bir vahid üçün yer tələb olunur |
| Komponentlərin idarə edilməsi | Bir məhsul yığımı | Ayrı-ayrı komponentlər və aksesuarlar |
Faktiki EMI performansı filtr dövrəsindən, elektrik şərtlərindən, torpaqlamadan, kabel marşrutundan və quraşdırma keyfiyyətindən asılıdır. İnteqrasiya edilmiş strukturun özü tətbiq üçün xüsusi test məlumatları olmadan üstün EMI zəifləməsinin təminatı kimi qəbul edilməməlidir.
Dufew Electric rezistorlar, əyləc sistemləri, reaktorlar, filtrlər, transformatorlar və fərdiləşdirilmiş elektrik komponentləri daxil olmaqla güc elektronikası komponentləri istehsal edir.
Enerji təchizatı filtrləri üçün istehsal və yoxlama aşağıdakıları əhatə edə bilər:
Komponent Təftişi → Filtr Yığılması → Elektrik Testi → Yekun Yoxlama → Qablaşdırma
Məhsulun konfiqurasiyasından asılı olaraq yoxlama aşağıdakıları əhatə edə bilər:
- Komponent spesifikasiyasının yoxlanılması
- Terminal və əlaqənin yoxlanılması
- İzolyasiya müqavimətinin yoxlanılması
- Dielektrik gücü testi
- Elektrik performans testi
- Ölçü yoxlaması
- Son məhsulun yoxlanılması
Tətbiq olunan texniki qeydlər və sınaq sənədləri məhsul və layihə tələblərinə uyğun olaraq təmin edilə bilər.
Dufew Electric, keyfiyyətin idarə edilməsi və məhsula uyğunluq fəaliyyətlərini dəstəkləyən ISO və CE sertifikatlarına malikdir.
Tətbiq olunan sertifikatlar və texniki sənədlər seçilmiş modelə, məhsulun konfiqurasiyasına və nəzərdə tutulan bazara uyğun olaraq təsdiqlənməlidir.
Beynəlxalq sifarişlər məhsulun miqdarına, ölçülərinə, təyinatına və çatdırılma tələblərinə uyğun olaraq təşkil edilə bilər.
Müvafiq olaraq dəniz, hava daşımaları, ekspress çatdırılma və ya müştəri tərəfindən təyin olunan ekspeditordan istifadə edilə bilər. Qablaşdırma məhsulun strukturuna və daşınma şəraitinə uyğun seçilir.
Elektrik xəttindən keçən elektromaqnit müdaxiləsini boğmaq üçün elektron avadanlığın güc girişində quraşdırılır. Tipik tətbiqlərə bir fazalı çeviricilər, servo sürücülər, kommutasiya enerji təchizatı və nəzarətçilər daxildir.
Filtr həm ümumi rejimdə, həm də diferensial rejimdə yüksək tezlikli müdaxiləni həll etmək üçün nəzərdə tutulmuşdur. Müəyyən edilmiş filtrləmə diapazonu müvafiq konfiqurasiya üçün 5 kHz--30 MHz-dir.
O, qorunan avadanlığın güc girişinə praktiki olaraq yaxın quraşdırılmalıdır. Filtrdən yan keçə biləcək elektromaqnit birləşməni azaltmaq üçün giriş və çıxış tərəfindəki kabellər ayrılmalıdır.
Bəli. O, bir fazalı çeviricilər, servo ötürücülər, kommutasiya enerji təchizatı, nəzarətçilər və elektrik göstəricilərinin uyğun olması şərtilə oxşar elektron avadanlıqlar daxil olmaqla tətbiqlər üçün nəzərdə tutulub.
Seçim zamanı avadanlığın nominal və faktiki iş cərəyanı, təchizatı gərginliyi, iş şəraiti və filtr spesifikasiyası nəzərə alınmalıdır. Təchiz edilmiş seçim təlimatı avadanlığın nominal cərəyanının təxminən 1,2--1,5 dəfə olmasını tövsiyə edir.
Bu simptomlar elektromaqnit müdaxiləsi və ya elektrik xəttinin pozulması nəticəsində yarandıqda və ya ağırlaşdıqda kömək edə bilər. Əgər nasazlıq həddindən artıq yüklənmə, yanlış torpaqlama, izolyasiya problemləri və ya daxili avadanlıq nasazlığı nəticəsində yaranarsa, əsas səbəb ayrıca həll edilməlidir.
Elektrik göstəriciləri, filtrləmə strukturu, quraşdırma ölçüləri və digər spesifikasiyalar avadanlıq və tətbiq tələblərinə uyğun olaraq qiymətləndirilə bilər.
Bəli. 1000 m-dən yuxarı, azaldılmış istilik yayılması cari azalma tələb edə bilər. Təqdim olunan texniki məlumat maksimum 2000 m hündürlüyü müəyyən edir və 1000 m-dən yuxarı 15% cərəyan azalmasını tövsiyə edir. Seçilmiş model üçün son tələb təsdiqlənməlidir.
Dufew Electric birfazalı çeviricilər, servo ötürücülər, kommutasiya enerji təchizatı, nəzarətçilər və digər enerji elektron avadanlıqları üçün enerji təchizatı filtrləri ilə təchiz edir. Filtrlər elektrik bağlantısı vasitəsilə aparılan EMI-i azaltmaq üçün ümumi rejimli və diferensial rejimli filtrləmə komponentlərindən istifadə edir.
Məhsul seçimi üçün avadanlıq gərginliyini, nominal cərəyanı, iş tezliyini, quraşdırma şərtlərini və konfiqurasiyanın nəzərdən keçirilməsi üçün mövcud müdaxilə məlumatını təmin edin.
