Əyləc modulu dəyişən tezlikli sürücünün əlavə dinamik əyləc tutumuna ehtiyacı olduqda istifadə olunur. Əyləc zamanı DC-avtobus gərginliyi yüksəldikdə regenerativ enerji üçün idarə olunan elektrik yolunu təmin edir.

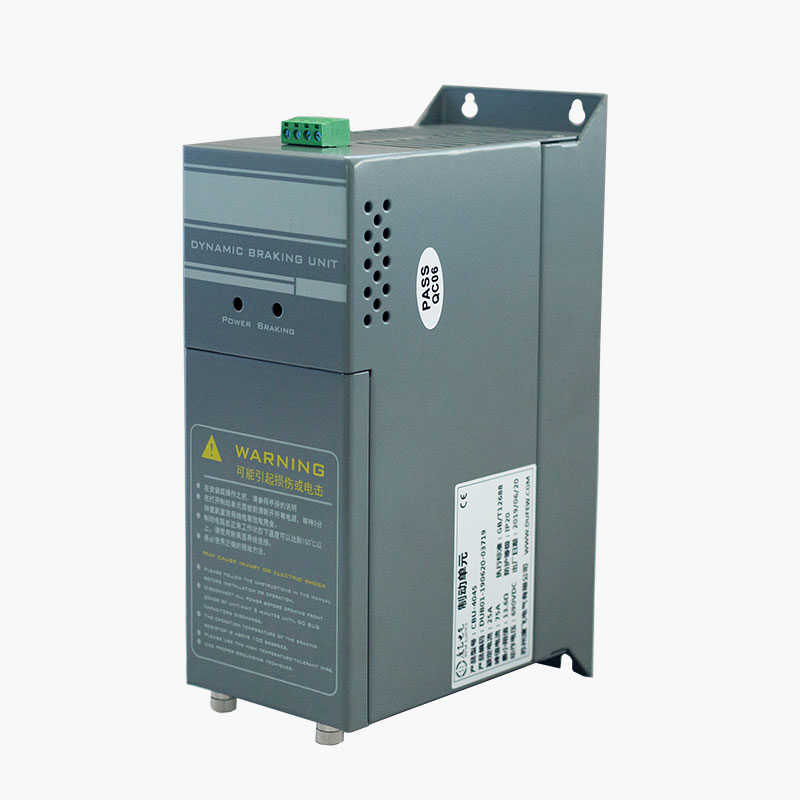

CBU seriyası VFD DC avtobusu ilə xarici əyləc rezistoru arasında birləşdirilir. Modul DC-avtobus gərginliyinə nəzarət edir və konfiqurasiya edilmiş əyləc həddinə uyğun olaraq IGBT keçid dövrəsini idarə edir.
Regenerativ sürücü sistemindən fərqli olaraq, əyləc dövrəsi enerjini kommunal şəbəkəyə qaytarmır. Bunun əvəzinə regenerativ enerji əyləc rezistoruna ötürülür və istiliyə çevrilir.
Bu konfiqurasiya VFD-nin daxili əyləc tutumunun qeyri-kafi olduğu və ya xarici əyləc dövrəsinin tələb olunduğu sürücü sistemlərinə şamil edilir.
Mühərrikin normal işləməsi zamanı elektrik enerjisi VFD-dən mühərrikə verilir. Sürətli yavaşlama və ya əsaslı təmir əməliyyatı zamanı enerji axınının istiqaməti tərsinə çevrilə bilər və motor müvəqqəti olaraq generator kimi fəaliyyət göstərir.
Sonra regenerativ enerji VFD-nin DC avtobusuna qaytarılır və bu, şin gərginliyinin artmasına səbəb olur.
CBU seriyası bu gərginlik dəyişikliyinə aşağıdakı ardıcıllıqla cavab verir:
DC-Bus Gərginliyi Artır → IGBT açılır → Əyləc rezistoru bərpaedici enerji alır → Enerji istiliyə çevrilir → DC-avtobus gərginliyi düşür → IGBT sönür
Beləliklə, IGBT DC avtobusu və əyləc rezistoru arasında elektron idarə olunan keçid kimi fəaliyyət göstərir.
Kommutasiya həddi əyləc dövrəsinin nə vaxt aktivləşdiyini, rezistor isə nə qədər regenerativ enerjinin yayıla biləcəyini müəyyən edir. Buna görə də həm modul, həm də rezistor sürücünün gərginliyinə, əyləc gücünə, əyləc tezliyinə və iş dövrünə görə seçilməlidir.
CBU Series inteqrasiya edilmiş lövhə səviyyəli dizayndan istifadə edir. Əsas əyləc və monitorinq funksiyaları bir neçə ayrı idarəetmə komponentləri arasında bölüşdürülməkdənsə, modula daxil edilmişdir.
Modul daxildir:
- IGBT güc keçid dövrəsi
- DC avtobus gərginliyinin aşkarlanması
- Əyləc idarəetmə dövrəsi
- Temperatur monitorinqi
- Soyutma fanına nəzarət
- Arızanın qorunması
- Rele xətası çıxışı
- DC avtobusu və əyləc rezistorunun terminalları
Quruluş uyğun VFD idarəetmə kabinetlərinə birbaşa inteqrasiya üçün nəzərdə tutulub.
Xarici əyləc rezistoru ayrı bir komponent olaraq qalır, çünki regenerativ elektrik enerjisini istiliyə çevirməkdən məsuldur.
Əyləc dövrəsi əsas keçid cihazı kimi IGBT-dən istifadə edir. Kommutasiya vəziyyəti mexaniki keçid komponentləri ilə deyil, DC-avtobus gərginliyinə görə idarə olunur.
Modul işləmə istiliyinə nəzarət edir və müəyyən edilmiş temperatur hədlərinə uyğun olaraq soyutma fanını idarə edir. CBU Series ventilyatoru təxminən 45°C modul temperaturunda işə salır və məhsulun konfiqurasiyasına uyğun olaraq, təxminən 85°C-də həddindən artıq temperaturdan qorunma təmin edir.
Tələb olunan əyləc tutumu bir vahidin tutumunu aşdıqda bir neçə modul paralel olaraq birləşdirilə bilər. Koordinasiyalı əməliyyat üçün sinxronizasiya interfeysi təmin edilir.
Əyləc həddi müxtəlif DC-avtobus gərginliyi şərtləri üçün konfiqurasiya edilə bilər. 380 VAC sistemi üçün zavod parametri DC690V-dir, digər keçid səviyyələri göstərilən konfiqurasiyaya uyğun olaraq mövcuddur.
Modul həddindən artıq gərginlik, həddindən artıq cərəyan, qısaqapanma və həddindən artıq temperatur kimi vəziyyətlərdən qorunma funksiyalarını özündə birləşdirir. Xarici nasazlığın monitorinqi üçün rele çıxışı mövcuddur.
Əyləc dövrəsi, idarəetmə elektronikası, temperaturun monitorinqi və nasazlıq interfeysi bir montaja inteqrasiya olunub və modulu VFD idarəetmə şkafının mövcud məkanında quraşdırmağa imkan verir.
| Parametr | Spesifikasiya |
|---|---|
| Sistem Gərginliyi | 220 VAC / 380 VAC / 690 VAC |
| Əyləc Gərginliyi --- 220 VAC Sistemi | DC 340 / 360 / 380 / 400 / 420 V ±10 V |
| Əyləc Gərginliyi --- 380 VAC Sistemi | DC 630 / 660 / 690 / 730 / 760 V ±10 V |
| Əyləc Gərginliyi --- 690 VAC Sistemi | DC 1140 V ±10 V |
| Nəzarət rejimi | Avtomatik DC avtobus gərginliyinin monitorinqi |
| Histerezis | ≤10 V |
| Paralel Cavab | ≤1 ms |
| Fan başlanğıc temperaturu | 45°C modul temperaturu |
| Həddindən artıq temperaturdan qorunma | 85°C |
| Xəta Çıxışı | Rele: 0,6 A / 250 VAC; 2 A / 30 VDC |
| Müdafiə dərəcəsi | IP20 və ya yuxarı |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| Standart | GB/T 12668 |
Qeyd: Faktiki əməliyyat parametrləri seçilmiş CBU modelindən və tətbiqindən asılıdır. Əyləc rezistoru modul və sürücü sisteminə uyğunlaşdırılmalıdır.
Tipik quraşdırma aşağıdakılardan ibarətdir:
VFD DC avtobusu → Əyləc modulu → Əyləc müqaviməti
VFD mühərrik sürətini və fırlanma momentini idarə edir. Kommutasiya bloku rezistorun DC avtobusuna qoşulduqda nəzarət edir, rezistor isə bərpa olunan elektrik enerjisini istilik kimi yayır.
| Komponent | Əsas Funksiya |
|---|---|
| VFD | Mühərrikin sürətini və torkunu idarə edir |
| DC avtobusu | Əyləc zamanı bərpa olunan enerjinin geri qayıtdığı DC əlaqəsini təmin edir |
| Əyləc modulu | DC-avtobus gərginliyi konfiqurasiya edilmiş həddə çatdıqda əyləc dövrəsini birləşdirir |
| Əyləc müqaviməti | Regenerativ elektrik enerjisini istiliyə çevirir |
Modul və rezistor uyğun əyləc dövrəsi kimi seçilməlidir. Müqavimət dəyəri, güc reytinqi, əyləc enerjisi, iş dövrü və DC-avtobus gərginliyi müstəqil olaraq deyil, birlikdə nəzərə alınmalıdır.
| Ərizə | Niyə dinamik əyləc tələb oluna bilər |
|---|---|
| Yük qaldırıcı avadanlıq | Asılı yükün aşağı salınması potensial enerjini DC avtobusuna qaytara bilər |
| Liftlər | Sürətli yavaşlama və aşağıya doğru hərəkət bərpaedici enerji yarada bilər |
| Sentrifuqalar | Yüksək fırlanma ətaləti yavaşlama zamanı əhəmiyyətli enerji istehsal edə bilər |
| Maşın alətləri | Qısa yavaşlama vaxtları DC avtobus gərginliyinin artmasına səbəb ola bilər |
| Tekstil maşınları | Sürətin təkrar dəyişməsi əlavə əyləc tutumu tələb edə bilər |
| Sənaye yuma avadanlığı | Fırlanan yüklərə nəzarət edilən yavaşlama tələb oluna bilər |
| Daşıma sistemləri | Əsaslı təmir yükləri aşağı hərəkət zamanı enerjini bərpa edə bilər |
| VFD təkmilləşdirilməsi layihələri | Mövcud sürücülər əlavə xarici əyləc tutumu tələb edə bilər |
Əyləc moduluna ehtiyac təkcə motor gücündən deyil, faktiki bərpaedici enerjidən və əyləc vəzifəsindən müəyyən edilməlidir.
| Parametr | Nə yoxlamaq |
|---|---|
| Sürücü Gərginliyi | 220 V, 380 V, 690 V və ya tətbiq olunan sistem gərginliyi |
| DC avtobus gərginliyi | Normal və maksimum işləmə gərginliyi |
| Motor Gücü | Nominal motor çıxışı |
| Yük növü | İnertial, əsaslı təmir, qaldırıcı və ya digər yük |
| Yavaşlama vaxtı | Sürəti azaltmaq üçün tələb olunan vaxt |
| Əyləc Tezliyi | Əməliyyat dövrü üçün əyləc hadisələrinin sayı |
| Vəzifə dövrü | Əyləc üçün sərf olunan vaxtın faizi |
| Əyləc müqaviməti | Müqavimət, güc və istilik dərəcəsi |
| Kabinetin şərtləri | Mövcud yer, havalandırma və ətraf mühitin temperaturu |
| Paralel Tələb | Əlavə modulların tələb olunub-olunmaması |
Texniki seçim üçün ən faydalı məlumatlar:
Sürücü modeli + sistem gərginliyi + mühərrik gücü + yük növü + yavaşlama vaxtı + əyləc tezliyi + iş dövrü + əyləc rezistoru məlumatları.
Modul CBU naqil diaqramına və VFD istehsalçısının DC avtobus tələblərinə uyğun olaraq quraşdırılmalıdır.
Əsas məqamlara aşağıdakılar daxildir:
1. VFD DC avtobus gərginliyinin seçilmiş modulla uyğun olduğunu təsdiq edin.
2. Əyləc rezistorunun müqavimətini və güc reytinqini əyləc dövrəsinə uyğunlaşdırın.
3. DC avtobusu və əyləc birləşmələrini lazımi ölçüdə və praktiki olaraq qısa saxlayın.
4. Modul ətrafında adekvat ventilyasiya təmin edin.
5. Əyləc rezistorunu istiliyə həssas komponentlərdən uzaq tutun.
6. Xarici nasazlığın monitorinqi tələb olunduqda nasazlıq rölesini qoşun.
7. DC avtobusunu işə salmazdan əvvəl bütün elektrik birləşmələrini yoxlayın.
Əyləc rezistoru əməliyyat zamanı yüksək temperatura çata bildiyi üçün onun montaj yeri və istilik klirensi xüsusi diqqət tələb edir.

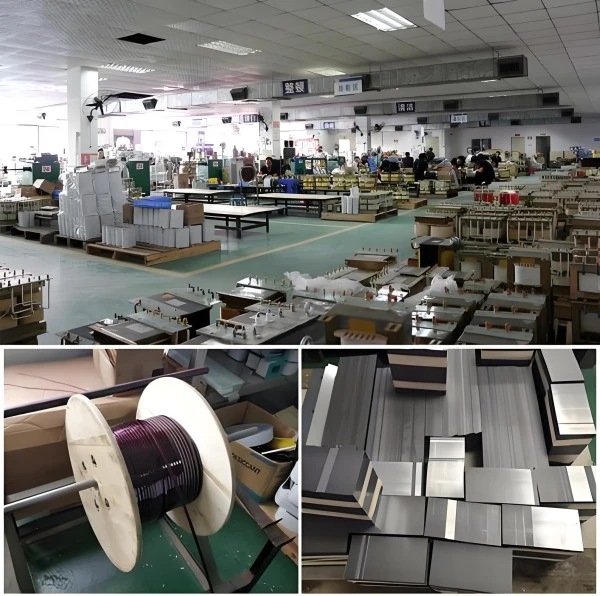

Dufew Electric əsas elektrik komponentlərini, birləşmələri, izolyasiyanı, nəzarət funksiyalarını və məhsulun ümumi performansını əhatə edən istehsal və yoxlama prosedurları ilə öz enerji elektronikası məhsul portfelinin bir hissəsi kimi CBU Series istehsal edir.
Model və tətbiqdən asılı olaraq istehsal və yoxlamaya elektron komponentlərin yoxlanılması, IGBT komponentlərinin yoxlanılması, PCB montajının yoxlanılması, terminal yoxlaması, izolyasiya testi, elektrik funksiyası testi, mühafizə funksiyasının yoxlanılması, temperatur nəzarətinin yoxlanılması, nasazlıq relesinin yoxlanılması və son məhsulun yoxlanılması daxil ola bilər.
Məhsulun qiymətləndirilməsini və texniki yoxlanışını dəstəkləmək üçün model və layihə tələblərinə uyğun olaraq məhsula xas yoxlama qeydləri və texniki sənədlər təqdim edilə bilər.
CBU Series GB/T 12668-in müvafiq tələblərinə uyğun olaraq istehsal edilmişdir.
Dufew Electric həmçinin keyfiyyət və məhsula uyğunluq sistemi çərçivəsində ISO və CE sertifikatlarına malikdir. Tətbiq olunan sertifikatlar və texniki sənədlər xüsusi məhsul konfiqurasiyasına uyğun olaraq təsdiq edilməlidir.
Əlavə sürücü sistemi komponentləri tələb edən tətbiqlər üçün Dufew Electric məhsul çeşidinə daxildir:
Əyləc Rezistorları · Əyləc kəsiciləri · Əyləc modulları · Giriş reaktorları · Çıxış reaktorları · DC reaktorları · EMI filtrləri · dv/dt filtrləri · Sinus dalğa filtrləri · Harmonik filtrlər · Transformatorlar · Sənaye Rezistorları
Bu komponentlər sənaye sürücü sistemlərində istifadə olunan əyləc, filtrləmə, reaktor və gücə nəzarət tələblərini əhatə edir.
Əyləc modulu avtobus gərginliyi konfiqurasiya edilmiş əyləc həddinə çatdıqda bərpaedici enerjinin VFD-nin DC avtobusundan xarici əyləc rezistoruna ötürülməsinə nəzarət edir.
Xeyr. Modul keçid komponentidir, rezistor isə regenerativ elektrik enerjisini istiliyə çevirir. Onlar dinamik əyləc dövrəsi kimi birlikdə işləyirlər.
O, VFD DC avtobusu ilə birləşdirilir və kabinet sxemi icazə verdikdə, adətən sürücüyə yaxın quraşdırılır. Bağlantı məhsulun naqil diaqramına və sürücü istehsalçısının texniki xüsusiyyətlərinə uyğun olmalıdır.
Müqavimət dəyəri, güc reytinqi, əyləc enerjisi, əyləc tezliyi və iş dövrü hamısı nəzərə alınmalıdır. Rezistor həmçinin DC avtobus gərginliyinə və seçilmiş vahidə uyğun olmalıdır.
Bəli. Əlavə əyləc tutumu tələb olunduqda bir neçə qurğu paralel qoşula bilər. Paralel əməliyyat müvafiq sinxronizasiya, DC-avtobus naqilləri, rezistor konfiqurasiyası və istilik idarəetməsini tələb edir.
Əsas əyləc funksiyası DC-avtobus gərginliyinə uyğun olaraq avtomatik işləyir və adətən proqram təminatı tələb etmir. İşləməzdən əvvəl düzgün naqillər, rezistor seçimi, soyutma və mühafizə əlaqələri yoxlanılmalıdır.
Bəli. Lövhə səviyyəli konstruksiya adekvat elektrik boşluğu, ventilyasiya, istilik yayılması və quraşdırma sahəsi mövcud olduqda kabinetin inteqrasiyasına imkan verir.
Faydalı məlumatlara sürücünün gərginliyi, mühərrik gücü, yük növü, yavaşlama vaxtı, əyləc tezliyi, iş dövrü, əyləc rezistorunun spesifikasiyası və quraşdırma şərtləri daxildir. Bu parametrlər tətbiq üçün uyğun konfiqurasiyanı müəyyən etmək üçün istifadə olunur.
CBU Series seçimi üçün Dufew Electric aşağıdakı məlumatları təqdim etməyi tövsiyə edir:
Sürücü modeli · Sistem gərginliyi · Mühərrikin gücü · Yük növü · Yavaşlama vaxtı · Əyləc tezliyi · İş dövrü · Əyləc rezistorunun spesifikasiyası · Şkafın quraşdırılması şərtləri
Seçim yalnız motor gücünə deyil, tam əyləc sisteminə əsaslanmalıdır. Bu yanaşma modulun uyğun reytinqini, rezistor konfiqurasiyasını, paralel yerləşdirməni və istilik tələblərini müəyyən etməyə kömək edir.
