Dufyutəmin edirƏyləc kəsicisidəyişən tezlikli sürücülər (VFD) üçün xarici dinamik əyləc həlli kimi, mühərriklər sürətli yavaşlama və ya əsaslı təmir yükləri zamanı generator kimi işləyərkən DC avtobus gərginliyini idarə etməyə kömək edir. 220V, 380V və 690V sürücü sistemləri üçün nəzərdə tutulmuş CBU Series əyləc gücü, iş dövrü, DC avtobus gərginliyi, rezistorun spesifikasiyası və quraşdırma tələblərinə uyğun olaraq konfiqurasiya edilə bilər.
Əyləc kəsicisi dinamik əyləc sistemində əsas keçid komponentidir. Mühərrik yavaşladıqda, bərpaedici enerji VFD-nin DC avtobusuna geri axa bilər və onun gərginliyinə səbəb ola bilər. Bu enerji düzgün idarə olunmazsa, sürücü həddindən artıq gərginlikdən qorunma və ya nəzarətsiz bağlanma ilə qarşılaşa bilər. A braking chopper monitors the DC bus voltage and rapidly switches an IGBT circuit to transfer excess energy to a braking resistor, where it is converted into heat. This article explains how braking choppers work, their main technical parameters, selection criteria, applications, protection functions, and installation considerations.
Mündəricat
- Əyləc kəsicisi nədir?
- Əyləc kəsicisi necə işləyir?
- Hansı Texniki Parametrlər Önəmlidir?
- Əyləc kəsicisini necə seçmək lazımdır?
- Əyləc kəsiciləri harada istifadə olunur?
- Əyləc kəsicisi və əyləc rezistoru
- Hansı qoruyucu funksiyalar vacibdir?
- Quraşdırma və İstifadəyə Qəbul Mülahizələri
- İstehsal və Keyfiyyət Mülahizələri
- Tez-tez verilən suallar

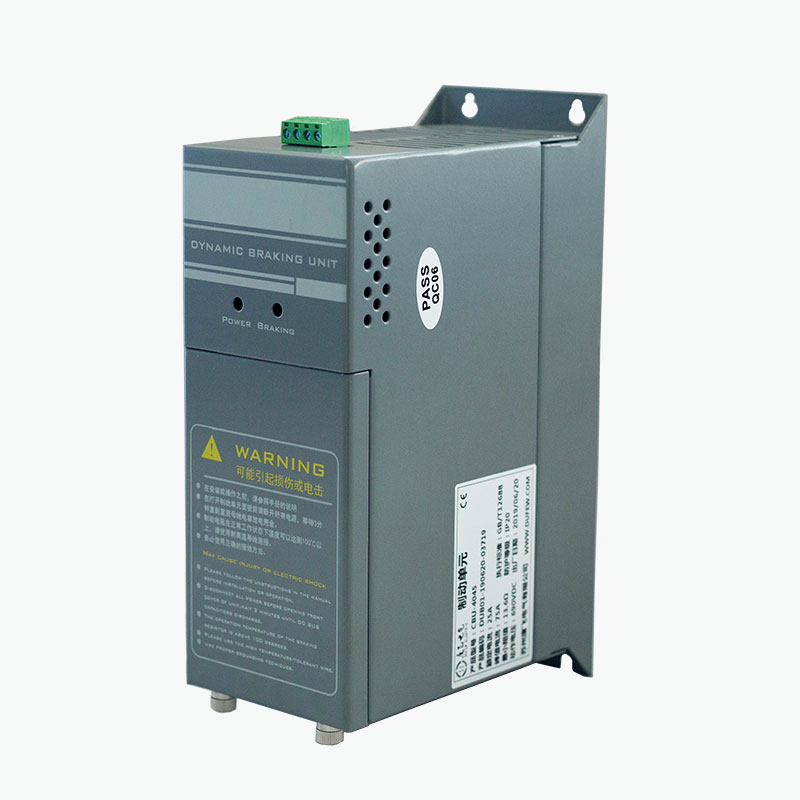

Əyləc kəsicisi nədir?
Əyləc kəsicisi, dəyişən tezlik sürücüsünün DC aralıq dövrəsində istifadə olunan elektron keçid cihazıdır. Onun əsas məqsədi regenerativ enerjinin yaratdığı DC avtobus gərginliyinin yüksəlməsinə nəzarət etməkdir.
Mühərrikin normal işləməsi zamanı elektrik enerjisi mexaniki enerjiyə çevrilir. Bununla belə, yüksək ətalətli yük yavaşladıqda, motor müvəqqəti olaraq generator kimi işləyə bilər. Daha sonra mexaniki enerji yenidən elektrik enerjisinə çevrilir və DC avtobusuna ötürülür. Bu regenerativ enerji DC keçid gərginliyini artırır.
Əyləc kəsicisi bu artıq enerji üçün idarə olunan bir yol təmin edir. DC avtobus gərginliyi əvvəlcədən təyin edilmiş əyləc həddinə çatdıqda, doğrayıcının IGBT keçid dövrəsi açılır və enerjini xarici əyləc rezistoruna yönəldir. Rezistor elektrik enerjisini istiliyə çevirərək, DC avtobusunu müvafiq iş diapazonunda saxlamağa kömək edir.
Buna görə də, əyləc doğrayıcı müstəqil olaraq enerji sərf etmir. Bunun əvəzinə əyləc rezistorunun DC avtobusuna nə vaxt və necə qoşulduğunu idarə edir.
Əyləc kəsicisi necə işləyir?
İş prinsipi DC avtobusunun avtomatik gərginliyinə nəzarət və sürətli elektron keçidə əsaslanır. Tam prosesi aşağıdakı kimi ümumiləşdirmək olar:
- Motorun yavaşlaması:VFD motora sürəti azaltmağı əmr edir.
- Regenerativ əməliyyat:Mühərrik müvəqqəti olaraq generator kimi fəaliyyət göstərir.
- DC avtobus gərginliyi yüksəlir:Regenerativ elektrik enerjisi sürücünün DC əlaqəsinə qayıdır.
- Həddinin aşkarlanması:Əyləc kəsicisi DC avtobus gərginliyinin konfiqurasiya edilmiş iş səviyyəsinə çatdığını müəyyən edir.
- IGBT keçidi:Kommutasiya dövrəsi əyləc rezistoruna bir yol ötürür və təmin edir.
- Enerji itkisi:Əyləc rezistoru artıq elektrik enerjisini istiliyə çevirir.
- Söndürmə:DC avtobusunun gərginliyi buraxılış həddinin altına düşdükdə, doğrayıcı sönür.
Bu keçid dövrü əyləc zamanı sürətlə təkrarlana bilər. Nəticə, əsas gərginliyin monitorinqi üçün ayrıca xarici nəzarətçi tələb etmədən regenerativ enerjinin nəzarətli şəkildə yayılmasıdır.
Tez-tez əyləclənən və ya yüksək bərpa enerjisi olan tətbiqlər üçün, VFD-nin daxili əyləc tutumu qeyri-kafi olduqda, xarici əyləc doğrayıcı xüsusilə faydalı ola bilər.
Hansı Texniki Parametrlər Önəmlidir?
Yalnız mühərrik gücünə əsaslanan əyləc doğrayıcısının seçilməsi uyğun olmayan əyləc sisteminə səbəb ola bilər. Faktiki regenerativ şərait, DC avtobus gərginliyi, əyləc tezliyi, rezistorun xüsusiyyətləri və iş dövrü hamısı qiymətləndirilməlidir.
| Parametr | Dufyu CBU Series Reference | Mühəndislik əhəmiyyəti |
|---|---|---|
| Sistem Gərginliyi | 220VAC / 380VAC / 690VAC | Tətbiq olunan sürücü və DC avtobus gərginliyi sinfini müəyyən edir |
| 220V əyləc gərginliyi | DC340 / 360 / 380 / 400 / 420V ±10V | Uyğun sistemlər üçün seçilə bilən əyləc hədlərini təmin edir |
| 380V əyləc gərginliyi | DC630 / 660 / 690 / 730 / 760V ±10V | Müxtəlif 380V sinif sürücü konfiqurasiyalarına uyğun gəlir |
| 690V əyləc gərginliyi | DC1140V ±10V | Uyğun 690V sinif sürücü sistemləri üçün nəzərdə tutulmuşdur |
| Nəzarət metodu | Avtomatik DC avtobus gərginliyinin monitorinqi | Doğrama regenerativ şəraitə avtomatik cavab verməyə imkan verir |
| Paralel Cavab | ≤1ms | Paralel konfiqurasiyalarda əlaqələndirilmiş keçidi dəstəkləyir |
| Fan başlanğıc temperaturu | təqribən. 45°C | Daha yüksək əyləc yükləri zamanı istiliyi idarə etməyə kömək edir |
| Həddindən artıq temperaturdan qorunma | təqribən. 85°C | Əyləc dövrəsi üçün istilik qorunmasını təmin edir |
| Qoruma reytinqi | IP20 və ya daha yüksək | Tətbiq olunan konfiqurasiyanın qoruma səviyyəsini göstərir |
| Tətbiq olunan Standart | GB/T 12668 | Tətbiq olunan sürücü ilə əlaqəli avadanlıq üçün texniki uyğunluğu dəstəkləyir |
Son gərginlik, model, elektrik konfiqurasiyası və əyləc qabiliyyəti həmişə xüsusi VFD və tətbiq tələblərinə uyğun olaraq təsdiqlənməlidir.
Əyləc kəsicisini necə seçmək lazımdır?
Peşəkar seçim sadəcə olaraq doğrayıcının motorun nominal gücünə uyğunlaşdırılmasından daha çox əyləc şərtlərindən başlayır. Kiçik bir mühərriki çox tez-tez dayandıran bir sistem, yalnız bəzən əyləclənən daha böyük mühərrikdən daha tələbkar istilik şəraiti yarada bilər.
Əsas seçim amillərinə aşağıdakılar daxildir:
- Sürücü sisteminin gərginliyi:Doğranın gərginlik sinfinin VFD sisteminə uyğun olduğunu təsdiqləyin.
- Motor gücü:Ümumi sistem ölçüsü üçün istinad kimi motor reytinqindən istifadə edin.
- Yük ətaləti:Yüksək ətalətli yüklər, ümumiyyətlə, sürətli yavaşlama zamanı daha çox bərpaedici enerji yaradır.
- Yavaşlama vaxtı:Daha qısa dayanma vaxtları ani əyləc gücünü artıra bilər.
- Əyləc tezliyi: Repeated braking cycles increase thermal stress.
- Əyləc rezistoru:Müqavimət dəyəri, güc reytinqi və iş dövrü doğrayıcı ilə uyğun olmalıdır.
- Ətraf mühitin temperaturu:Daha yüksək mühit temperaturu mövcud istilik tutumu azalda bilər.
- Şkaf havalandırması:İstiliyin yayılması üçün adekvat hava axını və quraşdırma boşluğu vacibdir.
- Paralel əməliyyat:Əyləc tələbi bir aqreqatın tutumunu aşdıqda bir neçə doğrayıcı nəzərdən keçirilə bilər.
Mühəndislik qiymətləndirməsi üçün faydalı məlumatlara VFD modeli, mühərrik reytinqi, yük növü, tələb olunan yavaşlama vaxtı, əyləc tezliyi, mövcud rezistorun spesifikasiyası və gözlənilən iş dövrü daxildir.
Əyləc kəsiciləri harada istifadə olunur?
Əyləc kəsiciləri sürətli yavaşlama, yüksək ətalət və ya əsaslı təmir yüklərinin DC avtobusuna əhəmiyyətli enerji qaytara biləcəyi sənaye sürücü sistemlərinə geniş şəkildə tətbiq olunur.
| Ərizə | Tipik Əyləc Tələbləri |
|---|---|
| Liftlər | Aşağıya doğru hərəkət və sürətli yavaşlama zamanı bərpaedici enerjiyə nəzarət edir |
| Qaldırıcı Avadanlıqlar | Yükləri azaldarkən istehsal olunan bərpaedici enerjini idarə edir |
| Kranlar | Qaldırıcı və yüksək ətalətli yüklərin dinamik əyləcini dəstəkləyir |
| Sentrifuqalar | Sürətli dayanma zamanı yaranan enerjini idarə edir |
| Konveyerlər | Hərəkət edən yüklər regenerativ enerji əmələ gətirərkən DC avtobus gərginliyinə nəzarət edir |
| Tekstil Maşınları | Tez-tez sürətlənmə və yavaşlama dövrlərini dəstəkləyir |
| Kağız Maşınları | Davamlı istehsalda dinamik əyləc tələblərini idarə etməyə kömək edir |
| Maşın alətləri | Sürətli dayanma və idarə olunan yavaşlamağı dəstəkləyir |
| Sənaye Paltaryuyan Maşınlar | Təkrarlanan əyləc dövrlərini idarə edir |
Əyləc kəsicisi və əyləc rezistoru
Ümumi bir yanlış fikir, əyləc doğrayıcı və əyləc rezistorunun eyni funksiyanı yerinə yetirməsidir. Əslində, onlar dinamik əyləc sistemi daxilində tamamlayıcı komponentlərdir.
| Komponent | Əsas Funksiya |
|---|---|
| DC avtobusu | VFD və əyləc dövrəsi arasında elektrik əlaqəsini təmin edir |
| Əyləc kəsicisi | Regenerativ enerjinin DC avtobusundan ötürülməsinə nəzarət edir |
| Əyləc müqaviməti | Köçürülən elektrik enerjisini istiliyə çevirir |
Buna görə də doğrayıcı keçid nəzarətçisi kimi çıxış edir, rezistor isə enerjinin yayılması elementi kimi çıxış edir. Hər iki komponent sürücü sisteminə və əyləc iş dövrünə düzgün uyğunlaşdırılmalıdır.
Hansı qoruyucu funksiyalar vacibdir?
Əyləc dövrələri əhəmiyyətli elektrik və istilik enerjisini idarə edə bildiyi üçün qoruma funksiyaları etibarlı sənaye əməliyyatı üçün vacibdir. Seçilmiş konfiqurasiyadan asılı olaraq, Dufew CBU Series bir neçə mühafizə funksiyasını özündə birləşdirə bilər.
- DC avtobusunun həddindən artıq gərginliyindən qorunma
- Əyləc dövrəsinin qısaqapanmasından qorunma
- Həddindən artıq temperaturdan qorunma
- Soyutma fanının nasazlığından qorunma
- Xəta rölesi çıxışı
Arızanın rölesi müəyyən edilmiş nasazlıq baş verdikdə xarici idarəetmə sisteminə siqnal verə bilər. Bu, əyləc dövrəsini daha geniş sənaye avtomatlaşdırma və mühafizə strategiyasına inteqrasiya etməyə kömək edə bilər.
Quraşdırma və İstifadəyə Qəbul Mülahizələri
Düzgün quraşdırma həm elektrik təhlükəsizliyi, həm də əyləc performansı üçün vacibdir. Əyləc kəsicisini işə salmazdan əvvəl mühəndislər kəsicini təcrid olunmuş vəziyyətdə yoxlamaqdansa, tam əyləc dövrəsini yoxlamalıdırlar.
- Chopper gərginlik sinfinin sürücü sisteminə uyğun olduğunu təsdiqləyin.
- Verify the DC bus polarity before connection.
- Əyləc rezistorunun müqavimətini və güc reytinqini yoxlayın.
- Bütün terminalların düzgün bağlandığından və etibarlı şəkildə bərkidildiyindən əmin olun.
- Kifayət qədər havalandırma və quraşdırma boşluğu təmin edin.
- Güc naqillərini həssas idarəetmədən və lazım olduqda siqnal naqillərindən ayırın.
- İdarəetmə arxitekturası tələb etdikdə nasazlıq relesinin dövrəsini birləşdirin.
- Sistemi işə salmazdan əvvəl elektrik yoxlamalarını aparın.
Məcburi hava ilə soyutma yüksək əyləc tezliyi və ya əhəmiyyətli əyləc gücü ilə əlaqəli tətbiqlər üçün vacib ola bilər. Faktiki istilik performansı əyləc gücünə, iş dövrünə, ətraf mühitin temperaturuna, kabinetin ventilyasiyasına, quraşdırma boşluğuna və işləmə tezliyinə asılıdır.
Quraşdırma və işə salma müvafiq məhsul sənədlərinə və elektrik tələblərinə uyğun olaraq ixtisaslı elektrik işçiləri tərəfindən tamamlanmalıdır.
İstehsal və Keyfiyyət Mülahizələri
Çin istehsalçısı və ya təchizatçısından əyləc doğrayıcısı alan sənaye müştəriləri üçün məhsulun performansı istehsal qabiliyyəti, sınaq prosedurları, sənədlər və texniki dəstək ilə birlikdə qiymətləndirilməlidir.
Dufyu Electric əyləc kəsiciləri, əyləc rezistorları, əyləc qurğuları, reaktorlar, filtrlər, transformatorlar və sənaye rezistorları da daxil olmaqla sənaye sürücüsü və gücə nəzarət proqramları üçün güc elektronikası komponentləri istehsal edir.
Məhsulun konfiqurasiyasından asılı olaraq keyfiyyətə nəzarət aşağıdakıları əhatə edə bilər:
- Daxil olan materialın yoxlanılması
- Elektrik bağlantısının yoxlanılması
- İzolyasiya müqavimət testi
- Dielektrik gücü testi
- Keçid funksiyasının yoxlanılması
- Qoruma funksiyasının yoxlanılması
- Soyutma fanının yoxlanılması
- Terminal və ölçü yoxlaması
- Son məhsulun yoxlanılması və qablaşdırılması
CBU Series GB/T 12668-in müvafiq tələblərinə uyğun olaraq istehsal olunur, Dufew Electric isə keyfiyyət və məhsula uyğunluq sistemi çərçivəsində müvafiq ISO və CE sertifikatlarını saxlayır. Xüsusi sertifikatlaşdırma sənədləri və texniki qeydlər seçilmiş modelə və layihə tələblərinə uyğun olaraq təsdiqlənməlidir.
Əyləc kəsiciləri haqqında tez-tez verilən suallar
1. Əyləc kəsicisinin əsas məqsədi nədir?
Əyləc kəsicisi mühərrikin yavaşlaması və ya əsaslı təmir əməliyyatı zamanı VFD-nin DC avtobusuna qaytarılan bərpaedici enerjiyə nəzarət edir. Həddindən artıq DC avtobus gərginliyinin qarşısını almaq üçün artıq enerjini əyləc rezistoruna çevirir.
2. Əyləc kəsicisi əyləc rezistorunu əvəz edirmi?
Xeyr. İki komponent müxtəlif funksiyaları yerinə yetirir. Əyləc kəsicisi keçid yolunu idarə edir, əyləc rezistoru isə regenerativ elektrik enerjisini istiliyə çevirir. Onlar adətən birlikdə işləmək üçün nəzərdə tutulub.
3. Bir əyləc kəsicisi yüksək güclü əyləc tətbiqini dəstəkləyə bilərmi?
Bu, tələb olunan əyləc gücünə, iş dövrünə, DC avtobus gərginliyinə, rezistor konfiqurasiyasına və seçilmiş modelə bağlıdır. Tək vahid yetərli olmadıqda, sistem dizaynına uyğun olaraq bir neçə uyğun doğrayıcı paralel olaraq birləşdirilə bilər.
4. Dufew CBU Series hansı gərginlik sistemlərini dəstəkləyə bilər?
CBU Series 220V, 380V və 690V sürücü sistemləri üçün mövcuddur. Müvafiq model və əyləc gərginliyi VFD-nin DC avtobusunun xüsusiyyətlərinə və tətbiqinə uyğun olaraq seçilməlidir.
5. Əyləc kəsicisi tələb edilərkən hansı məlumat verilməlidir?
Dəqiq texniki seçim üçün sürücünün modelini, sistem gərginliyini, mühərrik gücünü, yük növünü, yavaşlama vaxtını, əyləc tezliyini, tələb olunan əyləc gücünü, əyləc rezistorunun spesifikasiyalarını, iş dövrü, ətraf mühit şəraiti və mövcud olduqda quraşdırma tələblərini təmin edin.
Nəticə
Düzgün seçilmişƏyləc kəsicisitələb olunan VFD tətbiqlərində bərpaedici enerjiyə nəzarətdə və sabit DC avtobus gərginliyini saxlamaqda mühüm rol oynaya bilər. Liftlərdən və kranlardan tutmuş sentrifuqalara, konveyerlərə, tekstil avadanlığı və dəzgahlara qədər doğrayıcı, əyləc rezistoru, soyutma sistemi və mühafizə funksiyalarının düzgün kombinasiyası dinamik əyləc etibarlılığını artıra bilər. Yeni bir sürücü sistemi üçün əyləc doğrayıcısını qiymətləndirirsinizsə və ya gərginliyə, əyləc gücünə, rezistorun xüsusiyyətlərinə və iş dövrünə uyğun yardıma ehtiyacınız varsa,bizimlə əlaqə saxlayıntətbiq tələblərinizi Dufew Electric ilə müzakirə etmək və uyğun konfiqurasiyanı müəyyən etmək.
