Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

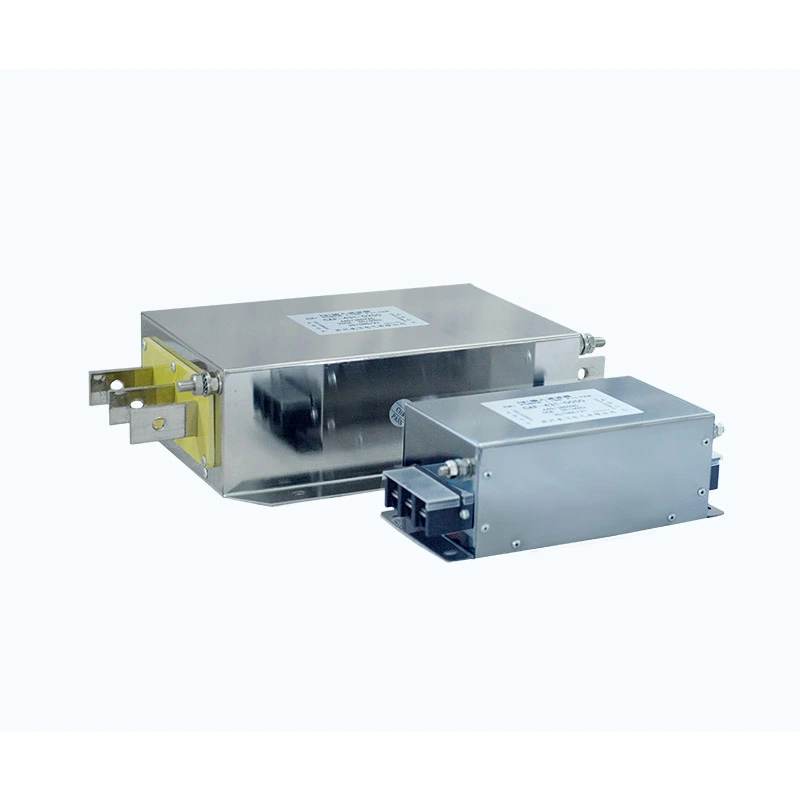

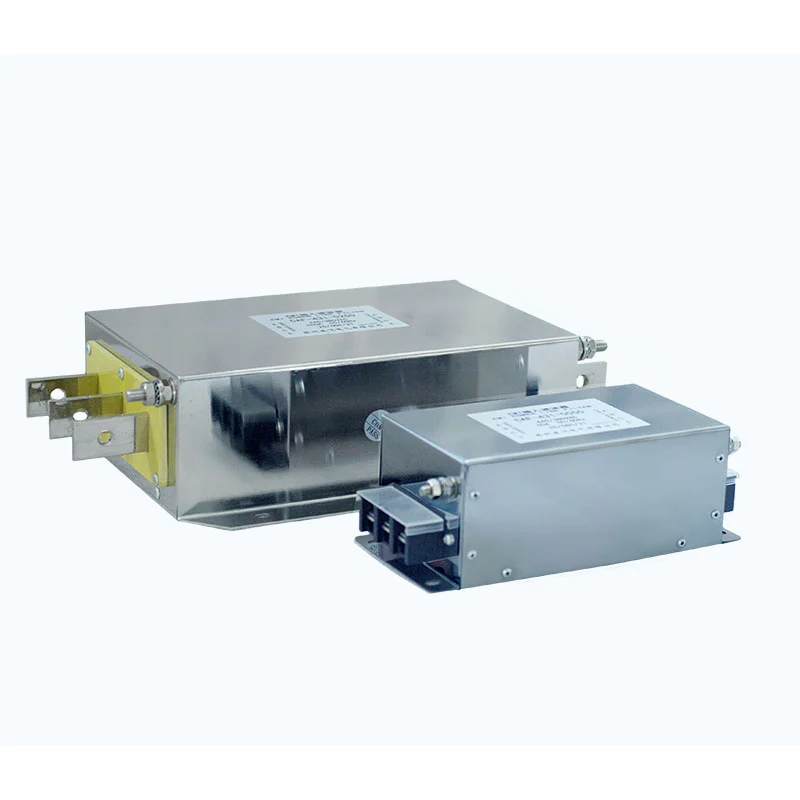

Dufew Electric Harmonic Filter VFD sistemləri və əməliyyat zamanı harmonik cərəyanlar yaradan digər qeyri-xətti yüklər üçün nəzərdə tutulmuşdur. Sürücü sisteminin giriş tərəfində quraşdırılmış, seçilmiş aşağı dərəcəli harmonikləri azaltmaq və enerji keyfiyyətini yaxşılaşdırmaq üçün filtr reaktorları, güc kondansatörləri və qeyri-induktiv söndürmə rezistorları ilə tənzimlənmiş LC dövrəsindən istifadə edir. Tipik hədəf harmoniklərinə 5-ci, 7-ci, 11-ci və 13-cü sıralar daxildir, son konfiqurasiya sistem gərginliyi, yük xüsusiyyətləri, harmonik spektr və tələb olunan filtrləmə performansı ilə müəyyən edilir.
Tipik performans parametrlərinə tam yükdə THDi <10%, THDv <5%, 0,98-dən yuxarı güc əmsalı, temperatur artımı ≤80K, səs-küy səviyyəsi ≤65dB və seçilmiş model və iş şərtlərinə uyğun olaraq 3000VAC-ə qədər dielektrik gücü daxildir.
VFD-lər, çeviricilər, rektifikatorlar və digər qeyri-xətti yüklər AC-DC çevrilməsi və keçid əməliyyatı zamanı harmonik cərəyanlar yarada bilər. Harmonik səviyyələr həddindən artıq olduqda, transformator və kabel itkilərini artıra, əlavə istiliyə səbəb ola bilər, güc amilini azalda bilər və həssas elektrik avadanlıqlarının dayanıqlığına təsir göstərə bilər.
Çoxsaylı qeyri-xətti yükləri olan sənaye elektrik şəbəkələri üçün müvafiq harmonik nəzarət sabit elektrik şəraitini saxlamağa və harmonik cərəyanların paylama sisteminə təsirini azaltmağa kömək edir.
Seçilmiş harmonik tezliklərdə aşağı empedanslı yol yaratmaq üçün reaktor və kondansatör parametrləri sistemə və harmonik xüsusiyyətlərə uyğun olaraq uyğunlaşdırılır. Bu, harmonik cərəyanların süzgəcdən keçməsinə imkan verir və eyni zamanda normal əsas tezlikli iş rejimini qoruyur.
Filtr, şəbəkə empedansı və qeyri-xətti yüklər arasında rezonansa nəzarət etmək üçün filtrləmə dövrəsinə qeyri-induktiv amortizasiya rezistorları daxil edilir. Bu, davamlı əməliyyat zamanı harmonik gücləndirməni məhdudlaşdırmağa və filtrləmə komponentlərində həddindən artıq cərəyan gərginliyini azaltmağa kömək edir.
Stabil filtrləmə performansı reaktor endüktansının, kondansatör tutumunun, sönümləmə müqavimətinin və istilik yayılmasının düzgün koordinasiyasından asılıdır. Dufew davamlı sənaye yükləri altında etibarlı performansı qorumaq üçün bu parametrləri elektrik reytinqinə və iş şəraitinə uyğun olaraq tənzimləyir.
Filtr seçimi yalnız nominal gücə deyil, quraşdırmanın faktiki elektrik xüsusiyyətlərinə əsaslanmalıdır. Dufew uyğun konfiqurasiya hazırlayarkən gərginlik, cərəyan, VFD tutumu, harmonik spektr, tələb olunan THDi və quraşdırma mühiti kimi sistem şərtlərini qiymətləndirir.
Mühəndislik dəstəyi harmonik analiz, filtr parametrlərinin hesablanması, elektrik konfiqurasiyası, mexaniki struktur və tətbiq təlimatlarını əhatə edə bilər. Müştərilər texniki qiymətləndirmə üçün harmonik ölçmə məlumatlarını, tək xətt diaqramlarını, avadanlıq spesifikasiyalarını və ya iş şəraitini təmin edə bilərlər.
Tənzimlənmiş filtrləmə sxemi VFD-lər və digər qeyri-xətti yüklər tərəfindən yaranan xarakterik harmonik cərəyanları azaldır, cərəyan dalğa formasının təhrifini azaltmağa və transformatorlar, kabellər və digər paylayıcı avadanlıqlar vasitəsilə harmonik dövriyyəni azaltmağa kömək edir.
Harmonik cərəyan və reaktiv güc effektlərini həll etməklə filtr güc amilini yaxşılaşdırmağa, reaktiv güc tələbini azaltmağa və elektrik paylama sistemində itkiləri azaltmağa kömək edə bilər.
Harmonik təhrifin azaldılması transformatorların, paylayıcı avadanlıqların, sənaye avtomatlaşdırma sistemlərinin və digər elektrik yüklərinin, xüsusən qeyri-xətti avadanlıqların yüksək nisbəti olan qurğuların iş şəraitini yaxşılaşdıra bilər.
| Seçim faktoru | Nəzərə almaq |
|---|---|
| Sistem Gərginliyi | 220V / 380V / 690V / 1140V |
| Yük növü | VFD-lər, çeviricilər, qeyri-xətti sənaye yükləri |
| Nominal cərəyan | Qoşulmuş avadanlığın tutumu əsasında |
| Harmonik Vəziyyət | THDi ölçülməsi və ya sistem analizi |
| Performans Hədəfi | Tələb olunan harmonik reduksiya səviyyəsi |
| Quraşdırma Vəziyyəti | Kabinet sahəsi və ekoloji tələblər |
Dufew faktiki tətbiq tələblərinə uyğun olaraq uyğun filtr konfiqurasiyalarını tövsiyə edə bilər.
Dufew Harmonik Filtr həlləri harmonik təhrifin avadanlığın işinə təsir etdiyi sənaye enerji sistemləri üçün uyğundur.
| Ərizə | Əsas Tələb |
|---|---|
| VFD sistemləri | Harmonik cərəyan təhrifini azaldın |
| Çoxlu sürücü sistemləri | Elektrik şəbəkəsinin sabitliyini yaxşılaşdırın |
| Sənaye avtomatlaşdırılması | Etibarlı elektrik əməliyyatını qoruyun |
| Liftlər | Tez-tez sürətlənmə zamanı harmonik təsiri azaldın |
| Kranlar və qaldırıcı avadanlıqlar | Dinamik yük əməliyyatını dəstəkləyin |
| UPS sistemləri | Enerji keyfiyyətini yaxşılaşdırın |
| Batareya doldurma sistemləri | Harmonik təsiri azaldın |
| İnduksiya istilik avadanlığı | Elektrik uyğunluğunu yaxşılaşdırın |
| Bərpa olunan enerji sistemləri | Stabil şəbəkə bağlantısını dəstəkləyin |
Nümunə: HFL-4 3 1-0490
| Kod | Təsvir |
|---|---|
| HFL | Dufew Elektrik Harmonik Filtr Seriyası |
| 4 | Gərginlik səviyyəsi (2=220V, 4=380V, 6=690V) |
| 3 | Faza sayı (3=Üçfazalı, 1=Birfazalı) |
| 1 | Filtr konfiqurasiyası |
| 0490 | Nominal cərəyan (0490=490A) |
| Parametr | Spesifikasiya |
|---|---|
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC |
| Tezlik | 50Hz / 60Hz |
| Daşıyıcı Tezliyi | 2kHz - 6kHz |
| Nominal cərəyan | 5A - 1200A |
| Filtrləmə Performansı | THDi <10%, THDv <5% |
| Güc faktoru | Tam yükdə PF >0,98 |
| Həddindən artıq yükləmə qabiliyyəti | 30 dəqiqə ərzində 120% nominal cərəyan |
| Temperatur yüksəlişi | ≤80K |
| Səs-küy Səviyyəsi | ≤65dB |
| Dielektrik Gücü | 3000VAC / 50Hz / 10S |
| İzolyasiya Müqaviməti | ≥100MΩ |
| Qoruma dərəcəsi | IP00 / IP22 |
| İzolyasiya sinfi | Sinif F (155℃) |
| Standartlar | IEC61000 / GB/T14549-1993 |
Dufew Electric harmonik filtrlər, reaktorlar, əyləc rezistorları, transformatorlar və fərdiləşdirilmiş elektrik həlləri daxil olmaqla sənaye enerji elektronikası komponentləri üzrə ixtisaslaşmışdır.
Harmonik filtrasiya məhsulları üçün Dufew diqqət yetirir:
- Reaktor istehsalı və parametrlərin uyğunlaşdırılması
- Kondansatör seçimi və inteqrasiyası
- Rezonans xarakteristikasının yoxlanılması
- Elektrik təhlükəsizliyi testi
- Performansın yoxlanılması
Hər bir məhsul yoxlamadan keçir, o cümlədən:
| Yoxlama maddəsi | Məqsəd |
|---|---|
| İzolyasiya müqavimət testi | İzolyasiya etibarlılığını yoxlayın |
| Dielektrik müqavimət testi | Elektrik təhlükəsizliyini təsdiqləyin |
| Elektrik parametrlərinin yoxlanılması | Dizayn performansını təmin edin |
| Temperatur artımı testi | İstilik qabiliyyətini yoxlayın |
| Son yoxlama | İstehsal keyfiyyətini təsdiqləyin |
Dufew dəstəkləyir:
- OEM istehsalı
- Xüsusi harmonik həllər
- Mühəndislik sahəsində əməkdaşlıq
- Layihə əsaslı texniki dəstək
Mövcud sənədlərə ISO keyfiyyət idarəetmə sertifikatı, CE sertifikatı və məhsul test hesabatları daxildir.
Dufew sənaye elektrik məhsulları üçün ixrac standartlı qablaşdırma həlləri təqdim edir.
Qablaşdırmaya daxildir:
- Nəmdən qorunma
- Zərbəyə davamlı fiksasiya
- Ağır modellər üçün gücləndirilmiş taxta qutular
- Məhsulun eyniləşdirmə etiketləri
- Çatdırılma ilə birlikdə texniki sənədlər
Müştəri spesifikasiyalarına uyğunluğu təmin etmək üçün çatdırılmadan əvvəl hər bir bölmə yoxlanılır.
| Müqayisə | Harmonik filtr | EMI Giriş Filtri |
|---|---|---|
| Əsas Funksiya | Harmonik təhrifi azaldın və enerji keyfiyyətini yaxşılaşdırın | Elektromaqnit müdaxiləsini dayandırın |
| Hədəf | 5/7/11/13 harmoniklər | Yüksək tezlikli aparılan və yayılan səs-küy |
| Dövrə Dizaynı | Söndürmə rezistoru ilə tənzimlənmiş LC dövrəsi | EMI filtrləmə şəbəkəsi |
| Ərizə | VFD sistemləri və qeyri-xətti yüklər | EMC həssas elektron avadanlıq |
| Əsas Fayda | Aşağı THDi və təkmilləşdirilmiş şəbəkə sabitliyi | Azaldılmış elektrik səs-küyü |
Tipik bir filtrləmə sxemi reaktorlardan, kondansatörlərdən və amortizatorlardan istifadə edir. Bu komponentlər seçilmiş harmonik tezliklər üçün tənzimlənmiş yol yaratmaq üçün birlikdə işləyir və ümumi enerji keyfiyyətini yaxşılaşdırmağa kömək edir.
Seçim sistemin gərginliyindən, nominal cərəyandan, VFD gücündən, harmonik xüsusiyyətlərdən, THDi tələblərindən və quraşdırma şərtlərindən asılıdır. Dufew xüsusi tətbiq və əməliyyat tələblərinə əsaslanan tövsiyələr verir.
Bəli. Dufew tətbiq üçün uyğun konfiqurasiyanı müəyyən etmək üçün sistem parametrləri və tələb olunan filtrləmə performansı ilə birlikdə harmonik ölçmə nəticələrini qiymətləndirə bilər.
Birincisi, əsasən, qeyri-xətti yüklər tərəfindən yaradılan aşağı nizamlı harmonik cərəyanları azaltmaq üçün istifadə olunur, EMI filtri isə ilk növbədə keçid cihazlarının yaratdığı yüksək tezlikli müdaxiləni həll edir.
Dufew Electric VFD sistemləri, sənaye avtomatlaşdırma avadanlığı və enerjiyə çevrilmə tətbiqləri üçün fərdi həllər təqdim edir. Mühəndislik təcrübəsi, idarə olunan istehsal prosesləri və keyfiyyətin yoxlanılması prosedurları ilə Dufew, faktiki sistem tələblərinə əsaslanan filtr seçimini, parametrlərin uyğunlaşdırılmasını və tətbiq üçün xüsusi konfiqurasiyaları dəstəkləyir.
Məhsul spesifikasiyası, texniki qiymətləndirmə və fərdi layihə dəstəyi üçün Dufew Electric ilə əlaqə saxlayın.
