Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

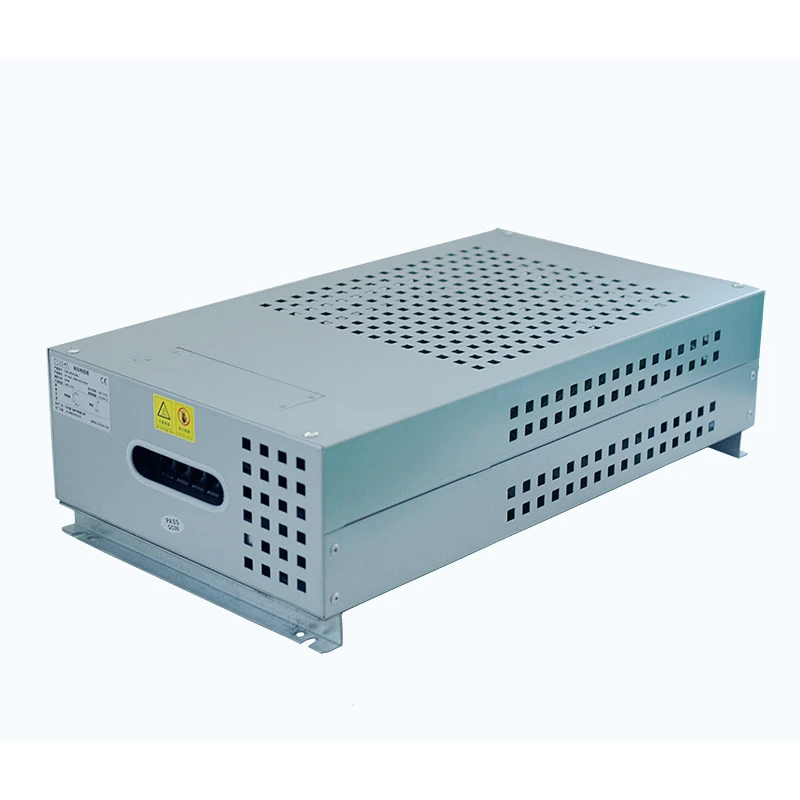

Dufew Yüksək Güclü Rezistor qutusu yüksək güclü enerjinin yayılması tələblərinə cavab vermək üçün çoxlu büzməli rezistor elementlərini yığcam metal korpusda birləşdirir.
Rezistor vahidləri müxtəlif güc və müqavimət tələblərinə uyğun olaraq ardıcıl və ya paralel bağlana bilər. Korpus təhlükəsiz və rahat quraşdırma üçün inteqrasiya edilmiş terminallar və temperaturdan qorunma cihazları olan alüminium-sink örtüklü polad lövhədən hazırlanmışdır.
Fərdiləşdirilə bilən spesifikasiyalar və çoxsaylı soyutma konfiqurasiyaları ilə bu məhsul inverter əyləc sistemləri, sənaye sınaq avadanlığı, enerji saxlama tətbiqləri və geniş miqyaslı sürücü sistemləri üçün uyğundur.
| Parametr | Spesifikasiya |
|---|---|
| Güc diapazonu | 1kVt-30kVt |
| İş gərginliyi | ≤1200V |
| Müqavimət Aralığı | 0.01Ω-1kΩ |
| Müqavimət Tolerantlığı | ±3% / ±5% / ±10% |
| Qoruma dərəcəsi | IP20 / IP23 |
| Temperatur əmsalı | ≤300 ppm/℃ |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| Standart | GB-5792 |
Misal: CRB 10KW 13.6R J
| Kod | Təsvir |
|---|---|
| CRB | Yüksək Güclü Rezistor qutusu |
| 10KVt | Nominal güc |
| 13.6R | Qiymətləndirilmiş Müqavimət |
| J | Müqavimət Tolerantlığı (K=10%, J=5%, H=3%) |
Düzgün Yüksək Güclü Rezistor qutusunun seçilməsi elektrik tələblərindən, iş şəraitindən və quraşdırma mühitindən asılıdır. Əsas seçim amillərinə aşağıdakılar daxildir:
Enerji istehlakı tələblərinə, yük şəraitinə və iş dövrlərinə uyğun olaraq uyğun güc tutumunu seçin.
Müqavimət dəyəri sabit enerjinin yayılmasını təmin etmək üçün sistemin gərginliyinə, cari tələblərə və tətbiq şərtlərinə uyğun olmalıdır.
Uyğun soyutma konfiqurasiyasını seçmək üçün əməliyyat müddətini, quraşdırma yerini və istilik yayılması şərtlərini nəzərə alın.
Fərqli tətbiqlər üçün müxtəlif qapaq strukturları, qorunma səviyyələri və mexaniki dizaynlar tələb oluna bilər.
Rezistor qutusunun tam avadanlıq sisteminə uyğun olmasını təmin etmək üçün qoşulma üsullarını, quraşdırma tələblərini, mühafizə funksiyalarını və sistem inteqrasiya şərtlərini nəzərdən keçirin.
Yüksək güclü sənaye tətbiqləri üçün nəzərdə tutulmuş rezistor sistemi müxtəlif əməliyyat tələblərinə cavab vermək üçün konfiqurasiya edilə bilər, o cümlədən inverter əyləci, enerji saxlama boşalma testi, sənaye avadanlığının köhnəlməsi testləri və simulyasiya edilmiş güc yükü tətbiqləri.
Daxili rezistor sxemləri bir çox müstəqil güc bölmələrinə bölünə bilər ki, bu da sistemin aşağı yükdə istismara vermə, nominal güc əməliyyatı və qısamüddətli həddindən artıq yükləmə testi kimi müxtəlif iş şəraitinə uyğunlaşmasına imkan verir.
Bu çevik konfiqurasiya avadanlığın uyğunlaşma qabiliyyətini yaxşılaşdırır, sınaq proseslərini asanlaşdırır və müxtəlif tətbiqlər üçün çoxsaylı rezistor həllərinə ehtiyacı azaldır.
Korpus strukturu, büzməli rezistorlar, alüminium yerləşdirilmiş rezistorlar və boru rezistor elementləri daxil olmaqla, xüsusi tətbiq tələblərinə uyğun olaraq müxtəlif rezistor elementlərini dəstəkləyir.
Etibarlı performansa nail olmaq üçün təmiz istehsal sahələri, tozlu mühitlər, yağlı sənaye sahələri və digər tələbkar iş şəraiti üçün müxtəlif konfiqurasiyalar seçilə bilər.
The internal enclosure adopts an independent cooling chamber design, providing dedicated airflow channels for different resistor groups. This structure helps reduce heat accumulation between circuits and improves overall thermal stability during operation.
Çoxlu eksenel ventilyatorlar qızdırıcı elementlər boyunca istiqamətli hava axını təmin edərək, davamlı yüksək güclə işləmə zamanı istilik yayılmasının səmərəliliyini artırır.
Optimallaşdırılmış ventilyasiya dizaynı 24 saatlıq ağır yük sınaqları da daxil olmaqla, uzunmüddətli tətbiqlər üçün sabit temperatur performansını saxlamağa kömək edir.
Hər bir elektrik bölməsi müstəqil temperatur monitorinqi və mühafizə açarları ilə təchiz olunmuşdur ki, bu da istismar zamanı anormal vəziyyətləri tez aşkar etməyə və idarə etməyə imkan verir.
Bu dizayn təmin edir:
- Fərdi nasazlıq izolyasiyası
- Digər dövrələrə təsirin azaldılması
- Təkmilləşdirilmiş sistem əlçatanlığı
Bir filial anormal temperatur şəraiti ilə qarşılaşdıqda, digər sxemlər normal işləməyə davam edərkən, təsirlənmiş dövrə ayrıla bilər.
Korpus və daxili komponentlər UL94V-2 alov gecikdirici tələblərinə uyğundur, həddindən artıq yüklənmə zamanı və uzunmüddətli sənaye istifadəsi zamanı təhlükəsizlik performansını yaxşılaşdırmağa kömək edir.
Əsas dövrə yüksək güclü iş şəraitində etibarlı cərəyan ötürülməsini təmin etmək üçün qatılaşdırılmış inteqrasiya olunmuş mis şinləri qəbul edir.
Gücləndirilmiş struktur aşağıdakılara nail olmağa kömək edir:
- Aşağı gərginlik itkisi
- Azaldılmış keçirici istilik
- Təkmilləşdirilmiş uzunmüddətli cərəyan keçirmə qabiliyyəti
Adi nazik terminallar və ya mis zolaqlar ilə müqayisədə, bu şin dizaynı davamlı yüksək cərəyan tətbiqləri üçün daha yaxşı sabitlik təmin edir.
Mis şin sistemi müxtəlif sınaqdan keçmiş avadanlıq, paralel sistemlər və fərdiləşdirilmiş elektrik sxemləri ilə daha asan inteqrasiyaya imkan verən çoxsaylı əlaqə mövqelərini təmin edir.
Yüksək Güclü Rezistor qutusu etibarlı enerji udma, yük simulyasiyası, cərəyan nəzarəti və yüksək güclü müqavimət həlləri tələb edən sənaye tətbiqlərində geniş istifadə olunur. Tipik tətbiq sahələrinə aşağıdakılar daxildir:
Ağır sənaye sahələrində rezistor sistemi adətən metallurgiya istehsalat avadanlığına, böyük ötürmə sistemlərinə və yüksək güc şəraitində sabit işləmə tələb olunan ağır yük maşınlarına tətbiq edilir.
Enerji saxlama və elektrik sınaq tətbiqləri üçün o, idarə olunan yük şəraiti və etibarlı performans yoxlanmasını təmin etmək üçün enerji saxlama test platformalarına, batareya boşalma test sistemlərinə və yüksək güclü elektrik sınaq avadanlığına inteqrasiya oluna bilər.
Sistem tez-tez əməliyyat zamanı effektiv enerji israfı və sabit əyləc performansı tələb edən liman kranları, ağır yük maşınları və qaldırıcı sistemlər üçün uyğundur.
Sənaye avtomatlaşdırma və sürücü tətbiqlərində etibarlı güc nəzarətini və sistemin qorunmasını dəstəkləmək üçün böyük invertor sürücü sistemləri, motor əyləc tətbiqləri və avtomatlaşdırma avadanlığı ilə istifadə edilə bilər.
| Performans elementi | Test Vəziyyəti | Tələb |
|---|---|---|
| Dielektrik Gücü | 2500VAC/50Hz/60S | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 10 dəfə nominal güc 5S | Görünən zərər yoxdur |
| Uzunmüddətli Yük Ömrü | Siklik əməliyyat (10S boşalma, 90S interval) | >9000h |
| Nəm İstilik Testi | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Temperatur Velosipedi | -55 ℃, 55 ℃, 155 ℃ / hər biri 15 dəq, 5 dövrə | △R≤±(2%R+0,05Ω) |
| İstilik müqaviməti | 350 ℃/2 saat | Açıq rəng dəyişikliyi və ya zədə yoxdur |
| Temperatur əmsalı | Nominal yük və statik müqavimət | <300 ppm/℃ |
| Alov gecikdirici | 5 dəqiqə ərzində 10 dəfə nominal güc | Alovsuz qırmızı istilik |
| Performans elementi | Test Vəziyyəti | Tələb |
|---|---|---|
| Terminal Gücü | 45N/30S | Boşluq və ya görünən zədə yoxdur |
| Vibrasiya Müqaviməti | 5-200Hz, 1g, 98m/S² | Struktur zərər yoxdur |
| Lehimləmə İstilik Müqaviməti | Terminal 3S üçün 350±5℃ temperaturda batırılır | △R≤±(1%R+0,05Ω) |
| Görünüş | Vizual yoxlama | Zərər yoxdur, aydın işarəsi var |
| Lehimləmə qabiliyyəti | Terminal 5S üçün 235±5℃ temperaturda batırılır | Lehim örtüyü >95% |
| Müqayisə maddəsi | Yüksək Güclü Rezistor qutusu | Adi Əyləc / Yük Rezistoru Qutu |
|---|---|---|
| Tətbiq diapazonu | Əyləc, boşalma testi, yaşlanma testləri və simulyasiya edilmiş yükləri dəstəkləyir | Adətən tək proqram ssenariləri üçün nəzərdə tutulmuşdur |
| Soyutma sistemi | Xüsusi hava axını kanalları olan müstəqil soyutma kameraları | Mümkün istilik yığılması ilə ümumi hava axını quruluşu |
| Qoruma Dizaynı | Hər bir güc bölməsi üçün fərdi temperatur qorunması | Adətən ümumi temperatur qorunmasını istifadə edir |
| Cari Daşıyan Quruluş | Yüksək cərəyanla işləmək üçün gücləndirilmiş mis şin | Məhdud cərəyan qabiliyyəti olan standart terminallar |
| Mexaniki Quruluş | Ağır iş şəraiti üçün uyğun gücləndirilmiş korpus | Daha yüngül tətbiqlər üçün standart sac metal konstruksiya |
Dufew Electric yüksək güclü rezistorlar qutusu, əyləc rezistorları və sənaye ötürücü sistemlər, sınaq avadanlığı və enerji tətbiqləri üçün fərdiləşdirilmiş rezistor birləşmələri daxil olmaqla sənaye rezistor məhsullarının dizaynı və istehsalında ixtisaslaşıb.
Bizim istehsal prosesimiz rezistor elementinin yığılması, elektrik konfiqurasiyası, korpusun hazırlanması, komponentlərin inteqrasiyası, performans sınağı və yekun yoxlama da daxil olmaqla tam istehsal dövrünü əhatə edir.
Peşəkar mühəndis dəstəyi və standartlaşdırılmış istehsal prosedurları ilə Dufew etibarlı rezistor həllərini təmin edə bilər:
- Fərdi güc və müqavimət konfiqurasiyaları
- Çevik korpus və soyutma dizaynları
- Tam elektrik performans testi
- Stable batch production capability
- OEM layihələri və sənaye avadanlıqları istehsalçılarına dəstək
Hər bir məhsul tələb olunan sənaye mühitlərində sabit elektrik performansını, mexaniki etibarlılığı və uzunmüddətli əməliyyat təhlükəsizliyini təmin etmək üçün ciddi keyfiyyət nəzarətindən keçir.
Müxtəlif sənaye tətbiqləri fərqli güc səviyyələri, müqavimət dəyərləri və quraşdırma şərtləri tələb edir. Dufew xüsusi layihə tələblərinə əsaslanaraq fərdiləşdirilmiş Yüksək Güclü Rezistor qutusu həlləri təqdim edir.
Fərdiləşdirmə seçimlərinə aşağıdakılar daxildir:
- Nominal güc və müqavimət dəyəri
- İş gərginliyi və cərəyan gücü
- Soyutma konfiqurasiyası
- Korpusun ölçüləri və montaj strukturu
- Terminalın təşkili
- Qoruma tələbləri
Peşəkar rezistor dizaynı və istehsal qabiliyyəti ilə Dufew müştərilərə sənaye sınaqları, enerji boşalması, əyləc sistemləri və ağır avadanlıq tətbiqləri üçün etibarlı həllər hazırlamağa kömək edir.
Dufew elektrik təhlükəsizliyini, mexaniki gücü və uzunmüddətli istismar etibarlılığını yoxlamaq üçün hərtərəfli keyfiyyət yoxlamaları həyata keçirir.
Keyfiyyətə nəzarət daxildir:
- Xammalın yoxlanılması
- Elektrik performans testi
- Temperaturdan qorunma testi
- Son məhsulun yoxlanılması
Dufew məhsulun ölçüsünə və daşınma tələblərinə uyğun olaraq peşəkar qablaşdırma həlləri təqdim edir.
Qablaşdırma xüsusiyyətləri:
- Təhlükəsiz daxili fiksasiya
- Zərbə və vibrasiyadan qorunma
- Beynəlxalq daşımalar üçün uyğundur
- Fərdi və toplu sifarişlər üçün dəstək
Yüksək Güclü Rezistor qutusu yüksək güclü invertor əyləc sistemləri, sənaye yükü sınağı, enerji saxlama boşalma sistemləri, qaldırıcı avadanlıqlar, külək enerjisi sistemləri və böyük enerji istehlakı qabiliyyəti tələb edən digər proqramlar üçün uyğundur.
Temperaturdan qorunma açarı daxili temperatura nəzarət edir və həddindən artıq temperaturdan qorunma təmin edir. Anormal istilik şəraiti baş verdikdə, həddindən artıq istiləşmə risklərini azaltmaq və sistemin etibarlılığını artırmaq üçün müvafiq dövrəni ayırır.
Bəli. Dufew güc reytinqinin, müqavimət dəyərinin, korpus ölçülərinin, mühafizə dərəcəsinin, rezistor konfiqurasiyasının və qoşulma üsullarının fərdiləşdirilməsini dəstəkləyir.
Əməliyyat zamanı effektiv istilik yayılmasını təmin etmək üçün düzgün havalandırma sahəsi, hava axını istiqaməti, ətraf mühitin temperaturu və quraşdırma yeri nəzərə alınmalıdır.
Davamlı iş performansı nominal güc, yükləmə müddəti, soyutma səmərəliliyi, ətraf mühitin temperaturu və istilik idarəetmə dizaynından təsirlənir. Düzgün konfiqurasiya uzunmüddətli iş şəraitində sabit işləməyi təmin edir.
Yüksək Güclü Rezistor qutusu müxtəlif sənaye mühitləri üçün nəzərdə tutula bilər. Qoruma səviyyəsi, korpus strukturu və komponent seçimi toz, rütubət, temperatur dəyişiklikləri və ya açıq havada quraşdırma kimi şərtlərə uyğun olaraq fərdiləşdirilə bilər.
Bəli. Çoxlu rezistor qutuları daha yüksək güc tutumu tələb edən sistemlər üçün konfiqurasiya edilə bilər. Təhlükəsiz və etibarlı işləməyi təmin etmək üçün düzgün elektrik uyğunluğu, quraşdırma məsafəsi və istilik yayılması mülahizələri tələb olunur.
Dufew sənaye rezistorlarının dizaynı və istehsalı üzrə ixtisaslaşmışdır, xüsusi rezistor həlləri, ciddi keyfiyyətə nəzarət və sənaye avadanlığı istehsalçıları, sınaq sistemləri və enerji tətbiqləri üçün tam performans testini təmin edir.
Sənaye avadanlıqlarınız və ya sınaq sisteminiz üçün yüksək güclü rezistor həlli axtarırsınız?
Güc reytinqi, müqavimət dəyəri, iş gərginliyi, iş dövrü, soyutma tələbləri və quraşdırma şərtləri daxil olmaqla tətbiq məlumatlarınızı bizə göndərin. Dufew uyğun Yüksək Güclü Rezistor Box konfiqurasiyası və texniki dəstəyi təmin edəcək.
Xüsusi rezistor həlləri üçün bu gün kotirovka tələb edin.
