Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.
Yük müqaviməti qutusu elektrik avadanlıqlarının faktiki enerji istehlakı şərtlərini simulyasiya etmək üçün rezistor elementlərindən istifadə edən elektrik sınaq cihazıdır. Əməliyyat zamanı elektrik enerjisini idarə olunan istiliyə çevirərək, mühəndislərə çıxışın dayanıqlığını, yük tutumunu, həddindən artıq yüklənməyə reaksiyasını, qoruma funksiyalarını və uzunmüddətli əməliyyat etibarlılığını qiymətləndirməyə imkan verir.
Əsasən motorun ləngiməsindən regenerativ enerjini udmaq üçün nəzərdə tutulmuş əyləc rezistoru həllərindən fərqli olaraq, yük rezistoru qutusu enerji mənbələrinin və enerjiyə çevrilmə avadanlığının işini yoxlamaq üçün idarə olunan sınaq yükü kimi fəaliyyət göstərir.
Daxili rezistor montajı müxtəlif yük konfiqurasiyalarına nail olmaq üçün ardıcıl və paralel bağlantılar vasitəsilə təşkil edilmiş çoxlu büzməli rezistor elementlərindən ibarətdir. Müstəqil yük bölmələri istifadəçilərə ümumi aparat strukturunu dəyişdirmədən müxtəlif rezistor qruplarını dəyişdirərək sınaq şərtlərini tənzimləməyə imkan verir.
İş prosesini aşağıdakı kimi təsvir etmək olar:
Güc Avadanlığının Çıxışı → Yük Rezistoru Qutusu Girişi → Rezistor Yük İstehlakı → Performans Məlumatının Qiymətləndirilməsi

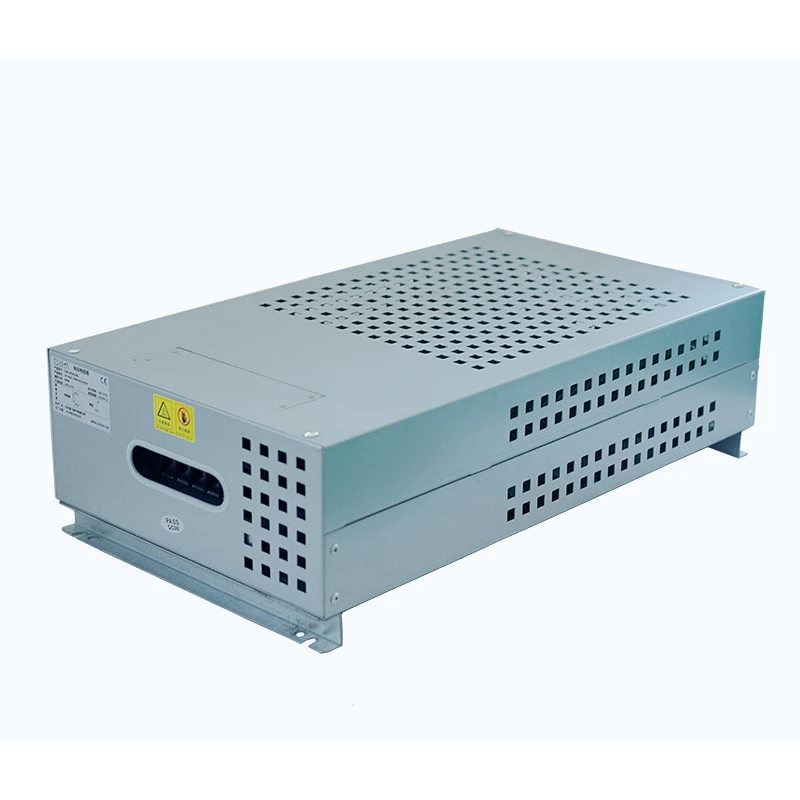

Korpus, mexaniki qorunma, səmərəli istilik yayılması, korroziyaya davamlılıq və rahat quraşdırma təmin edən alüminium-sink örtülmüş polad təbəqədən hazırlanmışdır. Xarici elektrik bağlantısı üçün xüsusi klemens bloku inteqrasiya olunub, isteğe bağlı məcburi hava soyutma isə davamlı yüksək enerji ilə işləmə tələb edən proqramlar üçün mövcuddur.
| Parametr | Spesifikasiya |
|---|---|
| Güc diapazonu | 1KW-30KW |
| İş gərginliyi | ≤1200V |
| Müqavimət Aralığı | 0.01Ω --- 1KΩ |
| Müqavimət Tolerantlığı | ±3/±5/±10 |
| Qoruma dərəcəsi | IP20/IP23 |
| Temperatur əmsalı | ≤300 ppm/℃ |
| Alov gecikdirici dərəcəsi | UL 94V-2 |
| Standart Uyğunluq | GB-5792 |
Avadanlıq UPS-in nominal çıxış qabiliyyətini, həddindən artıq yüklənmə reaksiyasını, gərginliyin sabitliyini və uzunmüddətli əməliyyat performansını yoxlamaq üçün idarə olunan yük şəraitini təmin edir. Müxtəlif yük səviyyələrini tətbiq etməklə mühəndislər faktiki əməliyyat tələblərini daha yaxından əks etdirən şəraitdə UPS davranışını qiymətləndirə bilərlər.
Süni elektrik yükü kimi, avadanlıq istismara verməzdən əvvəl və ya planlı təmir zamanı generatorun gücünü yoxlamaq üçün istifadə edilə bilər. Tipik tətbiqlərə dizel generatorunun sınağı, ehtiyat güc sisteminin təftişi və müəyyən edilmiş yük şəraitində çıxış performansını təsdiq etməyə kömək edən zavod qəbulu sınağı daxildir.
Nəzarət olunan rezistiv yük mühəndislərə çıxış cərəyanı qabiliyyətini, istilik performansını, mühafizə funksiyalarını və çeviricilərin və enerji təchizatının uzunmüddətli işləmə etibarlılığını qiymətləndirməyə imkan verir. Tənzimlənən yük şəraiti də avadanlığın istismarının müxtəlif mərhələlərində sınaqları dəstəkləyir.
Sistem akkumulyator sistemləri, PCS avadanlığı və enerji idarəetmə sistemləri üçün idarə olunan boşalma yüklərini təmin edir və mühəndislərə müəyyən elektrik şəraitində boşalma performansını və iş sabitliyini qiymətləndirməyə imkan verir.
Daxili sxemlər bir çox müstəqil yük qruplarına bölünür, bu da gücün tələb olunan sınaq profilinə uyğun olaraq tədricən tənzimlənməsinə imkan verir. Bu konfiqurasiya çevik yük birləşmələrini, təkrarlanan sınaq şərtlərini və ayrı-ayrı bölmələr yoxlama tələb etdikdə nasazlığın daha asan izolyasiyasını dəstəkləyir.
Sistem yüngül yüklə işdən tutmuş tam yüklənmə və qısamüddətli həddindən artıq yüklənmə sınaqlarına qədər müxtəlif yük şəraitlərini təkrar edə bilər ki, bu da mühəndislərə daha geniş əməliyyat diapazonunda avadanlığın performansını qiymətləndirməyə imkan verir.
| Test Vəziyyəti | Məqsəd |
|---|---|
| Yüngül Yük | Aşağı güclə işləməyi yoxlayın |
| Yarım yük | Orta yük performansını yoxlayın |
| Tam Yük | Nominal tutumu təsdiqləyin |
| Həddindən artıq yükləmə | Qoruma qabiliyyətini qiymətləndirin |
İnteqrasiya edilmiş terminal strukturu həm AC, həm də DC sınaq tətbiqləri üçün konfiqurasiya edilə bilər ki, bu da müxtəlif növ enerji avadanlıqlarını sınaqdan keçirərkən daha çox çeviklik təmin edir. 1200V maksimum iş gərginliyi ilə sistem əsas rezistor strukturunda dəyişiklik tələb etmədən bir sıra sənaye güc testi tələblərini yerinə yetirə bilər.
Quraşdırmadan əvvəl sınaqdan keçirilmiş avadanlığın çıxış gücünə, tələb olunan sınaq şərtlərinə və quraşdırma mühitinə uyğun olaraq müvafiq güc reytinqini, müqavimət dəyərini və qoruma dərəcəsini seçin. Sınaq zamanı enerjinin təhlükəsiz yayılması üçün spesifikasiyaların düzgün uyğunlaşdırılması vacibdir.
Quraşdırmadan əvvəl avadanlığın bütöv və istismara hazır olduğunu təsdiqləmək üçün korpusu, terminal bloklarını və soyutma sistemini yoxlayın. Hər hansı görünən zədə və ya anormallıq elektrikə qoşulmazdan əvvəl aradan qaldırılmalıdır.
Avadanlığı istiliyin yayılması üçün kifayət qədər boşluq olan yaxşı havalandırılan yerdə quraşdırın. Quraşdırma sahəsi yanan materiallardan, məhdud hava axını şəraitindən və təhlükəsiz işə təsir edə biləcək həddindən artıq rütubətdən uzaq olmalıdır.
Cihazı yerə və ya təyin edilmiş sınaq platformasına etibarlı şəkildə quraşdırmaq üçün korpusda verilmiş montaj deliklərindən istifadə edin. Quraşdırma strukturu avadanlığın çəkisinə və iş şəraitinə uyğun olmalıdır.
Test edilmiş avadanlığın çıxış terminallarını təchiz olunmuş naqil diaqramına uyğun olaraq yük giriş terminallarına birləşdirin. DC tətbiqləri üçün polarite təsdiqlənməlidir, eyni zamanda bütün terminal birləşmələri lazımi şəkildə bərkidilməli və gözlənilən cərəyana uyğun kabellərlə birləşdirilməlidir.
Tam elektrik əlaqəsini yoxladıqdan sonra, aşağı yük səviyyəsində sınaqlara başlayın və sınaq proseduruna uyğun olaraq aktiv yük hissələrini tədricən artırın. Əməliyyat zamanı avadanlığın müəyyən edilmiş diapazonda qalmasını təmin etmək üçün rezistorun temperaturuna və digər müvafiq iş şəraitinə nəzarət edin.
Dufew Load Rezistor Box uzunmüddətli elektrik sınaqları üçün nəzərdə tutulmuşdur və çatdırılmadan əvvəl elektrik və mexaniki performans yoxlanışından keçir. Sınaq müqavimət xüsusiyyətlərinə, elektrik təhlükəsizliyinə, mexaniki bütövlüyünə və müxtəlif yük şəraitində sabit işləməyə diqqət yetirir və sənaye sınaq mühitlərində etibarlı performansı təmin etməyə kömək edir.
| Elektrik Xüsusiyyətləri | Test şərtləri | Performans |
|---|---|---|
| Dielektrik Gücü | 2500VAC/50Hz/60S | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | İzolyasiya müqaviməti ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 10 dəfə nominal güc 5S | Görünən zərər yoxdur |
| Uzunmüddətli Yük Ömrü | Tsiklik əməliyyat (Boşaltma 10S, İnterval 90S) | 9000 saatdan çox |
| Davamlı Nəmli İstilik | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Sürətli Temperatur Dəyişikliyi | -55℃, 55℃, 155℃ hər biri 15 dəqiqə, 5 dövrə | △R≤±（2%R+0,05Ω） |
| İstilik müqaviməti | 350 ℃/2 saat | Açıq rəng dəyişikliyi və ya zədə yoxdur |
| Temperatur əmsalı | Nominal yük altında müqavimət və statik müqavimət arasında müqayisə | 300 ppm/℃-dən az |
| Alov gecikdirici | 5 dəqiqə üçün 10 dəfə nominal güc | Qırmızı parıltı, lakin alov yoxdur |
Korpus strukturu daşınma, quraşdırma və sənaye əməliyyat mühitinə tab gətirmək üçün nəzərdə tutulmuşdur. Mexanik sınaqlar terminal sisteminin və mənzil strukturunun uzunmüddətli istifadə zamanı etibarlılığını təmin edir.
| Mexaniki Xüsusiyyətlər | Test şərtləri | Performans |
|---|---|---|
| Terminal Gücü | 45N/30S | Boşaltma və ya görünən zərər yoxdur |
| Vibrasiya Müqaviməti | 5-200Hz、1g、98m/S² | Görünən struktur zərər yoxdur |
| Lehimləmə İstilik Müqaviməti | Qurğuşun terminalı 3S üçün 350±5℃ lehimə batırılır | △R≤±（1%R+0.05Ω） Görünən xarici zədə yoxdur, aydın işarələmə |
| Lehimləmə qabiliyyəti | Terminal 5S üçün 235±5℃ lehimə batırılır | Terminal səthinin lehimlə örtülməsi ≥95% |
Fərqli sınaq tələbləri fərqli yük şərtlərini tələb edir. Daxili rezistor qrupları bir çox müstəqil bölmələrə konfiqurasiya edilə bilər ki, bu da istifadəçilərə tətbiq olunan yükü faktiki sınaq prosedurlarına uyğun olaraq tənzimləməyə imkan verir.
Tipik konfiqurasiyalara aşağıdakılar daxildir:
| Yükləmə rejimi | Test Məqsədi |
|---|---|
| Aşağı Yük | Başlanğıc performansını və aşağı güclə işləməsini yoxlayın |
| Orta Yük | Qismən çıxış qabiliyyətini qiymətləndirin |
| Tam Yük | Nominal güc performansını təsdiqləyin |
| Həddindən artıq yüklənmə | Qoruma reaksiyasını və sistemin sabitliyini yoxlayın |
Bu bölmə dizaynı mühəndislərə bir neçə sabit dəyərli yük cihazı hazırlamaq əvəzinə bir vahidlə birdən çox sınaq keçirməyə imkan verir.
İstehsal sınağı, laboratoriya yoxlanışı və avadanlığın etibarlılığının qiymətləndirilməsi üçün yük avadanlığı tez-tez davamlı və tələbkar şəraitdə işləməlidir. Dufew Load Rezistor Box sabit müqavimət performansı, optimallaşdırılmış istilik yayılması strukturu, müstəqil rezistor qruplaşdırılması və uzunmüddətli yüksək güclü sınaqları dəstəkləmək üçün isteğe bağlı məcburi hava soyutma ilə dizayn edilmişdir.
Bu dizayn onu ardıcıl yükləmə şərtlərinin tələb olunduğu zavodun köhnəlmə testləri, generatorun performansının yoxlanılması, UPS etibarlılığının qiymətləndirilməsi və enerji təchizatı testi kimi tətbiqlər üçün uyğun edir.
Suzhou Dufew Electrical Co., Ltd. istehsal prosesi boyunca strukturlaşdırılmış keyfiyyətə nəzarət prosedurlarını tətbiq edir, material yoxlanışı, montaj nəzarəti və yekun performans yoxlanışını əhatə edir. Hər bir mərhələ elektrik etibarlılığını, mexaniki dayanıqlığı və ardıcıl məhsul performansını təmin etmək üçün idarə olunur.
İstehsaldan əvvəl rezistor elementlərinin, metal korpus materiallarının, terminal komponentlərinin və izolyasiya materiallarının keyfiyyətini yoxlamaq üçün daxil olan materiallar yoxlanılır.
Quraşdırma zamanı Dufew hazır məhsulun texniki tələblərə cavab verməsini təmin etmək üçün rezistorların qruplaşdırılmasına, elektrik birləşməsinin etibarlılığına, izolyasiya məsafəsinə və mexaniki bərkidilməyə nəzarət edir.
Çatdırılmadan əvvəl hər bir qurğu müqavimətin ölçülməsi, izolyasiya testi, dielektrik müqavimət testi, struktur yoxlaması və funksional performans yoxlanışı daxil olmaqla hərtərəfli yoxlamadan keçir.
Suzhou Dufew Electrical Co., Ltd. rezistorlar, əyləc sistemləri, reaktorlar, transformatorlar və güc filtrləri daxil olmaqla enerji elektronikası komponentləri üzrə ixtisaslaşıb. Sənaye avtomatlaşdırılması, enerji sistemləri və elektrik avadanlıqlarının tətbiqi sahəsində təcrübə vasitəsilə Dufew etibarlı sınaq mühitlərinin praktiki tələblərini başa düşür.
Fərqli sınaq layihələri fərqli elektrik və mexaniki konfiqurasiyalar tələb edir. Dufew nominal gücə, müqavimət dəyərinə, gərginlik səviyyəsinə, yük addımlarına, soyutma tələblərinə, korpus strukturuna və quraşdırma şərtlərinə uyğun olaraq fərdiləşdirilmiş həllər təqdim edir və müştərilərə xüsusi avadanlıq üçün uyğun sınaq performansına nail olmağa kömək edir.
Dufew mühəndislik yardımı, fərdi istehsal və standartlaşdırılmış istehsal prosesləri ilə avadanlıq istehsalçılarını, sistem inteqratorlarını, elektrik distribyutorlarını və sənaye istifadəçilərini dəstəkləyir. Bu imkanlar qlobal sənaye tətbiqləri üçün sabit təchizatı və etibarlı elektrik həllərini təmin etməyə kömək edir.
Yük testi sistemi yalnız kifayət qədər güc tutumu deyil, həm də dəqiq yük simulyasiyası, sabit uzunmüddətli əməliyyat və rahat əməliyyat tələb edir. Sabit tək rezistorlar və ya adi əyləc rezistoru həlləri ilə müqayisədə Dufew Load Rezistor Box güc avadanlığının yoxlanılması üçün daha çevik sınaq funksiyaları təmin edir.
| Müqayisə Ölçüsü | Yük müqavimət qutusu | Ənənəvi Tək Rezistor / Əyləc Rezistoru Qutusu |
|---|---|---|
| Əsas Tətbiq Məqsədi | Enerji avadanlıqlarının sınaqdan keçirilməsi, yaşlanma testləri və UPS, generatorlar, çeviricilər və enerji təchizatının performansının yoxlanılması üçün nəzərdə tutulmuşdur. | Əsasən motor əyləci və ya sabit müqavimət tətbiqləri zamanı enerji istehlakı üçün nəzərdə tutulmuşdur. |
| Yük Tənzimləmə qabiliyyəti | Çoxsaylı müstəqil rezistor bölmələri müxtəlif iş şəraitini simulyasiya etmək üçün addım-addım yük keçidinə imkan verir. | Adətən məhdud və ya tənzimlənə bilən yük qabiliyyəti olmayan sabit müqavimət dəyərləri təmin edir. |
| Çevikliyin sınaqdan keçirilməsi | Avadanlıqların hərtərəfli qiymətləndirilməsi üçün yüngül yük, yarım yük, tam yük və həddindən artıq yükləmə simulyasiyasını dəstəkləyir. | Əsasən tək iş şəraiti üçün istifadə olunur və müxtəlif sınaq ssenarilərini effektiv şəkildə simulyasiya edə bilmir. |
| AC/DC Uyğunluğu | Konfiqurasiya tələblərinə uyğun olaraq həm AC, həm də DC güc avadanlığının sınaqdan keçirilməsinə imkan verən vahid terminal bağlantısı ilə dizayn edilmişdir. | Bir çox həllər xüsusi DC avtobus və ya əyləc tətbiqləri üçün nəzərdə tutulmuşdur və məhdud universallığa malikdir. |
| Davamlı Yükləmə Əməliyyatı | Optimallaşdırılmış qapaq strukturu və istilik dizaynı uzunmüddətli yük testini və yaşlanma əməliyyatını dəstəkləyir. | Bir çox əyləc rezistoru məhsulları qısa müddətli enerji udulmasına diqqət yetirir və davamlı yükləmə zamanı daha yüksək temperatur artımı ola bilər. |
| Baxım Rahatlığı | Müstəqil yük dövrələri yoxlama və problemlərin aradan qaldırılmasını asanlaşdırır. Baxım zamanı ayrı-ayrı bölmələr ayrıca yoxlanıla bilər. | Sabit daxili strukturlar problemlərin aradan qaldırılması və dəyişdirilməsini daha mürəkkəb edir. |
Yük sınaq avadanlığı əsasən elektrik yüklərini simulyasiya etmək və generatorların, UPS sistemlərinin, çeviricilərin və enerji təchizatının çıxış gücü, sabitliyi və həddindən artıq yüklənmə reaksiyası daxil olmaqla enerji sistemlərinin işini yoxlamaq üçün istifadə olunur. Əyləc rezistoru həlləri, yavaşlama zamanı regenerativ enerjini udmaq və DC avtobusunun həddindən artıq gərginliyinin qarşısını almaq üçün əsasən motor sürücü sistemlərində tətbiq olunur.
Sistem bölmə yük nəzarətindən istifadə edir, burada daxili rezistor qrupları müstəqil dövrələrə bölünür. Fərqli bölmələri dəyişdirməklə, istifadəçilər yüngül yük, qismən yük, nominal yük və həddindən artıq yükləmə şərtləri daxil olmaqla müxtəlif iş şəraitini simulyasiya edə bilərlər. Bu konfiqurasiya testin çevikliyini və təkrarlanmasını yaxşılaşdırır.
Soyutma üsulu güc gücünə, işləmə müddətinə, quraşdırma mühitinə və istilik yayılması tələblərinə uyğun olaraq seçilir. Standart konfiqurasiyalar təbii hava axınından istifadə edir, daha yüksək güc çıxışı və ya uzadılmış davamlı əməliyyat tələb edən tətbiqlər üçün məcburi hava soyutma əlavə edilə bilər.
Bəli. Dufew Electric xüsusi sınaq tələblərinə uyğun olaraq müqavimət dəyərlərini, nominal gücü, gərginlik səviyyələrini, yük addımlarını, soyutma üsullarını, qapaq strukturlarını və terminal konfiqurasiyalarını fərdiləşdirə bilər.
Bu, generatorların, UPS sistemlərinin, çeviricilərin, DC enerji təchizatının, şarj cihazlarının, enerji saxlama avadanlığının və digər sənaye enerji sistemlərinin performansının yoxlanılması, texniki xidmət testi, yaşlanma testləri və laboratoriya qiymətləndirilməsi üçün uyğundur.
Bəli. Dufew Electric, müxtəlif güc tutumları, elektrik şərtləri və quraşdırma mühitləri üçün uyğun konfiqurasiyaların layihələndirilməsinə kömək edərək, müştəri avadanlığının spesifikasiyası və sınaq tələbləri əsasında mühəndis dəstəyi təmin edir.
