Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

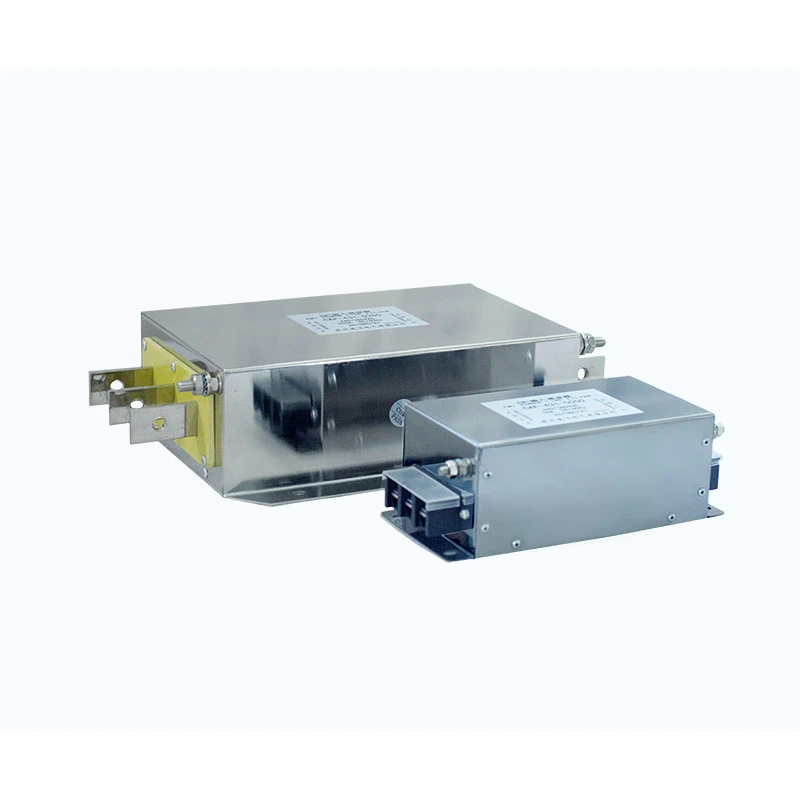

Çıxış Filtri mühərrikə ötürülən elektrik siqnallarının keyfiyyətini yaxşılaşdırmaq üçün VFD çıxış terminalları və mühərrikin giriş terminalları arasında quraşdırılmışdır.
Çox mərhələli filtrləmə sxemlərini optimallaşdırılmış maqnit komponentləri ilə birləşdirərək, o, PWM çeviricinin işləməsi nəticəsində yaranan yüksək tezlikli keçid müdaxiləsini zəiflədir və motor terminallarında elektrik gərginliyini azaldır.
Dizayn minimuma endirməyə kömək edir:
- Yüksək tezlikli harmonik komponentlər
- Sürətli keçid nəticəsində yaranan gərginlik artımı impulsları
- motor izolyasiyasına dv/dt gərginliyi
- Motor kabelləri vasitəsilə elektromaqnit müdaxiləsi
İzolyasiya sistemi aşağıdakıları təmin edir:
- Xətdən xəttə: 1500VDC / 60S
- Xəttdən yerə: 2500VDC / 60S
100MΩ-dan yuxarı izolyasiya müqaviməti, 1 dəqiqə ərzində 1,4 dəfə nominal cərəyanla həddindən artıq yükləmə qabiliyyəti və qorunan kabellərlə 400m-ə qədər motor kabeli məsafələrini dəstəkləməklə Dufew həlləri tələbkar sənaye sürücü sistemləri üçün uyğundur.
| Parametr | Spesifikasiya |
|---|---|
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC |
| Əməliyyat Tezliyi | 50Hz / 60Hz / 500Hz-ə qədər |
| Nominal cərəyan | 5A - 1600A |
| Dielektrik Gücü | Xətdən xəttə: 1500VDC (60S); Xəttdən yerə: 2500VDC (60S) |
| İzolyasiya Müqaviməti | ≥100MΩ (1000VDC) |
| Həddindən artıq yükləmə qabiliyyəti | 1 dəqiqə üçün 1,4 dəfə nominal cərəyan (interval ≥15 dəqiqə) |
| Maksimum Kabel Uzunluğu | Ekranlı kabel: 400m; Ekransız kabel: 300m |
| Qoruma dərəcəsi | IP00 / IP20 |
| İzolyasiya sinfi | T40 / Sinif F (155 ℃) |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| Məhsul Standartı | GB/T15287/8 |
CAF-4 3 2-0600
| Kod | Təsvir |
|---|---|
| CAF | Dufew Elektrik Filtr Seriyası |
| 4 | Gərginlik səviyyəsi (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | Faza sayı (3 = üç fazalı, 1 = bir fazalı) |
| 2 | Filtr Növü (1 = Giriş Filtri, 2 = Çıxış Filtri) |
| 0600 | Nominal cərəyan (0600 = 600A) |
Uzun mühərrik kabelləri paylanmış tutum təqdim edə bilər ki, bu da yükləmə cərəyanını və yüksək tezlikli müdaxiləni artıra bilər. Optimallaşdırılmış maqnit dövrə dizaynı kabel tutumunun təsirini azaltmağa, çıxış dalğa formasının dayanıqlığını yaxşılaşdırmağa və yüksək tezlikli radiasiyanı azaltmağa kömək edir, filtri uzaqdan mühərrik qurğuları üçün uyğun edir. 400 m-ə qədər qorunan kabelləri və 300 m-ə qədər ekransız kabelləri dəstəkləyir.
PWM keçid əməliyyatı mühərrik sarımlarında sürətli gərginlik artımı və yüksək tezlikli stress yarada bilər. Çıxış filtri dv/dt təsirini və gərginlik sıçrayışını azaltmağa kömək edir, impulsların dəyişdirilməsi nəticəsində izolyasiyanın yaşlanmasını məhdudlaşdırır və ümumi motor xidmətinin etibarlılığını artırır.
Çoxmərhələli filtrləmə strukturu yüksək tezlikli keçid səs-küyünü, həmçinin ümumi rejim və diferensial rejim müdaxiləsini boğmağa kömək edir. Bu, EMC performansını yaxşılaşdıra və həssas idarəetmə və monitorinq avadanlığı ilə təchiz edilmiş sistemlərdə müdaxiləni azalda bilər.
Filtrləmə dizaynı ilk növbədə yüksək tezlikli komponentləri hədəf alır və eyni zamanda normal mühərrik işləməsi üçün tələb olunan əsas tezlik enerjisini saxlayır. Bu, sabit mühərrik fırlanma anı çıxışını saxlamağa, əlavə itkiləri minimuma endirməyə və etibarlı davamlı işləməyə kömək edir.
The compact design supports both vertical and horizontal installation and can accommodate different cabinet layouts. Customized voltage and current ratings are also available to meet specific industrial applications and OEM project requirements.
Dufew Çıxış Filtri motor kabelinin uzunluğunun 50 metrdən çox olduğu proqramlar, həmçinin yüksək dəqiqlikli servo emal avadanlığı, çoxmotorlu sinxron idarəetmə sistemləri və həssas yoxlama avadanlığı ilə təchiz olunmuş istehsal xətləri üçün uyğundur. Tez-tez sürətlənmə və əyləc tələb edən kranlar və enjeksiyon qəlibləri üçün də uyğundur.
Tipik tətbiqlərə sənaye avtomatlaşdırılması, CNC maşınları, liftlər, liman avadanlığı, tekstil maşınları, enjeksiyon qəlibləmə maşınları və sınaq sistemləri daxildir.
| Müqayisə Ölçüsü | Dufew Professional Çıxış Filtri | Standart Çıxış Filtrləmə Həlli |
|---|---|---|
| Filtrləmə strukturu | PWM keçid müdaxiləsi üçün çox mərhələli filtrləmə dizaynı | Məhdud tezlik zəifləməsi ilə sadə filtrləmə quruluşu |
| Əsas Tətbiq | Motor tərəfində harmonik bastırma və dv/dt gərginliyinin azaldılması | Əsas çıxış dalğa formasının təkmilləşdirilməsi |
| Uzun Kabel qabiliyyəti | 400 m ekranlı kabelə qədər uzun məsafəli motor kabel tətbiqlərini dəstəkləyir | Kabel məsafəsinin uzadılması ilə performans azala bilər |
| Motor Mühafizəsi | Gərginlik impulslarının dəyişdirilməsi nəticəsində yaranan izolyasiya gərginliyini azaltmağa kömək edir | Yüksək tezlikli stressə qarşı məhdud qorunma |
| Sistem inteqrasiyası | Dəqiq və sənaye sürücü sistemləri üçün uyğundur | Əsasən ümumi tətbiqlər üçün istifadə olunur |
Dufew Electric filtrlər, reaktorlar, əyləc rezistorları və fərdi elektrik həlləri daxil olmaqla sənaye enerji elektronikası komponentləri üzrə ixtisaslaşmışdır.
Maqnit komponentləri və sürücü sistemi tətbiqlərində mühəndislik təcrübəsi ilə Dufew müxtəlif gərginlik səviyyələri, cərəyan diapazonları və quraşdırma tələbləri üçün fərdi həllər təqdim edir.
Dufew-un istehsal imkanları ardıcıl istehsal keyfiyyətini və etibarlı məhsul performansını təmin edən maqnit komponentlərinin emalı, dəqiq sarğı, izolyasiya müalicəsi, elektrik parametrlərinin yoxlanılması və performans testini əhatə edir.
Keyfiyyətə nəzarət izolyasiya müqavimətini, dielektrik müqavimətini, temperaturun yüksəlməsini, elektrik performansını və görünüş yoxlamalarını əhatə edir. Hər bir mərhələ elektrik təhlükəsizliyini, işləmə dayanıqlığını və hazır məhsulların ümumi keyfiyyətini yoxlamaq üçün nəzərdə tutulmuşdur.
Dufew müxtəlif sənaye tələblərinə cavab vermək üçün OEM istehsalını, fərdi dizaynları, texniki sənədləri və tətbiq mühəndisliyi dəstəyini dəstəkləyir. Keyfiyyət sənədlərinə ISO keyfiyyət idarəetmə sertifikatı, CE sertifikatı və məhsulun sınaq hesabatları daxildir.
Dufew sənaye elektrik komponentlərinin təhlükəsiz daşınmasını təmin etmək üçün ixrac standartlı qablaşdırma tətbiq edir.
Qablaşdırma həllərinə aşağıdakılar daxildir:
- Nəmə davamlı qorunma
- Zərbəyə davamlı fiksasiya
- Böyük modellər üçün gücləndirilmiş taxta qutular
- Məhsulun eyniləşdirmə etiketləri
- Texniki sənədlər
Müştəri tələblərinə uyğunluğu təmin etmək üçün hər bir məhsul göndərilməzdən əvvəl yoxlanılır.
Çıxış filtri əsasən yüksək tezlikli keçid komponentlərini, PWM müdaxiləsini və motor tərəfindəki elektromaqnit səs-küyü hədəfləyir. Çıxış reaktoru əsasən gərginliyin artım sürətini azaldır, cərəyan təsirini məhdudlaşdırır və çıxış dalğa forması şərtlərini yaxşılaşdırır.
Tələb olunan tətbiqlər üçün uyğun həll kabel uzunluğundan, mühərrik növündən və EMC tələblərindən asılıdır.
Bəli. İnverter kommutasiyası nəticəsində yaranan yüksək tezlikli komponentləri azaltmaqla, bu, elektromaqnit vibrasiyasını azaltmağa və mühərrikin iş şəraitini yaxşılaşdırmağa kömək edə bilər.
Uzun kabellər paylanmış tutumu artırır və yüksək tezlikli müdaxiləni gücləndirə bilər. Düzgün filtrləmə kabellə əlaqəli elektrik gərginliyini azaltmağa kömək edir və sistemin sabitliyini yaxşılaşdırır.
Bəli. Dufew müştəri tələblərinə uyğun olaraq gərginlik dərəcəsi, cərəyan gücü, filtrləmə xüsusiyyətləri, ölçülər və quraşdırma strukturu daxil olmaqla fərdi həllər təqdim edir.
