Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

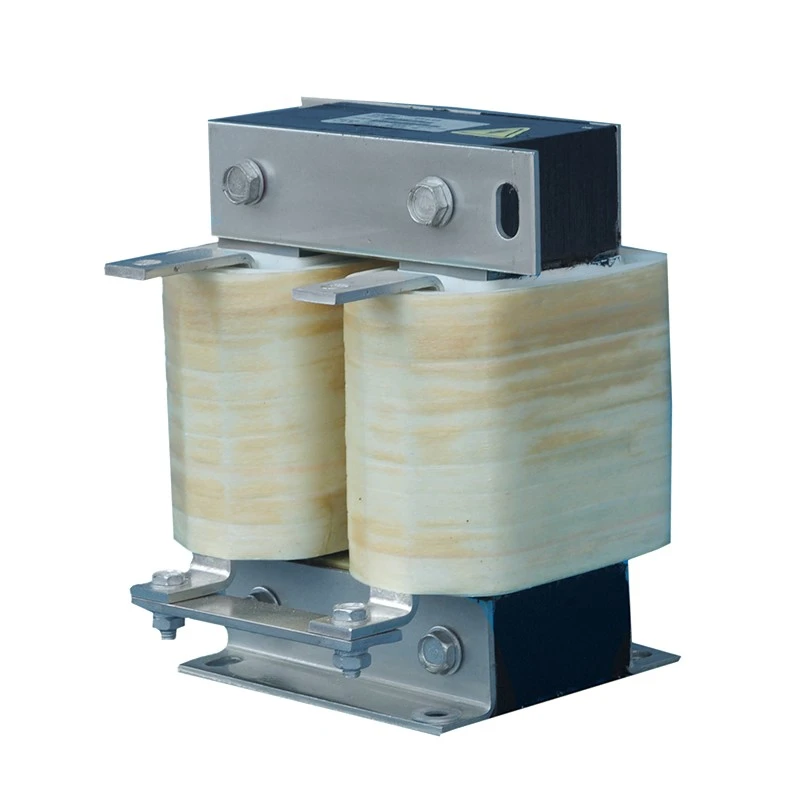

Şaquli DC Bağlantı Reaktoru davamlı əməliyyat və dinamik yük dəyişiklikləri zamanı DC gücünün dayanıqlığını yaxşılaşdırmaq üçün dəyişən tezlikli sürücü sistemlərinin aralıq DC avtobus sxemində quraşdırılmışdır.
Üfüqi aşağı profilli dizaynlardan fərqli olaraq, bu konfiqurasiya şaquli şəkildə yerləşdirilmiş nüvə və dolama strukturu vasitəsilə şkafın enini azaltmağa yönəlmişdir. Dar ayaq izi çoxsaylı sürücü komponentlərinin yan-yana quraşdırılmasına imkan verir ki, bu da onu məhdud üfüqi məkana malik standart elektrik şkafları üçün uyğun edir.
Dufew reaktorları aşağıdakılarla istehsal olunur:
- Aşağı itkili soyuq haddelenmiş silikon polad nüvələr
- DC meylinə davamlı seqmentli hava boşluğu maqnit strukturları
- Sinif F yüksək temperatur izolyasiya sistemləri
- Vakuum emprenye müalicəsi
- Mis və ya alüminium sarma variantları
Optimallaşdırılmış şaquli struktur etibarlı endüktans performansını, səmərəli istilik yayılmasını və sənaye idarəetmə sistemlərinə çevik inteqrasiyanı təmin edir.
Bir çox sənaye idarəetmə şkafları kompakt ümumi eni qoruyarkən yüksək sıxlıqlı komponentlərin quraşdırılmasını tələb edir. Şaquli konfiqurasiya üfüqi quraşdırma yerini azaldır, sürücü qurğularını yan-yana daha səmərəli şəkildə yerləşdirməyə imkan verir və mövcud şkaf dərinliyi və hündürlüyündən daha yaxşı istifadə edir. Bu quruluş, genişliyin əsas məkan məhdudiyyəti olduğu VFD şkafları üçün xüsusilə uyğundur.
Şaquli struktur bir çox sənaye şkaflarının təbii hava axını istiqamətini izləyir və davamlı iş zamanı istiliyin daha səmərəli çıxarılması üçün aşağıdan yuxarıya ventilyasiya yolunu dəstəkləyir. Yerli istilik yığılmasını azaltmaqla və nominal yüklər altında istilik sabitliyini qorumaqla, dizayn uzunmüddətli istismar zamanı ardıcıl elektrik performansını təmin etməyə kömək edir.
Sürətlənmə, yavaşlama və ya dəyişən yüklə işləmə zamanı DC avtobus cərəyanındakı dalğalanmalar güc komponentlərində gərginliyi artıra bilər. Reaktor cərəyan dəyişikliyini hamarlaşdırmağa və dalğalanma cərəyanının təsirini azaltmağa kömək edir, daha sabit DC avtobus işini dəstəkləyir, eyni zamanda kondansatörləri və çevirici komponentləri qorumağa kömək edir.
Şaquli struktur kiçik üfüqi montaj yeri, sabit hava boşluğunun yerləşdirilməsi və yığcam terminal quruluşu ilə praktiki şkaf quraşdırılması üçün optimallaşdırılmışdır. Etibarlı mexaniki dəstək komponentin sənaye avadanlığına daha asan inteqrasiyasına imkan verir, eyni zamanda kabinetin ümumi tərtibatındakı məhdudiyyətləri azaldır.
Şaquli şəkildə yerləşdirilmiş maqnit strukturu tələb olunan endüktans performansını qoruyarkən, işğal edilmiş şkaf enini azaldır. Onun dar quraşdırma profili mövcud kabinet sahəsindən səmərəli istifadə edir və yüksək sıxlıqlı elektrik sxemlərinə yaxşı uyğun gəlir.
Davamlı DC cərəyanı maqnit meyli yarada və doyma riskini artıra bilər. Dufew sabit endüktansı qorumaq və maqnit xəttini yaxşılaşdırmaq üçün seqmentləşdirilmiş hava boşluğu strukturundan istifadə edir, doyma riskini azaltmağa və etibarlı davamlı DC əməliyyatını dəstəkləməyə kömək edir.
Müxtəlif cərəyan dərəcələri müxtəlif keçirici həllər tələb edir. Mis və alüminium sarımları mövcuddur, folqa sarğı isə yüksək cərəyanlı modellər üçün istifadə edilə bilər. Optimallaşdırılmış sarma strukturu sabit uzunmüddətli performans üçün elektrik itkilərini idarə etməyə və istilik yayılmasını yaxşılaşdırmağa kömək edir.
Terminal sxemi şkafın şaquli inteqrasiyası üçün xüsusi olaraq nəzərdə tutulmuşdur ki, bu da kabelin üfüqi istiqamətləndirilməsi üçün tələb olunan yeri azaltmaqla yuxarı shin sistemləri ilə rahat əlaqə yaratmağa imkan verir. Bu, daha təmiz naqillərin təşkili ilə nəticələnir və kompakt idarəetmə panellərində quraşdırılması asanlaşdırır.
Misal: CDL-600-0600-EIDA
| Kod | Təsvir |
|---|---|
| CDL | DC Link Reaktor Seriyası |
| 600 | Gərginlik Səviyyəsi (600 = 690VDC) |
| 0600 | Nominal cərəyan (0600 = 600A, 2500 = 2500A) |
| EI | Əsas struktur (EI = Üç fazalı nüvə, UI = bir fazalı nüvə) |
| D/W | Quraşdırma strukturu (D = Şaquli, W = Horizontal) |
| Kondisioner | Sarma materialı (A = Alüminium, C = Mis) |
| Parametr | Spesifikasiya |
|---|---|
| Məhsul növü | Şaquli DC Bağlantı Reaktoru |
| Ərizə | VFD DC avtobus sistemləri |
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominal cərəyan | 5A - 3800A |
| Əməliyyat Tezliyi | 50Hz / 60Hz / 500Hz-ə qədər fərdiləşdirilmişdir |
| Gərginlik Düşüşü | 0,5% / 1% / 2% / 4% |
| Həddindən artıq yükləmə qabiliyyəti | 60 saniyə ərzində 1,5 × nominal cərəyan |
| Dielektrik Gücü | 3000VAC / 50Hz / 5mA / 1Dəq |
| İzolyasiya Müqaviməti | ≥100MΩ (1000VDC) |
| Qoruma dərəcəsi | IP00 / IP20 |
| İzolyasiya sinfi | Sinif F (155℃) |
| Temperatur Sinfi | T40 |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| Səs-küy Səviyyəsi | ≤65dB |
| Xidmət müddəti | ≥15 yaş |
| Standartlar | IEC289 / GB10229 / JB9644 |
| Ərizə | Əsas Tələb |
|---|---|
| Standart VFD İdarəetmə Şkafları | DC avtobus dayanıqlığını yaxşılaşdırın |
| Lift Sürücü Sistemləri | Tez-tez sürətlənmə dövrlərini dəstəkləyin |
| Kran və Qaldırıcı Avadanlıqlar | Etibarlı enerji çevrilməsini qoruyun |
| Servo Sürücü Sistemləri | Dalğalanma təsirini azaldın |
| Sənaye Avtomatlaşdırma Avadanlıqları | Kabinet məkanından istifadəni optimallaşdırın |
| Enjeksiyon Maşınları | Sürücü sisteminin etibarlılığını yaxşılaşdırın |
| Test Sistemləri | Sabit DC enerji təchizatını qoruyun |
| Müqayisə | Şaquli DC Bağlantı Reaktoru | Horizontal DC Link Reactor |
|---|---|---|
| Struktur | Hündür və dar dizayn | Düz aşağı profilli dizayn |
| Əsas Üstünlük | Şkafın eninə qənaət edir | Şkafın hündürlüyünə qənaət edir |
| Ən yaxşı quraşdırma vəziyyəti | Məhdud eni, kifayət qədər hündürlüyü | Məhdud hündürlük, kifayət qədər dərinlik |
| Soyutma üsulu | Şaquli hava axını yolu | Üfüqi hava axını yolu |
| Terminalın tərtibatı | Üst əlaqə | Yan əlaqə |
| Tipik Tətbiq | Standart sənaye şkafları | Aşağı hündürlüklü kompakt şkaflar |
Üfüqi məkanın məhdud olduğu, lakin şaquli boşluğun mövcud olduğu elektrik şkafları üçün uyğundur. Dar struktur mühəndislərə kompakt daxili planlara nail olmağa kömək edir.
Şaquli konfiqurasiya kabinetin eninin azaldılmasına diqqət yetirir, üfüqi konfiqurasiya isə şkafın hündürlüyü məhdud olan proqramlar üçün işlənib hazırlanıb.
Elektrik performansı maqnit dizaynından, endüktans dəyərindən və nominal cərəyandan asılıdır. Şaquli struktur əsasən quraşdırma çevikliyini və kabinet inteqrasiyasını yaxşılaşdırır.
Bəli. Dufew layihə tələblərinə uyğun olaraq elektrik parametrləri, ölçülər, montaj strukturları və keçirici materiallar daxil olmaqla fərdiləşdirilmiş həlləri dəstəkləyir.
Dufew Electric, DC Link Reaktorları, AC Reaktorları, əyləc rezistorları, transformatorlar və əlaqəli elektrik həlləri daxil olmaqla fərdiləşdirilmiş güc elektronikası komponentlərində ixtisaslaşır.
Peşəkar mühəndislik qabiliyyəti və idarə olunan istehsal prosesləri ilə Dufew sənaye avtomatlaşdırılması, VFD sistemləri və enerjinin çevrilməsi proqramları üçün etibarlı reaktor həlləri təqdim edir.
İstehsal imkanlarına aşağıdakılar daxildir:
- Dəqiq əsas emal
- Sarma istehsalı
- Hava boşluğunun tənzimlənməsi
- Vakuum emprenye
- Elektrik performans testi
Hər bir məhsul izolyasiya müqaviməti, müqavimət gərginliyi, endüktans, temperatur artımı və səs-küy testi ilə yoxlanılır.
Dufew keyfiyyətin idarə edilməsində və məhsul standartlarında davamlı təkmilləşdirməni davam etdirir. Şirkət qlobal sənaye müştərilərini dəstəkləmək üçün ISO keyfiyyət idarəetmə sertifikatı, CE sertifikatı, məhsul test hesabatları və texniki sənədlər təqdim edir.
Dufew sənaye reaktorlarının təhlükəsiz daşınmasını təmin etmək üçün ixrac yönümlü qablaşdırma həllərindən istifadə edir.
Qablaşdırmaya daxildir:
- İzolyasiya komponentləri üçün nəmdən qorunma
- Daşınma zamanı gücləndirilmiş fiksasiya
- Böyük modellər üçün xüsusi taxta qutular
- Məhsulun identifikasiyası və texniki sənədləri
Hər bir reaktor göndərilməzdən əvvəl yoxlanılır və müştərinin layihə tələblərinə uyğun olaraq tələb olunan sənədlərlə təmin edilir.
