Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

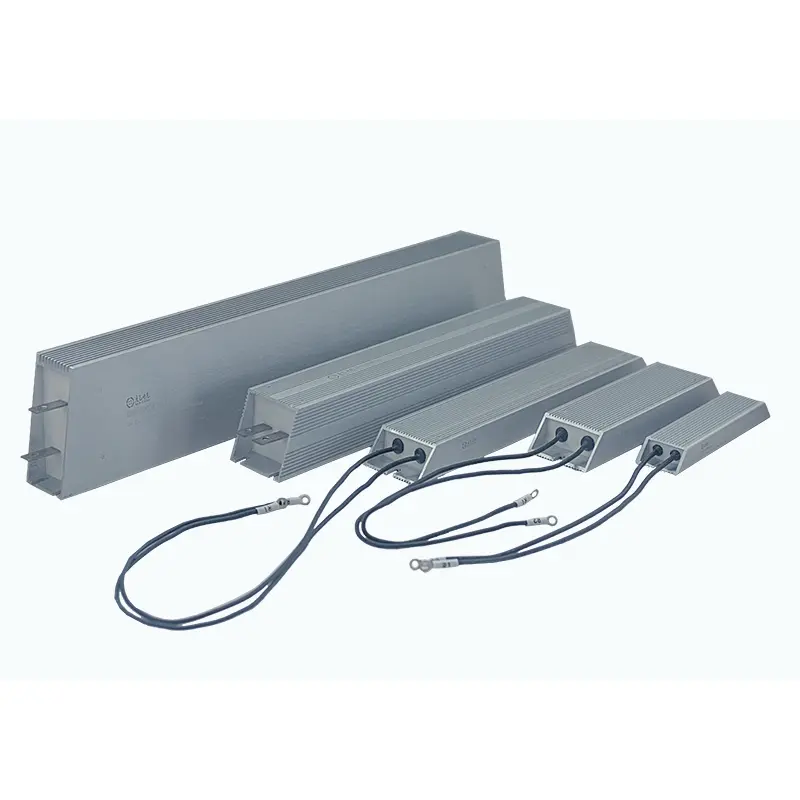

DUFEW İnverter Alüminium Qapaqlı Rezistor, etibarlı bərpaedici enerji udma tələb edən dəyişən tezlikli sürücü (VFD) əyləc sistemləri, servo sürücülər və sənaye mühərrik idarəetmə tətbiqləri üçün xüsusi olaraq hazırlanmışdır.
Mühərrikin yavaşlaması, qaldırma və ya sürətli dayanma əməliyyatları zamanı mühərrik inverter DC avtobusuna geri axan regenerativ enerji yaradır. Bu enerji effektiv şəkildə istehlak edilə bilməzsə, həddindən artıq gərginlik inverterin həddindən artıq gərginliyində nasazlıqlara səbəb ola bilər və ya güc komponentlərinə zərər verə bilər.
DUFEW inverter əyləc rezistorları yüksək performanslı alüminium örtüklü rezistor strukturu vasitəsilə regenerasiya edilmiş elektrik enerjisini istilik enerjisinə çevirir, inverterin sabit işini saxlamağa və sistemin təhlükəsizliyini yaxşılaşdırmağa kömək edir.
Dayanıqlı alüminium ərintisi korpusu, yüksək izolyasiyalı inkapsulyasiya texnologiyası və optimallaşdırılmış istilik idarəetmə dizaynı ilə DUFEW bütün dünyada sənaye avtomatlaşdırma istehsalçıları, çevirici təchizatçıları və avadanlıq istehsalçıları üçün etibarlı əyləc rezistoru həlləri təqdim edir.
50W-6KW güc reytinqlərində, 0.01Ω-120kΩ müqavimət dəyərlərində və müxtəlif çevirici əyləc tələblərinə uyğun olaraq fərdiləşdirilə bilən spesifikasiyalarda mövcuddur.
Ümumi təyinatlı rezistorlardan fərqli olaraq, inverter əyləc rezistorları əyləc dövrləri zamanı təkrarlanan qısamüddətli yüksək güclü enerji impulslarına tab gətirmək üçün tələb olunur.
DUFEW İnverter Alüminium Qapalı Rezistor aşağıdakıları idarə etmək üçün hazırlanmışdır:
- Ani bərpaedici enerjinin sərbəst buraxılması
- Tez-tez sürətlənmə və yavaşlama dövrləri
- Qısamüddətli həddindən artıq yüklənmə şərtləri
- Dinamik əyləc tələbləri
Artıq enerjini təhlükəsiz şəkildə dağıtmaqla, o, kömək edir:
- DC avtobusunun həddindən artıq gərginliyinin qarşısını alın
- İnverter modullarını qoruyun
- Əyləc reaksiyasını yaxşılaşdırın
- Avadanlıqların etibarlılığını artırmaq
| Xüsusiyyət | Fayda |
|---|---|
| VFD əyləc tətbiqləri üçün nəzərdə tutulmuşdur | Dəyişən tezlik sürücüsünün enerji sərfiyyatı tələblərinə uyğun gəlir |
| Yüksək impuls enerjisini udma qabiliyyəti | Təkrarlanan əyləc və regenerasiya dövrlərini idarə edir |
| Alüminium ərintisi istilik yayma korpusu | Əməliyyat zamanı istiliyi tez ötürür |
| Tamamilə qapalı qapalı struktur | Toz, nəm və vibrasiyadan qoruyur |
| Standart montaj çuxurunun dizaynı | Asan quraşdırma və dəyişdirmə |
| Çoxsaylı terminal variantları | Müxtəlif naqil tələblərini dəstəkləyir |
| Xüsusi müqavimət və güc seçimləri | Fərqli çevirici spesifikasiyalarına uyğun gəlir |
Rezistor elementi yüksək temperaturlu izolyasiya materialları ilə tikilir və yüksək dərəcəli Nikel-Xrom (Ni-Cr) və ya Mis-Nikel (Cu-Ni) ərintisi müqavimət naqili ilə sarılır. Slyuda izolyasiyasının izolyasiyasından sonra montaj alov gecikdirən termal birləşmə ilə doldurulur və alüminium ərintisi korpusunun içərisinə möhürlənir.
Bu inteqrasiya edilmiş struktur mexaniki gücü, vibrasiya müqavimətini, istilik ötürmə səmərəliliyini və sənaye əyləc tətbiqlərində uzunmüddətli işləmə etibarlılığını yaxşılaşdırır.
Daxili strukturda istilik keçiriciliyini artırmaq üçün xüsusi bağlayıcı birləşmələrlə birlikdə kvars doldurulmasından istifadə olunur. Ənənəvi hava izolyasiyası ilə müqayisədə bu dizayn istiliyi rezistor elementindən alüminium korpusa daha səmərəli şəkildə ötürür.
Xarici istilik yayma yivləri ilə birlikdə istilik dizaynı sabit əyləc performansını saxlamağa, temperatur balansını yaxşılaşdırmağa və təkrar yük şəraitində xidmət müddətini uzatmağa kömək edir.
DUFEW müxtəlif quraşdırma tələblərinə cavab vermək üçün paslanmayan polad terminallar və yüksək temperaturlu aparıcı naqillər də daxil olmaqla müxtəlif qoşulma variantlarını dəstəkləyir. İnteqrasiya edilmiş montaj delikləri inverter şkafları və sənaye idarəetmə sistemləri daxilində quraşdırmanı asanlaşdırır.
Düzgün rezistorun seçilməsi inverter parametrlərinin, əyləc şərtlərinin və quraşdırma mühitinin nəzərə alınmasını tələb edir.
| Seçim faktoru | Nəzərə almaq |
|---|---|
| Müqavimət Dəyəri | İnverter istehsalçısının tövsiyə etdiyi əyləc müqaviməti diapazonuna uyğun olmalıdır |
| Güc reytinqi | Əyləc tezliyinə və tələb olunan enerji udma qabiliyyətinə görə seçilir |
| Motor Gücü | Daha yüksək mühərrik tutumu ümumiyyətlə daha güclü əyləc qabiliyyəti tələb edir |
| Vəzifə dövrü | Tez-tez əyləc əməliyyatları daha yüksək istilik tutumu tələb edir |
| Quraşdırma mühiti | Havalandırma şəraiti və şkafın soyutma dizaynı qiymətləndirilməlidir |
Yanlış rezistor seçimi həddindən artıq əyləc cərəyanı, qeyri-kafi əyləc momenti, həddindən artıq istiləşmə və ya çeviricinin mühafizəsi siqnalları ilə nəticələnə bilər. DUFEW, çeviricinin spesifikasiyasına və faktiki əməliyyat tələblərinə əsaslanaraq uyğun müqavimət dəyərlərini seçməyi tövsiyə edir.
| Ərizə | Funksiya |
|---|---|
| Dəyişən Tezlik Sürücüləri (VFD) | Motor əyləci zamanı regenerativ enerjini udur |
| Servo Sürücü Sistemləri | Servo motorun yavaşlama enerjisini idarə edir |
| Liftlər | Endirmə və əyləc zamanı yaranan enerjiyə nəzarət edir |
| Kranlar və qaldırıcı avadanlıqlar | Tez-tez start-stop əməliyyatını dəstəkləyir |
| Sənaye Avtomatlaşdırma Avadanlıqları | Dinamik əyləc qorunmasını təmin edir |
| Elektron yük testi | Yüksək güclü rezistiv yük kimi çıxış edir |
| Bərpa Olunan Enerji Avadanlıqları | Enerji boşalması və mühafizə sxemləri |
| Parametr | Spesifikasiya |
|---|---|
| Məhsul növü | İnverter alüminium örtüklü rezistor |
| Ərizə | Dinamik Əyləc / Regenerativ Enerji Dağılımı |
| Güc diapazonu | 50W -- 6KW |
| Müqavimət Aralığı | 0.01Ω -- 120kΩ |
| Əməliyyat gərginliyi | ≤1200V |
| Müqavimət Tolerantlığı | ±3%, ±5%, ±10% |
| Müqavimət Tel Materialı | Nikel-Xrom / Mis-Nikel ərintisi |
| Korpus materialı | Alüminium ərintisi |
| İzolyasiya materialı | Yüksək temperaturlu alov gecikdirən birləşmə |
| Temperatur əmsalı | ≤300 ppm/℃ |
| Qoruma dərəcəsi | IP00 |
| Alov reytinqi | UL94V-2 |
| Standart | GB-5792 |
| Test elementi | Test Vəziyyəti | Performans |
|---|---|---|
| Dielektrik Gücü | 2500VAC / 50Hz /60s | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | ≥100MΩ |
| Qısa həddindən artıq yükləmə | 10 dəfə nominal güc /5s | Görünən zərər yoxdur |
| Uzunmüddətli Yük Ömrü | Siklik boşalma əməliyyatı | >9000h |
| Rütubət Müqaviməti | 40℃±2℃ /90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Temperatur Velosipedi | -55 ℃ - 155 ℃ dövrlər | Stabil performans |
| İstilik müqaviməti | 350 ℃ /2 saat | Aşkar ziyan yoxdur |
| Alov Testi | 10 dəfə nominal güc | Yanma yoxdur |
| Müqayisə | DUFEW İnverter Alüminium Qapalı Rezistor | Ümumi güc rezistoru |
|---|---|---|
| Tətbiq məqsədi | Regenerativ əyləc enerjisinin udulması üçün nəzərdə tutulmuşdur | Adi yük tətbiqləri üçün nəzərdə tutulmuşdur |
| Enerji ilə işləmə | Qısamüddətli yüksək enerji impulslarını dəstəkləyir | Əsasən sabit yüklər üçün uyğundur |
| Motor Nəzarət Uyğunluğu | VFD və servo əyləc sistemlərinə uyğun gəlir | İnverter üçün xüsusi dizayn yoxdur |
| Həddindən artıq gərginlikdən qorunma | DC avtobusunun həddindən artıq gərginlik xətalarının qarşısını almağa kömək edir | Məhdud qorunma qabiliyyəti |
| Termal Dizayn | Təkrarlanan əyləc dövrləri üçün optimallaşdırılmışdır | Tez-tez impulslar altında həddindən artıq qıza bilər |
| Quraşdırma | İdarəetmə kabinetinin inteqrasiyası üçün nəzərdə tutulmuşdur | Ümumi təyinatlı quraşdırma |
Quraşdırmadan əvvəl rezistorun sistem tələblərinə uyğun olduğundan əmin olmaq üçün çevirici modelini, tövsiyə olunan müqavimət diapazonunu, tələb olunan əyləc gücünü və iş dövrünü yoxlayın.
Rezistorun zədələnmədiyini və işə hazır olduğunu təsdiqləmək üçün quraşdırmadan əvvəl alüminium korpusu, terminalları, kapsullaşdırma vəziyyətini və montaj strukturunu yoxlayın.
Etibarlı əyləc əməliyyatı üçün düzgün istilik yayılması vacibdir. Hava axını yaxşılaşdırmaq üçün şaquli quraşdırma tövsiyə olunur, eyni zamanda rezistorlar arasında kifayət qədər məsafə saxlanmalıdır. Qapalı şkaflar üçün iş şəraitinə uyğun olaraq əlavə məcburi havalandırma tələb oluna bilər.
İstiliyədavamlı kabellərdən istifadə edin, təhlükəsiz terminal birləşmələrini təmin edin və əlaqənin etibarlılığını artırmaq üçün çevirici ilə rezistor arasındakı naqil məsafəsini praktiki olaraq qısa saxlayın.
Quraşdırıldıqdan sonra müqavimət dəyərini yoxlayın, əməliyyat zamanı səthin istiliyinə nəzarət edin və sistemin düzgün işləməsini təmin etmək üçün əyləc performansını yoxlayın.
DUFEW aşağıdakılar daxil olmaqla fərdiləşdirilmiş inverter əyləc rezistoru həllərini dəstəkləyir:
| Fərdi Element | Mövcud Seçimlər |
|---|---|
| Müqavimət Dəyəri | İnverter tələblərinə uyğun gələn xüsusi müqavimət |
| Güc reytinqi | 50W-6KW |
| Yaşayış Ölçüsü | Xüsusi ölçülər |
| Terminal növü | Paslanmayan terminallar / aparıcı naqillər |
| Qoruyucu komponentlər | İsteğe bağlı termal qorunma |
| Tətbiq dizaynı | Əyləc şərtlərinə uyğun olaraq fərdiləşdirilmişdir |
İnverter alüminium örtüklü rezistor mühərrikin əyləci zamanı yaranan bərpaedici enerjini udur və onu istilik enerjisinə çevirir, DC avtobusunun həddindən artıq gərginliyinin qarşısını alır və çevirici sistemini qoruyur.
Müqavimət dəyəri çevirici istehsalçısının tövsiyə etdiyi diapazona uyğun olmalıdır. Çox aşağı dəyər həddindən artıq cərəyana səbəb ola bilər, çox yüksək dəyər isə əyləc performansını azalda bilər.
Bəli. DUFEW inverter əyləc rezistorları servo sistemlər, xüsusilə sürətli yavaşlama və təkrar əyləc dövrləri tələb edən proqramlar üçün uyğundur.
Bəli. DUFEW əlavə təhlükəsizlik monitorinqi tələb edən tətbiqlər üçün istilik açarları və ya temperaturdan qorunma komponentlərinin əlavə edilməsini dəstəkləyir.
