Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

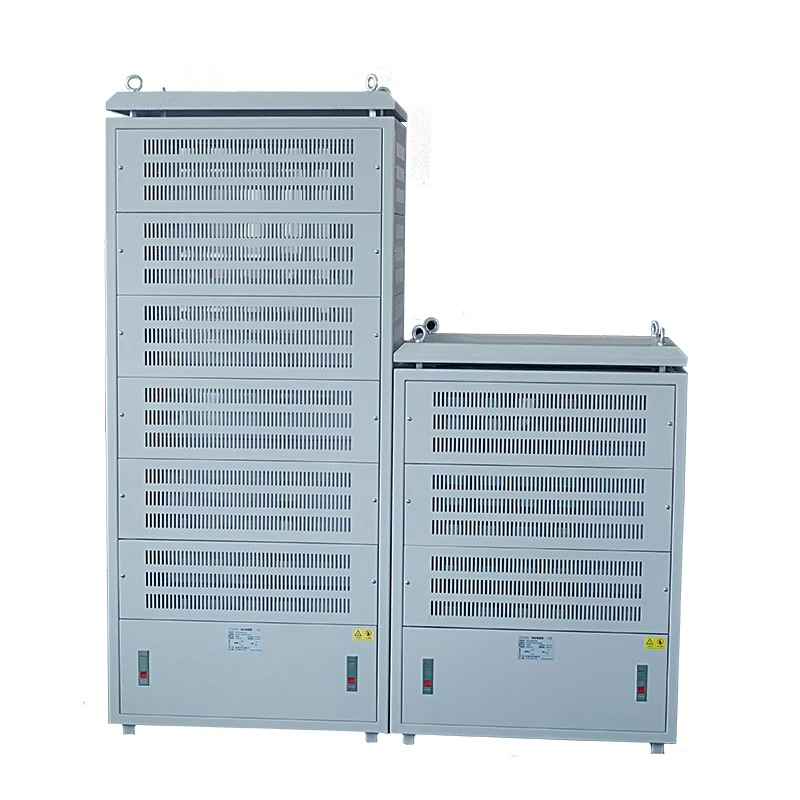

Dufew Elektrik Oluklu Rezistor Şkaf, sabit və səmərəli elektrik enerjisinin yayılmasını tələb edən tətbiqlər üçün nəzərdə tutulmuş döşəməyə quraşdırılmış yüksək güclü rezistor qurğusudur.
Adi rezistor qutularından fərqli olaraq, şkaf modullu çoxqatlı strukturu qəbul edir, burada çoxlu büzməli rezistor blokları paslanmayan poladdan keçirici çubuqlar və mis şinlər vasitəsilə birləşdirilir. Bu dizayn gücü genişləndirmə qabiliyyətini, istilik paylanması, texniki xidmət səmərəliliyini və əməliyyat etibarlılığını yaxşılaşdırır.
Rezistor şkafı dəstəkləyir:
- Nominal güc: 20KW-500KW
- İş gərginliyi: ≤3000V
- Müqavimət diapazonu: 0.01Ω-1KΩ
- Xüsusi müqavimət dəyərləri və kabinet konfiqurasiyaları
- Təbii soyutma və ya məcburi hava soyutma variantları
Oluklu Rezistor Şkaf yüksək tutumlu enerji udma və tələbkar iş şəraitində sabit işləmə tələb edən sənaye əyləc sistemləri üçün nəzərdə tutulmuşdur. 20KW-dan 500KW-a qədər güc göstəriciləri ilə orta və yüksək gərginlikli çevirici sistemləri, tez-tez əyləc dövrləri və yüksək enerjili boşalma tətbiqləri üçün uyğundur.
Gücləndirilmiş mis şin bağlantısı əməliyyat zamanı elektrik itkilərini azaldaraq cərəyan daşıma qabiliyyətini yaxşılaşdırır, kran qaldırma sistemləri, limanın idarəedici avadanlığı, dağ-mədən maşınları, polad istehsal xətləri və böyük motor ötürücü sistemləri kimi ağır iş mühitlərində etibarlı performansı qorumağa kömək edir.
Dufew Electric sistemin etibarlılığını artırmaq və texniki xidməti asanlaşdırmaq üçün modul çoxqatlı strukturu qəbul edir. Hər bir rezistor təbəqəsi müstəqil elektrik əlaqələri, xüsusi hava axını kanalları və fərdi nasazlıq izolyasiya qabiliyyəti ilə dizayn edilmişdir ki, bu da texniki işçilərə tam sistemə təsir etmədən xüsusi bölmələri yoxlamağa və ya dəyişdirməyə imkan verir.
Modul dizayn həmçinin rezistor konfiqurasiyasını müxtəlif güc tələblərinə, əyləc dövrələrinə və gələcək sistem təkmilləşdirmələrinə uyğun olaraq tənzimləməyə imkan verən çevik tutumun genişləndirilməsi variantlarını təmin edir. Ənənəvi rezistor qutuları ilə müqayisədə bu struktur texniki xidmətin dayanma müddətini azaltmağa və avadanlıqların mövcudluğunu yaxşılaşdırmağa kömək edir.
Büzməli rezistor elementi yüksək sürətli əyləc əməliyyatları zamanı parazitar endüktansı azaltmaq və dinamik reaksiyanı yaxşılaşdırmaq üçün optimallaşdırılmış sarma strukturunu qəbul edir. Bu dizayn elektromaqnit müdaxiləsini minimuma endirməyə, gərginlik artımının təsirini azaltmağa və çevirici əsaslı sürücü sistemləri üçün daha balanslı cərəyan paylanmasına kömək edir.
Təkmilləşdirilmiş elektrik sabitliyi ilə aşağı endüktanslı struktur dəyişən tezlikli sürücülər, regenerativ əyləc sistemləri və sürətli enerji udma və etibarlı qorunmanın tələb olunduğu yüksək güclü mühərrik idarəetmə tətbiqləri üçün uyğundur.
Yüksək güclü rezistor sistemləri enerjinin boşaldılması zamanı əhəmiyyətli dərəcədə istilik əmələ gətirir, bu da davamlı iş üçün effektiv istilik idarəetməsini vacib edir. Dufew Electric uzunmüddətli əyləc dövrlərində sabit temperatur performansını qorumaq üçün kabinetin hava axını kanallarını və istilik yayma strukturlarını optimallaşdırır.
Soyutma sistemi təbii ventilyasiya, sənaye fanatlarından istifadə edərək məcburi hava soyutma və ya iş dövrü və quraşdırma şərtlərinə uyğun olaraq fərdiləşdirilmiş soyutma həlləri ilə konfiqurasiya edilə bilər. Böyük ventilyasiya kanalları, vahid istilik paylanması və isteğe bağlı tozdan mühafizə strukturları yerli həddindən artıq istiləşmə risklərini azaltmağa və uzunmüddətli əməliyyat etibarlılığını yaxşılaşdırmağa kömək edir.
Oluklu Rezistorlu Şkaf əsasən aşağıdakılardan ibarətdir:
| Komponent | Funksiya |
|---|---|
| Oluklu tel yara rezistoru | Elektrik enerjisini istilik enerjisinə çevirir |
| Paslanmayan polad keçirici bar | Mexanik dəstək və elektrik bağlantısı təmin edir |
| Mis şin | Yüksək cərəyan ötürülməsini təmin edir |
| Şkaf Qapısı | Qoruma və quraşdırma quruluşunu təmin edir |
| Soyutma sistemi | Əməliyyat zamanı yaranan istiliyi aradan qaldırır |
| Temperaturdan qorunma cihazı | Həddindən artıq qızdırmanın qarşısını alır |
| Parametr | Spesifikasiya |
|---|---|
| Məhsul növü | Oluklu Rezistorlu Şkaf |
| Nominal güc | 20KW-500KW |
| İş gərginliyi | ≤3000V |
| Müqavimət Aralığı | 0.01Ω-1KΩ |
| Müqavimət Dəqiqliyi | ±3%, ±5%, ±10% |
| Qoruma dərəcəsi | IP20 / IP23 Opsiyonel |
| Temperatur əmsalı | ≤300 ppm/℃ |
| Alov gecikdirici dərəcəsi | UL 94V-2 |
| Standart | GB-5792 |
| Soyutma üsulu | Təbii Soyutma / Məcburi Hava Soyutma |
Nümunə: CRC 100KW 2.7R J
| Kod | Təsvir |
|---|---|
| CRC | Oluklu Rezistorlu Şkaf |
| 100KVt | Nominal güc |
| 2.7R | Qiymətləndirilmiş Müqavimət |
| J | Müqavimət Tolerantlığı (K=±10%, J=±5%, H=±3%) |
| Performans elementi | Test Vəziyyəti | Tələb |
|---|---|---|
| Dielektrik Gücü | 2500VAC / 50Hz / 60S | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 10 dəfə nominal güc / 5S | Görünən zərər yoxdur |
| Uzunmüddətli Yük Ömrü | 10S boşalma, 90S interval dövrü | >9000h |
| Nəm İstilik Testi | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperatur dövrü | -55℃ / 55℃ /155℃ | Anormal ziyan yoxdur |
| Performans elementi | Test Vəziyyəti | Tələb |
|---|---|---|
| Terminal Gücü | 45N / 30S | Boşluq və ya zədə yoxdur |
| Vibrasiya Müqaviməti | 5-200Hz, 1g | Struktur zərər yoxdur |
| Lehimin İstilik Müqaviməti | 350±5℃ / 3S | Anormal dəyişiklik yoxdur |
| Lehimləmə qabiliyyəti | 235±5℃ / 5S | Əhatə dairəsi >95% |
Müvafiq əyləc rezistoru həllinin seçilməsi elektrik parametrlərinin, əyləc şərtlərinin və quraşdırma tələblərinin hərtərəfli qiymətləndirilməsini tələb edir. Dufew Electric, sistemin performans tələblərinə uyğun gələn uyğun rezistor konfiqurasiyasını tövsiyə etmək üçün faktiki tətbiq mühitini təhlil edir.
Rezistorun konfiqurasiyası əsas sürücü sisteminin parametrlərinə, o cümlədən mühərrikin gücü, çevirici modeli, DC avtobus gərginliyi və nominal cərəyan daxil olmaqla seçilməlidir. Bu amillər tələb olunan enerji udma qabiliyyətini və əyləc sistemi ilə elektrik uyğunluğunu müəyyən edir.
Fərqli tətbiqlər fərqli əyləc enerjisi səviyyələri yaradır. Mühüm mülahizələrə əyləc tezliyi, əyləc müddəti, yavaşlama zamanı yaranan enerji və iş dövrü tələbləri daxildir. Tez-tez sürətlənən və yavaşlayan tətbiqlər adətən daha yüksək istilik tutumu və daha etibarlı soyutma performansı tələb edir.
Sistemin mühafizə funksiyalarına təsir etmədən enerjinin effektiv yayılmasını təmin etmək üçün müqavimət dəyəri çeviricinin spesifikasiyasına, tələb olunan əyləc momentinə və maksimum icazə verilən cərəyana uyğun olmalıdır.
Quraşdırma şərtləri birbaşa kabinetin quruluşuna və soyutma dizaynına təsir göstərir. Seçim zamanı daxili və ya açıq quraşdırma, ətraf mühitin temperaturu, ventilyasiya şəraiti və mühafizə tələbləri kimi amillər nəzərə alınmalıdır.
Bu tətbiq parametrlərinə əsaslanaraq, Dufew Electric müştərilərə müxtəlif sənaye əyləc sistemləri üçün uyğun rezistor konfiqurasiyalarını seçməkdə kömək etmək üçün fərdiləşdirilmiş mühəndislik dəstəyi təqdim edir.
Dufew Elektrik Oluklu Rezistor Şkaf etibarlı enerji udma və sabit əyləc performansı tələb edən sənaye tətbiqləri üçün nəzərdə tutulmuşdur. Orta və yüksək gərginlikli çevirici sistemlərdə, kran və qaldırıcı avadanlıqlarda, liftlərdə, yayma dəyirmanlarında, mədən maşınlarında, liman idarəetmə sistemlərində, kəmər konveyerlərində, motor sınaq platformalarında və digər sənaye enerji idarəetmə tətbiqlərində istifadə olunur.
| Müqayisə | Oluklu Rezistorlu Şkaf | Adi Rezistor qutusu |
|---|---|---|
| Güc tutumu | 500 kVt-a qədər | Adətən daha aşağı güc diapazonu |
| Gərginlik qabiliyyəti | 3000 V-a qədər | Əsasən aşağı gərginlikli tətbiqlər |
| Struktur | Modul çox qatlı dizayn | Vahid inteqrasiya strukturu |
| Baxım | Fərdi modulun dəyişdirilməsi | Bölmənin tam təmiri |
| Soyutma | Optimallaşdırılmış hava axını dizaynı | Məhdud istilik yayılması |
| Ərizə | Ağır sənaye sistemləri | Kiçik və orta avadanlıq |
Professional Power Electronics İstehsal Bacarığı
Dufew Electric sənaye güc rezistorları, əyləc sistemləri, reaktorlar, transformatorlar və gücə nəzarət həllərində ixtisaslaşmışdır.
Peşəkar istehsal prosesləri və elektrik sınaq imkanları ilə Dufew Electric qlobal sənaye müştəriləri üçün etibarlı rezistor şkaf həlləri təqdim edir.
Dufew Electric büzməli rezistorlu şkaf məhsulları üçün peşəkar qablaşdırma və daşıma həlləri təqdim edir.
Hər bir şkaf uzun məsafələrə daşınma zamanı təhlükəsiz çatdırılmanı təmin etmək üçün ixrac standartına uyğun taxta qutular, möhkəmləndirilmiş bərkidici strukturlar və nəmdən qoruyan materiallarla etibarlı şəkildə qablaşdırılır.
Mövcud göndərmə üsullarına aşağıdakılar daxildir:
- Dəniz daşımaları: Böyük həcmli beynəlxalq sifarişlər və ağır sənaye avadanlıqları üçün uyğundur.
- Quru nəqliyyatı: Ölkədaxili çatdırılma və fabrikdən əraziyə daşınma üçün mövcuddur.
- Dəmir yolu nəqliyyatı: Transsərhəd sənaye avadanlıqlarının daşınması üçün uyğundur.
- Hava daşımaları: Təcili kiçik ölçülü və ya dəyişdirmə sifarişləri üçün mövcuddur.
Göndərilməzdən əvvəl hər bir Oluklu Rezistor Şkaf yoxlanılır, etibarlı şəkildə qablaşdırılır və beynəlxalq daşıma tələblərinə uyğun hazırlanır.
Dufew Electric sənaye rezistorlarına, əyləc sistemlərinə, reaktorlara, transformatorlara və gücə nəzarət həllərinə diqqət yetirir.
Müqavimət dəyərləri, güc dərəcələri, kabinet strukturları və quraşdırma tələbləri layihə ehtiyaclarına uyğun olaraq fərdiləşdirilə bilər.
Ciddi material seçimi, istehsal nəzarəti və sınaq prosedurları sərt sənaye mühitlərində sabit işləməyi təmin edir.
Dufew Electric peşəkar texniki xidmət və çatdırılma dəstəyi ilə dünya üzrə OEM müştərilərinə, distribyutorlarına və sənaye istifadəçilərinə dəstək verir.
Dufew Electric bütün istehsal prosesi boyunca ciddi keyfiyyətə nəzarət prosedurlarına əməl edir, o cümlədən material yoxlanışı, elektrik sınaqları və son məhsulun yoxlanılması.
Oluklu Rezistorlu Şkaf məhsullarımıza dəstək verilir:
- ISO 9001 Keyfiyyət İdarəetmə Sistemi Sertifikatı
- CE sertifikatı
- Məhsul Test Hesabatları
- Elektrik Performans Test Qeydləri
Bu sertifikatlar və keyfiyyət sənədləri qlobal sənaye tətbiqləri üçün etibarlı performans, təhlükəsizlik və uyğunluğu təmin edir.
Bu məhsul əsasən sənaye əyləc sistemlərində, inverter proqramlarında və motor sürücü avadanlığında yüksək güclü enerjinin yayılması üçün istifadə olunur. Güc elektron sistemlərini həddindən artıq gərginlik problemlərindən qorumaq üçün mühərrikin yavaşlaması zamanı yaranan bərpaedici enerjini udur.
Dufew Electric, əyləc tezliyi, enerji udma ehtiyacları və iş şəraiti daxil olmaqla, müxtəlif sənaye tətbiqi tələblərinə uyğun olaraq 20KW-dan 500KW-a qədər güc reytinqləri ilə fərdi həllər təqdim edir.
Bəli. Dufew Electric xüsusi texniki tələblərə əsasən müqavimət dəyərlərini, güc tutumunu, şkaf ölçülərini, soyutma üsullarını və quraşdırma strukturlarını fərdiləşdirə bilər.
Etibarlı enerji udma tələb edən kranlarda, liftlərdə, dağ-mədən avadanlıqlarında, yayma dəyirmanlarında, liman maşınlarında, konveyerlərdə və digər ağır sənaye sistemlərində geniş şəkildə tətbiq olunur.
Dufew Electric, uzunmüddətli istismar zamanı sabit performansı qorumaq üçün aşağı endüktanslı rezistor dizaynını, mis şin birləşmələrini, temperaturdan mühafizə sistemlərini və ciddi keyfiyyət yoxlama prosedurlarını tətbiq edir.
Bəli. Dufew Electric bütün dünyada OEM müştəriləri, distribyutorları və sənaye istifadəçiləri üçün texniki dəstək və layihə rabitəsi daxil olmaqla fərdiləşdirilmiş enerji elektronikası həlləri təqdim edir.
Soyutma dizaynı istilik istehsalına, iş dövrünə və quraşdırma mühitinə uyğun olaraq sənaye fanatlarından istifadə edərək təbii ventilyasiya və ya məcburi hava soyutma ilə konfiqurasiya edilə bilər.
