Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

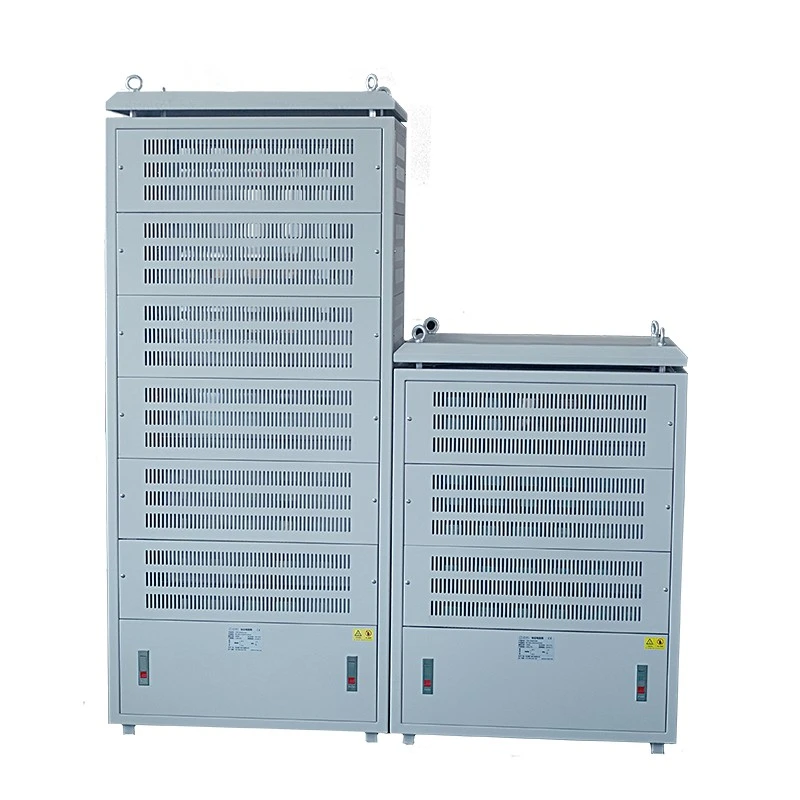

İnverter Əyləc Rezistoru Şkafı dəyişən tezlikli sürücünün (VFD) regenerativ əyləc tətbiqlərində istifadə olunan kritik komponentdir.
Tezlik çeviricisi tərəfindən idarə olunan mühərrik sürətlə yavaşladıqda, mühərrik regenerativ işə girə və elektrik enerjisini inverter DC avtobusuna qaytara bilər. Bu bərpa olunan enerji DC avtobus gərginliyini artırır.
Həddindən artıq enerji effektiv şəkildə sərbəst buraxıla bilmirsə, çevirici sistem aşağıdakılarla qarşılaşa bilər:
- DC avtobus həddindən artıq gərginlik siqnalları
- İnverterin gözlənilmədən bağlanması
- Əyləc nasazlığı
- Avadanlıqların səmərəliliyinin azalması
- Güc modullarının potensial zədələnməsi
Dufew Elektrik İnverteri Əyləc Rezistoru Şkafı bərpa olunan enerjini təhlükəsiz istehlak etmək və sabit çevirici işini saxlamaq üçün əyləc qurğusu ilə birlikdə işləyir.
Əyləc prosesi zamanı:
1. Mühərrik yavaşlama zamanı regenerativ enerji yaradır.
2. Əyləc bloku artan DC avtobus gərginliyini aşkar edir.
3. Əyləc müqavimətinin şkafı əyləc dövrəsinə qoşulur.
4. Rezistor elektrik enerjisini istilik enerjisinə çevirir.
5. Şkafın soyuducu strukturu yaranan istiliyi aradan qaldırır.
Bu idarə olunan enerji israfı prosesi tez-tez sürətlənmə, yavaşlama və fövqəladə əyləc dövrlərində sabit işləməyə kömək edir.
Ümumi təyinatlı rezistor şkaflarından fərqli olaraq, inverter əyləc rezistoru şkafı tam sürücü sistemi ilə dəqiq uyğunluq tələb edir.
Yanlış rezistor seçimi aşağıdakılara səbəb ola bilər:
- Əyləc momentinin qeyri-kafi olması
- Həddindən artıq rezistor temperaturu
- Qısaldılmış xidmət müddəti
- Qeyri-sabit inverter əməliyyatı
- Azaldılmış əyləc səmərəliliyi
Dufew Electric əyləc rezistoru şkafını dizayn etməzdən əvvəl faktiki iş şəraitini qiymətləndirir.
Əsas seçim parametrlərinə aşağıdakılar daxildir:
| Seçim faktoru | Dizayna təsiri |
|---|---|
| İnverter Gərginliyi | İzolyasiya tələblərini və rezistorun konfiqurasiyasını müəyyən edir |
| Motor Gücü | Enerji udma qabiliyyətini təyin edir |
| Əyləc Tezliyi | İstilik dizaynına və rezistorun gücünə təsir göstərir |
| Ətalət yükləyin | Regenerativ enerji səviyyəsini təyin edir |
| Əyləc vaxtı | Həddindən artıq yükləmə qabiliyyətinə təsir göstərir |
| Vəzifə dövrü | Davamlı və ya fasiləli əməliyyatı müəyyən edir |
| Quraşdırma mühiti | Şkafın quruluşuna və soyutma üsuluna təsir edir |
Mühəndisliyə əsaslanan seçim vasitəsilə Dufew Electric faktiki tətbiq tələblərinə uyğun əyləc rezistoru həlləri təqdim edir.
Ağır sənaye avadanlıqlarında mühərriklər tez-tez dəyişən yük şəraitində işləyirlər.
zamanı:
- Sürətli yavaşlama
- Təcili dayandırma
- Ağır yükün aşağı salınması
- Tez-tez start-stop dövrləri
motor əhəmiyyətli regenerativ enerji yarada bilər.
Effektiv enerji udma cihazı olmadan bu enerji inverter DC avtobusunda toplanır və gərginliyin artmasına səbəb olur.
Dufew Elektrik İnverteri Əyləc Rezistoru Şkafı regenerativ elektrik enerjisini istiliyə çevirərək idarə olunan boşalma yolunu təmin edir.
Üstünlüklərə aşağıdakılar daxildir:
- DC avtobus gərginliyinin dəyişməsinin azaldılması
- Təkmilləşdirilmiş inverter mühafizəsi
- Daha sabit əyləc performansı
- Gözlənilməz bağlanma riski azaldı
Dufew Electric dinamik əyləc tətbiqləri üçün xüsusi olaraq hazırlanmış modul büzməli rezistor birləşmələrindən istifadə edir və tez-tez əyləcləmə şəraitində etibarlı enerji udma performansını təmin edir.
Büzməli rezistor elementləri böyük istilik yayma səthinə, yüksək güc sıxlığına, sabit müqavimət göstəricisinə və təkrar əyləc dövrləri üçün uyğunluğa malikdir.
Şkaf etibarlı keçirici strukturlar və mis şinlər vasitəsilə çoxsaylı rezistor modullarını birləşdirir. Hər bir rezistor təbəqəsi müstəqil elektrik əlaqələri, xüsusi istilik yayılması sahəsi, gücləndirilmiş keçirici strukturlar və temperaturun monitorinqi mühafizəsi ilə dizayn edilmişdir.
Modul dizayn bir sıra üstünlüklərə malikdir:
Çoxsaylı rezistor modulları əyləc enerjisini bərabər paylayır, ayrı-ayrı komponentlərdə istilik gərginliyini azaldır və davamlı iş zamanı sabit əyləc performansını qoruyur.
Rezistorun tutumu motor gücünə, əyləc tezliyinə, yük xüsusiyyətlərinə və əməliyyat dövrü tələblərinə uyğun olaraq fərdiləşdirilə bilər.
Bir rezistor modulunun yoxlanılması və ya dəyişdirilməsi tələb olunarsa, texniki işçilər tam şkafı dəyişdirmədən təsirlənmiş hissəyə xidmət göstərə bilər, texniki xidmət vaxtını və dəyərini azaldır.
İstiliyin idarə edilməsi əyləc rezistorunun dizaynında ən vacib amillərdən biridir. Tez-tez əyləc dövrləri zamanı həddindən artıq temperatur artımı müqavimət dəyərinin dəyişməsinə, əyləc səmərəliliyinin azalmasına, komponentlərin köhnəlməsinə və xidmət müddətinin qısalmasına səbəb ola bilər.
Dufew Electric, faktiki iş şəraitinə uyğun olaraq istilik idarəetmə həlləri dizayn edir. Şkaf optimallaşdırılmış hava axını kanalları, müstəqil ventilyasiya sahəsi, yan egzoz soyutma strukturları, məcburi soyutma fanatları və temperaturdan qorunma qurğularını əhatə edə bilər.
İnvertor otaqları və kompakt elektrik qurğuları üçün yan egzoz soyutma inverter avadanlığı ətrafında isti hava sirkulyasiyasını azaltmağa, elektrik otağının istilik idarəetməsini yaxşılaşdırmağa və idarəetmə şkaflarının yaxınlığında istilik yığılmasının qarşısını almağa kömək edir.
Soyutma həlləri əyləc tezliyinə, quraşdırma sahəsinə, davamlı əməliyyat tələblərinə və ətraf mühit şəraitinə görə fərdiləşdirilə bilər.
Fərqli sənaye sahələrində fərqli quraşdırma məhdudiyyətləri var. Dufew Electric müştəri tələblərinə və tətbiq şərtlərinə uyğun olaraq fərdiləşdirilmiş kabinet strukturlarını dəstəkləyir.
Döşəmə quraşdırılması elektrik otaqları, sənaye nəzarət sahələri, avadanlıq otaqları və sürücü sistemi otaqları üçün uyğundur.
Onun üstünlüklərinə asan texniki xidmət imkanı, sabit quraşdırma strukturu və böyük enerji sistemləri üçün uyğunluq daxildir.
Yan tərəfə quraşdırılmış quraşdırma məhdud quraşdırma sahəsi, inteqrasiya olunmuş avadanlıq sistemləri və kompakt elektrik sxemləri olan tətbiqlər üçün uyğundur.
Fərdiləşdirmə seçimlərinə şkaf ölçüləri, kabel giriş istiqaməti, montaj strukturu və soyutma konfiqurasiyası daxildir.
Dufew əyləc rezistoru şkafları xüsusi olaraq tezlik çeviricisi əyləc sistemləri, bərpaedici enerjinin udulması, motorun yavaşlamasına nəzarət və dinamik əyləc tətbiqləri üçün nəzərdə tutulmuşdur.
Sistem 20KW-dan 500KW-a qədər güc diapazonlarını və ≤3000V-a qədər iş gərginliyini dəstəkləyir, bu da onu orta və yüksək güclü invertor tətbiqləri üçün uyğun edir.
Şkaf cari daşıma qabiliyyətini yaxşılaşdırmaq, əlaqə itkilərini azaltmaq və sabit yüksək yükdə işləməyi təmin etmək üçün gücləndirilmiş mis şinləri, paslanmayan polad keçirici strukturları və optimallaşdırılmış daxili naqil dizaynlarını qəbul edir.
Şkaf uzunmüddətli istismar zamanı təhlükəsizliyi və etibarlılığı artırmaq üçün temperaturdan qoruyan açarları, soyuducu fanatları, qoruyucu terminalları və fərdiləşdirilmiş qapaq strukturlarını birləşdirə bilər.
Dufew Elektrik İnverteri Əyləc Rezistoru Şkafı etibarlı bərpaedici enerji nəzarəti tələb edən sənaye sistemlərində geniş istifadə olunur.
| Ərizə | Avadanlıq | Əsas Tələb |
|---|---|---|
| Liman avadanlığı | Kranlar, qaldırıcı sistemlər | Tez-tez əyləc və ağır yük enerjisinin udulması |
| Mining Systems | Mina qaldırıcıları, qaldırıcı avadanlıqlar | Yüksək ətalətli yükə nəzarət və davamlı əməliyyat |
| Lift Sistemləri | Sənaye liftləri, qaldırıcı platformalar | Təkrarlanan sürətlənmə və əyləc dövrləri |
| Polad Sənayesi | Prokat dəyirmanları, ağır disklər | Yüksək tezlikli regenerativ əyləc |
| Sənaye Maşınları | Böyük motor sistemləri | İnverterin sabit işləməsi |
| Test Sistemləri | Motor sınaq platformaları | Nəzarət olunan müqavimət yükünün udulması |
| Parametr | Spesifikasiya |
|---|---|
| Məhsul növü | İnverter əyləc rezistoru şkafı |
| Ərizə | VFD Regenerativ Əyləc Sistemi |
| Rezistor elementi | Oluklu rezistor |
| Güc diapazonu | 20KW-500KW |
| İş gərginliyi | ≤3000V |
| Müqavimət Aralığı | 0.01Ω-1KΩ |
| Müqavimət Dəqiqliyi | ±3% / ±5% / ±10% |
| Qoruma dərəcəsi | IP20/IP23 |
| Temperatur əmsalı | ≤300 ppm/℃ |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| İstinad Standartı | GB-5792 |
Nümunə: CRC 100KW 2.7R J
| Kod | Təsvir |
|---|---|
| CRC | Əyləc rezistoru şkafı |
| 100KVt | Nominal güc |
| 2.7R | Qiymətləndirilmiş Müqavimət |
| J | Müqavimət Dəqiqliyi (K=±10%, J=±5%, H=±3%) |
Göndərmədən əvvəl Dufew Electric məhsulun etibarlılığını yoxlamaq üçün elektrik və mexaniki sınaqlar həyata keçirir.
| Test elementi | Test Vəziyyəti | Performans |
|---|---|---|
| Dielektrik Gücü | 2500VAC/50Hz/60S | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 10 dəfə nominal güc 5S | Görünən zərər yoxdur |
| Uzunmüddətli Yük Ömrü | Siklik əməliyyat | >9000h |
| Nəm İstilik Testi | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Temperatur dövrü | -55℃,55℃,155℃ dövrlər | △R≤±(2%R+0,05Ω) |
| İstilik müqaviməti | 350 ℃/2 saat | Aşkar ziyan yoxdur |
Hər bir VFD əyləc tətbiqi müxtəlif iş şəraiti və performans tələblərinə malikdir. Dufew Electric xüsusi sistem parametrləri, quraşdırma şərtləri və iş mühiti əsasında mühəndislik qiymətləndirməsi və fərdiləşdirilmiş həllər təqdim edir.
Əyləc rezistorunun konfiqurasiyası çeviricinin gərginliyi, mühərrik gücü, əyləc tezliyi, əyləc vaxtı və iş dövrü daxil olmaqla əsas sürücülük sisteminin parametrlərinə uyğun olaraq tərtib edilmişdir.
Şkafın ölçüləri, soyutma tələbləri, daxili və ya xarici mühit və kabel bağlantısı tələbləri daxil olmaqla, kabinetin düzgün dizaynını və etibarlı işləməsini təmin etmək üçün quraşdırma tələbləri diqqətlə nəzərdən keçirilir.
Fərqli iş şəraiti davamlı əyləc, təcili dayandırma və tez-tez sürətlənmə və ya yavaşlama tətbiqləri kimi müxtəlif əyləc həllərini tələb edir.
Bu parametrlərə əsaslanaraq, Dufew Electric müxtəlif tətbiq tələblərinə cavab vermək üçün uyğun əyləc müqaviməti konfiqurasiyalarını və şkaf strukturlarını layihələndirir.
Dufew Electric tam əyləc rezistoru həllərini təmin etmək üçün rezistor elementlərinin istehsalı, şkafın yığılması, istilik dizaynı, elektrik sınaqları və mühəndislik dəstəyini birləşdirir.
Bu inteqrasiya olunmuş istehsal qabiliyyəti komponentlərin istehsalından son çatdırılmaya qədər ardıcıl məhsul keyfiyyətini təmin etməyə kömək edir.
Rezistorun yığılması prosesinə sabit performansı təmin etmək üçün büzməli rezistor elementinin istehsalı, müqavimətin yoxlanılması və elektrik bağlantısı montajı daxildir.
Şkafın inteqrasiyasına rezistor təbəqəsinin quraşdırılması, mis şin yığılması, mühafizə komponentinin quraşdırılması və etibarlı işləmə üçün soyutma sisteminin inteqrasiyası daxildir.
Hər bir əyləc rezistoru şkafı çatdırılmadan əvvəl müqavimət dəqiqliyi, izolyasiya performansı, elektrik bağlantısının etibarlılığı və mexaniki montaj keyfiyyəti üçün yoxlanılır.
Dufew Electric məhsulun ardıcıl performansını və etibarlı işləməsini təmin etmək üçün strukturlaşdırılmış keyfiyyət idarəetmə prosedurlarına əməl edir.
Keyfiyyət sənədlərinə aşağıdakılar daxildir:
- ISO9001 Keyfiyyət İdarəetmə Sistemi Sertifikatı
- CE sertifikatı
- Məhsulun Test Hesabatları
- Zavod yoxlama qeydləri
Xüsusi layihə tələblərinə uyğun olaraq texniki sənədlər və yoxlama hesabatları təqdim edilə bilər.
Dufew Electric sənaye elektrik avadanlığı üçün peşəkar daşınma hazırlığını təmin edir, hər bir əyləc rezistoru şkafının daşınma zamanı düzgün mühafizəsini və çatdırıldıqdan sonra quraşdırmaya hazır olmasını təmin edir.
Qablaşdırma prosesinə ixrac standartlarına uyğun taxta qablaşdırma, nəmdən mühafizə, daxili bərkidici strukturlar və daşınma təhlükəsizliyini artırmaq üçün məhsulun identifikasiya etiketləri daxildir.
Göndərilməzdən əvvəl mühəndislər müştəri yerində rəvan quraşdırma və istismara verilməsini təmin etmək üçün şkaf ölçüləri, məhsulun çəkisi, qaldırma tələbləri və quraşdırma məlumatları kimi mühüm detalları təsdiqləyirlər.
Mühərrikin yavaşlaması zamanı regenerativ enerji çeviricinin DC avtobus gərginliyini artırır. Əyləc rezistoru şkafı bu artıq enerjini udur və istiliyə çevirir, inverterin həddindən artıq gərginliyində nasazlıqların qarşısını alır və sistemin sabit işləməsini təmin edir.
Seçim inverter gərginliyi, mühərrik gücü, əyləc tezliyi, yük inertiyası, əyləc vaxtı, müqavimət dəyəri və iş dövrü daxil olmaqla bir çox amillərdən asılıdır. Bu parametrlər uyğun rezistor konfiqurasiyasını və istilik dizaynını müəyyən edir.
Bəli. Dufew Electric, müxtəlif VFD sistemləri ilə uyğunluğa imkan verən xüsusi invertor markalarına deyil, elektrik parametrlərinə və tətbiq tələblərinə uyğun olaraq əyləc rezistoru şkaflarını dizayn edir.
Bəli. Modul büzməli rezistor strukturu və optimallaşdırılmış istilik idarəetmə dizaynı təkrarlanan sürətlənmə və əyləc dövrləri üçün işlənib hazırlanmışdır ki, bu da onları tələbkar sənaye tətbiqləri üçün uyğun edir.
Bəli. Dufew Electric, güc reytinqi, müqavimət dəyəri, gərginlik səviyyəsi, şkaf ölçüləri, soyutma dizaynı və quraşdırma strukturu daxil olmaqla müxtəlif sistem tələblərinə uyğun olaraq fərdi həllər təqdim edir.
Müvafiq həlli təmin etmək üçün müştərilər inverter gərginliyi, mühərrik gücü, əyləc tezliyi, iş dövrü, quraşdırma mühiti və tələb olunan müqavimət dəyəri kimi tətbiq detallarını təqdim etməlidirlər.
Bəli. Dufew Electric müxtəlif sənaye layihələrini dəstəkləmək üçün mühəndislik qiymətləndirməsi, texniki sənədlər, sınaq hesabatları və fərdiləşdirilmiş əyləc rezistoru həlləri təqdim edir.
Fərqli VFD sistemləri fərqli əyləc rezistorlarının konfiqurasiyasını tələb edir. Dufew Electric inverter parametrləri, mühərrik xüsusiyyətləri, əyləc tələbləri, quraşdırma şərtləri və istilik idarəetmə ehtiyaclarına əsaslanan fərdiləşdirilmiş inverter əyləc rezistoru şkaf həllərini təqdim edir.
Peşəkar rezistor istehsal qabiliyyəti, mühəndis dəstəyi və tam sınaq prosedurları ilə Dufew Electric sənaye müştərilərinə sabit performansa malik etibarlı regenerativ əyləc sistemlərini inkişaf etdirməyə kömək edir.
Müvafiq əyləc rezistoru şkaf həllini almaq üçün çeviriciniz və tətbiq tələbləri ilə bağlı Dufew Electric ilə əlaqə saxlayın.
