Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.
Yüksək güclü VFD və güc çevirmə sistemlərində, rektifikator mərhələsi inverter bölməsini təchiz etməzdən əvvəl AC gücünü DC enerjisinə çevirir. Bu çevrilmə prosesi zamanı DC avtobus cərəyanı rektifikasiya xüsusiyyətləri, yük dəyişməsi və regenerativ əməliyyat nəticəsində yaranan dalğalanma komponentlərini ehtiva edə bilər.

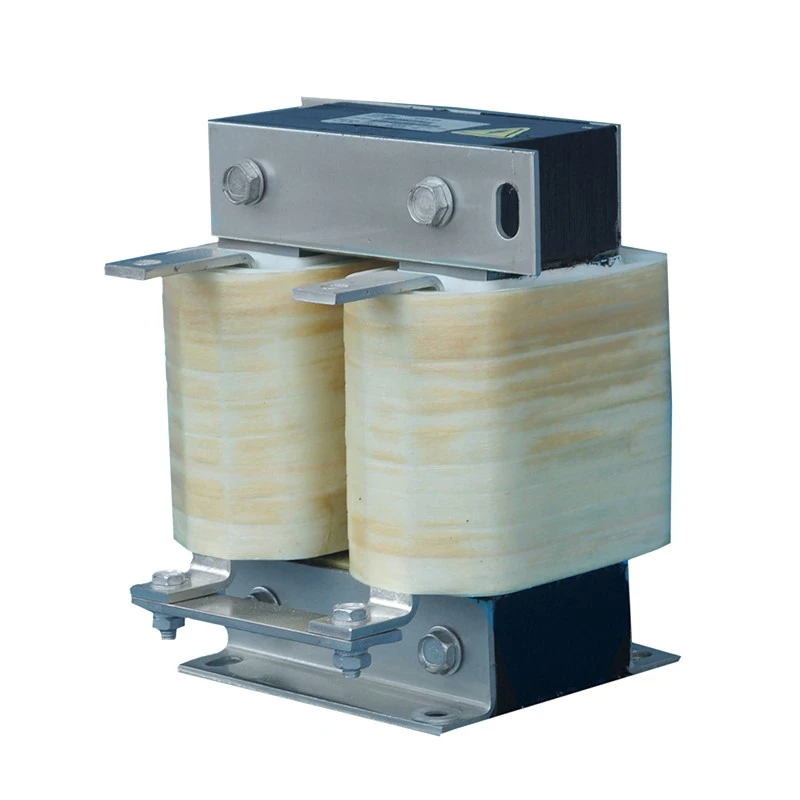

Dufew Electric DC Link Reactor DC avtobus dövrəsinin rektifikator və çevirici bölmələri arasında ardıcıl olaraq quraşdırılmışdır. İnduktiv enerjinin saxlanmasını təmin etməklə, cərəyan dəyişikliyini hamarlaşdırır, davamlı DC cərəyan axını saxlayır və DC kondansatörlərində və güc yarımkeçirici cihazlarında elektrik gərginliyini azaldır.
Adi dəyişən cərəyan reaktorlarından fərqli olaraq, o, davamlı DC cərəyanının işləməsi üçün xüsusi olaraq hazırlanmışdır. Seqmentləşdirilmiş hava boşluğu maqnit strukturu DC meyl müqavimətini yaxşılaşdırır, maqnit doyma riskini azaldır və uzunmüddətli sənaye əməliyyatı zamanı sabit endüktans performansını saxlayır.
Dufew etibarlı istilik performansına, izolyasiya gücünə və mexaniki dayanıqlığa nail olmaq üçün aşağı itkili soyuq haddelenmiş silikon polad nüvələrdən, Sinif F izolyasiya sistemlərindən, dəqiq sarma proseslərindən və vakuum emprenye texnologiyasından istifadə edir.
AC-DC çevrilməsi zamanı rektifikator mərhələsindən gələn gərginlik dalğalanmaları DC avtobusuna dalğalanma cərəyanı verə bilər. Reaktor DC cərəyanının dalğa formasını hamarlayır, dalğalanma komponentlərini azaldır və DC avtobus kondansatörlərində gərginliyi azaltmağa kömək etməklə yanaşı, çeviricinin giriş sabitliyini yaxşılaşdırır. Bu, sabit DC enerji təchizatı tələb edən yüksək güclü sürücü sistemləri üçün xüsusilə faydalıdır.
Dəyişən yüklər və ya qeyri-sabit güc şəraiti olan tətbiqlərdə həddindən artıq cərəyan pulsasiyası çeviricinin işinə təsir göstərə bilər. By reducing current discontinuity and maintaining a more continuous rectifier current, the reactor supports stable inverter switching and helps reduce abnormal operating conditions during dynamic operation.
Yüksək dalğalanma cərəyanı DC kondansatörünün yaşlanmasını sürətləndirə və güc komponentlərində istilik gərginliyini artıra bilər. Optimallaşdırılmış dizayn cari pulsasiyanı məhdudlaşdırır və kondansatörlərdə dalğalanma gərginliyini azaldır, DC avtobus komponentlərinin etibarlılığını yaxşılaşdırmağa və ümumi idarəetmə sisteminin xidmət müddətini uzatmağa kömək edir.
DC cərəyanının xüsusiyyətlərini hamarlaşdırmaqla reaktor çevirici sisteminin elektrik işini yaxşılaşdıra bilər. Azaldılmış cərəyan təhrifi daha yaxşı enerji istifadəsinə və yüksək güclü elektrik sistemləri ilə təkmilləşdirilmiş uyğunluğa kömək edir.
Davamlı DC cərəyanı adi maqnit nüvələrinin doyma səviyyəsinə yaxınlaşmasına səbəb ola biləcək bir istiqamətli maqnit sahəsi yaradır. Dufew sabit endüktansı və effektiv cərəyan hamarlaşdırma performansını qoruyarkən DC doyma riskini azaltmaq üçün seqmentləşdirilmiş hava boşluğu əsas strukturunu qəbul edir. Bu dizayn davamlı DC yükləri altında etibarlı əməliyyatı dəstəkləyir.
Sarma strukturu yüksək cərəyanlı DC əməliyyatı üçün optimallaşdırılmışdır, sabit elektrik performansını və səmərəli istilik idarəsini qoruyarkən DC müqavimət itkisini və temperatur artımını azaltmağa kömək edir. Yüksək cərəyan tətbiqləri üçün ümumi ölçüsü azaltmaq və istilik yayılmasını yaxşılaşdırmaq üçün folqa sarğı strukturları da təmin edilə bilər.
Vakuum emprenye prosesi izolyasiya sistemini gücləndirir və nəmə davamlılığı, mexaniki gücü və vibrasiya müqavimətini yaxşılaşdırır. Optimallaşdırılmış struktur dizaynı ilə birlikdə, standart sınaq şəraitində aşağı elektromaqnit vibrasiya və ≤65dB səs-küy səviyyələrini qoruyarkən etibarlı uzunmüddətli əməliyyatı dəstəkləyir.
| Ərizə | Əsas Fayda |
|---|---|
| Dəyişən Tezlik Sürücüləri | DC avtobus dayanıqlığını yaxşılaşdırın |
| Servo Sürücü Sistemləri | Dalğalanma cərəyanının təsirini azaldın |
| Liftlər | Sürücünün etibarlılığını yaxşılaşdırın |
| Liman kranları | Tez-tez yük dəyişikliklərini dəstəkləyin |
| Rolling Mills | Yüksək güclü əməliyyat sabitliyini artırın |
| Enjeksiyon Maşınları | Stabil enerji çevrilməsini qoruyun |
| Sənaye Sınaq Avadanlıqları | Elektrik ardıcıllığını yaxşılaşdırın |
| Avtomatlaşdırma Sistemləri | DC avtobus komponentlərini qoruyun |
DC Bağlantı Reaktoru aşağıdakı hallarda tövsiyə olunur:
| Tətbiq şərti | Gözlənilən Fayda |
|---|---|
| Yüksək güclü VFD sistemləri | DC avtobusunun dəyişməsini azaldın |
| Böyük DC kondansatör bankları | Aşağı dalğalanma cərəyanı stressi |
| Tez-tez sürətlənmə / yavaşlama | Əməliyyat sabitliyini yaxşılaşdırın |
| Ağır sənaye yükləri | Komponentin elektrik gərginliyini azaldın |
| Regenerativ tətbiqlər | DC dövrə performansını yaxşılaşdırın |
| Uzun davamlı əməliyyat | Sistemin etibarlılığını artırın |
| Parametr | Spesifikasiya |
|---|---|
| Məhsul növü | DC Bağlantı Reaktoru / DC Bus Reaktoru |
| Quraşdırma yeri | Düzləşdirici və çevirici arasında DC avtobusu |
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominal cərəyan | 5A -- 3800A |
| Gərginlik Düşüşü | 0,5% / 1% / 2% / 4% |
| Tezlik diapazonu | 50Hz / 60Hz / 500Hz-ə qədər fərdiləşdirilmişdir |
| Endüktans | Sistem tələblərinə uyğun olaraq fərdiləşdirilmişdir |
| Həddindən artıq yükləmə qabiliyyəti | 60 saniyə ərzində 1,5 × nominal cərəyan |
| Dielektrik Gücü | 3000VAC / 50Hz / 5mA / 1Dəq |
| İzolyasiya Müqaviməti | ≥100MΩ (1000VDC) |
| Qoruma dərəcəsi | IP00 / IP20 |
| İzolyasiya sinfi | Sinif F (155℃) |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| Səs-küy Səviyyəsi | ≤65dB |
| Xidmət müddəti | ≥15 yaş |
| Standartlar | IEC289 / GB10229 / JB9644 |
Misal: CDL-600-0600-EIDA
| Kod | Təsvir |
|---|---|
| CDL | DC reaktor seriyası |
| 600 | Gərginlik səviyyəsi |
| 0600 | Nominal cərəyan 600A |
| EI | Əsas struktur |
| D/W | Quraşdırma strukturu |
| Kondisioner | Sarma materialı |
| Müqayisə | DC əlaqə reaktoru | AC reaktoru |
|---|---|---|
| Quraşdırma yeri | Düzləşdirici və çevirici arasında DC avtobusu | AC giriş və ya motor çıxış tərəfi |
| Əsas Funksiya | Düzgün DC cərəyanını düzəldin və dalğalanmanı azaldın | AC harmoniklərini və gərginlik gərginliyini azaldın |
| Maqnit Dizayn | DC meylinə davamlı hava boşluğu quruluşu | Alternativ maqnit axını dizaynı |
| Əsas Tətbiq | DC avtobus sabitləşməsi | Güc keyfiyyəti və motorun qorunması |
Dufew Electric reaktorlar, əyləc rezistorları, transformatorlar və fərdi elektrik həlləri daxil olmaqla güc elektronikası komponentlərinin istehsalında ixtisaslaşmışdır.
Dufew-un istehsal prosesi maqnit nüvəsinin emalı, dəqiq sarğı, vakuum hopdurulması, yüksək temperaturda müalicə və elektrik performansının sınaqdan keçirilməsini əhatə edir. Ardıcıl elektrik xüsusiyyətlərini və etibarlı məhsul keyfiyyətini qorumaq üçün hər bir mərhələyə nəzarət edilir.
Keyfiyyət yoxlaması izolyasiya müqavimətini, müqavimət gərginliyini, endüktansı, temperaturun yüksəlməsini və görünüşü əhatə edir. Bu testlər reaktorun elektrik performansını, izolyasiyanın etibarlılığını, istilik xüsusiyyətlərini və ümumi istehsal keyfiyyətini yoxlayır.
Müxtəlif layihə tələbləri üçün Dufew mühəndislik məsləhəti və texniki sənədləşdirmə dəstəyi ilə birlikdə OEM istehsalı və fərdi elektrik dizaynını təmin edir. Bu, məhsulu xüsusi elektrik parametrlərinə, quraşdırma şərtlərinə və sistem tətbiqlərinə uyğunlaşdırmağa imkan verir.
DC keçid reaktoru VFD və ya güc çevirmə sisteminin rektifikator və çevirici bölmələri arasında DC avtobus dövrəsində quraşdırılmışdır. Bu, DC cərəyanının dəyişməsini hamarlaşdırmağa, dalğalanma komponentlərini azaltmağa və DC avtobus dayanıqlığını yaxşılaşdırmağa kömək edir.
Əsas fərq tətbiq sxemidir. Harmonikləri azaltmaq, cərəyan təsirini məhdudlaşdırmaq və enerji keyfiyyətini yaxşılaşdırmaq üçün alternativ cərəyan reaktoru istifadə olunur. Bu məhsul cərəyan dalğalanmasını hamarlaşdırmaq və DC yan komponentlərini qorumaq üçün DC avtobus proqramları üçün nəzərdə tutulmuşdur.
Davamlı DC cərəyanı nüvədə maqnit meyli yarada bilər. Seqmentləşdirilmiş hava boşluğu strukturu maqnit doymasının qarşısını almağa, sabit endüktansı saxlamağa və DC şəraitində etibarlı işləməyi təmin etməyə kömək edir.
Bəli. Dufew müxtəlif sistem tələblərinə uyğun olaraq gərginlik dərəcəsi, cərəyan gücü, endüktans dəyəri, sarma materialı, quraşdırma strukturu və mexaniki ölçülər daxil olmaqla fərdi həllər təqdim edir.
