Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

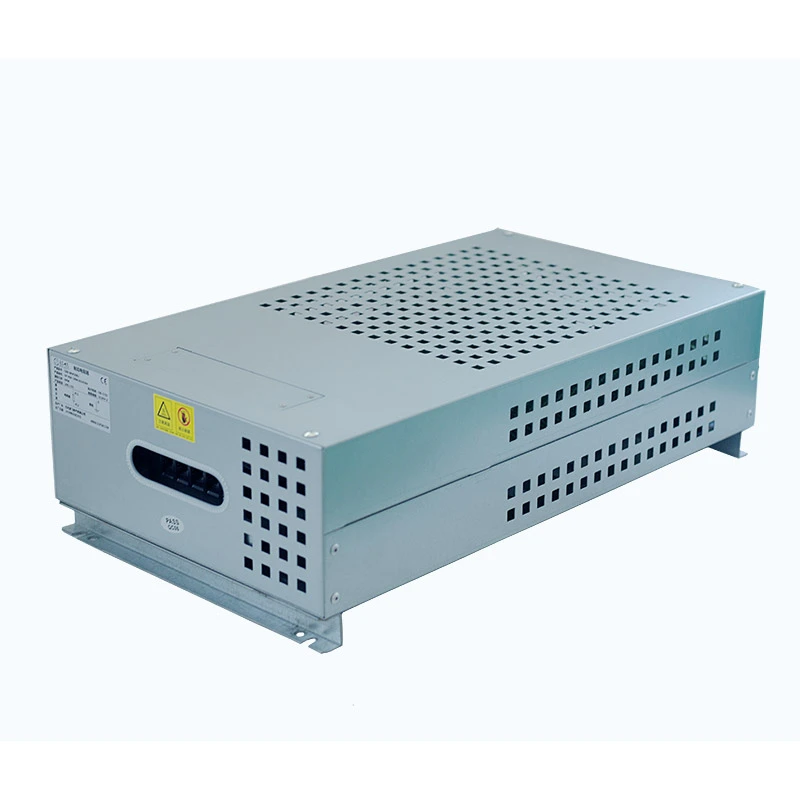

DUFEW Oluklu Rezistor qutusu seriyalı və paralel qoşulma üsulları vasitəsilə çoxsaylı büzməli rezistor elementlərini birləşdirən və onları peşəkar korpusun içərisində düzəldən yüksək güclü rezistorlar qurğusudur. Fərdi rezistorların güc məhdudiyyətini aradan qaldırmaq və yüksək güclü elektrik sistemləri üçün sabit enerji udma performansını təmin etmək üçün xüsusi olaraq hazırlanmışdır.
Rezistor qutusu 30KW maksimum güc reytinqini, 0.01Ω-dən 1KΩ-a qədər müqavimət dəyərlərini və ±3%, ±5% və ±10% müqavimət dəqiqliyi seçimlərini dəstəkləyir. Daxili struktura yüksək cərəyan terminal bloku və temperaturdan qorunma açarı daxildir, eyni zamanda korpusun qorunma dərəcəsi müxtəlif tətbiq tələblərinə uyğun olaraq fərdiləşdirilə bilər.
Çində təcrübəli istehsalçı və təchizatçı kimi DUFEW əyləc sistemləri, dəyişən tezlikli ötürücülər, sənaye avtomatlaşdırma avadanlığı, liftlər, kranlar, yayma dəyirmanları və səmərəli enerji sərfiyyatı tələb edən digər tətbiqlər üçün fərdi həllər təqdim edir.
Oluklu Rezistor qutusunun daxili strukturu ardıcıl və paralel sxemlər vasitəsilə təşkil edilmiş və xüsusi hazırlanmış korpusun içərisinə etibarlı şəkildə quraşdırılmış çoxsaylı büzməli rezistor elementlərdən ibarətdir. Bu modul konfiqurasiya sabit elektrik performansını və rahat texniki xidməti qoruyarkən güc tutumunu yaxşılaşdırır.
Korroziya əla korroziyaya davamlılıq, mexaniki möhkəmlik və istilik yayma qabiliyyətini təmin edən alüminium-sink örtülmüş polad təbəqədən hazırlanmışdır. İnteqrasiya edilmiş ventilyasiya strukturu davamlı iş zamanı hava axınını optimallaşdırmağa və sabit temperaturu saxlamağa kömək edir.
Xarici elektrik əlaqələrini sadələşdirmək üçün rezistor qutusunun içərisində yüksək cərəyanlı terminal bloku quraşdırılmışdır. Quraşdırılmış temperaturdan qorunma açarı daxili temperatur əvvəlcədən təyin edilmiş təhlükəsizlik həddini keçdikdə dövrəni avtomatik olaraq ayırır və həddindən artıq istiləşmənin zədələnməsinin qarşısını alır.
Müştəri tələblərinə uyğun olaraq, DUFEW isteğe bağlı soyuducu fanatlar, müstəqil rezistorlar qrupuna nəzarət və fərdiləşdirilmiş qorunma səviyyələrini təmin edə bilər. Məhsul GB-5792 standartına uyğun hazırlanmışdır və tələbkar sənaye mühitləri üçün uyğundur.
Misal: CRB 10KW 13.6R J
| Kod | Təsvir |
|---|---|
| CRB | Büzməli Rezistor Qutu / Əyləc Rezistor Qutusu |
| 10KVt | Nominal güc |
| 13.6R | Qiymətləndirilmiş Müqavimət |
| J | Müqavimət Tolerantlığı (K=10%, J=5%, H=3%) |
| Parametr | Spesifikasiya |
|---|---|
| Güc diapazonu | 1KW-30KW |
| İş gərginliyi | ≤1200V |
| Müqavimət Aralığı | 0.01Ω --- 1KΩ |
| Müqavimət Tolerantlığı | ±3/±5/±10 |
| Qoruma dərəcəsi | IP20/IP23 |
| Temperatur əmsalı | ≤300 ppm/℃ |
| Alov gecikdirici dərəcəsi | UL 94V-2 |
| Standart Uyğunluq | GB-5792 |
DUFEW, müxtəlif sənaye iş şəraitinə əsaslanan fərdi Oluklu Rezistor qutusu həlləri təqdim edir. Müştərilər sistem tələblərinə uyğun olaraq uyğun güc dərəcələrini, müqavimət dəyərlərini, soyutma üsullarını, qoruma səviyyələrini və daxili dövrə konfiqurasiyalarını seçə bilərlər.
Modul dizayn çoxlu rezistor vahidlərini müxtəlif güc səviyyələrində birləşdirməyə imkan verir ki, bu da məhsulu yüksək əyləc enerjisi, tez-tez sürətlənmə və yavaşlama və fasiləsiz iş rejiminə malik tətbiqlər üçün uyğun edir.
Fərdiləşdirmə seçimlərinə aşağıdakılar daxildir:
- Fərdi nominal güc
- Fərdi müqavimət dəyəri
- Çox qruplu rezistor sxeminin dizaynı
- Əlavə soyuducu fan quraşdırılması
- Xüsusi hazırlanmış qapaq quruluşu
- Müştəri çertyojlarına uyğun OEM istehsalı
Oluklu Rezistor qutusu mühərrikin yavaşlaması zamanı yaranan bərpaedici enerjini udur və DC avtobusunun həddindən artıq gərginlik xətalarının qarşısını alır.
Kranlarda, qaldırıcı avadanlıqlarda və materialların daşınması sistemlərində tez-tez əyləc əməliyyatları üçün nəzərdə tutulmuşdur.
Davamlı yük şəraitində işləyən yüksək güclü mühərriklər üçün sabit əyləc performansını təmin edir.
Tez-tez sürətlənmə, yavaşlama və enerji istehlakına nəzarət tələb edən lift sistemləri üçün uyğundur.
Elektrik sınaqları və enerji sərfiyyatı tətbiqləri üçün etibarlı yüksək güclü yük komponenti kimi istifadə olunur.
DUFEW Oluklu Rezistor qutusu modul daxili rezistor quruluşunu qəbul edir. Çoxsaylı rezistor elementləri müstəqil qruplara bölünür və ayrı-ayrı sxemlər vasitəsilə birləşdirilir ki, bu da daha asan texniki xidmətə və dəyişdirmə xərclərini azaltmağa imkan verir.
Tək bir rezistor qrupu uğursuz olduqda, texniklər bütün rezistor qutusunu əvəz etmək əvəzinə yalnız zədələnmiş modulu dəyişdirməlidirlər. Bu dizayn avadanlıqların mövcudluğunu əhəmiyyətli dərəcədə yaxşılaşdırır və uzunmüddətli texniki xidmət xərclərini azaldır.
Daxili rezistor elementləri ayrı-ayrı dövrələrə bölünür. Bir zədələnmiş bölmə digər rezistor qruplarının işinə təsir etmədən müstəqil olaraq dəyişdirilə bilər.
Öndə quraşdırılmış yüksək cərəyanlı terminal bloku mərkəzləşdirilmiş və mütəşəkkil naqilləri təmin edir. Böyük elektrik kabelləri quraşdırma, yoxlama və texniki xidmət zamanı asanlıqla qoşulub ayrıla bilər.
Standart temperaturdan qorunma açarı anormal temperatur şəraiti yarandıqda dövrəni avtomatik olaraq ayırır, nəzarətsiz iş zamanı həddindən artıq istiləşmə nəticəsində rezistorun zədələnməsinin qarşısını alır.
DUFEW Oluklu Rezistor qutusu tez-tez əyləc, yüksək enerji udma və uzun fasiləsiz işləmə tələb edən ağır avadanlıqlar üçün xüsusi olaraq hazırlanmışdır.
Əyləc rezistorlarının təkrar enerji boşalma dövrlərinə tab gətirməli olduğu yayma dəyirmanları, liman kranları və ağır yük liftləri kimi sənaye tətbiqləri üçün uyğundur.
Prokat dəyirmanları, liman maşınları və ağır yük liftləri daxil olmaqla, tez-tez enerji ilə bağlı rəy şəraiti olan avadanlıqlar üçün uyğundur. Müəyyən edilmiş iş şəraitində dövri xidmət müddəti 9000 saatdan çox ola bilər.
Yüksək güc tətbiqləri və ya yüksək temperatur mühitləri üçün, istilik yayılmasının səmərəliliyini artırmaq və sabit işləməyi qorumaq üçün soyuducu fanatlar quraşdırıla bilər.
Vahid qapaq ölçüləri çoxsaylı rezistor qutularının paralel olaraq quraşdırılmasına imkan verir, böyük sınaq sistemləri və tam elektrik idarəetmə avadanlığı üçün səliqəli plan həllini təmin edir.
The resistor element is manufactured from constantan or nickel-chromium alloy strips formed into a corrugated structure. Bu dizayn parazitar endüktansı azaldır və cavab performansını yaxşılaşdırır, onu yüksək tezlikli impuls əyləci və tələbkar sənaye tətbiqləri üçün uyğun edir.
Oluklu zolağın artan səth sahəsi əməliyyat zamanı sabit müqavimət performansı üçün ≤300 ppm/℃ temperatur əmsalı saxlamaqla, istilik yayılmasının səmərəliliyini artırır.
Əsas üstünlüklərə aşağı endüktanslı xüsusiyyətlər, əla istilik sabitliyi, səmərəli istilik yayılması və tez-tez nəbz yükləmə şəraitində etibarlı performans daxildir.
Korroziya sənaye mühitləri üçün güclü korroziyaya davamlılıq və oksidləşmədən qorunma təmin edən alüminium-sink örtüklü polad təbəqədən tikilmişdir. Dəqiq əyilmə, qaynaq prosesləri və optimallaşdırılmış ventilyasiya kanalları həm struktur gücünü, həm də hava axınının səmərəliliyini artırır.
Əsas üstünlüklərə korroziyaya davamlılıq, mexaniki dayanıqlıq, təkmilləşdirilmiş istilik idarəetməsi və tələbkar iş şəraitinə uyğunlaşma daxildir.
Yüksək temperaturlu keramika və ya slyuda dayaqları, qızdırıcı komponentlər və korpus arasında elektrik izolyasiyasını təmin edərkən, büzməli rezistor elementlərini təmin etmək üçün istifadə olunur. İzolyasiya strukturu 350 ℃-ə qədər istilik şəraitində etibarlı performans saxlayır.
Əsas üstünlüklərə yüksək temperatur müqaviməti, sabit elektrik izolyasiyası, gücləndirilmiş təhlükəsizlik və davamlı istilik gərginliyi altında uzun xidmət müddəti daxildir.
Rezistor qutusu yüksək güclü tətbiqlərdə etibarlı əlaqə üçün nəzərdə tutulmuş yüksək cərəyanlı mis şin terminal quruluşunu qəbul edir. Çox dövrəli naqil dizaynı kabel birləşmələrini təşkil etməyə, istilik əmələ gəlməsini azaltmağa və elektrik dayanıqlığını yaxşılaşdırmağa kömək edir.
Əsas üstünlüklərə yüksək cərəyan keçirmə qabiliyyəti, rahat quraşdırma, sabit elektrik bağlantısı və böyük enerji sistemləri üçün uyğunluq daxildir.
İsteğe bağlı konfiqurasiyalara temperaturdan qorunma açarları və eksenel soyutma fanatları daxildir. Temperatur açarı anormal temperatur şəraiti yarandıqda dövrəni ayıraraq əlavə təhlükəsizlik təmin edir, məcburi hava soyutma isə temperaturun yüksəlməsini azaltmağa və qapalı qurğularda davamlı işləmə qabiliyyətini yaxşılaşdırmağa kömək edir.
| Elektrik Performansı | Test şərtləri | Performans |
|---|---|---|
| Dielektrik Gücü | 2500VAC/50Hz/60S | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | İzolyasiya müqaviməti ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 5S üçün 10 dəfə nominal güc | Görünən zərər yoxdur |
| Uzunmüddətli Yük Ömrü | Tsiklik əməliyyat (Boşaltma 10S, İnterval 90S) | 9000 saatdan çox |
| Davamlı Nəmli İstilik | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Sürətli Temperatur Dəyişikliyi | -55℃, 55℃, 155℃ hər biri 15 dəqiqə, 5 dövrə | △R≤±（2%R+0,05Ω） |
| İstilik müqaviməti | 350 ℃/2 saat | Açıq rəng dəyişikliyi və ya zədə yoxdur |
| Temperatur əmsalı | Nominal yük müqaviməti ilə statik müqavimət arasında müqayisə | 300 ppm/℃-dən az |
| Alov gecikdirici | 5 dəqiqə üçün 10 dəfə nominal güc | Qırmızı parıltı, lakin alov yoxdur |
| Mexanik Performans | Test şərtləri | Performans |
|---|---|---|
| Terminal Gücü | 45N/30S | Boşaltma və ya görünən zərər yoxdur |
| Vibrasiya Müqaviməti | 5-200Hz, 1g, 98m/S² | Görünən struktur zərər yoxdur |
| Lehimləmə İstilik Müqaviməti | Qurğuşun terminalı 3S üçün 350±5℃ lehimə batırılır | △R≤±（1%R+0.05Ω） Görünən xarici zədə yoxdur, aydın işarələmə |
| Lehimləmə qabiliyyəti | Terminal 5S üçün 235±5℃ lehimə batırılır | Terminal səthində lehim örtüyü ≥95% |
Müvafiq əyləc rezistoru həllinin seçilməsi sistemin sabitliyini, təhlükəsizliyini və texniki xidmətin səmərəliliyini artırmaq üçün vacibdir. Fərdi alüminium yerləşdirilmiş rezistorlar, boru rezistorları və ya müstəqil rezistor elementləri ilə müqayisədə DUFEW təkmilləşdirilmiş qoruma, istilik idarəetməsi və sənaye enerji tətbiqləri üçün asan quraşdırma ilə daha inteqrasiya olunmuş dizayn təqdim edir.
| Müqayisə Ölçüsü | Oluklu Rezistor qutusu | Ənənəvi Tək Alüminium Korpus / Boru / Müstəqil Rezistor |
|---|---|---|
| Güclə işləmə qabiliyyəti | Birdən çox büzməli rezistor elementləri ardıcıl və paralel sxemlər vasitəsilə birləşdirilə bilər ki, bu da vahid qoruma və əlaqə idarəetməsini təmin edərkən bir korpusa 30KV-a qədər güc tutumuna nail olmağa imkan verir. | Fərdi rezistorlar adətən məhdud güc qabiliyyətinə malikdir. Birdən çox vahid əlavə birləşmə, naqil və mühafizə strukturları tələb edir, quraşdırma mürəkkəbliyini artırır. |
| Yüksək Tezlik Performansı | Büzməli ərinti zolaq quruluşu aşağı endüktans xüsusiyyətləri təmin edir, yüksək tezlikli əyləc əməliyyatları zamanı gərginlik artımlarını, elektromaqnit müdaxiləsini və qeyri-sabitliyi azaltmağa kömək edir. | Ənənəvi rezistor strukturları daha yüksək parazitar endüktans yarada bilər ki, bu da sürətli keçid və ya impuls əyləc şərtləri olan tətbiqlərdə performansa təsir göstərə bilər. |
| Mühafizə və Təhlükəsizlik | İnteqrasiya edilmiş metal korpus daxili qızdırıcı elementləri tozdan, nəmdən və təsadüfi təmasdan qoruyur. Qoruma dərəcələri tətbiq tələblərinə uyğun olaraq fərdiləşdirilə bilər. | Açıq rezistor elementləri məhdud ətraf mühitin qorunmasını təmin edir və əlavə təhlükəsizlik örtükləri və ya qoruyucu komponentlər tələb edə bilər. |
| Termal İdarəetmə | Daxili hava axını strukturu və optimallaşdırılmış rezistor quruluşu davamlı iş zamanı istilik paylanmasını yaxşılaşdırır və yerli temperaturun yığılmasını azaldır. | Birlikdə quraşdırılmış bir neçə müstəqil rezistorda hava axınının effektiv təşkili olmaya bilər ki, bu da qeyri-bərabər istiləşmə və sürətlənmiş qocalma riskini artırır. |
| Baxım Rahatlığı | Modul daxili strukturu asan yoxlama və dəyişdirmə imkanı verir. İnteqrasiya edilmiş terminallar və temperaturdan qorunma komponentləri texniki xidmət prosedurlarını sadələşdirir. | Ayrı-ayrı rezistor qurğuları adətən mərkəzləşdirilmiş mühafizə və monitorinq olmadan daha mürəkkəb naqil və komponentlərin dəyişdirilməsi proseslərini tələb edir. |
Cavab: Bu həll, tətbiqin tək rezistorun təmin edə biləcəyindən daha yüksək güc tutumu, inteqrasiya edilmiş korpus mühafizəsi və ya daha rahat texniki xidmət tələb etdiyi hallarda uyğundur. Tez-tez əyləc tələbləri olan dəyişən tezlikli sürücü sistemlərində, kranlarda, liftlərdə, yayma dəyirmanlarında və digər sənaye avadanlıqlarında tətbiq olunur.
A: Quraşdırılmış temperaturdan qorunma açarı işləmə istiliyinə davamlı olaraq nəzarət edir. Temperatur əvvəlcədən təyin edilmiş təhlükəsizlik həddini aşdıqda, mühafizə cihazı həddindən artıq istiləşmə risklərini azaltmaq və rezistor sistemini qorumaq üçün dövrəni ayırır.
A: Bəli. Yüksək güc çıxışı, tez-tez əyləc dövrləri və ya məhdud ventilyasiya şərtlərini əhatə edən tətbiqlər üçün, istilik yayılmasını yaxşılaşdırmaq və sabit işləməyi təmin etmək üçün əlavə soyuducu fan sistemi quraşdırıla bilər.
A: Bəli. Daxili rezistor elementləri tətbiq tələblərinə uyğun olaraq bir neçə müstəqil qrupa konfiqurasiya edilə bilər. Bu, yükü çevik tənzimləməyə, nasazlığı asanlaşdırmağa və sistemin etibarlılığını artırmağa imkan verir.
A: Standart konfiqurasiyalar 1KW-dan 30KW-a qədər güc reytinqlərini dəstəkləyir. Fərqli güc səviyyələri tələb edən proqramlar üçün DUFEW əməliyyat şəraiti və texniki spesifikasiyalara əsasən fərdiləşdirilmiş həllər hazırlaya bilər.
A: Müqavimət dəyərləri sistem tələblərinə uyğun olaraq fərdiləşdirilə bilər. Standart seçimlərə müxtəlif müqavimət diapazonları və elektrik tətbiqindən asılı olaraq ±3%, ±5% və ±10% toleranslar daxildir.
A: Dəyişən tezlikli sürücülər, kranlar, liman maşınları, liftlər, yayma dəyirmanları, avtomatlaşdırma avadanlığı və elektrik sınaq sistemləri daxil olmaqla, sənaye sürücüsü və enerjiyə nəzarət tətbiqlərində geniş istifadə olunur. Xüsusilə təkrar əyləc, enerji israfı və sabit istilik performansı tələb edən tətbiqlər üçün uyğundur.
A: Bəli. DUFEW güc reytinqi, müqavimət dəyəri, korpus strukturu, mühafizə səviyyəsi, soyutma üsulu və daxili dövrə konfiqurasiyası daxil olmaqla, müştəri tələblərinə uyğun fərdi dizaynları dəstəkləyir. Müştərilər proqram təfərrüatlarını və ya texniki təsvirləri təqdim edə bilərlər və DUFEW mühəndisləri faktiki əməliyyat şəraitinə əsaslanaraq uyğun həll variantı hazırlayacaqlar.
