Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

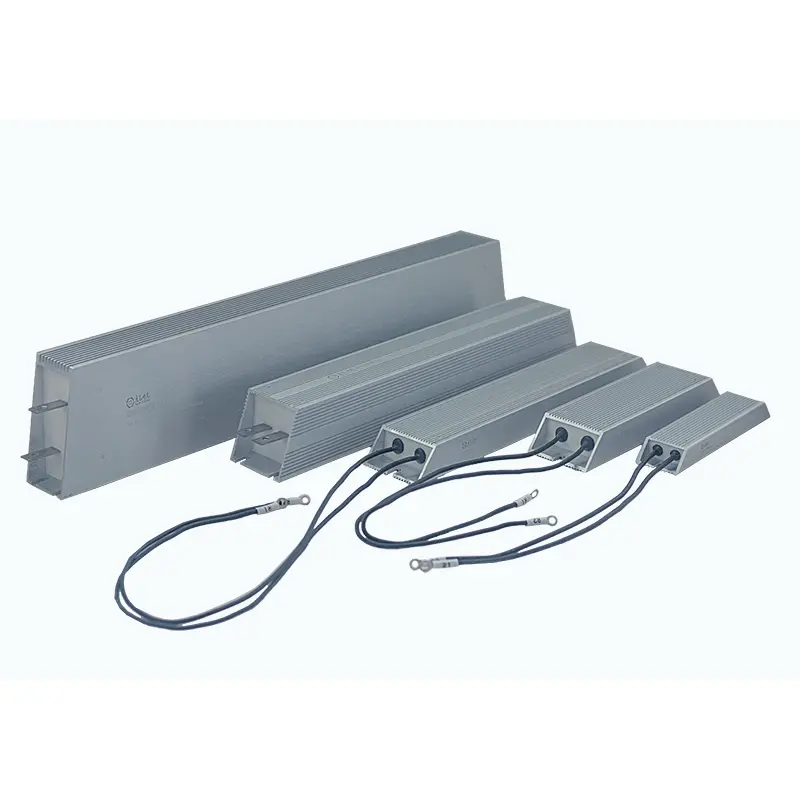

DUFEW Qeyri-induktiv alüminium örtüklü rezistor yüksək sürətli keçid dövrələri, impuls güc sistemləri, invertor tətbiqləri və adi naqilli rezistorların parazitar endüktans təsirlərindən əziyyət çəkə biləcəyi dəqiq elektron avadanlıq üçün xüsusi olaraq hazırlanmışdır.
Sürətli cərəyan dəyişiklikləri zamanı əlavə induktiv reaksiya yaradan standart güc rezistorlarından fərqli olaraq, DUFEW maqnit sahəsinin birləşməsini minimuma endirmək və ultra aşağı endüktans performansına nail olmaq üçün qabaqcıl Ayrton-Perry bifilar sarma strukturunu qəbul edir.
Cari reaksiyanı yaxşılaşdırmaq və keçid müdaxiləsini azaltmaqla, bu rezistor həssas güc komponentlərini qorumağa, dalğa formasının sabitliyini yaxşılaşdırmağa və yüksək tezlikli elektron sistemlərin etibarlılığını artırmağa kömək edir.
50W-dan 6KW-a qədər, müqavimət dəyərləri 0,01Ω-dən 120kΩ-a qədər olan DUFEW güc elektronikası istehsalçıları, çevirici təchizatçıları, avtomatlaşdırma şirkətləri və sənaye avadanlığı istehsalçıları üçün fərdiləşdirilmiş aşağı endüktanslı rezistor həllər təqdim edir.
Müasir güc elektronikasında, komponentlər elektrik səs-küyünə və gərginlik dalğalanmalarına daha həssas olduqda, keçid tezliyi artmağa davam edir.
Adi bir rezistor, sürətli cərəyan keçidləri zamanı arzuolunmaz endüktansa səbəb ola bilər:
- Gərginliyin həddi aşması
- Cari dalğa formasının təhrifi
- EMI müdaxiləsi
- Yarımkeçirici gərginlik
- Nəzarət sisteminin qeyri-sabitliyi
DUFEW Qeyri-induktiv alüminium örtüklü rezistor sürətlə dəyişən cari şəraitdə sabit elektrik performansını qorumaq üçün hazırlanmışdır.
| Performans Xüsusiyyəti | Mühəndislik Dəyəri |
|---|---|
| Ultra aşağı endüktanslı sarma dizaynı | Yüksək sürətli keçid zamanı arzuolunmaz induktiv təsirləri minimuma endirir |
| Ayrton-Perry bifilar sarğı | Cari axının yaratdığı maqnit sahələrini ləğv edir |
| Sürətli elektrik reaksiyası | Keçici dövrə performansını yaxşılaşdırır |
| Stabil nəbz yükləmə qabiliyyəti | Təkrarlanan doldurma və boşaltma dövrlərini idarə edir |
| Aşağı elektromaqnit müdaxiləsi | Həssas dövrələrə təsir edən səs-küyü azaldır |
| Alüminium istilik idarəetmə quruluşu | Yüksək güc şəraitində etibarlı əməliyyat saxlayır |
Daxili sarğı quruluşu aşağı endüktanslı rezistorları adi tel sarma dizaynlarından fərqləndirən əsas amildir. DUFEW, cərəyan axını zamanı yaranan maqnit sahələrini azaltmaq üçün əks istiqamətlərə sarılan iki müqavimət naqilindən istifadə edərək, Ayrton-Perry bifilar sarğı prinsipini qəbul edir.
İki sarımın maqnit sahələrinin bir-birini qismən ləğv etməsinə icazə verərək, bu struktur xalis maqnit axınını əhəmiyyətli dərəcədə azaldır və parazitar endüktansı minimuma endirərək, yüksək sürətli keçid tətbiqlərində daha sürətli elektrik reaksiyasına və təkmilləşdirilmiş performansa imkan verir.
Yüksək tezlikli keçid sistemləri tez-tez sürətli cərəyan dəyişiklikləri ilə qarşılaşır, burada parazitar endüktans arzuolunmaz gərginlik sıçrayışları yarada və dövrənin sabitliyinə təsir göstərə bilər. DUFEW aşağı endüktanslı rezistorlar keçid enerjisini effektiv idarə etmək, keçid zirvələrini basdırmaq, dalğa formasının sabitliyini yaxşılaşdırmaq və həssas yarımkeçirici komponentlər üzərində gərginliyi azaltmaq üçün nəzərdə tutulmuşdur.
Onlar xüsusilə uyğundur:
- IGBT çevirici sxemləri
- MOSFET keçid sistemləri
- PWM güc çeviriciləri
- Yüksək tezlikli elektron yüklər
Regenerativ və ya dinamik əyləc əməliyyatı zamanı sistemin sabitliyini qorumaq üçün artıq enerji sürətlə boşaldılmalıdır. Aşağı endüktanslı struktur əyləc reaksiyasını yaxşılaşdırır, keçid müdaxiləsini azaldır və çevirici güc modullarını keçici elektrik gərginliyindən qorumağa kömək edir.
Yüksək tezlikli enerji təchizatı sistemlərində parazitar endüktans keçid dalğa formalarına və ümumi səmərəliliyə təsir göstərə bilər. DUFEW aşağı endüktanslı rezistorlar söndürmə sxemləri, cərəyanı məhdudlaşdıran sxemlər və impuls udma sxemləri kimi tətbiqlər üçün sürətli cavab xüsusiyyətləri təmin edir.
Elektron sınaq sistemləri üçün müqavimət komponentlərinin cavab xüsusiyyətləri ölçmə dəqiqliyinə birbaşa təsir göstərir. Optimallaşdırılmış aşağı endüktanslı dizayn daha dəqiq nəbz reaksiyasına nail olmağa, siqnal təhrifini azaltmağa və testin təkrarlanmasını yaxşılaşdırmağa kömək edir.
| Struktur | Funksiya |
|---|---|
| Alaşımlı müqavimət tel | Sabit müqavimət xüsusiyyətlərini təmin edir |
| Simmetrik bifilar sarım | Maqnit birləşməni azaldır |
| Mika izolyasiya təbəqəsi | Dolama təbəqələrini ayırır və sabitliyi artırır |
| Kvars termal doldurma | İstilik keçiriciliyini artırır |
| Alüminium korpus | Mexanik qoruma və istilik idarəetməsini təmin edir |
| Parametr | Spesifikasiya |
|---|---|
| Məhsul növü | Qeyri-induktiv alüminium örtüklü rezistor |
| Əsas Xüsusiyyət | Aşağı Endüktans Performansı |
| Sarma texnologiyası | Ayrton-Perry Bifilar Sarma |
| Güc diapazonu | 50W -- 6KW |
| Müqavimət Aralığı | 0.01Ω -- 120kΩ |
| Əməliyyat gərginliyi | ≤1200V |
| Müqavimət Tolerantlığı | ±3%, ±5%, ±10% |
| Temperatur əmsalı | ≤300 ppm/℃ |
| Korpus materialı | Alüminium ərintisi |
| İzolyasiya materialı | Yüksək temperaturlu alov gecikdirən birləşmə |
| Dielektrik Gücü | 2500VAC / 60s |
| İzolyasiya Müqaviməti | ≥100MΩ |
| Standart | GB-5792 |
| Müqayisə maddəsi | DUFEW Qeyri-induktiv alüminium örtüklü rezistor | Ənənəvi Wirewound Rezistor |
|---|---|---|
| Cari Cavab | Sürətli cərəyan dəyişiklikləri üçün nəzərdə tutulmuşdur | Parazitar induksiya ilə məhdudlaşır |
| Maqnit effekti | Qarşılıqlı maqnit sahələri bir-birini ləğv edir | Maqnit sahələri toplanır |
| Switching Performance | Yüksək tezlikli dövrələr üçün uyğundur | Əsasən aşağı tezlikli proqramlar üçün uyğundur |
| EMI Nəzarəti | Azaldılmış elektromaqnit müdaxilə riski | Daha yüksək səs-küy istehsalı |
| Yarımkeçiricilərin qorunması | Gərginlik artımlarını azaltmağa kömək edir | Keçici stressi artıra bilər |
| sənaye | Tipik İstifadə |
|---|---|
| Güc elektronikası | Yüksək tezlikli enerjinin udulması |
| EV Doldurma Sistemləri | Kommutasiya mühafizə sxemləri |
| Günəş enerjisi çeviriciləri | DC enerji boşalması |
| Külək Enerji Sistemləri | Konvertorun qorunması |
| Servo Sürücülər | Dinamik əyləc |
| Sənaye avtomatlaşdırılması | Yüksək sürətli idarəetmə sistemləri |
| Laboratoriya avadanlığı | Dəqiq nəbz testi |
DUFEW tətbiq tələblərinə uyğun olaraq fərdiləşdirilmiş qeyri-induktiv rezistorların işlənib hazırlanmasını dəstəkləyir.
Mövcud fərdiləşdirmə:
| Fərdi Element | Seçimlər |
|---|---|
| Müqavimət Dəyəri | 0.01Ω-120kΩ |
| Güc reytinqi | 50W-6KW |
| Endüktans tələbi | Aşağı endüktanslı fərdi dizayn |
| Ölçülər | Standart və ya xüsusi mənzil |
| Terminallar | Paslanmayan terminallar və ya yüksək temperaturlu tellər |
| Elektrik Parametrləri | Dövrə tələblərinə uyğun olaraq fərdiləşdirilmişdir |
Çünki sürətli cərəyan dəyişiklikləri adi rezistorlarda parazitar endüktans yarada bilər ki, bu da gərginliyin artmasına və elektrik səs-küyünə səbəb olur. Qeyri-induktiv rezistorlar bu təsirləri minimuma endirir və dövrə sabitliyini yaxşılaşdırır.
Əsas fərq daxili sarma texnologiyasıdır. DUFEW maqnit sahəsinin qarşılıqlı təsirini azaltmaq üçün Ayrton-Perry bifilar sarğıdan istifadə edir, standart rezistorlar isə adətən şərti tək istiqamətli sarğı istifadə edir.
Bəli. Onlar adətən inverter əyləc sxemlərində, nəbz udma sxemlərində və sürətli reaksiya tələb edən güc elektron sistemlərində istifadə olunur.
Bəli. DUFEW müqavimət dəyəri, güc reytinqi, mexaniki ölçülər, terminallar və aşağı endüktans tələbləri üçün OEM fərdiləşdirməsini təmin edir.
