Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

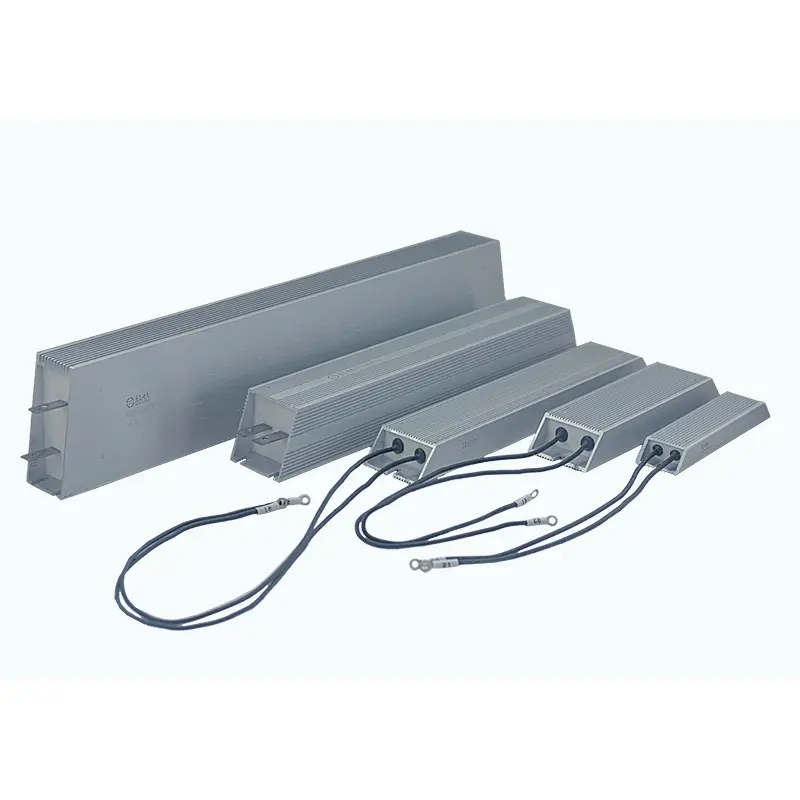

Sənaye enerji sistemləri tez-tez ağır yüklər, tez-tez əyləclər, vibrasiya və yüksək temperatur altında işləyir. Bu tələbkar mühitlərdə etibarlı işləməyi təmin etmək üçün DUFEW Trapezoidal Alüminium örtüklü Rezistor möhkəm alüminium korpusu optimallaşdırılmış daxili istilik quruluşu ilə birləşdirir və rezistor elementini toz, nəm, vibrasiya və mexaniki təsirdən qoruyarkən istiliyi səmərəli şəkildə ötürür.
Müqavimət elementi yüksək temperatur izolyasiya edən nüvəyə quraşdırılmış dəqiq sarılmış Nikel-Xrom (Ni-Cr) və ya Konstantan ərintisi məftilindən istifadə etməklə istehsal olunur. Slyuda təbəqələri ilə elektrik izolyasiyasından sonra montaj yüksək təmizlikdə kvars qumu və yüksək temperaturlu qatrandan ibarət xüsusi hazırlanmış qarışığı istifadə edərək, trapezoidal alüminium korpusun içərisinə tam şəkildə daxil edilir. Bu struktur rezistoru oksidləşmədən və ətraf mühitin çirklənməsindən qoruyarkən daxili istiliyi sürətlə xarici soyutma qanadlarına ötürərək səmərəli istilik keçiriciliyi yaradır.
Sənaye avtomatlaşdırılması və ağır yük daşıyan avadanlıqlar üçün nəzərdə tutulmuş rezistor həm paslanmayan polad terminalı, həm də yüksək temperaturlu qurğuşun naqil birləşmələrini dəstəkləyir, VFD əyləc sistemlərində, servo sürücülərdə, motor idarəetmə şkaflarında, yük banklarında, bərpa olunan enerji avadanlıqlarında və sənaye enerji paylama sistemlərində çevik quraşdırmaya imkan verir.
Adi düzbucaqlı alüminium rezistorlardan fərqli olaraq, trapezoidal korpus sənaye mühitlərində həm soyutma səmərəliliyini, həm də mexaniki dayanıqlığı yaxşılaşdırmaq üçün xüsusi olaraq hazırlanmışdır.
Trapezoidal profil xarici soyutma səthini artırır, təbii konveksiya vasitəsilə istiliyin daha səmərəli şəkildə yayılmasına imkan verir və davamlı iş performansını artırır.
Rezistor elementi alüminium korpusun içərisində tamamilə möhürlənmişdir, məhsulun xidmət müddətini uzatmaqla yanaşı, toza, nəmə, vibrasiyaya və oksidləşməyə mükəmməl müqavimət göstərir.
Daha geniş montaj bazası daha güclü mexaniki dəstək təklif edir, davamlı vibrasiya altında hərəkəti azaldır və rezistoru kranlar, liftlər, dəzgahlar və digər ağır yük maşınları üçün uyğun edir.
Kvars qumunun doldurulması istiliyi havadan daha sürətli ötürərək, daxili istiliyin yaxşılaşdırılmış soyutma performansı üçün alüminium korpusa tez çatmasına imkan verir. Daha yüksək davamlı enerji itkisi tələb olunduqda əlavə istilik qurğuları quraşdırıla bilər.
- Optimallaşdırılmış Trapezoidal Korpus -- Daha böyük soyutma səthi adi düzbucaqlı alüminium rezistorlarla müqayisədə təbii istilik yayılmasını yaxşılaşdırır.
- Tamamilə qablaşdırılmış konstruksiya -- Tam inkapsulyasiya toz, nəm, vibrasiya, oksidləşmə və mexaniki zərbədən qoruyur.
- Əla İstilik Keçirmə qabiliyyəti -- Kvars qumunun doldurulması daxili istiliyi sürətlə alüminium korpusa ötürür və daha yüksək enerji sıxlığını dəstəkləyir.
- Geniş Müqavimət Aralığı -- ±3%, ±5% və ±10% müqavimət toleransları ilə 0,01Ω ilə 120kΩ arasında mövcuddur.
- Etibarlı Mexanik Gücü -- Geniş alüminium baza davamlı vibrasiya altında işləyən avadanlıq üçün təhlükəsiz montajı təmin edir.
- Çevik Bağlantı Seçimləri -- Müxtəlif quraşdırma tələbləri üçün paslanmayan polad terminallar və ya yüksək temperaturlu aparıcı naqillərlə mövcuddur.
- Xüsusi İstehsal Mövcuddur -- Güc reytinqi, müqavimət dəyəri, ölçülər, terminallar və montaj konfiqurasiyaları OEM layihələri üçün fərdiləşdirilə bilər.
Trapezoidal alüminium örtüklü rezistor etibarlı enerji itkisi, yüksək mexaniki qüvvə və uzunmüddətli sabitlik tələb edən sənaye sistemləri üçün uyğundur.
Dəyişən tezlikli sürücülər (VFD), servo sürücülər, motor əyləc sxemləri və bərpaedici enerjinin yayılması sistemləri.
Tez-tez vibrasiya və əyləc şəraitində işləyən kranlar, liftlər, yayma dəyirmanları, mədən maşınları, kompressorlar və digər avadanlıqlar.
Yük bankları, enerji təchizatı sınağı, batareyanın boşaldılması sistemləri, dinamik yük simulyasiyası və sənaye sınaq stendləri.
Enerji saxlama avadanlığı, fotovoltaik çeviricilər, külək enerjisi çeviriciləri, doldurma avadanlığı və enerjiyə çevrilmə sistemləri.
Kompakt, möhürlənmiş və yüksək etibarlı güc rezistorları tələb edən elektrik şkafları, paylayıcı avadanlıqlar, avtomatlaşdırma sistemləri və OEM maşınları.
Optimal istilik performansına və uzun xidmət müddətinə nail olmaq üçün düzgün quraşdırma vacibdir.
Quraşdırmadan əvvəl müqavimət dəyərinin, güc reytinqinin, işləmə gərginliyinin və ölçülərin avadanlıq tələblərinə cavab verdiyini təsdiqləyin.
Alüminium korpusun, terminalların və montaj deliklərinin deformasiyadan, çatlardan və ya daşınma zədələrindən təmiz olduğunu yoxlayın.
Bazadakı montaj deliklərindən istifadə edərək rezistoru möhkəm şəkildə quraşdırın. Yaxşı mexaniki dayanıqlığı qorumaq üçün montaj səthinin düz və sərt olduğundan əmin olun.
Orta və yüksək güc tətbiqləri üçün, istilik ötürülməsini yaxşılaşdırmaq üçün rezistor bazası ilə montaj plitəsi və ya soyuducu arasında nazik bir istilik qatı tətbiq edin.
Terminalları və ya aparıcı telləri etibarlı şəkildə birləşdirin və həddindən artıq təmas müqavimətinin qarşısını almaq üçün bütün elektrik birləşmələrinin sıx olduğunu yoxlayın.
Rezistoru yaxşı havalandırılan yerə quraşdırın. Qapalı elektrik şkafları üçün yüksək gücdə işləyərkən məcburi hava ilə soyutma tövsiyə olunur.
Dövrə enerji verməzdən əvvəl müqavimət dəyərini ölçün və ilkin işə salma zamanı iş temperaturuna nəzarət edin.
Rezistor elementi yüksək keyfiyyətli Nikel-Xrom (Ni-Cr) və ya Konstantan lehimli teldən istifadə edərək, sabit elektrik performansını, yüksək yüklənmə qabiliyyətini və uzun xidmət müddətini təmin etmək üçün dəqiq şəkildə sarılır.
Davamlı slyuda izolyasiya təbəqəsi yüksək temperaturda əla dielektrik gücünü qoruyarkən müqavimət teli alüminium korpusdan elektriklə təcrid edir.
Daxili boşluq yüksək təmizlikdə kvars qumu və istiliyədavamlı qatranla doldurularaq, istiliyi rezistor elementindən alüminium korpusa sürətlə ötürən səmərəli istilik keçirici yol yaradır.
Ekstrüzyonlu alüminium korpus, adi düzbucaqlı korpuslarla müqayisədə soyuducu səthin sahəsini artıran və təbii hava konveksiyasını yaxşılaşdıran optimallaşdırılmış trapezoidal profilə malikdir.
Müxtəlif quraşdırma və naqil tələblərini yerinə yetirmək üçün paslanmayan polad terminallar və ya yüksək temperaturlu aparıcı naqillərlə mövcuddur.
| Model Kodu | Təsvir | Misal |
|---|---|---|
| MAŞIN | Trapezoidal alüminium örtüklü rezistorlar seriyası | MAŞIN |
| 1500W | Nominal güc | 1500W |
| 27R | Qiymətləndirilmiş Müqavimət | 27Ω |
| J | Müqavimət Tolerantlığı | J = ±5% (İstəyə görə: H = ±3%, K = ±10%) |
| Parametr | Spesifikasiya |
|---|---|
| Güc diapazonu | 50W--6kW |
| Əməliyyat gərginliyi | ≤1200V |
| Müqavimət Aralığı | 0,01Ω--120kΩ |
| Müqavimət Tolerantlığı | ±3% / ±5% / ±10% |
| Qoruma reytinqi | IP00 |
| Temperatur əmsalı (TCR) | ≤300 ppm/°C |
| Alov gecikdirici reytinq | UL 94V-2 |
| Standart | GB/T 5792 |
| Xarakterik | Test şərtləri | Performans |
|---|---|---|
| Dielektrik müqavimət gərginliyi | 2500VAC / 50Hz / 60s | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 5 saniyə üçün 10 × nominal güc | Görünən Zərər Yoxdur |
| Həyatı yükləyin | Siklik Əməliyyat (10s ON / 90s OFF) | ＞9,000 Saat |
| Nəm İstilik Müqaviməti | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Sürətli Temperatur Velosipedi | -55°C / 55°C / 155°C, Hər biri 15 Dəqiqə, 5 Dövr | ΔR ≤ ±(2%R + 0,05Ω) |
| İstilik müqaviməti | 2 saat ərzində 350°C | Görünən rəng dəyişikliyi və ya zədə yoxdur |
| Temperatur əmsalı | Nominal Yük və Soyuq Müqavimət | ＜300 ppm/°C |
| Alova Müqavimət | 5 dəqiqə üçün 10 × nominal güc | Alovlanma və ya açıq alov yoxdur |
| Xarakterik | Test şərtləri | Performans |
|---|---|---|
| Terminal Gücü | 45N / 30s | Boşaltma və ya görünən zərər yoxdur |
| Vibrasiya Müqaviməti | 5--200Hz, 1g, 98m/s² | Görünən Struktur Zərər yoxdur |
| Lehimləmə istiliyinə qarşı müqavimət | Terminallar 3 Saniyədə 350±5°C Lehimə Batırılır | ΔR ≤ ±(1%R + 0,05Ω) |
| Görünüş | Vizual Təftiş | Görünən zərər yoxdur, aydın işarələmə |
| Lehimləmə qabiliyyəti | Terminallar 5 saniyə ərzində 235±5°C lehimə batırılır | Lehim örtüyü ≥95% |
| Müqayisə maddəsi | Trapezoidal alüminium örtüklü rezistor | Adi Düzbucaqlı Alüminium Rezistor |
|---|---|---|
| Yaşayış Dizaynı | Trapezoidal profil istilik yayılması sahəsini və hava axınının səmərəliliyini artırır | Daha kiçik soyutma səthinə malik standart düzbucaqlı korpus |
| Termal İdarəetmə | Kvarsla doldurulmuş konstruksiya daha sabit işləmə temperaturu üçün istiliyi tez alüminium korpusa ötürür | İstiliyin yayılması əsasən korpusun səthindən asılıdır, nəticədə istilik səmərəliliyi aşağı olur |
| Montaj Sabitliyi | Geniş baza vibrasiyaya meylli avadanlıq üçün əla mexaniki dayanıqlıq təmin edir | Daha dar baza vibrasiyaya daha az müqavimət göstərir |
| Ətraf Mühitin Mühafizəsi | Tamamilə möhürlənmiş konstruksiya toz, nəm, oksidləşmə və mexaniki çirklənməyə davamlıdır | Standart sızdırmazlıq sərt sənaye mühitlərində məhdud qorunma təmin edir |
| Yüksək Müqavimət qabiliyyəti | Sabit performansla 120kΩ-a qədər mövcud müqavimət dəyərləri | Yüksək müqavimət variantları ümumiyyətlə daha məhduddur |
A: Trapezoidal alüminium korpus xarici soyutma səthini artırır və rezistor ətrafında təbii hava axını yaxşılaşdırır. O, həmçinin daha yaxşı mexaniki dayanıqlıq üçün daha geniş montaj bazası təmin edir və onu ağır sənaye avadanlıqları üçün uyğun edir.
A: Bəli. Kvarsla doldurulmuş inkapsulyasiya daxili istiliyi səmərəli şəkildə alüminium korpusa ötürür, rezistorun etibarlı performansını qoruyarkən təkrarlanan əyləc dövrlərinə və qısamüddətli həddindən artıq yüklənmələrə tab gətirməyə imkan verir.
A: Bəli. İsteğe bağlı daxili istilik açarları və ya temperatur sensorları nəzarətsiz və ya təhlükəsizlik baxımından kritik tətbiqlər üçün həddindən artıq temperaturdan əlavə qorunma təmin etmək üçün sorğu əsasında inteqrasiya oluna bilər.
Cavab: Bəli, bütün rezistorların eyni xüsusiyyətlərə malik olması şərti ilə. Yükün bərabər paylanması və uzunmüddətli etibarlılığı təmin etmək üçün vahid ventilyasiya, balanslaşdırılmış naqillər və düzgün istilik yayılması təmin edilməlidir.
- Sənaye elektrik elektronikasında uzun illər təcrübəsi olan Professional Güc Rezistoru İstehsalçısı.
- Müqavimət, güc reytinqi, ölçülər, terminallar və montaj seçimləri üçün OEM və ODM Fərdiləşdirmə.
- Göndərmədən əvvəl hərtərəfli elektrik və mexaniki sınaq ilə ciddi keyfiyyətə nəzarət.
- Həm standart modellər, həm də xüsusi layihələr üçün sürətli istehsal və sabit təchizat.
- Müştərilərə tətbiqi üçün ən uyğun rezistor həllini seçməkdə kömək etmək üçün Texniki Dəstək.
