Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

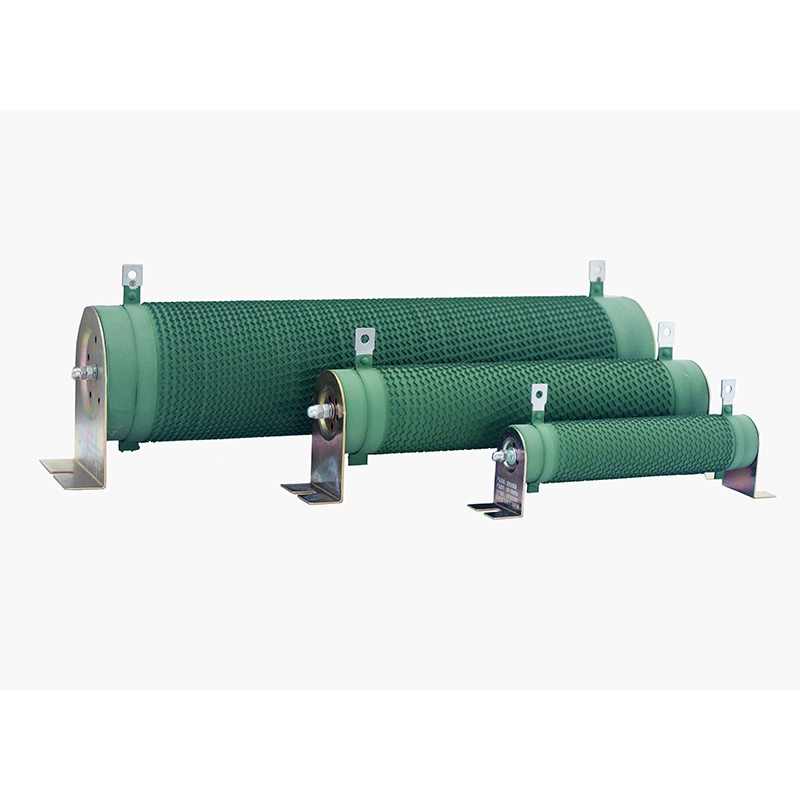

DUFEW CRR Series Oluklu Rezistorlar tələbkar sənaye tətbiqləri, o cümlədən VFD əyləc sistemləri, güc elektronikasının yük testi, dinamik əyləc və dövrə qorunması üçün nəzərdə tutulmuşdur. Yüksək güc tutumu, əla istilik yayılması və uzun xidmət müddəti ilə onlar çətin iş şəraitində sabit və etibarlı performans təmin edir.
Rezistiv element yüksək keyfiyyətli nikel-xromdan (Ni-Cr) və ya konstantan ərintisi lentindən hazırlanır, avtomatlaşdırılmış avadanlıqla büzməli profilə dəqiqliklə sarılır və kənarı yüksək tezlikli içi boş keramika nüvəsinə quraşdırılır. O, vibrasiya müqavimətini və mexaniki dayanıqlığı yaxşılaşdırmaq üçün paslanmayan poladdan sıxaclarla etibarlı şəkildə bərkidilir, eyni zamanda ağır paslanmayan polad terminallar əla korroziyaya davamlılıq və etibarlı elektrik əlaqələri təmin edir.
Gücləndirilmiş davamlılıq üçün rezistorun səthi ekoloji cəhətdən təmiz UL94V-2 alov gecikdirən izolyasiya örtüyü ilə örtülmüşdür, bu örtük tüstüsüz, zəhərsiz, oksidləşməyə davamlı, nəmə və qocalmaya yüksək dərəcədə davamlıdır. GB-5792 standartlarına uyğun olaraq istehsal olunan məhsullar həm üfüqi, həm də şaquli quraşdırmanı dəstəkləyir və elektrik idarəetmə şkaflarına və ya müstəqil rezistor birləşmələrinə çevik inteqrasiya etməyə imkan verir.
| Model Kodu | Mənası | Təsvir |
| CRR | Serial | Oluklu rezistor |
| 2500W | Nominal güc | 2500W |
| 54.4R | Qiymətləndirilmiş Müqavimət | 54.4Ω |
| J | Müqavimət Tolerantlığı | J = ±5% (İstəyə görə: K = ±10%, H = ±3%) |
| Parametr | Spesifikasiya |
| Güc diapazonu | 50W–10KW |
| Əməliyyat gərginliyi | ≤1200V |
| Müqavimət Aralığı | 0.01Ω–1KΩ |
| Müqavimət Tolerantlığı | ±3% / ±5% / ±10% |
| Qoruma reytinqi | IP00 |
| Temperatur əmsalı (TCR) | ≤300 ppm/°C |
| Alov gecikdirici reytinq | UL 94V-2 |
| Uyğunluq Standartı | GB/T 5792 |
1: İzolyasiya Əsası: Mükəmməl yüksək temperatur müqaviməti, struktur sərtliyi və zərbəyə davamlılıq təklif edən yüksək tezlikli içi boş keramika borudan istifadə edir, yüksək temperaturda iş şəraitində rezistor elementinin dayanıqlığını təmin edir.
2: Müqavimət Elementi: Aşağı temperatur əmsalı və yüksək yükləmə qabiliyyəti ilə xarakterizə olunan yüksək keyfiyyətli nikel-xrom və ya konstantan lehimli lentdən istifadə edir. The corrugated edge-wound design maximizes heat dissipation surface area while minimizing inductance.
3: Quraşdırma və Terminallar: Paslanmayan polad sıxaclar yerdəyişmənin və ya boşalmanın qarşısını almaq üçün müqavimət lentini təmin edir; terminallar korroziyaya davamlılığı, paslanmanın qarşısını almaq və qoşulma asanlığını təmin edən qalınlaşdırılmış konstruksiyalı və səthi müalicə ilə paslanmayan poladdan hazırlanır.
4: Səthi Örtük: Güclü yapışma və UL94V-2 alov gecikdirici dərəcəsi ilə ekoloji cəhətdən təmiz yaşıl izolyasiya örtüyünə malikdir. Korroziyaya davamlı, tüstüsüz, toksik olmayan və qoxusuzdur, müqavimət lentini oksidləşmədən effektiv şəkildə qoruyur və xidmət müddətini uzadır.
5: Ümumi struktur: Güc göstəriciləri 50W-dan 10KW-a qədər, müqavimət dəyərləri 0.01Ω-dən 1KΩ-a qədər və işləmə gərginliyi 1200V-a qədərdir; büzməli kənardan sarılmış lent quruluşu aşağı endüktansı yüksək dəqiqliklə birləşdirir.
●Böyük istilik yayma sahəsi və əla istilik dayanıqlığı təklif edən büzməli kənarlı quruluş
●Yüksək tezlikli içi boş keramika nüvəsi; yüksək temperatura davamlı, möhkəm və zərbəyə davamlıdır
●Yüksək keyfiyyətli xəlitəli müqavimət naqili; aşağı temperatur əmsalı (≤300 ppm/°C) və yüksək dəqiqlik
●Güclü qısamüddətli həddindən artıq yükləmə qabiliyyəti; görünən zədələnmədən 5 saniyə ərzində 10x nominal gücə dözür
●Paslanmayan polad terminallar; korroziyaya davamlı, pasa davamlı və etibarlı birləşmələr
●Ekoloji təmiz örtük; alov gecikdirici və korroziyaya davamlı; tüstüsüz, zəhərsiz və qoxusuzdur
●Ciddi performans yoxlaması; gərginliyə, nəm istiliyə və termal şoka tab gətirmək üçün standartlara tam uyğundur
●GB-5792 standartlarına uyğundur; etibarlı keyfiyyət
Dəyişən tezlikli sürücülər (VFD) üçün əyləc rezistorları; servo sürücülər üçün qoruyucu rezistorlar; güc elektronikasının sınağı üçün rezistiv yüklər; enerji təchizatı sxemləri üçün seçmə rezistorları; motor ötürücüləri üçün cərəyanı məhdudlaşdıran rezistorlar; başlanğıc rezistorlar; dövrə mühafizəsi rezistorları. Liftlər, liman maşınları, yayma dəyirmanları, kranlar, bucurqadlar, enjeksiyon qəlibləmə maşınları, məftil çəkmə maşınları, sentrifuqalar, toxuculuq maşınları, çap və boyama avadanlığı, stacker-reclaimers, kağız istehsalı maşınları, səhnə avadanlıqları və sınaq sistemləri kimi sənayelərdə geniş istifadə olunur.
| Elektrik Xüsusiyyətləri | Test şərtləri | Performans |
| Dielektrik müqavimət gərginliyi | 2500VAC / 50Hz / 60s | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | İzolyasiya müqaviməti ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 5s üçün 10 × nominal güc | Görünən zərər yoxdur |
| Uzunmüddətli Yük Ömrü | Dövrlü işə salınma testi (10s enerjili, 90s off) | > 9000 saat |
| Davamlı Nəmli İstilik | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Sürətli Temperatur Dəyişikliyi | -55°C, 55°C, 155°C, hər temperaturda 15 dəqiqə, 5 dövr | ΔR ≤ ±(2%R + 0,05Ω) |
| İstilik müqaviməti | 350°C / 2 saat | Açıq rəng dəyişikliyi və ya zədə yoxdur |
| Temperatur əmsalı (TCR) | Statik müqavimətlə müqayisədə nominal yük altında müqavimət | ≤300 ppm/°C |
| Alova Müqavimət | 5 dəqiqə üçün 10 × nominal güc | Açıq alov olmadan qırmızı-isti |
| Mexaniki Xüsusiyyətlər | Test şərtləri | Performans |
| Terminal Gücü | 45N / 30s | Boşluq və ya görünən zədə yoxdur |
| Vibrasiya Müqaviməti | 5–200Hz, 1g, 98m/s² | Xarici quruluşa görünən zərər yoxdur |
| Lehimləmə istiliyinə qarşı müqavimət | Qurğuşun terminalları 3 saniyə ərzində 350±5 ℃ lehimə batırılır | ΔR ≤ ±(1%R + 0,05Ω); görünən xarici zərər yoxdur, işarələr aydın qalır |
| Lehimləmə qabiliyyəti | Terminallar 5 saniyə ərzində 235±5℃ lehimə batırılır | Terminal səthində lehim örtüyü ≥95% |
| Müqayisə meyarları | Oluklu rezistor | Adi Karbon Film / Metal Film Rezistoru |
| Güclə işləmə | Yüksək güclü tətbiqlər üçün nəzərdə tutulmuşdur, 50W–10kW; qısamüddətli həddindən artıq yüklənmələr üçün 10 × nominal gücə dözür | Tipik olaraq 0,1-20 Vt; həddindən artıq yükləmə şəraitində asanlıqla zədələnir |
| Temperatur Müqaviməti və Xidmət Ömrü | 350 ° C-ə qədər temperatura davamlıdır; tsiklik xidmət müddəti 9000 saatdan çoxdur | Aşağı istilik müqaviməti; rezistiv film uzun müddət yüksək temperaturda qocalmağa və soyulmağa meyllidir |
| Cari Tutum | Yüksək cərəyan tətbiqləri, motor əyləci, regenerativ boşalma və yük boşaltma üçün uyğundur | Əsasən aşağı cərəyanlı PCB siqnal sxemləri üçün nəzərdə tutulmuşdur |
| Endüktans Xüsusiyyətləri | Standart modellər daha yüksək endüktansa malikdir; qeyri-induktiv büzməli versiyaları mövcuddur | Çox aşağı endüktansa malik bobinsiz dizayn, yüksək tezlikli aşağı güc dövrələri üçün uyğundur |
| Ekoloji davamlılıq | Paslanmayan polad terminalları olan keramika nüvəsi əla vibrasiya və zərbə müqavimətini təmin edir | İncə film quruluşu daha zəif yapışma qabiliyyətinə malikdir və vibrasiya nəticəsində yaranan nasazlığa daha çox həssasdır |
| Xərc Effektivliyi | Yüksək güc tətbiqləri üçün yüksək qənaətcil; aşağı güc reytinqləri üçün daha yüksək qiymət | Aşağı güc tətbiqləri üçün aşağı qiymət; yüksək güc tələbləri üçün bahalı və daha az praktik |
S1: Müvafiq güc reytinqinə malik rezistoru necə seçə bilərəm?
A: Select a resistor with a rated power 1.5 to 2 times the actual power consumption in the circuit. Also, consider power derating due to ambient temperature; a higher power rating is required for high-temperature environments.
S2: Rezistor səthinin temperaturunun çox yüksək olması normaldırmı?
A: DUFEW Oluklu Rezistorlar iş zamanı elektrik enerjisini istiliyə çevirir, ona görə də yüksək səth temperaturu normaldır. Quraşdırma yerinin yaxşı havalandırıldığına və alışan materialların olmadığına əmin olun. Temperatur anormal dərəcədə yüksəkdirsə, həddindən artıq yüklənmə və ya kiçik güc reytinqi seçimini yoxlayın.
S3: Rezistorlar üçün tövsiyə olunan quraşdırma metodu nədir?
A: Məhsul üfüqi və ya şaquli quraşdırmanı dəstəkləyir; təbii konveksiya ilə soyudulmasını asanlaşdırmaq üçün üfüqi montaja üstünlük verilir. Rezistorun gövdəsi ətrafında kifayət qədər boşluq olmasını təmin edin (ümumiyyətlə ən azı rezistorun diametrinə bərabərdir) və onu şkafın divarlarına və ya digər istilik yaradan komponentlərə qarşı eyni səviyyədə quraşdırmaqdan çəkinin. Bir neçə rezistor yan-yana quraşdırılıbsa, onların arasındakı məsafə ən azı 50 mm olmalıdır.
4-cü sual: CRR seriyası üçün müqavimət tolerantlıq dərəcələri hansılardır və mən necə seçə bilərəm?
A: DUFEW CRR seriyası üç dözümlülük dərəcəsi təklif edir: Sinif K (±10%), Sinif J (±5%) və Sinif H (±3%). J sinfi (±5%) sənaye əyləc və yük tətbiqləri üçün ümumiyyətlə kifayətdir; dəqiq ölçmə və ya nümunə götürmə sxemləri üçün daha yüksək dəqiqlik üçün H sinfi (±3%) tövsiyə olunur.
