Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

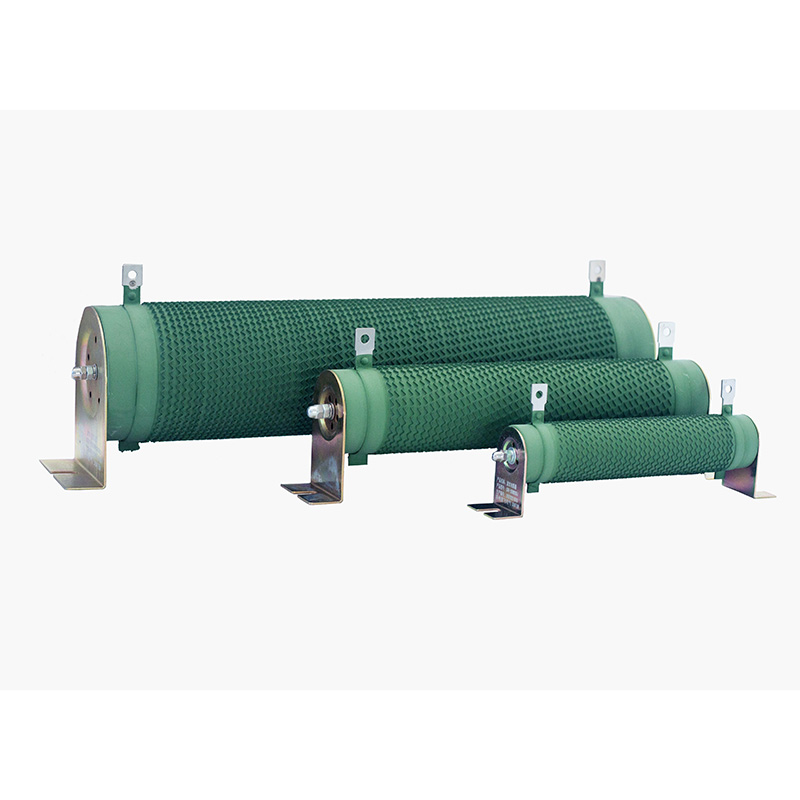

DUFEW CRR Series İnvertör Oluklu Rezistor inverter enerjisinin yayılması sistemləri üçün nəzərdə tutulmuş yüksək güclü əyləc komponentidir. Sürətli mühərrik yavaşlaması zamanı regenerativ enerji inverter DC avtobusuna qaytarılır və gərginliyin artmasına səbəb olur. Düzgün enerji idarəetməsi olmadan, həddindən artıq gərginlik həddindən artıq gərginlikdən qorunmağa və ya yarımkeçirici komponentlərə zərər verə bilər.
CRR seriyası yüksək keyfiyyətli Nikel-Xrom (Ni-Cr) və ya Konstantan ərintisi lentindən istifadə edir, dəqiqliklə büzməli bir quruluşa çevrilir və yüksək alüminium oksidi olan içi boş keramika nüvəsi ətrafında şaquli şəkildə sarılır. Bu dizayn istilik yayılması sahəsini artırır, istilik səmərəliliyini artırır və yüksək tezlikli keçid zamanı gərginlik artımlarını minimuma endirmək üçün parazitar endüktansı azaldır.
Tez-tez əyləcləmə şəraiti üçün nəzərdə tutulmuş məhsul güclü qısamüddətli həddindən artıq yükləmə qabiliyyəti, sabit istilik performansı və sənaye mühitlərində etibarlı əməliyyat təmin edir. O, adətən liftlərdə, kranlarda, yayma dəyirmanlarında, enjeksiyon qəlibləmə maşınlarında, sentrifuqalarda, konveyerlərdə və digər dəyişkən tezlikli sürücü sistemlərində istifadə olunur.
Mühərrikin yavaşlaması zamanı regenerativ enerji inverter DC avtobusundan əyləc qurğusuna ötürülür və müqavimət elementi vasitəsilə istiliyə çevrilir. Bu proses DC avtobusunun həddindən artıq gərginliyinin qarşısını almağa, inverter komponentlərini qorumağa və təkrarlanan iş şəraitində sabit əyləc performansını saxlamağa kömək edir.
| Model Kodu | Mənası | Təsvir |
|---|---|---|
| CRR | Məhsul seriyası | İnverter büzməli rezistor |
| 2500W | Nominal güc | 2500 Vt |
| 54.4R | Qiymətləndirilmiş Müqavimət | 54,4 Ω |
| J | Müqavimət Tolerantlığı | J = ±5% (İstəyə görə: K = ±10%, H = ±3%) |
| Parametr | Spesifikasiya |
|---|---|
| Güc diapazonu | 50W--10kW |
| Əməliyyat gərginliyi | ≤1200V |
| Müqavimət Aralığı | 0.01Ω--1kΩ |
| Müqavimət Tolerantlığı | ±3%, ±5%, ±10% |
| Qoruma reytinqi | IP00 |
| Temperatur əmsalı (TCR) | ≤300 ppm/°C |
| Alov gecikdirici reytinq | UL 94V-2 |
| Uyğunluq Standartı | GB/T 5792 |
Rezistor səmərəli soyutma üçün fasiləsiz hava axını təmin edən içi boş hava kanalı olan bir hissədən ibarət yüksək alüminium oksidli keramika nüvəsi üzərində qurulub. Keramika strukturu çatlamadan təkrarlanan yüksək temperaturlu əyləc dövrlərinə tab gətirir, əla izolyasiya performansını saxlayır və enerjinin sürətli yayılması zamanı termal şoku effektiv şəkildə udur.
Qızdırıcı element davamlı büzməli profilə dəqiq möhürlənmiş yüksək müqavimətli Nikel-Xrom ərintisi lentindən hazırlanır. Adi dəyirmi məftil sarğı ilə müqayisədə, büzməli lent daha böyük istilik yayma sahəsi, daha yüksək cərəyan keçirmə qabiliyyəti və təkrar start-stop əyləc şəraitində daha sabit müqavimət təmin edir. Temperatur əmsalı aşağıda qalır300 ppm/°C.
Terminallar, bağlama sıxacları və montaj mötərizələri korroziyaya qarşı passivasiya müalicəsi ilə qalınlaşmış paslanmayan poladdan hazırlanır. Montaj davamlı vibrasiya altında etibarlı mexaniki bərkitməni saxlayır, təkrar lehimləmə istiliyinə tab gətirir və oksidləşmə nəticəsində yaranan təmas müqavimətini minimuma endirərək, tələb olunan çevirici tətbiqlərində etibarlı işləməyi təmin edir.
Ekoloji cəhətdən təmiz qeyri-üzvi izolyasiya örtüyü yüksək temperatura, korroziyaya, nəmə və toza qarşı əla müqavimət göstərir. Qısa müddətli həddindən artıq yüklənmə şəraitində rezistor açıq alov yaratmadan qırmızı rəngdə parlaya bilər, sənaye mühitlərində ərinti lentinin xidmət müddətini uzatmaqla əməliyyat təhlükəsizliyini yaxşılaşdırmağa kömək edir.
Xüsusilə VFD əyləc tətbiqləri üçün nəzərdə tutulmuş rezistor, mühərrikin yavaşlaması zamanı yaranan bərpaedici enerjini sürətlə yayır, DC avtobusunda gərginliyin artmasının qarşısını effektiv şəkildə alır və çeviricinin həddindən artıq gərginliyi (OV) siqnallarını aradan qaldırır.
Şaquli şəkildə sarılmış büzməli ərinti lenti adi tel sarma rezistorlarından əhəmiyyətli dərəcədə daha böyük soyutma səthi təmin edir. İçi boş keramika nüvəsi ilə birlikdə, o, tez-tez start-stop əyləc dövrlərində səmərəli istilik ötürülməsi, aşağı iş temperaturu və sabit performans təmin edir.
Dayanmaq üçün nəzərdə tutulmuşdur5 saniyəyə qədər nominal gücün 10 qatı, rezistor fövqəladə dayanacaqlar, ağır yükün endirilməsi və motorun sürətli yavaşlaması zamanı yaranan yüksək enerjili impulsları görünən zədələnmədən asanlıqla idarə edir.
Yüksək alüminium oksidli keramika, ağır paslanmayan poladdan hazırlanmış avadanlıq və UL94V-2 alov gecikdirən örtüklə qurulmuş rezistor vibrasiya, korroziya, toz, nəmə və təkrarlanan istilik dövriyyəsinə əla müqavimət göstərir və tələbkar sənaye tətbiqlərində uzunmüddətli etibarlılığı təmin edir.
Gücləndirilmiş paslanmayan polad montaj qurğusu hətta davamlı vibrasiya altında da təhlükəsiz elektrik əlaqələrini qoruyur, bu da rezistoru kranlar, yuvarlanan dəyirmanlar, liftlər və digər ağır yüklü invertorla idarə olunan avadanlıqlar üçün ideal edir.
Müqavimət toleransları ilə mövcuddur±3%, ±5% və ±10%, CRR Series güc reytinqlərini əhatə edir50W - 10kWvə xüsusi inverter tələblərinə cavab vermək üçün xüsusi müqavimət dəyərlərini, ölçüləri, terminal üslublarını və montaj konfiqurasiyalarını dəstəkləyir.
Qeyri-üzvi izolyasiya örtüyü alov gecikdirir, tüstüsüzdür və uyğundurUL94V-2tələblər. Həddindən artıq yüklənmə şəraitində rezistor açıq alov yaratmadan qırmızı yanır və əməliyyat təhlükəsizliyini yaxşılaşdırmağa kömək edir.
Sabit çevirici performansını qoruyarkən tez-tez sürətlənmə və əyləc tələb edən kranlar, liftlər, qaldırıcılar, bucurqadlar və qaldırıcı platformalar üçün idealdır.
Yayma dəyirmanları, enjeksiyon qəlibləmə maşınları, CNC avadanlığı, məftil çəkmə maşınları, tekstil maşınları və təkrarlanan əyləc dövrləri olan digər emal avadanlıqları üçün uyğundur.
Regenerativ əyləc enerjisini udmaq və sistemin sabitliyini yaxşılaşdırmaq üçün konveyer sistemlərində, avtomatlaşdırılmış istehsal xətlərində, logistika avadanlıqlarında və anbar avtomatlaşdırmasında geniş istifadə olunur.
Etibarlı əyləc enerjisinin yayılmasını tələb edən motor sınaq sistemləri, yük simulyasiya avadanlığı, laboratoriya sınaq stendləri, sentrifuqalar və digər xüsusi sənaye tətbiqləri üçün tövsiyə olunur.
DUFEW sənaye istifadəçiləri, distribyutorlar və OEM müştəriləri üçün etibarlı məhsullar və inteqrasiya olunmuş həllər təmin edən yüksək keyfiyyətli enerji elektron komponentlərinin işlənib hazırlanması və istehsalında ixtisaslaşmışdır.
Müasir istehsal müəssisələri, standartlaşdırılmış istehsal prosesləri və ciddi keyfiyyətə nəzarət sabit elektrik performansını, ardıcıl məhsul keyfiyyətini və etibarlı uzunmüddətli əməliyyatı təmin edir.
İnverter əyləc rezistorlarına əlavə olaraq, DUFEW reaktorlar, əyləc qurğuları, filtrlər, transformatorlar, yük bankları və müxtəlif sənaye rezistor həlləri də daxil olmaqla geniş güc elektron məhsulları təklif edir.
Müştəri təsvirləri və ya texniki spesifikasiyalar əsasında fərdiləşdirilmiş müqavimət dəyərləri, güc göstəriciləri, ölçülər, terminal konfiqurasiyaları və montaj seçimləri mövcuddur.
Səmərəli istehsalın idarə edilməsi və təcrübəli mühəndis dəstəyi ilə DUFEW qlobal müştərilər üçün sabit istehsal müddətləri, sürətli texniki yardım və peşəkar məhsul seçimi xidmətləri təqdim edir.
| Xarakterik | Test şərtləri | Performans |
|---|---|---|
| Dielektrik müqavimət gərginliyi | 2500VAC / 50Hz / 60s | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 5 saniyə üçün 10 × nominal güc | Görünən Zərər Yoxdur |
| Həyatı yükləyin | Siklik Əməliyyat (10s ON / 90s OFF) | ＞9,000 Saat |
| Nəm İstilik Müqaviməti | 40°C ±2°C, 90--95% RH, 100 Saat | ΔR ≤ ±(1%R + 0,05Ω) |
| Sürətli Temperatur Velosipedi | -55°C / 55°C / 155°C, Hər biri 15 Dəqiqə, 5 Dövr | ΔR ≤ ±(2%R + 0,05Ω) |
| İstilik müqaviməti | 2 saat ərzində 350°C | Görünən rəng dəyişikliyi və ya zədə yoxdur |
| Temperatur əmsalı | Nominal Yük və İlkin Müqavimət | ＜300 ppm/°C |
| Alova Müqavimət | 5 dəqiqə üçün 10 × nominal güc | Açıq Alov Olmadan Qırmızı Parıldayır |
| Xarakterik | Test şərtləri | Performans |
|---|---|---|
| Terminal Gücü | 45N / 30 Saniyə | Boşaltma və ya görünən zərər yoxdur |
| Vibrasiya Müqaviməti | 5--200Hz, 1g, 98m/s² | Görünən Struktur Zərər yoxdur |
| Lehimləmə istiliyinə qarşı müqavimət | Terminallar 3 Saniyədə 350±5°C Lehimə Batırılır | ΔR ≤ ±(1%R + 0,05Ω) |
| Lehimləmə qabiliyyəti | Terminallar 5 saniyə ərzində 235±5°C lehimə batırılır | Lehim örtüyü ≥95% |
Qeyd: Bütün performans məlumatları standart laboratoriya sınaq şərtlərinə uyğun olaraq əldə edilirGB/T 5792ardıcıl keyfiyyət və etibarlı məhsul performansını təmin etmək.
| Müqayisə maddəsi | DUFEW İnverter Oluklu Rezistor | Ümumi təyinatlı güc rezistoru |
|---|---|---|
| İlkin Tətbiq | VFD dinamik əyləc və regenerativ enerjinin yayılması üçün xüsusi olaraq hazırlanmışdır | Davamlı enerji israfı və ümumi təyinatlı elektrik sxemləri üçün nəzərdə tutulmuşdur |
| Əməliyyat Vəzifəsi | Fasiləli iş dövrləri ilə qısamüddətli, yüksək enerjili nəbz əməliyyatı | Davamlı və ya sabit vəziyyətdə işləmə |
| Seçim metodu | İnverter spesifikasiyasına uyğun olaraq seçilmiş müqavimət; əyləc iş dövrü əsasında hesablanmış güc reytinqi | Davamlı enerji israfı tələblərinə uyğun olaraq seçilir |
| Həddindən artıq yükləmə qabiliyyəti | qədər dözür5 saniyə üçün 10 × nominal güc, regenerativ əyləc üçün idealdır | Məhdud həddindən artıq yükləmə qabiliyyəti; təkrar yüksək enerjili impulslar üçün uyğun deyil |
| İstiliyin yayılması | Oluklu lent quruluşu səmərəli istilik ötürülməsi üçün böyük bir soyutma səthi təmin edir | Ənənəvi sarma məhdud soyutma səmərəliliyi təklif edir |
| İşləmə temperaturu | Səthin temperaturu qədər300°Cilə350°Cistiliyədavamlı örtük | Tipik olaraq aşağıda200°Crezistorun növündən asılı olaraq |
| Gərginlik sıçrayışının qarşısının alınması | Oluklu sarım keçid gərginlik sıçrayışlarını azaltmağa kömək edir və çeviricinin dayanıqlığını yaxşılaşdırır | Gərginlik artımının qarşısının alınması üçün optimallaşdırma yoxdur |
| Mexanik Etibarlılıq | Paslanmayan polad terminallar və mötərizələr ağır sənaye avadanlıqları üçün əla vibrasiya müqavimətini təmin edir | Ümumi elektrik tətbiqləri üçün nəzərdə tutulmuş standart tikinti |
| Tipik Tətbiqlər | Liftlər, kranlar, yayma dəyirmanları, servo sistemlər, enjeksiyon qəlibləmə maşınları, konveyerlər | Ümumi elektron avadanlıq, enerji təchizatı, işıqlandırma sxemləri və sənaye idarəetmə sistemləri |
A: İnverter əyləc rezistoru xüsusi olaraq mühərrikin yavaşlaması zamanı yaranan bərpaedici enerjini udmaq üçün nəzərdə tutulub. Standart güc rezistorlarından fərqli olaraq, o, qısamüddətli, yüksək enerjili nəbz şəraitində işləyir və fasiləsiz enerji itkisi əvəzinə fasiləli əyləc işi üçün optimallaşdırılıb.
A: Müqavimət dəyəri çevirici istehsalçısının tövsiyə etdiyi spesifikasiyaya uyğun olmalıdır, güc reytinqi isə əyləc tezliyinə, əyləc vaxtına, iş dövrünə və motor gücünə görə seçilməlidir. Əgər əmin deyilsinizsə, DUFEW-in mühəndis komandası ərizəniz əsasında müvafiq modeli tövsiyə edə bilər.
A: Ümumiyyətlə belədirtövsiyə edilmir. Fərqli çeviricilər fərqli əyləc gərginliklərinə və işləmə ardıcıllığına malik ola bilər. Rezistorun paylaşılması qeyri-sabit işləməyə və ya qeyri-kafi əyləc performansına səbəb ola bilər. Ortaq bir rezistor tələb olunarsa, həm müqavimət dəyəri, həm də güc reytinqi diqqətlə hesablanmalıdır.
A: Bəli. Biz OEM və ODM istehsal xidmətlərini, o cümlədən fərdiləşdirilmiş müqavimət dəyərləri, güc reytinqləri, ölçülər, terminal üslubları, montaj mötərizələri və müştəri təsvirləri və ya texniki spesifikasiyalara əsaslanan tam həllər təqdim edirik.
A: Yüksək yüklənmə qabiliyyəti və səmərəli istilik yayılmasının əsas tələblər olduğu standart VFD əyləc tətbiqləri üçün nəzərdə tutulmuşdur. AQeyri-induktiv büzməli rezistoryüksək tezlikli PWM sxemləri, enerji saxlama sistemləri və son dərəcə aşağı endüktansın kritik olduğu tətbiqlər üçün tövsiyə olunur.
A: İnverter əyləc rezistorları liftlərdə, kranlarda, qaldırıcılarda, yayma dəyirmanlarında, enjeksiyon qəlibləmə maşınlarında, konveyerlərdə, tekstil maşınlarında, avtomatlaşdırılmış istehsal xətlərində, servo sürücü sistemlərində və bərpa olunan enerji avadanlıqlarında geniş istifadə olunur.
DUFEW yüksək keyfiyyət təmin edirİnverter büzməli rezistorlarsənaye avtomatlaşdırılması, bərpa olunan enerji və bütün dünyada motor sürücü tətbiqləri üçün. İstər standart məhsula, istərsə də tam fərdiləşdirilmiş həllə ehtiyacınız olmasından asılı olmayaraq, bizim mühəndis komandamız layihənizi peşəkar tövsiyələr və sürətli istehsalla dəstəkləməyə hazırdır.
- OEM və ODM istehsalı
- Xüsusi Müqavimət Dəyərləri
- Xüsusi Güc Qiymətləndirmələri (50W--10kW)
- Xüsusi Ölçülər və Montaj Seçimləri
- Texniki seçim dəstəyi
- Sabit toplu istehsal
- Sürətli Qlobal Çatdırılma
