Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

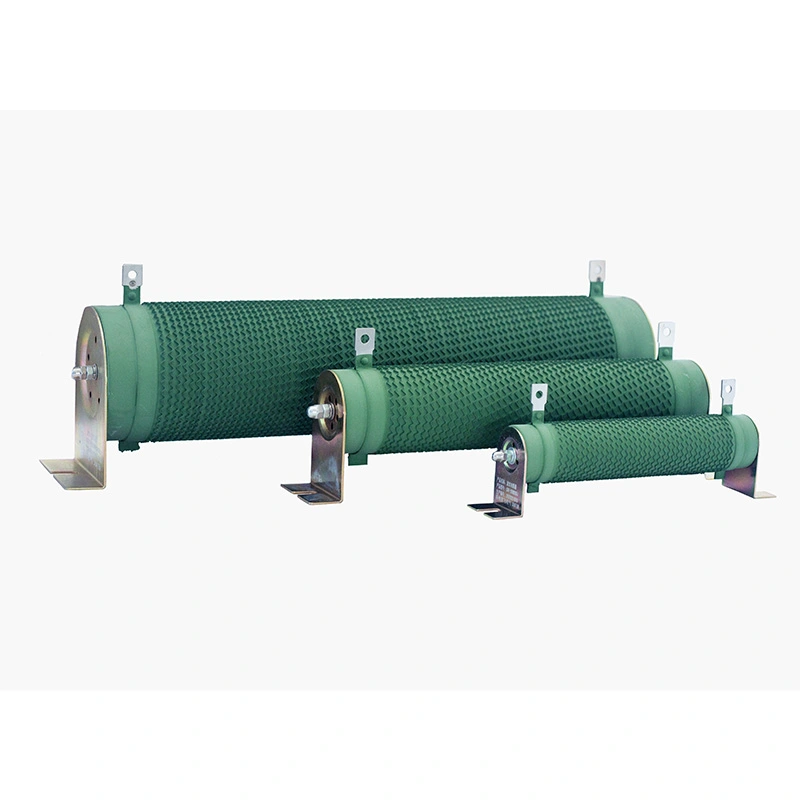

DUFEW CRR Series Qeyri-induktiv Büzməli Rezistor, orta və yüksək tezlikli impuls dövrələri üçün xüsusi olaraq optimallaşdırılmış yüksək güclü passiv enerji dissipasiyası rezistorudur. Unikal şaquli büzməli düz lentli qeyri-induktiv sarma quruluşu ilə məhsul 50W-dən 10kW-a qədər güc reytinqləri, 0.01Ω-dən 1kΩ-ə qədər müqavimət dəyərləri, üç müqavimət tolerantlığı variantları və 1200V maksimum işləmə gərginliyi təklif edir.
Mükəmməl impuls həddindən artıq yükləmə qabiliyyəti və sabit istilik performansı ilə dizayn edilmiş, bütün dünyada bərpa olunan enerji sistemlərində, sənaye avtomatlaşdırmasında və laboratoriya sınaq avadanlığında enerjinin yayılması, cərəyanı hiss etmə, əyləcləmə, dalğalanmaların qarşısının alınması və yük sınaqları üçün geniş istifadə olunur.
| Model Kodu | Mənası | Təsvir |
| CRR | Serial | Qeyri-induktiv büzməli rezistor |
| 2500W | Nominal güc | 2500W |
| 54.4R | Qiymətləndirilmiş Müqavimət | 54.4Ω |
| J | Müqavimət Tolerantlığı | J = ±5% (İstəyə görə: K = ±10%, H = ±3%) |
| Parametr | Spesifikasiya |
| Güc diapazonu | 50W–10kW |
| Əməliyyat gərginliyi | ≤1200V |
| Müqavimət Aralığı | 0,01Ω–1kΩ |
| Müqavimət Tolerantlığı | ±3% / ±5% / ±10% |
| Qoruma reytinqi | IP00 |
| Temperatur əmsalı (TCR) | ≤300 ppm/°C |
| Alov gecikdirici reytinq | UL 94V-2 |
| Uyğunluq Standartı | GB/T 5792 |
Bir hissədən ibarət yüksək alüminium oksidli izolyasiya edən keramikadan hazırlanmış içi boş nüvədə səmərəli istilik yayılması üçün daxili konveksiya hava kanalı var. Mükəmməl vibrasiya müqavimətini təmin edir və 350 ° C-ə qədər olan temperaturda sabit izolyasiya performansını saxlayır. Keramika strukturu krekinq olmadan təkrarlanan yüksək və aşağı temperaturda velosiped sürməyə davam edir.
Yastı lehimli lent çox aşağı temperaturda müqavimət əmsalı (TCR) təmin edərək, davamlı büzməli profilə dəqiq möhürlənmişdir. Fərqli tətbiqlərə uyğun iki ərinti materialı mövcuddur: davamlı yüksək güclü əyləc və enerjinin yayılması üçün Nikel-Xrom (Ni-Cr) və dəqiq aşağı cərəyan hissetmə sxemləri üçün Konstantan.
Son qısqaclar, klemens dirəkləri və montaj mötərizələri passivləşdirilmiş antikorroziyaya malik qalınlaşdırılmış paslanmayan poladdan hazırlanır. Yığma gevşetmədən 45N terminal çəkmə sınağından keçir, lehimləmə istiliyinə əla müqavimət göstərir və oksidləşmə nəticəsində yaranan kontakt istiliyini minimuma endirir.
İki telli tərs qeyri-induktiv sarma texnikasından istifadə edərək, ekvivalent seriyalı endüktans (ESL) adətən 10nH-dən aşağı idarə oluna bilər ki, bu da rezistoru 100kHz-ə qədər tezliklərdə işləyən yüksək tezlikli keçid dövrələri üçün uyğun edir.
●Həddindən artıq aşağı endüktans – tərs qeyri-induktiv sarğı ilə birləşən büzməli struktur özünü induksiyanı effektiv şəkildə aradan qaldırır, yüksək tezlikli rəqsləri və gərginlik sıçrayışlarını boğur və güc yarımkeçirici cihazlarını qoruyur.
●Əla İstilik Yayılması – Şaquli büzməli dizayn soyutma səthinin sahəsini artırır, keramika nüvəsi isə daha yüksək enerji sıxlığı və aşağı temperatur artımını təmin edərək, səmərəli istilik keçiriciliyini təmin edir.
●Mükəmməl Həddindən artıq yükləmə qabiliyyəti – Görünən zədələnmədən 5 saniyə ərzində 10× nominal gücə tab gətirərək onu əyləc və dalğalanmaların udma tətbiqləri üçün ideal edir.
●Uzun Xidmət Ömrü – Yaşlanmaya davamlı örtük və deformasiyaya uğramayan keramika nüvəsi ilə siklik yüklənmə müddəti 9000 saatı (10s boşalma / 90s intervalı) keçir.
●Ekoloji Dostluq – Qeyri-üzvi ekoloji cəhətdən təmiz örtük tüstü, zəhərli qazlar əmələ gətirmir və RoHS və UL təhlükəsizlik tələblərinə uyğundur.
●Çevik Fərdiləşdirmə – Müqavimət dəyəri, güc reytinqi, ölçülər, terminal oriyentasiyası və montaj mötərizələri hamısı çertyojlara və ya spesifikasiyalara uyğun olaraq fərdiləşdirilə bilər.
Enerji saxlama konvertorları, fotovoltaik çeviricilər, külək turbininin meydançasına nəzarət sistemləri, akkumulyator paketinin köhnəlmə testi yükləri, DC sürətli doldurma ilkin doldurma və boşalma rezistorları.
Orta və yüksək tezlikli dəyişən tezlikli ötürücülər, servo sürücülü regenerativ əyləclər, liman kranları, liftlər, yayma dəyirmanları, məftil çəkmə maşınları və tekstil avadanlığı, enerji sərfiyyatı sistemləri.
Yüksək tezlikli enerji yükü bankları, nəbz siqnalı test skamyaları, enerji təchizatı köhnəlmə sistemləri, dəqiq cərəyan algılama, söndürmə və söndürmə rezistorları.
CNC məftillə kəsilmiş EDM maşınları, qövs qaynaq avadanlığı, mərhələ qaldırma və işıqlandırma sistemləri, sentrifuqalar, kağız maşınları və yığıcı-reclaimers.
Yüksək tezlikli cərəyanın məhdudlaşdırılması, motorun işə salınma rezistorları, orta gərginlikli şkaf dalğası enerjisinin udulması.
DUFEW, sənaye istifadəçiləri, distribyutorlar və OEM müştəriləri üçün etibarlı məhsullar və inteqrasiya olunmuş həllər təqdim edərək enerji elektron komponentlərinin R&D və istehsalında ixtisaslaşmışdır.
Biz rezistorlar, əyləc qurğuları, reaktorlar, transformatorlar, filtrlər və yük bankı sistemləri daxil olmaqla, müxtəlif tətbiq ehtiyacları üçün birdəfəlik mənbə təmin edən enerji elektron məhsullarının tam çeşidini təklif edirik.
Ciddi istehsal prosesləri, müasir istehsal xətləri və ciddi keyfiyyətə nəzarət məhsulun ardıcıl performansını, uzun xidmət müddətini və etibarlı işləməsini təmin edir.
Xüsusi texniki tələblərinizə cavab vermək üçün fərdiləşdirilmiş müqavimət dəyərləri, güc göstəriciləri, ölçülər, terminal konfiqurasiyaları və montaj seçimləri mövcuddur.
Effektiv istehsalın idarə edilməsi və cavabdeh texniki dəstək istehsal müddətlərini qısaltmağa kömək edir və məhsul seçimindən satış sonrası xidmətə qədər etibarlı yardım göstərir.
| Xarakterik | Test şərtləri | Performans |
| Dielektrik müqavimət gərginliyi | 2500VAC / 50Hz / 60s | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 5s üçün 10 × nominal güc | Görünən zərər yoxdur |
| Uzunmüddətli Yük Ömrü | Dövrlü əməliyyat (10s aktiv / 90s off) | 9000 saat |
| Davamlı Nəmli İstilik | 40°C ±2°C, 90-95% RH, 100 saat | ΔR ≤ ±(1%R + 0,05Ω) |
| Sürətli Temperatur Dəyişikliyi | -55°C / 55°C / 155°C, hər biri 15 dəqiqə, 5 dövrə | ΔR ≤ ±(2%R + 0,05Ω) |
| İstilik müqaviməti | 350°C / 2 saat | Açıq rəng dəyişikliyi və ya zədə yoxdur |
| Temperatur əmsalı | Statik müqavimətə qarşı nominal yük müqaviməti | <300 ppm/°C |
| Alova Müqavimət | 5 dəqiqə üçün 10 × nominal güc | Açıq alov olmadan qırmızı-isti |
| Xarakterik | Test şərtləri | Performans |
| Terminal Gücü | 45N / 30s | Boşluq və ya görünən zədə yoxdur |
| Vibrasiya Müqaviməti | 5–200Hz, 1g, 98m/s² | Görünən struktur zərər yoxdur |
| Lehimləmə istiliyinə qarşı müqavimət | Terminallar 3 saniyə ərzində 350±5°C lehimə batırılır | ΔR ≤ ±(1%R + 0,05Ω) |
| Lehimləmə qabiliyyəti | Terminallar 5 saniyə ərzində 235±5°C lehimə batırılır | Lehim örtüyü ≥95% |
| Müqayisə maddəsi | Qeyri-induktiv büzməli rezistor | Adi Rezistorlar (Karbon Film / Metal Film / Standart Tel Sarma) |
| Dizayn məqsədi | Yüksək tezlikli impuls, VFD əyləci və bərpaedici enerjinin yayılması üçün optimallaşdırılmışdır | Ümumi aşağı siqnal və sabit güc tətbiqləri üçün nəzərdə tutulmuşdur |
| Parazitar endüktansın bastırılması | Ters interleaved büzməli sarım endüktansı adi tel sarma növlərinin onda birindən azına qədər azaldır | Aktiv endüktansın bastırılması yoxdur; standart wirewound dizaynları yüksək parazitar endüktansa malikdir |
| Nəbz cavabı | Minimum gərginlik tullantıları ilə sürətli nəbz reaksiyası | Gözə çarpan induktiv enerjinin saxlanması və gərginliyin azalması |
| Harmonik və sünbül bastırma | Harmonik müdaxiləni və gərginlik artımlarını əhəmiyyətli dərəcədə azaldır | Yüksək endüktans nəbz sıçrayışlarını və siqnal təhrifini gücləndirə bilər |
| Termal Velosiped və Yaşlanma | İstilik gərginliyinin vahid paylanması; uzunmüddətli velosiped sürmə zamanı müqavimətin sürüşməsi ≤1% | Filmin soyulması və həddindən artıq müqavimətin tez-tez termal velosiped altında sürüşməsi |
Q1: Qeyri-induktiv dizayn güc reytinqinə və ya müqavimət dəqiqliyinə təsir edirmi?
A: Xeyr. Qeyri-induktiv sarma üsulu yalnız cərəyan yolunun maqnit sahəsinin paylanmasını dəyişir. Bu, lehimli lentin müqavimətinə, istilik yayma qabiliyyətinə və ya güc qabiliyyətinə mənfi təsir göstərmir. Müqavimət tolerantlığı və temperatur əmsalı standart versiya ilə eyni qalır.
Q2: Qeyri-induktiv versiyanın tələb olunduğunu necə müəyyən edə bilərəm?
Cavab: Əgər dövrəniz yüksək tezlikli PWM nəzarətindən, sürətli IGBT keçidindən istifadə edirsə və ya həddindən artıq gərginlik zəngi və dalğa formasının təhrifi ilə qarşılaşırsa, qeyri-induktiv versiya tövsiyə olunur. Adi 50/60Hz əyləc tətbiqləri üçün standart büzməli rezistor adətən kifayətdir.
S3: Xüsusi müqavimət dəyərləri və ya ölçüləri fərdiləşdirilə bilərmi?
A: Bəli. DUFEW 0,01Ω–1kΩ-dan yuxarı müqavimət dəyərləri, güc göstəriciləri, keramika borunun uzunluğu və diametri, terminal mövqeləri və montaj braketi konfiqurasiyaları daxil olmaqla tam fərdiləşdirmə təmin edir. Nümunələr çertyojlara və ya spesifikasiyalara əsasən tez hazırlana bilər.
4-cü sual: Müqavimət sürüşməsi uzunmüddətli istifadədən sonra dözümlülük diapazonunu keçərsə nə edilməlidir?
A: Uzun müddətli yüksək temperatur oksidləşmə, yüksək rütubət və tez-tez həddindən artıq yüklənmələr ərinti lentinə zərər verə bilər. İzolyasiya müqaviməti 100 MΩ-dan aşağı düşərsə, dəyişdirilməsi tövsiyə olunur. Şkafın ventilyasiyasının yaxşılaşdırılması və kifayət qədər güc marjası olan bir rezistorun seçilməsi xidmət müddətini əhəmiyyətli dərəcədə uzada bilər.
İstər standart modelə, istərsə də tam fərdiləşdirilmiş həllə ehtiyacınız olmasından asılı olmayaraq, DUFEW-in mühəndis komandası kömək etməyə hazırdır. Peşəkar tövsiyələr və sürətli kotirovkalar almaq üçün çertyojlarınızı və ya texniki xüsusiyyətlərinizi bizə göndərin.
