Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

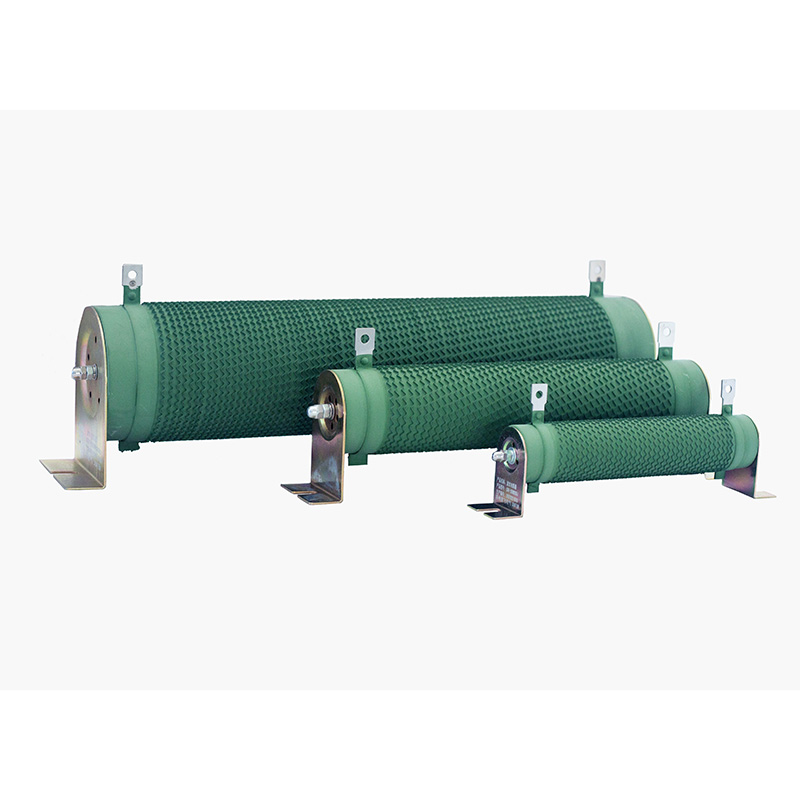

DUFEW Boru Rezistoru elektrik izolyasiyasını və səmərəli istilik ötürməsini təmin edən keramika boru strukturu ilə qurulmuş yüksək güclü tel sarma komponentidir. Nikel-Xrom (Ni-Cr), Manqanin və ya Konstantan ərintisindən hazırlanmış müqavimət telləri sabit müqavimət, güclü həddindən artıq yükləmə qabiliyyəti və ardıcıl istilik performansına nail olmaq üçün keramika nüvəsinin ətrafına dəqiq şəkildə sarılır.
Keramika boru dizaynı daxili nüvə strukturu vasitəsilə istilik ötürməklə enerji sıxlığını və soyutma səmərəliliyini artırır. Dolamadan sonra müqavimət teli oksidləşmədən, nəmdən və ətraf mühitin təsirindən qorumaq üçün rezistor yüksək temperaturda alov gecikdirən izolyasiya təbəqəsi ilə örtülür və sənaye şəraitində sabit işləməyə kömək edir.
Sənaye güc tətbiqləri üçün uyğun olan bu rezistor adətən VFD əyləc sistemlərində, mühərrikin işə salınma sxemlərində, yük sınaq avadanlıqlarında, qaynaq maşınlarında və idarə olunan enerjinin yayılması və etibarlı istilik performansı tələb edən digər elektrik sistemlərində istifadə olunur.
Rezistor elektrik enerjisini keramika borunun ətrafına sarılmış müqavimət lehimli tel vasitəsilə istiliyə çevirir. Keramika nüvəsi istilik izolyasiyasını təmin edir, eyni zamanda temperaturun effektiv idarə olunması üçün ətraf mühitə istilik ötürməyə kömək edir.
Yüksək cərəyan, qısa müddətli həddindən artıq yüklənmə və təkrar keçid şərtləri altında sabit performansla, dinamik əyləc, motorun işə salınması, cərəyan məhdudlaşdırılması, yük simulyasiyası, gərginliyin azalması və enerji istehlakı tətbiqləri üçün uyğundur.
| Model Kodu | Mənası | Təsvir |
|---|---|---|
| CRR | Məhsul seriyası | Boru rezistoru |
| 2500W | Nominal güc | 2500 Vt |
| 54.4R | Qiymətləndirilmiş Müqavimət | 54,4 Ω |
| J | Müqavimət Tolerantlığı | J = ±5% (İstəyə görə: K = ±10%, H = ±3%) |
| Parametr | Spesifikasiya |
|---|---|
| Güc diapazonu | 50W--10kW |
| Əməliyyat gərginliyi | ≤1200V |
| Müqavimət Aralığı | 0.01Ω--1kΩ |
| Müqavimət Tolerantlığı | ±3%, ±5%, ±10% |
| Qoruma reytinqi | IP00 |
| Temperatur əmsalı (TCR) | ≤300 ppm/°C |
| Alov gecikdirici reytinq | UL 94V-2 |
| Uyğunluq Standartı | GB/T 5792 |
Sarma quruluşu birbaşa rezistorun istilik yayma qabiliyyətinə, endüktansına və tətbiqi uyğunluğuna təsir göstərir.
Müqavimət teli keramika borunun ətrafına adi spiral formada sarılır. Bu struktur, endüktansın kritik əhəmiyyət kəsb etmədiyi yerlərdə aşağı tezlikli enerji israfı tətbiqləri üçün sadə və qənaətcil bir həll təklif edir.
Müqavimət teli büzməli profil şəklində formalaşır və keramika borusuna şaquli şəkildə quraşdırılır. Bu dizayn, soyutma səthinin sahəsini əhəmiyyətli dərəcədə artırır, eyni zamanda parazit endüktansı azaldır və onu VFD əyləc sistemləri, impuls yükləri və təkmilləşdirilmiş istilik performansını tələb edən tətbiqlər üçün ideal edir.
Daimi müqavimət dəyərini təmin edir və sabit və baxımsız əməliyyat tələb edən əksər standart sənaye tətbiqləri üçün uyğundur.
Müqavimət daşınan metal qısqac və ya tıqqıltı mexanizmi ilə tənzimlənə bilər ki, bu da avadanlığın işə salınması, sınaqdan keçirilməsi və dəyişən yük tətbiqləri üçün çevik müqavimət parametrlərinə imkan verir.
Tək rezistordan fərqli müqavimət dəyərlərini təmin etmək üçün çoxlu vurma nöqtələri ilə mövcuddur, bu onu mürəkkəb elektrik dövrələri və çox mərhələli yük nəzarəti üçün uyğun edir.
Yüksək keyfiyyətli izolyasiya edən keramikadan hazırlanmış boru, davamlı sənaye əməliyyatı zamanı əla dielektrik dayanıqlığı, səmərəli istilik ötürülməsi, yüksək mexaniki dayanıqlıq və termal zərbəyə əla müqavimət göstərir.
Nikel-Xrom (Ni-Cr), Manqanin və Konstantan ərintilərində mövcud olan müqavimət naqili sabit elektrik xüsusiyyətləri, əla həddindən artıq yükləmə qabiliyyəti və təkrarlanan istilik dövriyyəsi altında uzunmüddətli müqavimət sabitliyi təklif edir.
Ekoloji cəhətdən təmiz qeyri-üzvi izolyasiya örtüyü UL94V-2 tələblərinə uyğun olaraq etibarlı alov gecikdirici performans təmin edərkən müqavimət teli oksidləşmə, nəm, toz və korroziyaya qarşı qoruyur.
Keramika boru həm izolyasiya dəstəyi, həm də səmərəli istilik yayma mühiti kimi fəaliyyət göstərir, bu da rezistorun yığcam bir yerdə daha yüksək güc göstəriciləri verməyə imkan verir. Bu, quraşdırma sahəsinin məhdud olduğu sənaye tətbiqləri üçün ideal hala gətirir.
Keramika borunun yüksək istilik keçiriciliyi müqavimət telindən ətrafdakı havaya sürətli istilik ötürməyə imkan verir. İsteğe bağlı şaquli büzməli sarım soyutma səthinin sahəsini daha da artırır, davamlı yük performansını yaxşılaşdırır və iş temperaturunu azaldır.
Yüksək keyfiyyətli keramika materialları ilə hazırlanmış və yüksək temperaturlu qeyri-üzvi izolyasiya örtüyü ilə qorunan rezistor 350°C-ə qədər iş temperaturuna davam edə bilir. 375°C-ə qədər temperatur tələb edən tətbiqlər üçün şüşə mina ilə örtülmüş versiyalar mövcuddur.
Yüksək cərəyanlı və qısamüddətli həddindən artıq yükləmə tətbiqləri üçün nəzərdə tutulmuş rezistor termal şoka və təkrar impuls yüklənməsinə əla müqavimət göstərir. O, mühərrikin işə salınması, dinamik əyləc və yük testi tətbiqləri üçün yaxşı uyğun gəlir.
DUFEW, müxtəlif sənayelərdə müxtəlif elektrik və mexaniki tələblərə cavab vermək üçün sabit, tənzimlənən, çox terminallı, aşağı endüktanslı və xüsusi dizaynlı boru rezistorları təklif edir.
Rezistor müxtəlif montaj mötərizələri və terminal konfiqurasiyaları ilə təchiz oluna bilər ki, bu da elektrik şkaflarında, yük banklarında, sınaq avadanlıqlarında və sənaye maşınlarında rahat quraşdırmaya imkan verir.
Premium müqavimət lehimli məftil, davamlı keramika strukturu və oksidləşməyə davamlı qoruyucu örtük tələbkar iş şəraitində sabit müqavimət dəyərlərini, əla istilik sabitliyini və uzun xidmət müddətini təmin edir.
Qaynaq maşınlarında, sənaye idarəetmə şkaflarında və cərəyanın məhdudlaşdırılması, gərginliyin azalması və enerjinin yayılması üçün elektrik avtomatlaşdırma sistemlərində geniş istifadə olunur.
Yük bankları, yanma sınaq avadanlığı, batareyanın boşaldılması sistemləri və sabit enerji sərfiyyatının tələb olunduğu enerji təchizatının köhnəlməsi testləri üçün uyğundur.
Etibarlı əyləc və yükə nəzarət tələb edən kiçik və orta güclü VFD əyləc sistemlərində, motorun işə salınma sxemlərində, servo sürücü sistemlərində və sənaye ötürücü avadanlıqlarında tətbiq edilir.
Sabit müqavimət təmin etmək və dövrə etibarlılığını artırmaq üçün elektrik ölçmə avadanlıqlarında, qoruyucu sxemlərdə, keçid qurğularında və idarəetmə panellərində istifadə olunur.
Beynəlxalq müştərilər üçün çevik fərdiləşdirmə ilə sənaye avadanlıqlarına texniki qulluq, maşın təkmilləşdirmələri və OEM istehsalı üçün ideal əvəzetmə həlli.
| Xarakterik | Test şərtləri | Performans |
|---|---|---|
| Dielektrik müqavimət gərginliyi | 2500VAC / 50Hz / 60s | Sızma cərəyanı ≤10mA |
| İzolyasiya Müqaviməti | 1000VDC | ≥100MΩ |
| Qısamüddətli həddindən artıq yüklənmə | 5 saniyə üçün 10 × nominal güc | Görünən Zərər Yoxdur |
| Həyatı yükləyin | Siklik Əməliyyat (10s ON / 90s OFF) | ＞9,000 Saat |
| Nəm İstilik Müqaviməti | 40°C ±2°C, 90--95% RH, 100 Saat | ΔR ≤ ±(1%R + 0,05Ω) |
| Sürətli Temperatur Velosipedi | -55°C / 55°C / 155°C, Hər biri 15 Dəqiqə, 5 Dövr | ΔR ≤ ±(2%R + 0,05Ω) |
| İstilik müqaviməti | 2 saat ərzində 350°C | Görünən rəng dəyişikliyi və ya zədə yoxdur |
| Temperatur əmsalı (TCR) | Nominal Yük və İlkin Müqavimət | ＜300 ppm/°C |
| Alova Müqavimət | 5 dəqiqə üçün 10 × nominal güc | Açıq Alov Olmadan Qırmızı Parıldayır |
| Xarakterik | Test şərtləri | Performans |
|---|---|---|
| Terminal Gücü | 45N / 30 Saniyə | Boşaltma və ya görünən zərər yoxdur |
| Vibrasiya Müqaviməti | 5--200Hz, 1g, 98m/s² | Görünən Struktur Zərər yoxdur |
| Lehimləmə istiliyinə qarşı müqavimət | Terminallar 3 Saniyədə 350±5°C Lehimə Batırılır | ΔR ≤ ±(1%R + 0,05Ω) |
| Lehimləmə qabiliyyəti | Terminallar 5 saniyə ərzində 235±5°C lehimə batırılır | Lehim örtüyü ≥95% |
Qeyd: Bütün performans məlumatları GB/T 5792-yə uyğun olaraq standart laboratoriya şəraitində ölçülür. Faktiki performans quraşdırma şəraitindən, ətraf mühitin temperaturundan və iş dövrünə görə dəyişə bilər.
| Müqayisə maddəsi | DUFEW Boru Rezistoru | Adi Qeyri-Boru Güc Rezistoru |
|---|---|---|
| Əsas struktur | Yüksək güclü keramika boru həm izolyasiya dəstəyi, həm də istilik yayma mühiti kimi xidmət edir | Dəstək strukturu əsasən mexaniki, nisbətən məhdud istilik yayma qabiliyyətinə malikdir |
| Güc Sıxlığı | Effektiv istilik keçiriciliyi sayəsində eyni quraşdırma məkanında daha yüksək güc çıxışı | Lower power density because of structural and cooling limitations |
| İstiliyin yayılması | Seramik boru sürətli istilik köçürməsini təmin edir; isteğe bağlı büzməli sarğı soyutma səmərəliliyini daha da artırır | İstiliyin yayılması əsasən səth sahəsindən asılıdır və ümumiyyətlə daha az səmərəlidir |
| Konfiqurasiya Seçimləri | Sabit, tənzimlənən, çox terminallı və aşağı endüktanslı versiyalarda mövcuddur | Əsasən məhdud konfiqurasiya çevikliyi ilə sabit müqavimət dizaynları |
| Mexaniki Gücü | Qalın divarlı alüminium oksidi keramika konstruksiyası əla zərbə müqaviməti və uzunmüddətli struktur sabitliyi təklif edir | İncə keramika və ya film əsaslı strukturlar daşınma və quraşdırma zamanı çatlamağa və ya zədələnməyə daha həssasdır |
| Baxım | Hamar silindrik səth toz yığılmasını minimuma endirir və gündəlik təmizləməni asanlaşdırır | Qeyri-müntəzəm səthlər daha tez-tez təmizlənmə tələb edən tozları daha asan yığa bilər |
| Tipik Tətbiqlər | Dinamik əyləc, mühərrikin işə salınması, yükləmə bankları, sınaq avadanlığı, sənaye avtomatlaşdırılması, qaynaq maşınları | Ümumi təyinatlı elektron sxemlər və ənənəvi enerji israfı tətbiqləri |
DUFEW qlobal OEM-lər, distribyutorlar və sənaye istifadəçiləri üçün etibarlı məhsullar təqdim edərək sənaye güc rezistorlarının və güc elektron komponentlərinin dizaynı və istehsalında ixtisaslaşıb.
Məhsul portfelimizə boru rezistorları, büzməli rezistorlar, alüminium yerləşdirilmiş rezistorlar, əyləc rezistorları bankları, reaktorlar, əyləc qurğuları, transformatorlar, filtrlər və yük sınaq sistemləri daxildir.
Hər bir məhsul standartlaşdırılmış istehsal prosesləri altında istehsal olunur və sabit performans və ardıcıl keyfiyyəti təmin etmək üçün daşınmazdan əvvəl hərtərəfli elektrik və mexaniki sınaqdan keçirilir.
Müştəri təsvirləri və ya tətbiq tələbləri əsasında fərdiləşdirilmiş müqavimət dəyərləri, güc göstəriciləri, ölçülər, terminal növləri, sarma strukturları və montaj həlləri təqdim edirik.
Müasir istehsal qurğuları və təcrübəli mühəndis komandası ilə DUFEW sabit istehsal gücü, sürətli istehsal müddətləri və layihəniz boyunca peşəkar texniki dəstək təqdim edir.
A: Boru Rezistoru, izolyasiya nüvəsi kimi keramika borusundan istifadə edən bir naqilli rezistor növüdür. Düz və ya boşqab tipli dizaynlarla müqayisədə, boru quruluşu daha yaxşı istilik yayılması, daha yüksək güc sıxlığı, təkmilləşdirilmiş mexaniki güc və tənzimlənən və ya çox terminallı konfiqurasiyalar üçün daha çox çeviklik təklif edir.
A: Bəli. DUFEW tam OEM və ODM fərdiləşdirmə xidmətlərini təmin edir, o cümlədən müqavimət dəyərləri, güc göstəriciləri, ölçülər, müqavimət naqili materialları, terminal növləri, montaj mötərizələri, tənzimlənən strukturlar və çertyojlarınıza və ya tətbiq tələblərinizə əsasən çox terminal konfiqurasiyaları.
A: Standart versiya IP00 açıq tipli konstruksiyaya malikdir və elektrik şkaflarının və ya avadanlığının içərisində quraşdırmaq üçün nəzərdə tutulub. Yüksək rütubətli və ya sərt iş mühitləri üçün şüşə mina ilə örtülmüş və ya xüsusi qorunan variantı seçməyi və ya müvafiq qapaq və nəmə davamlı tədbirlərdən istifadə etməyi tövsiyə edirik.
A: Dəyişdirmə orijinal müqavimət dəyərinə, güc reytinqinə, işləmə gərginliyinə və quraşdırma ölçülərinə uyğun olmalıdır. Orijinal model mövcud deyilsə, DUFEW təhlükəsiz və etibarlı işləməyi təmin etmək üçün tətbiqinizə əsaslanan ekvivalent və ya təkmilləşdirilmiş həlli tövsiyə edə bilər.
A: Sabit modellər sabit müqavimət tələbləri olan avadanlıqlar üçün idealdır, tənzimlənən versiyalar isə istismara vermə, sınaq, yük simulyasiyası və əməliyyat zamanı müqavimətin tənzimlənməsini tələb edən tətbiqlər üçün daha uyğundur.
A: O, mühərrik sürücülərində, inverter əyləc sistemlərində, qaynaq avadanlığı, yük bankları, güc sınaq avadanlığı, sənaye avtomatlaşdırması, elektrik idarəetmə panelləri, batareyanın boşaldılması sistemləri, bərpa olunan enerji avadanlıqları, dəmir yolu sistemləri və digər ağır sənaye tətbiqlərində geniş istifadə olunur.
DUFEW, sənaye gücə nəzarət, əyləc sistemləri, yük testi və enerji israfı tətbiqləri üçün yüksək keyfiyyətli Boru Rezistorları istehsal edir. İstər standart məhsula, istərsə də tam fərdiləşdirilmiş həllə ehtiyacınız olsun, bizim mühəndis komandamız peşəkar texniki dəstək və sürətli kotirovkalar təqdim etməyə hazırdır.
- OEM və ODM istehsalı
- Xüsusi Müqavimət Dəyərləri
- 50W-dan 10kW-a qədər güc göstəriciləri
- Tənzimlənən və Çox Terminal Dizaynları
- Xüsusi Ölçülər və Montaj Həlləri
- Mühəndislik seçiminə dəstək
- Sabit toplu istehsal
- Ümumdünya Çatdırılma
Müraciət tələblərinizi müzakirə etmək və fərdiləşdirilmiş kotirovka almaq üçün bu gün DUFEW ilə əlaqə saxlayın.
