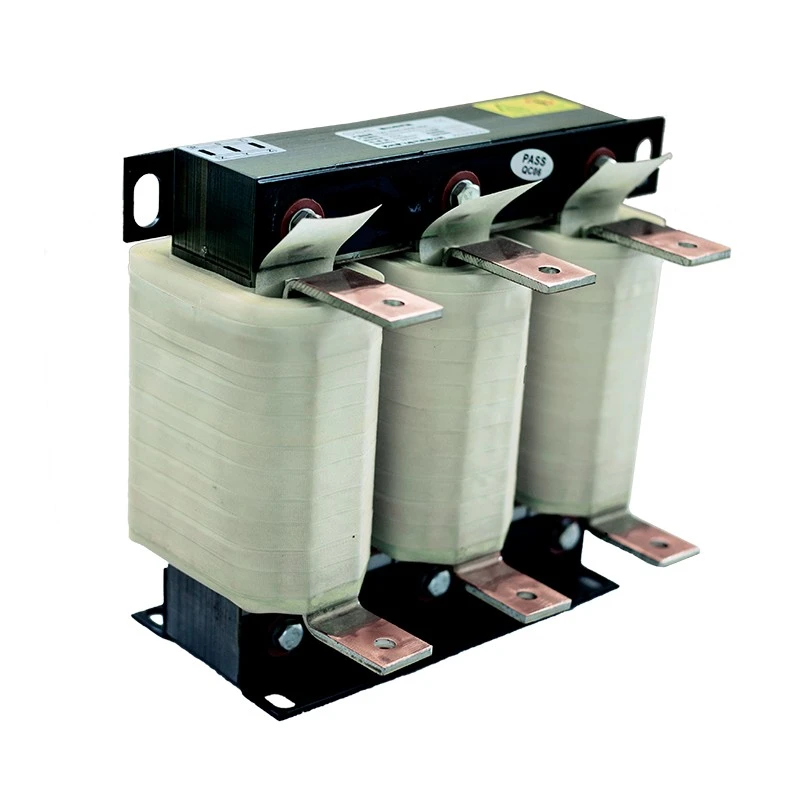

AC xətti reaktoru

Dufew Electric AC Line Reactor, cərəyan axınının sabitləşməsinə və ümumi elektrik mühitinin yaxşılaşdırılmasına kömək edən idarə olunan empedans təmin etmək üçün AC enerji təchizatı və VFD giriş terminalları arasında quraşdırılmışdır.

Reaktor VFD rektifikator sxemləri tərəfindən yaradılan harmonik cərəyanı azaltmağa, ani cərəyan dəyişikliklərini məhdudlaşdırmağa, çeviricinin giriş komponentlərini qorumağa və ümumi enerji sisteminin etibarlılığını yaxşılaşdırmağa kömək edir.

Müasir dəyişən tezlikli sürücülər (VFD) mühərrik sürətini idarə etmək və enerji səmərəliliyini artırmaq üçün yüksək sürətli keçid texnologiyasından istifadə edir. Bununla belə, kommutasiya prosesi və qeyri-xətti giriş xüsusiyyətləri enerji sistemində elektrik pozuntularına səbəb ola bilər.

Müvafiq giriş mühafizəsi olmadan, VFD sistemləri harmonik cərəyan təhrifi, giriş cərəyanında sıçrayışlar, gərginlik dalğalanmaları, elektrik müdaxiləsi və çevirici komponentlərində artan gərginliklə qarşılaşa bilər.

Bu problemlər elektrik avadanlığının həddindən artıq istiləşməsinə, çeviricinin xidmət müddətinin azalmasına, DC şin kondansatörlərinin zədələnməsinə, mühərrikin qeyri-sabit işləməsinə və avadanlıqların gözlənilməz dayanmasına səbəb ola bilər.

AC Xətti Reaktoru VFD Sisteminin Performansını necə yaxşılaşdırır

1. Harmonik Azaldılması və Güc Keyfiyyətinin Təkmilləşdirilməsi

VFD giriş rektifikatorları elektrik şəbəkəsinə təsir edən harmonik cərəyanlar yarada bilər, xüsusən də çoxlu çevirici sistemləri işləyən obyektlərdə.

O, giriş dövrəsinə impedans əlavə etməklə harmonik təsiri azaldır, enerji keyfiyyətinin yaxşılaşdırılmasına və daha sabit elektrik mühitinin saxlanmasına kömək edir.

Üstünlüklərə aşağıdakılar daxildir:

- Enerji təchizatı üçün azaldılmış harmonik rəy

- Təkmilləşdirilmiş gərginlik dalğa forması sabitliyi

- Elektrik avadanlıqları arasında müdaxilənin azaldılması

- Güc kondansatörləri və transformatorları üçün daha yaxşı qorunma

Çox dəyişən sürət sürücüsü olan fabriklər üçün daha etibarlı və sabit enerji sistemi yaratmağa kömək edir.

2. İnverter komponentləri üçün cərəyan artımından qorunma

Mühərrikin işə salınması, sürətləndirilməsi, yükün dəyişməsi və ya qeyri-sabit güc şəraiti zamanı həddindən artıq cərəyan təsiri yarana və çevirici komponentlərinə təsir edə bilər.

Reaktor daxilolma cərəyanını məhdudlaşdırmaqla, rektifikator körpülərində gərginliyi azaltmaqla, inverter DC avtobus komponentlərini qorumaqla və uzunmüddətli VFD etibarlılığını artırmaqla elektrik gərginliyini azaltmağa kömək edir.

Xüsusilə yüksək qısaqapanma gücü və ya aşağı empedans transformatorları olan sənaye enerji sistemləri üçün uyğundur.

3. Sənaye Şəraitində Sabit Əməliyyat

Sənaye mühitləri dəyişən yüklər və tələbkar iş şəraiti altında davamlı işləyə bilən elektrik komponentləri tələb edir.

Dufew Electric AC Line Reactor sabit endüktans performansına, aşağı temperatur yüksəlməsinə, azaldılmış elektromaqnit vibrasiyasına və etibarlı uzunmüddətli işləməyə nail olmaq üçün optimallaşdırılmış elektromaqnit dizaynı və izolyasiya texnologiyasını qəbul edir.

Mühəndislik Dizayn Xüsusiyyətləri

Aşağı itkili Silikon Polad Əsas Dizayn

Reaktor maqnit itkilərini azaltmaq və davamlı iş zamanı sabit endüktans performansını qorumaq üçün yüksək keyfiyyətli soyuq haddelenmiş silikon polad əsas materiallarından istifadə edir.

Bu dizayn təmin edir:

- Aşağı enerji itkisi və təkmilləşdirilmiş əməliyyat səmərəliliyi

- Davamlı yük şəraitində daha yaxşı istilik performansı

- Sabit elektrik xüsusiyyətləri

- Uzunmüddətli sənaye istismarı üçün etibarlı performans

Optimallaşdırılmış Sarma Strukturu

Müxtəlif cari tələblərə əsaslanaraq, Dufew Electric müxtəlif sənaye tətbiqlərində etibarlı elektrik performansını təmin etmək üçün optimallaşdırılmış sarma strukturları təqdim edir.

Sarma dizayn xüsusiyyətləri:

- Müxtəlif tətbiq ehtiyacları üçün mis və ya alüminium sarma variantları

- Tələb olunan iş şəraitini dəstəkləmək üçün yüksək cərəyan keçirici dizaynı

- Təkmilləşdirilmiş istilik yayılması performansı

- Əməliyyat zamanı sarım temperaturunun azalması

Bu optimallaşdırılmış struktur reaktorun sabit və səmərəli işləməsini təmin etməklə yanaşı, müxtəlif sənaye cari tələblərinə cavab verməyə imkan verir.

Vakuum Emprenye İzolyasiya Prosesi

Sarma qurğusu vakuum hopdurma və yüksək temperaturda sərtləşmə yolu ilə işlənir, izolyasiya performansını yaxşılaşdırır və ümumi mexaniki gücü artırır.

Proses yaxşılaşır:

- Daha təhlükəsiz əməliyyat üçün izolyasiya gücü

- Vibrasiya şəraitində mexaniki dayanıqlıq

- Vibrasiyaya və ətraf mühitə təsirlərə qarşı müqavimət

- Uzunmüddətli əməliyyat dayanıqlığı

Bu istehsal prosesi sənaye mühitlərində etibarlı performansı və uzun xidmət müddətini saxlamağa kömək edir.

Seçim bələdçisi

Düzgün AC Xətti Reaktorunun seçilməsi reaktor parametrlərinin VFD sistemi ilə uyğunlaşdırılmasını tələb edir.

Dufew Electric aşağıdakı amilləri qiymətləndirir:

Kotirovkadan əvvəl müştərilər aşağıdakıları təmin etməlidirlər:

- VFD nominal gücü

- Giriş gərginliyi

- Nominal cərəyan

- Tələb olunan gərginlik düşməsi

- Quraşdırma şərtləri

- Əməliyyat mühiti

AC Line Reactor vs Çıxış Reaktoru

Dufew Electric sistem tələblərinə uyğun olaraq həm giriş, həm də çıxış reaktoru həlləri təqdim edir.

Çevik Konfiqurasiya Seçimləri

Müxtəlif sənaye sistemləri fərqli elektrik konfiqurasiyaları və quraşdırma üsulları tələb edir. Dufew Electric müştərilərə etibarlı performansa və müxtəlif sənaye idarəetmə sistemlərinə mükəmməl inteqrasiyaya nail olmaqda kömək edən tətbiq tələblərinə əsaslanan fərdiləşdirilmiş reaktor həlləri təqdim edir.

Elektrik Tələbləri

Reaktor müxtəlif enerji sisteminin tələblərinə cavab vermək üçün nominal gərginlik, nominal cərəyan, gərginliyin düşmə faizi və iş tezliyi daxil olmaqla əsas elektrik parametrlərinə görə fərdiləşdirilə bilər.

Quraşdırma Tələbləri

Fərqli şkaf planlarına və quraşdırma mühitlərinə uyğunlaşmaq üçün Dufew reaktorları şkafın quraşdırılması, müstəqil quraşdırma, şaquli montaj və üfüqi montaj daxil olmaqla bir çox quraşdırma variantlarını dəstəkləyir.

Material Tələbləri

Xüsusi tətbiq şərtlərinə və mövcud tələblərə uyğun olaraq, müştərilər mis sarım və ya alüminium sarğı da daxil olmaqla uyğun sarma materiallarını seçə bilərlər.

Çevik konfiqurasiya seçimləri və fərdi dizaynlarla Dufew reaktorları sabit və etibarlı işləməyi qoruyarkən müxtəlif sənaye idarəetmə sistemlərinə inteqrasiya oluna bilər.

Tipik Tətbiqlər

Dufew Electric AC Line Reactor, təkmilləşdirilmiş VFD enerji keyfiyyəti və elektrik mühafizəsi tələb edən sənaye sistemlərində geniş istifadə olunur.

Texniki Spesifikasiyalar

Model nömrəsinin təsviri

Nümunə: CAL-4312-0250-EISA

Məhsulun yoxlanılması və keyfiyyətin yoxlanılması

Çatdırılmadan əvvəl Dufew Electric etibarlı işləməyi təmin etmək üçün elektrik və struktur yoxlamaları həyata keçirir.

Testə daxildir:

Çində peşəkar istehsalçı

Dufew Electric müxtəlif sənaye tətbiqləri üçün etibarlı AC Xətti Reaktorlarını təmin edən güc elektronikası komponentləri və fərdiləşdirilmiş elektrik həlləri üzrə ixtisaslaşmışdır.

İnteqrasiya edilmiş istehsal imkanları ilə Dufew, əsas emal və rulon istehsalından yekun montaj və keyfiyyət yoxlamasına qədər əsas istehsal proseslərini idarə edir.

Əsas emal

İstehsal prosesinə sabit elektromaqnit xüsusiyyətlərini təmin etmək üçün silikon polad kəsmə, əsas montaj və maqnit performansının yoxlanılması daxildir.

Bobin istehsalı

Dufew, məhsulun etibarlılığını və dayanıqlığını artırmaq üçün peşəkar izolyasiya müalicəsi və vakuum hopdurma prosesləri ilə mis və alüminium sarğı variantları təqdim edir.

Yekun Məclis

Son istehsala terminal quraşdırılması, elektrik sınaqları və hər bir reaktorun tələb olunan performans standartlarına cavab verməsini təmin etmək üçün keyfiyyət yoxlaması daxildir.

Bu inteqrasiya olunmuş istehsal qabiliyyəti Dufew Electric-ə həm standart AC Xətti Reaktorlarını, həm də müxtəlif sənaye tətbiqləri üçün fərdi həllər təqdim etməyə imkan verir.

Sertifikatlar və Keyfiyyət Təminatı

Dufew Electric xidmət müddəti ərzində məhsulun ardıcıl performansını və etibarlı işləməsini təmin etmək üçün strukturlaşdırılmış keyfiyyət idarəetmə prosedurlarına əməl edir.

Mövcud keyfiyyət sənədlərinə aşağıdakılar daxildir:

- ISO Keyfiyyət İdarəetmə Sistemi Sertifikatı

- CE sertifikatı

- Məhsulun Test Hesabatları

Müştərinin layihə tələblərinə uyğun olaraq texniki sənədlər və yoxlama qeydləri təqdim edilə bilər.

Qablaşdırma və Çatdırılma

AC Xətt Reaktorları daşınma zamanı nəm, vibrasiya və mexaniki təsirdən qorunma tələb edir.

Dufew Electric təmin edir:

- İxrac standartına uyğun qablaşdırma

- Nəmdən qorunma

- Gücləndirilmiş daxili fiksasiya

- Məhsulun eyniləşdirmə etiketləri

Göndərmədən əvvəl mühəndislər təsdiqləyir:

- Məhsulun spesifikasiyası

- Çəki və ölçülər

- Quraşdırma tələbləri

- Çatdırılma tələbləri

Quraşdırma Bələdçisi

Addım 1: Reaktorun spesifikasiyasını təsdiqləyin

Tətbiq sistemi ilə uyğunluğu təmin etmək üçün VFD güc reytinqinə, giriş gərginliyinə, nominal cərəyana və tələb olunan gərginlik düşməsinə uyğun olaraq müvafiq reaktoru seçin.

Addım 2: Məhsulun vəziyyətini yoxlayın

Quraşdırmadan əvvəl reaktorun işə hazır olmasını təmin etmək üçün məhsulun vəziyyətini, o cümlədən əsas vəziyyətini, sarım görünüşünü və terminal birləşmələrini diqqətlə yoxlayın.

Addım 3: Reaktoru quraşdırın

Standart qoşulma üsulu:

Enerji təchizatı → AC Xətt Reaktoru → VFD Girişi

Reaktor istilik yayılması və gələcək texniki xidmət üçün kifayət qədər yer olan yaxşı havalandırılan ərazidə quraşdırılmalıdır.

Addım 4: Elektrik bağlantısı

Elektrik bağlantısı zamanı təhlükəsiz və etibarlı işləməyi təmin etmək üçün düzgün naqilləri, təhlükəsiz terminal birləşmələrini və lazımi torpaqlamanı təmin edin.

Addım 5: Əməliyyat Testi

Quraşdırıldıqdan sonra iş səs-küyünü yoxlayaraq, temperaturun yüksəlməsinə nəzarət edərək və ümumi sistemin işini yoxlayaraq əməliyyat testini həyata keçirin.

Tez-tez verilən suallar

1. AC Xətti Reaktoru nə üçün istifadə olunur?

Harmonik təhrifi azaltmaq, cərəyan artımlarını məhdudlaşdırmaq, enerji keyfiyyətini yaxşılaşdırmaq və çevirici komponentlərini elektrik gərginliyindən qorumaq üçün dəyişən tezlik sürücüsünün (VFD) giriş tərəfində AC Xətt Reaktoru quraşdırılmışdır.

2. Bu reaktor hər VFD üçün tələb olunurmu?

Hər VFD tətbiqi giriş reaktorunu tələb etmir. Harmonik problemləri, qeyri-sabit enerji təchizatı, tez-tez cərəyan dəyişmələri, çoxlu çevirici əməliyyatları və ya həssas elektrik avadanlıqları olan sistemlər üçün tövsiyə olunur.

3. Düzgün gərginlik düşməsini necə seçmək olar?

Uyğun gərginlik düşməsi sistemin enerji keyfiyyəti tələblərindən, harmonik şərtlərdən, giriş xüsusiyyətlərindən və iş mühitindən asılıdır. Dufew Electric tətbiq parametrlərini qiymətləndirir və uyğun konfiqurasiyanı tövsiyə edir.

4. Bu məhsul inverterin etibarlılığını artıra bilərmi?

Bəli. VFD giriş tərəfində cərəyan təsirini və elektrik gərginliyini azaltmaqla sistemin sabitliyini yaxşılaşdırmağa və çevirici komponentlərinin xidmət müddətini uzatmağa kömək edir.

5. Dufew Electric fərdi həllər təmin edə bilərmi?

Bəli. Dufew Electric, gərginlik, cərəyan, tezlik, quraşdırma strukturu, sarma materialı və digər layihə tələblərinə uyğun olaraq fərdi həllər təqdim edir.

6. Kotirovka üçün hansı məlumat tələb olunur?

Müştərilər təmin etməlidirlər:

- VFD güc reytinqi

- Giriş gərginliyi

- Nominal cərəyan

- Tələb olunan gərginlik düşməsi

- Quraşdırma mühiti

- Əməliyyat şəraiti

Fərdiləşdirilmiş AC Xətti Reaktor Həllinizi tələb edin

Dufew Electric təkmilləşdirilmiş VFD qorunması, harmonik nəzarət və enerji keyfiyyətinin idarə edilməsi tələb edən sənaye müştəriləri üçün fərdiləşdirilmiş AC Line Reactor həlləri təqdim edir.

Peşəkar istehsal imkanları, mühəndislik dəstəyi və tam sınaq prosedurları ilə Dufew Electric müştərilərə sənaye ötürücü sistemlər üçün etibarlı həllər hazırlamağa kömək edir.

VFD parametrlərinizi və tətbiq tələblərinizi Dufew Electric-ə göndərin və mühəndislərimiz iş şəraitinizə əsasən uyğun konfiqurasiya tövsiyə edəcəklər.
