Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.
Dəyişən tezlik ötürücüləri mühərrik sürətinin səmərəli idarə edilməsini və enerjinin idarə edilməsini təmin edir, lakin onların yüksək tezlikli keçid əməliyyatı harmonik cərəyanlar, gərginlik dalğalanmaları və qoşulmuş avadanlıqlara əlavə elektrik gərginliyi yarada bilər.

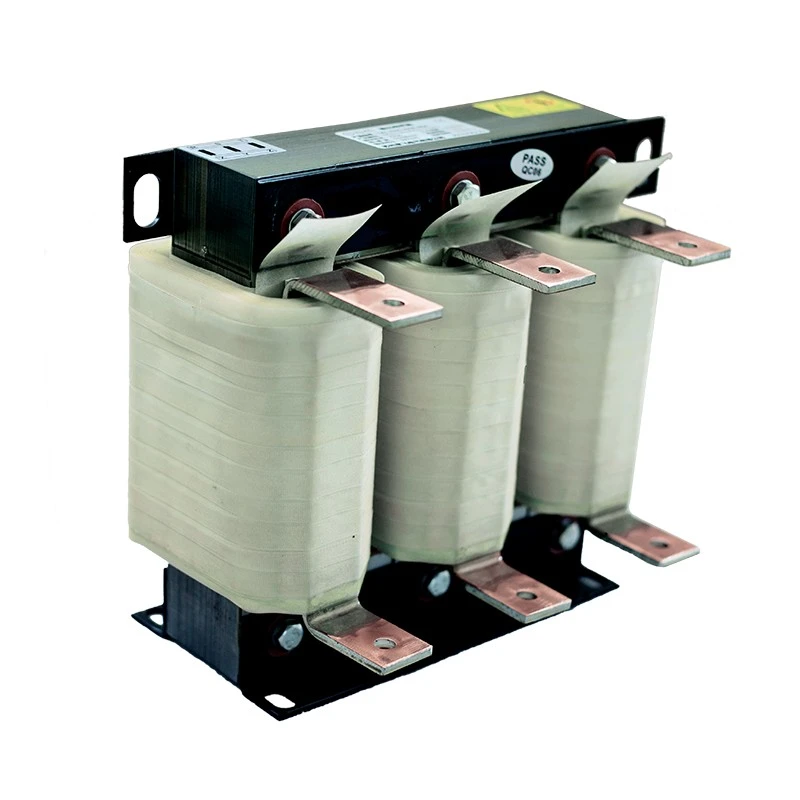

Dufew Elektrik Dəyişən Tezlik Sürücü Reaktoru dövrəyə uyğun empedans əlavə edərək VFD sisteminin işini yaxşılaşdırır. Quraşdırma mövqeyinə və sistem tələblərinə uyğun olaraq, həm enerji təchizatı tərəfi, həm də motor yükü tərəfi üçün fərqli qorunma funksiyaları təmin edir.
Seçim əsas elektrik probleminin enerji təchizatı tərəfində və ya motor yükü tərəfində baş verməsindən asılıdır.
VFD-nin giriş tərəfində quraşdırıldıqda, reaktor enerji keyfiyyətini yaxşılaşdırmağa, harmonik təsiri azaltmağa və keçici cərəyan təsirini məhdudlaşdırmağa kömək edir.
VFD-nin çıxış tərəfində quraşdırıldıqda, o, mühərrik tərəfindəki elektrik şəraitini optimallaşdırmağa, keçidlə bağlı gərginliyi azaltmağa və sürücü sisteminin etibarlılığını yaxşılaşdırmağa kömək edir.
Az itkili soyuq haddelenmiş silikon polad nüvələr, F sinif izolyasiya materialları, vakuum hopdurma texnologiyası və optimallaşdırılmış dolama strukturları ilə istehsal olunan Dufew reaktorları sabit endüktans performansını, etibarlı istilik xüsusiyyətlərini və uzunmüddətli sənaye dayanıqlığını təmin edir.
Müxtəlif sənaye mühitləri fərqli reaktor konfiqurasiyaları tələb edir. Dufew faktiki iş şəraitinə, sistem strukturuna və elektrik tələblərinə uyğun olaraq tətbiqə əsaslanan həllər təqdim edir, həm güc, həm də motor tərəfi performansını yaxşılaşdırmağa kömək edir.
Enerji təchizatı və VFD giriş terminalları arasında quraşdırılmış giriş tərəfi konfiqurasiyası əsasən sürücü sisteminin elektrik mühitini yaxşılaşdırmaq üçün istifadə olunur. O, harmonik cərəyanın və daxilolma cərəyanının təsirini azaltmağa kömək edir, eyni zamanda enerji təchizatının dayanıqlığını yaxşılaşdırır və PLC-lərə, sensorlara və digər idarəetmə avadanlıqlarına təsir göstərə biləcək müdaxiləni məhdudlaşdırır.
Bu konfiqurasiya çoxsaylı VFD sistemləri olan sənaye obyektləri, qeyri-sabit enerji şəraitində işləyən avadanlıqlar və təkmilləşdirilmiş enerji keyfiyyətinin tələb olunduğu tətbiqlər üçün uyğundur.
VFD çıxış terminalları və mühərrik arasında quraşdırılmış çıxış tərəfi konfiqurasiyası mühərrik tərəfinin iş şəraitinin yaxşılaşdırılmasına yönəlib. O, PWM keçid stressini azaltmağa, çıxış dalğa formasının keyfiyyətini yaxşılaşdırmağa və elektrik pozuntularını məhdudlaşdırmağa kömək edir, daha sabit və etibarlı motor işini dəstəkləyir.
Tipik tətbiqlərə uzun məsafəli motor birləşmələri, ağır yük maşınları və təkmilləşdirilmiş motor etibarlılığının vacib olduğu avadanlıq daxildir.
Qeyri-sabit güc şəraitindən və ya harmonik müdaxilədən təsirlənən proqramlar üçün reaktorlar harmonik cərəyan təsirini azaltmağa, enerji təchizatının dayanıqlığını yaxşılaşdırmağa və keçici cərəyan dəyişikliklərini məhdudlaşdırmağa kömək edir. Onlar həmçinin həssas avadanlığa təsir edən elektrik müdaxiləsini azalda bilər, bu da onları çoxsaylı ötürücülü sənaye sistemləri və ya ciddi enerji keyfiyyəti tələbləri üçün uyğun edir.
Motor tərəfində reaktor yüksək tezlikli keçid nəticəsində yaranan elektrik gərginliyini azaltmağa və çıxış dövrəsinin şərtlərini yaxşılaşdırmağa kömək edir. Bu, motorun etibarlı işləməsini dəstəkləyir və çətin iş şəraitində anormal fasilələri azaltmağa kömək edə bilər.
Dufew reaktorları davamlı iş zamanı sabit endüktans xüsusiyyətlərini qorumaq üçün aşağı itkili soyuq haddelenmiş silikon polad nüvələrdən, optimallaşdırılmış maqnit dövrə dizaynlarından və dəqiq sarma texnologiyasından istifadə edir. Yaranan struktur etibarlı uzunmüddətli performansı dəstəkləyərkən maqnit itkisini və temperatur artımını azaltmağa kömək edir.
İzolyasiya sistemi F sinifli izolyasiya materiallarını vakuum hopdurma və yüksək temperaturda qurutma prosesləri ilə birləşdirir. Bu konstruksiya rütubətə davamlılığı, mexaniki gücü və istilik davamlılığını yaxşılaşdırır, reaktorun sənaye mühitlərində etibarlı performansını və daha uzun xidmət müddətini saxlamağa kömək edir.
Dufew nominal gərginlik, nominal cərəyan, gərginliyin düşməsi tələbləri, quraşdırma strukturu, sarma materialı və mühafizə tələblərinə əsaslanan fərdiləşdirilmiş reaktor həllərini dəstəkləyir. Konfiqurasiya müxtəlif elektrik parametrlərinə və şkaf planlarına uyğunlaşdırıla bilər.
Mövcud variantlara mis və ya alüminium sarımlar, şaquli və ya üfüqi quraşdırma və IP00 açıq dizaynları və IP20 qoruyucu örtüklər kimi müxtəlif qoruyucu strukturlar daxildir. Bu çeviklik reaktoru VFD və sənaye enerji sistemlərinin geniş spektrinə inteqrasiya etməyə imkan verir.
Dufew reaktor məhlullarından geniş istifadə olunur:
| Ərizə | Əsas Tələb |
|---|---|
| Dəyişən tezlikli sürücü sistemləri | Elektrik sabitliyini və etibarlılığını yaxşılaşdırın |
| Sənaye avtomatlaşdırma avadanlığı | Elektrik müdaxiləsini azaldın |
| Nasoslar və fan sistemləri | Davamlı motor işini dəstəkləyin |
| Kranlar və qaldırıcı avadanlıqlar | Dinamik yüklər altında etibarlılığı artırın |
| Liftlər | Sürücü sisteminin sabitliyini artırın |
| Enjeksiyon qəlibləmə maşınları | Motor idarəetmə performansını yaxşılaşdırın |
| Tekstil maşınları | Sabit əməliyyatı qoruyun |
| Sənaye sınaq avadanlığı | Elektrik ardıcıllığını yaxşılaşdırın |
Düzgün reaktor konfiqurasiyası faktiki sistem tələblərindən asılıdır.
| Tətbiq şərti | Tövsiyə olunan Həll |
|---|---|
| Zəif enerji keyfiyyəti və ya harmonik müdaxilə | Giriş tərəfi reaktor |
| Bir enerji mənbəyini paylaşan çoxlu VFD | Giriş tərəfi reaktor |
| Motor mühafizəsi tələbi | Çıxış tərəfi reaktor |
| Uzun məsafəli motor bağlantısı | Çıxış tərəfi reaktor |
| Tez-tez sürətlənmə və yavaşlama | Çıxış tərəfi reaktor |
| Tam VFD sisteminin optimallaşdırılması | Xüsusi reaktor həlli |
Dufew, gərginliyə, cərəyana, quraşdırma mövqeyinə və iş mühitinə uyğun olaraq uyğun spesifikasiyaları tövsiyə etmək üçün mühəndis dəstəyi təmin edir.
Düzgün reaktorun seçilməsi VFD parametrlərinin, faktiki sistem şəraitinin və tələb olunan mühafizə səviyyəsinin nəzərə alınmasını tələb edir. Bu amillərin reaktorun elektrik və mexaniki xüsusiyyətlərinə uyğunlaşdırılması sabit işləməyi və sürücülük sisteminə düzgün inteqrasiyanı təmin edir.
Əsas VFD parametrlərinə nominal gərginlik, nominal cərəyan, mühərrik gücü və işləmə tezliyi daxildir. Bu dəyərlər reaktorun əsas elektrik tələblərini müəyyənləşdirir və sürücü sisteminin spesifikasiyası ilə uyğunlaşdırılmalıdır.
Quraşdırma mövqeyi, enerji təchizatı vəziyyəti, mühərrikin qoşulma məsafəsi, yük xüsusiyyətləri və iş mühiti də qiymətləndirilməlidir. Məsələn, uzun mühərrik kabelləri, tez-tez yük dəyişmələri və ya tələbkar sənaye mühitləri fərqli reaktor konfiqurasiyası tələb edə bilər.
Tələb olunan qorunma funksiyası başqa bir vacib məsələdir. Tətbiqdən asılı olaraq, reaktor harmonik təsiri azaltmaq, güc dayanıqlığını yaxşılaşdırmaq, mühərrik tərəfinin qorunmasını təmin etmək, xüsusi gərginlik düşməsi tələblərinə cavab vermək və ya tələbkar yüklər altında davamlı işləməyi dəstəkləmək üçün seçilə bilər.
| Parametr | Spesifikasiya |
|---|---|
| Məhsul növü | Dəyişən Tezlik Sürücü Reaktoru |
| Ərizə | Giriş / Çıxış Tərəfi VFD Tətbiqləri |
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominal cərəyan | 5A - 3800A |
| Faza | Tək Faza / Üç Faza |
| Tezlik | 50Hz / 60Hz / 500Hz-ə qədər fərdiləşdirilmişdir |
| Gərginlik Düşüşü | 0,5% / 1% / 2% / 4% |
| Sarma materialı | Mis / Alüminium |
| Quraşdırma növü | Şaquli / Üfüqi |
| Soyutma üsulu | Təbii Hava Soyutma |
| Həddindən artıq yükləmə qabiliyyəti | 60 saniyə ərzində 1,5 dəfə nominal cərəyan |
| Dielektrik Gücü | 3000VAC / 50Hz / 5mA / 1Dəq |
| İzolyasiya Müqaviməti | ≥100MΩ (1000VDC) |
| Qoruma dərəcəsi | IP00 / IP20 |
| İzolyasiya sinfi | Sinif F (155℃) |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| Səs-küy Səviyyəsi | ≤65dB |
| Xidmət müddəti | ≥15 yaş |
| Standartlar | IEC289 / GB10229 / JB9644 |
Nümunə: CAL-4321-0250-EISA
| Kod | Təsvir |
|---|---|
| KAL | AC reaktor seriyası |
| 4 | Gərginlik səviyyəsi |
| 3 | Üç Faza |
| 2 | Reaktor növü |
| 1 | Gərginlik Düşüşü |
| 0250 | Nominal cərəyan |
| EI | Əsas struktur |
| S/W | Quraşdırma strukturu |
| Kondisioner | Sarma materialı |
Dufew Electric reaktorlar, rezistorlar, əyləc sistemləri, transformatorlar və fərdiləşdirilmiş elektrik həlləri daxil olmaqla güc elektronikası komponentləri üzrə ixtisaslaşmışdır. Onun istehsal imkanları müxtəlif sənaye tətbiqləri üçün əsas emal, sarma, izolyasiya müalicəsi və elektrik performansının yoxlanılmasını əhatə edir.
İstehsal prosesinə silikon polad nüvənin emalı, dəqiq rulonun sarılması, vakuum hopdurulması, yüksək temperaturda müalicə və elektrik performansının sınağı daxildir. Bu proseslər davamlı əməliyyat zamanı məhsulun ardıcıl xüsusiyyətlərini və etibarlı performansını qorumağa kömək edir.
Keyfiyyət yoxlaması izolyasiya müqavimətini, dayanıqlı gərginliyi, temperaturun yüksəlməsini və elektrik performansının yoxlanılmasını əhatə edir. Hər bir test izolyasiyanın etibarlılığının, istilik performansının və ümumi elektrik keyfiyyətinin əlavə yoxlanışını təmin edir.
Dufew fərdi dizaynı, OEM və ODM əməkdaşlığını və müştəri rəsmləri və tətbiq tələbləri əsasında istehsalı dəstəkləyir. Texniki sənədlər və tətbiq mühəndisliyi xidmətləri də məhsul seçimini, sistem inteqrasiyasını və layihənin hazırlanmasını dəstəkləmək üçün mövcuddur.
Dufew məhsulları tanınmış sənaye tələblərinə uyğun istehsal olunur, o cümlədən:
- ISO 9001 Keyfiyyət İdarəetmə Sistemi
- CE uyğunluğu
- IEC289
- GB10229
- JB9644
Dufew məhsulun ölçüləri, çəkisi və daşınma tələblərinə uyğun olaraq ixrac standartlı qablaşdırma həlləri təqdim edir.
Qablaşdırmaya daxildir:
- Zərbəyə davamlı qorunma
- Nəmə davamlı qablaşdırma
- Taxta qutuların ixracı
- Göndərmədən əvvəl yoxlama qeydləri
Bu tədbirlər təhlükəsiz daşınma və etibarlı quraşdırma performansını təmin edir.
| Müqayisə | Dəyişən Tezlik Sürücü Reaktoru | Adi AC reaktor |
|---|---|---|
| Tətbiq məqsədi | Harmonik və PWM xüsusiyyətləri olan VFD sistemləri üçün nəzərdə tutulmuşdur | Ümumi cərəyanı məhdudlaşdıran tətbiqlər |
| Tezlik Uyğunluğu | 50Hz-500Hz iş şəraitini dəstəkləyir | Əsasən standart tezlik üçün nəzərdə tutulmuşdur |
| Motor Mühafizəsi | PWM gərginlik gərginliyini və kabel doldurma cərəyanını azaldır | Məhdud motor qoruma qabiliyyəti |
| Quraşdırma Çevikliyi | Giriş və ya çıxış proqramları üçün konfiqurasiya edilə bilər | Adətən sabit bir tətbiq üçün nəzərdə tutulmuşdur |
| Sənaye Uyğunluğu | VFD ilə idarə olunan maşınlar üçün uyğundur | Ümumi elektrik sistemləri üçün uyğundur |
VFD sistemi harmonik müdaxilə, gərginlik dəyişmələri, tez-tez həddindən artıq cərəyan siqnalları, uzun motor kabel məsafəsi və ya mühərrik izolyasiyasının qorunması tələbləri ilə qarşılaşdıqda reaktor tövsiyə olunur.
Giriş tərəfində quraşdırma əsasən enerji keyfiyyətinin yaxşılaşdırılması və harmonik azalma üçün seçilir.
Çıxış tərəfində quraşdırma əsasən mühərrik tərəfindəki elektrik şəraitini yaxşılaşdırmaq və sürücünün etibarlılığını artırmaq üçün seçilir.
Seçim sistem şərtlərindən, avadanlıq tələblərindən və əməliyyat mühitindən asılıdır.
O, harmonik müdaxiləni, gərginliyin dəyişməsini, elektrik gərginliyini və tələbkar sənaye iş şəraitinin səbəb olduğu qeyri-sabit əməliyyatı azaltmağa kömək edə bilər.
Bəli. Dufew layihə tələblərinə uyğun olaraq fərdiləşdirilmiş gərginlik, cərəyan, gərginlik düşməsi, sarma materialı, quraşdırma strukturu və elektrik parametrlərini dəstəkləyir.
Dufew Electric peşəkar istehsal qabiliyyəti, mühəndis dəstəyi və ciddi keyfiyyətə nəzarəti olan sənaye sürücü sistemləri üçün fərdiləşdirilmiş AC reaktor həlləri təqdim edir.
Enerji keyfiyyətinin yaxşılaşdırılmasından tutmuş motor sürücüsünün optimallaşdırılmasına qədər Dufew müştərilərə avadanlıqların etibarlılığını yaxşılaşdırmağa, elektrik gərginliyini azaltmağa və sabit uzunmüddətli işləməyə nail olmağa kömək edir.
Xüsusi reaktor dizaynı və OEM əməkdaşlığı üçün Dufew Electric ilə əlaqə saxlayın.
