Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.
Sənaye dəyişən tezlikli ötürücülər (VFD) gərginlik dəyişmələri, elektrik dalğaları və rektifikator dövrələri tərəfindən yaranan harmonik müdaxilə daxil olmaqla, enerji keyfiyyəti məsələlərinə çox həssasdır. Birdən çox sürücü eyni güc sistemində işləyərkən, həddindən artıq harmonik cərəyan və keçici pozuntular çevirici xətalarına, DC avtobus kondansatörünün zədələnməsinə, anormal həyəcan siqnallarına və ya sistemin gözlənilmədən bağlanmasına səbəb ola bilər.

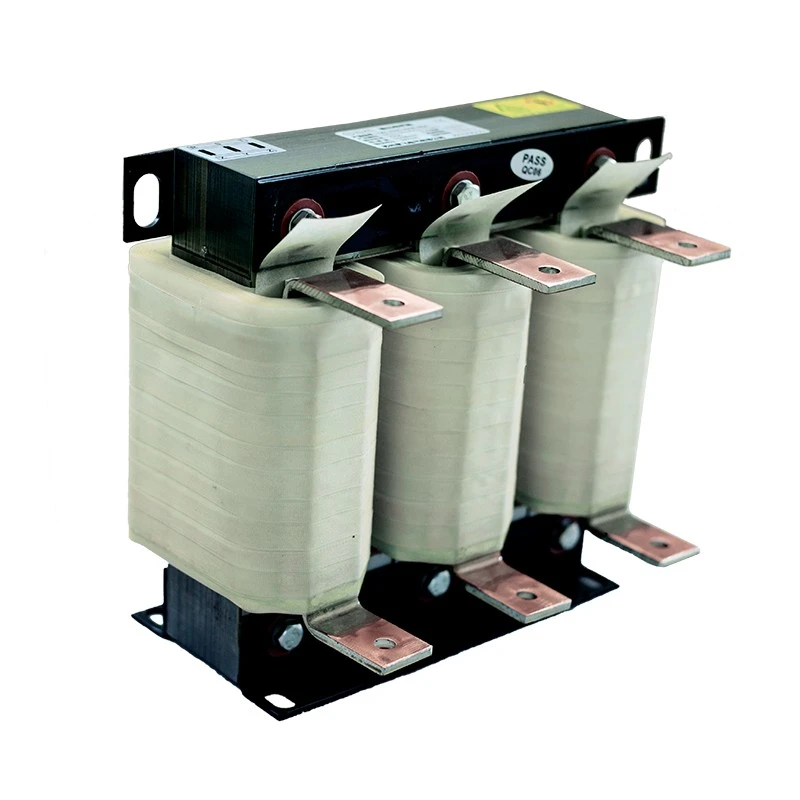

Dufew Elektrik Giriş Xətti Reaktor həlləri AC enerji mənbəyi və VFD giriş tərəfi arasında ardıcıl olaraq quraşdırılır. Güc dövrəsinə idarə olunan empedans əlavə etməklə reaktor harmonik cərəyanı məhdudlaşdırır, işəsalma cərəyanını azaldır, gərginliyin dayanıqlığını yaxşılaşdırır və çevirici komponentlərinin xidmət müddətini uzadır.
Reaktor davamlı sənaye şəraitində etibarlı işləməyi təmin etmək üçün aşağı itkili soyuq haddelenmiş silikon polad nüvələrdən, yüksək temperaturlu izolyasiya materiallarından və optimallaşdırılmış dolama strukturlarından istifadə edir. Yüksək cərəyan tətbiqləri üçün kompakt dizayn, təkmilləşdirilmiş istilik yayılması və sabit elektrik performansına nail olmaq üçün folqa sarma texnologiyası mövcuddur.
Bir çox VFD nasazlığı inverter qüsurlarından daha çox zəif enerji keyfiyyətindən qaynaqlanır. Giriş Xətti Reaktorunun quraşdırılması sürücü sistemlərini elektrik pozuntularından qorumağa kömək edir və avadanlığın ümumi etibarlılığını artırır.
Həll edilən ümumi problemlərə aşağıdakılar daxildir:
- VFD işə salınması zamanı yüksək giriş cərəyanı artımı
- Diodların rektifikasiyası nəticəsində yaranan harmonik çirklənmə
- Üç fazalı gərginlik balanssızlığı
- Tez-tez inverter həddindən artıq gərginlik siqnalları
- DC avtobus kondensatoru və rektifikator körpüsünün zədələnməsi
- Çoxsaylı VFD sistemləri arasında müdaxilə
Dufew Giriş Xətti Reaktoru VFD rektifikator sxemləri tərəfindən yaradılan harmonik cərəyanı azaldır və sənaye elektrik şəbəkəsinə harmonik rəyi minimuma endirməyə kömək edir.
O, dalğa formasının təhrifini azaltmaqla, çoxsaylı VFD sistemlərinin uyğunluğunu artırmaqla və güc faktorunun korreksiyası kondensatorları və həssas idarəetmə avadanlığı üçün daha yaxşı qorunma təmin etməklə enerji keyfiyyətini yaxşılaşdırır.
VFD işə salınması, sürətləndirilməsi və ya ani yük dəyişiklikləri zamanı elektrik dalğaları və cərəyan dalğalanmaları sistemin sabitliyinə təsir göstərə bilər.
Reaktor işə salma cərəyanını azaltmağa, keçici təsir cərəyanını məhdudlaşdırmağa, inverter rektifikator komponentlərini qorumağa və sistemin etibarlılığını artırmaq üçün DC avtobusunun həddindən artıq gərginlik risklərini azaltmağa kömək edir.
Dufew reaktorları etibarlı materiallar və peşəkar istehsal prosesləri, o cümlədən aşağı itkili soyuq haddelenmiş silisium polad nüvələr, F sinif izolyasiya materialları, vakuum emprenye prosesi və yüksək temperaturda sərtləşmə texnologiyası ilə istehsal olunur.
Müxtəlif tətbiq tələblərinə cavab vermək üçün mis və ya alüminium sarğı variantları mövcuddur. Optimallaşdırılmış maqnit strukturu uzunmüddətli əməliyyat zamanı vibrasiya, səs-küy və temperatur artımını azaltmağa kömək edir.
Peşəkar sənaye enerji komponentləri istehsalçısı olaraq, Dufew müxtəlif tətbiq tələbləri və iş şəraiti əsasında fərdiləşdirilmiş reaktor həlləri təqdim edir.
Fərdiləşdirmə seçimlərinə aşağıdakılar daxildir:
- Nominal gərginlik və nominal cərəyan
- Gərginlik düşməsi və VFD güc reytinqi
- Quraşdırma ölçüləri və əməliyyat mühiti
- Sarma materialı
Mövcud strukturlara aşağıdakılar daxildir:
- IP00 açıq quruluş
- IP20 qorunan korpus
- Şaquli və ya üfüqi quraşdırma
- Mis sarğı və ya alüminium sarğı
Dufew Giriş Xətti Reaktor həlləri təkmilləşdirilmiş enerji keyfiyyəti, çevirici mühafizəsi və sabit elektrik performansı tələb edən sənaye tətbiqlərində geniş istifadə olunur.
Tipik tətbiqlərə aşağıdakılar daxildir:
- Dəyişən Tezlikli Sürücü (VFD) sistemləri və sənaye mühərrik idarəetmə şkafları
- Servo sürücü sistemləri, liftlər və qaldırıcı avadanlıqlar
- Ağır yük şəraitində işləyən kranlar və liman mexanizmləri
- Etibarlı fasiləsiz işləmə tələb edən yayma dəyirmanları, nasoslar və ventilyatorlar
- Enjeksiyon qəlibləmə maşınları və sənaye avtomatlaşdırma avadanlığı
- Yüksək enerji keyfiyyəti tələbləri ilə bərpa olunan enerjiyə çevrilmə sistemləri
Giriş Xətti Reaktoru aşağıdakı tətbiqlər üçün tövsiyə olunur:
| Tətbiq şərti | Tövsiyə |
|---|---|
| Bir enerji təchizatı paylaşan birdən çox VFD | Tövsiyə olunur |
| Enerji təchizatı gücü ≥600kVA | Tövsiyə olunur |
| VFD böyük tutumlu transformatorun yaxınlığında quraşdırılmışdır | Tövsiyə olunur |
| Üç fazalı gərginlik balanssızlığı 1,8%-i ötür | Tövsiyə olunur |
| Harmonik müdaxilə ilə güc sistemi | Tövsiyə olunur |
| Tez-tez dəyişdirilən güc amilinin düzəldilməsi kondansatörləri | Tövsiyə olunur |
Dufew model nömrələri gərginlik səviyyəsi, faza növü, reaktor növü, gərginlik düşməsi, nominal cərəyan, nüvənin quruluşu, quraşdırma metodu və sarma materialı haqqında məlumat verir.
| Kod | Təsvir |
|---|---|
| KAL | AC reaktor seriyası |
| 4 | Gərginlik səviyyəsi (2=220V, 4=380V, 6=690V) |
| 3 | Faza sayı (3=Üç Faza, 1=Tək Faza) |
| 1 | Reaktor Tipi (1=Giriş Reaktoru, 2=Çıxış Reaktoru) |
| 2 | Gərginlik Düşüşü (2=2%, 1=1%) |
| 0250 | Nominal cərəyan (0250=250A, 2500=2500A) |
| EI | Əsas Struktur (EI=Üç Fazalı Əsas, UI=Tək Fazalı Əsas) |
| S | Quraşdırma növü (S=Şaquli, W=Üfüqi) |
| A | Sarma materialı (A=Alüminium, C=Mis) |
Nümunə: CAL-4312-0250-EISA
2% gərginlik düşməsi, 250A nominal cərəyan, EI əsas strukturu, şaquli quraşdırma və alüminium sarğı ilə 380V üç fazalı Giriş Xətti Reaktoru.
| Parametr | Spesifikasiya |
|---|---|
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC |
| Tezlik | 50Hz / 60Hz / Fərdi tezlik mövcuddur |
| Nominal cərəyan | 5A - 3800A |
| Gərginlik Düşüşü | 0,5% / 1% / 2% / 4% |
| Həddindən artıq yükləmə qabiliyyəti | 60 saniyə üçün 1,5 dəfə nominal cərəyan, interval 1 saat |
| Dielektrik Gücü | 3000VAC / 50Hz / 5mA / 1Dəq |
| İzolyasiya Müqaviməti | ≥100MΩ (1000VDC) |
| Qoruma dərəcəsi | IP00 / IP20 |
| İzolyasiya sinfi | Sinif F (155℃) |
| Temperatur Sinfi | T40 |
| Alov reytinqi | UL94V-2 |
| Səs-küy Səviyyəsi | ≤65dB (1 metrdə sınaqdan keçirilib) |
| Xidmət müddəti | ≥15 yaş |
| Standartlar | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric sənaye enerji komponentlərinin istehsalında ixtisaslaşıb və qlobal müştərilər üçün fərdiləşdirilmiş reaktor həlləri təqdim edir.
Keyfiyyətə nəzarət prosesimizə daxildir:
- ISO keyfiyyət idarəetmə sistemi
- CE sertifikatlı məhsullar
- Elektrik performans testi
- İzolyasiya müqavimətinin yoxlanılması
- Yüksək gərginliyə tab gətirmə sınağı
- Temperatur artımı testi
- Səs-küy yoxlaması
Quraşdırıldıqdan sonra etibarlı işləməyi təmin etmək üçün hər bir reaktor göndərilməzdən əvvəl müştəri spesifikasiyasına uyğun olaraq yoxlanılır.
Sənaye reaktorları çəki və elektrik quruluşuna görə peşəkar qablaşdırma mühafizəsi tələb edir.
Dufew təmin edir:
- Nəmə davamlı qablaşdırma
- Taxta qutuların içərisində zərbəyə davamlı bərkitmə
- Məhsulun ölçüsünə və çəkisinə əsasən fərdi qablaşdırma
- İxrac standartlı nəqliyyat həlləri
Nəqliyyat variantları:
| Nəqliyyat üsulu | Ərizə |
|---|---|
| Dəniz daşımaları | Böyük miqdarda və ağır sənaye avadanlıqlarının daşınması |
| Hava daşımaları | Təcili nümunələr və ya kiçik reaktorlar |
| Quru nəqliyyatı | Daxili və rayonlara çatdırılma |
AC enerji təchizatı və VFD giriş terminalları arasında Giriş Xətti Reaktoru quraşdırılmalıdır. Şəbəkə tərəfindəki harmonik problemləri azaltmaq, elektrik pozuntularını aradan qaldırmaq və çeviricinin giriş dövrəsini qorumaq üçün nəzərdə tutulmuşdur. O, VFD çıxışı ilə motor arasında quraşdırılmamalıdır.
Ümumi gərginlik düşməsi seçimlərinə 0,5%, 1%, 2% və 4% daxildir.
Ümumi VFD tətbiqləri üçün adətən 2% gərginlik düşməsi seçilir. Şiddətli harmonik müdaxilə və ya qeyri-sabit enerji təchizatı şəraiti olan sistemlər tətbiq tələblərinə əsasən daha yüksək empedans tələb edə bilər.
Bu sistemin dizaynından və iş şəraitindən asılıdır. Əksər sənaye tətbiqlərində daha yaxşı harmonik nəzarət və mühafizə performansına nail olmaq üçün hər bir VFD fərdi reaktordan istifadə etmək tövsiyə olunur.
Reaktor minimal texniki xidmət tələb edir. Müntəzəm yoxlama aşağıdakılara diqqət yetirməlidir:
- Terminal bağlantısının sıxlığı
- Toz yığılması
- Anormal səs-küy
- Temperaturun yüksəlməsi
Düzgün havalandırma, düzgün quraşdırma və müntəzəm yoxlama uzunmüddətli etibarlılığı qorumağa kömək edir.
