Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

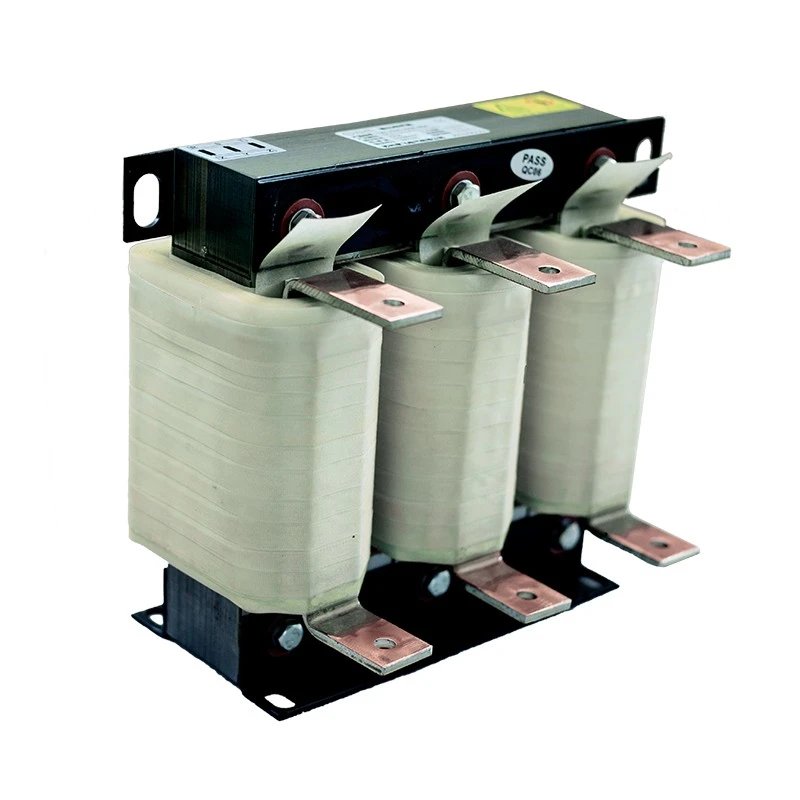

Dufew Elektrik Yük Reaktoru yük tərəfində dayanıqlığı yaxşılaşdırmaq və uzun məsafəli mühərrik idarəetmə sistemlərində etibarlı işləməyi təmin etmək üçün VFD çıxış terminalları (U/V/W) və motor yükləri arasında ardıcıl olaraq quraşdırılır.
Dəyişən tezlikli sürücü tətbiqlərində inverter güc cihazları tərəfindən yaradılan yüksək tezlikli keçid siqnalları motor kabellərindən keçir. Kabel məsafəsi artdıqda, paylanmış tutum əlavə yükləmə cərəyanına, cərəyan dəyişikliyinə və qeyri-sabit sistem performansına səbəb ola bilər.
Çıxış dövrəsinə uyğun empedans əlavə edərək, reaktor kabel xüsusiyyətlərinin təsirini azaltmağa, cərəyan dəyişikliyini hamarlaşdırmağa və VFD ilə idarə olunan motor sistemlərinin etibarlılığını artırmağa kömək edir.
Az itkili soyuq haddelenmiş silikon polad nüvələr, F sinif izolyasiya materialları, vakuum hopdurma texnologiyası və optimallaşdırılmış dolama strukturları ilə istehsal olunan Dufew Yük Reaktoru tələbkar sənaye şəraitində sabit endüktans performansı, əla istilik etibarlılığı və uzun xidmət müddəti təmin edir. Yüksək cərəyanlı modellər istilik yayılmasını yaxşılaşdırmaq və temperatur artımını azaltmaq üçün kompakt folqa sarma strukturlarını qəbul edə bilər.
Uzun məsafəli motor qurğuları və dəyişən sənaye yükləri elektrik problemləri yarada bilər, o cümlədən:
- Artan kabel paylanmış tutum effektləri
- Həddindən artıq kapasitiv doldurma cərəyanı
- Əməliyyat zamanı cərəyanın dəyişməsi
- İnverterin həddindən artıq cərəyandan qorunması səfərləri
- Azaldılmış motor sürücüsü sabitliyi
- İdarəetmə sistemlərində elektromaqnit müdaxiləsi
Düzgün seçilmiş Yük Reaktoru yük tərəfindəki elektrik xüsusiyyətlərini optimallaşdırmağa, sistemin sabitliyini yaxşılaşdırmağa və sənaye tətbiqlərində gözlənilməz dayanma müddətini azaltmağa kömək edir.
Mühərriklər VFD şkaflarından uzaqda quraşdırıldıqda, kabel xüsusiyyətləri elektrik performansına təsir göstərə və sürücü sistemindəki gərginliyi artıra bilər. Dufew Yük Reaktoru paylanmış kabel tutumunun təsirini azaltmağa və kapasitiv doldurma cərəyanını məhdudlaşdırmağa kömək edir, daha sabit uzun məsafəli ötürməni və uzaqdan quraşdırılmış mühərriklərin etibarlı işləməsini dəstəkləyir.
Sənaye avadanlıqları tez-tez dəyişən yüklər və tez-tez sürətlənmə və ya yavaşlama ilə işləyir. Optimallaşdırılmış reaktor dizaynı cərəyan dalğalanmalarını hamarlaşdırmağa və motorun daha ardıcıl işini saxlamağa kömək edir, anormal iş şəraitini azaldır və dinamik yüklər altında sabit performansı dəstəkləyir.
VFD əməliyyatı zamanı yaranan yüksək tezlikli pozuntular mühərriklərə, eləcə də yaxınlıqdakı idarəetmə və avtomatlaşdırma avadanlıqlarına təsir göstərə bilər. Yük tərəfi filtrləmə effekti yüksək tezlikli harmonik komponentləri və elektromaqnit müdaxiləni azaltmağa kömək edir, eyni zamanda motorun işləmə səs-küyünü və vibrasiyasını azaltmağa kömək edir.
Bu, aşağı itkili soyuq haddelenmiş silikon polad nüvədən, F sinif izolyasiya sistemindən, vakuum hopdurmadan və yüksək temperaturda müalicədən istifadə edir. Tətbiq tələblərinə uyğun olaraq mis və ya alüminium sarım variantları mövcuddur. Bu kombinasiya sabit endüktans, idarə olunan vibrasiya və uzunmüddətli sənaye istismarı üçün etibarlı istilik performansı təmin edir.
Üç fazalı simmetrik nüvə strukturu maqnit itkisini azaltmağa kömək edərkən balanslaşdırılmış maqnit performansı və sabit endüktans xüsusiyyətlərini təmin edir. Bu optimallaşdırılmış tənzimləmə davamlı istifadə zamanı ardıcıl elektrik performansını və etibarlı əməliyyatı dəstəkləyir.
IP00 açıq strukturları, IP20 qoruyucu qapaqlar, şaquli quraşdırma və üfüqi quraşdırma daxil olmaqla, müxtəlif şkaf və avadanlıq planlarını yerləşdirmək üçün müxtəlif quraşdırma konfiqurasiyaları mövcuddur. Fərdi ölçülər həmçinin mövcud kabinet sahəsinə, avadanlıq strukturuna və xüsusi layihə tələblərinə uyğun olaraq təmin edilə bilər.
Dufew Load Reactor həlləri aşağıdakılarda geniş istifadə olunur:
| Tətbiq sahəsi | Müştəri tələbi |
|---|---|
| Uzun məsafəli motor sürücü sistemləri | Kabel effektlərini azaldın və ötürmə sabitliyini yaxşılaşdırın |
| Sənaye sınaq avadanlığı | Çıxış cərəyanının sabitliyini və ölçmə etibarlılığını yaxşılaşdırın |
| Liman kranları və qaldırıcı avadanlıqlar | Tez-tez yük dəyişiklikləri altında etibarlı işləməyi təmin edin |
| Lift sürücü sistemləri | Sürətlənmə və yavaşlama zamanı sürücünün sabitliyini yaxşılaşdırın |
| Nasoslar və fan sistemləri | Davamlı əməliyyat performansını artırın |
| Prokat dəyirmanları və mədən avadanlığı | Ağır sənaye tətbiqlərini dəstəkləyin |
| Servo sürücü sistemləri | Avtomatlaşdırma avadanlıqlarında elektrik sabitliyini yaxşılaşdırın |
| Tətbiq şərti | Tövsiyə |
|---|---|
| Motor kabelinin məsafəsi 50 metrdən çoxdur | Tövsiyə olunur |
| Kabelin paylanmış tutumu işə təsir göstərir | Tövsiyə olunur |
| İnverterdə həddindən artıq cərəyan xətaları tez-tez baş verir | Tövsiyə olunur |
| Motor yükü tez-tez dəyişir | Tövsiyə olunur |
| Yüksək tezlikli müdaxilə avadanlıqlara təsir göstərir | Tövsiyə olunur |
| Davamlı ağır iş tələb olunur | Tövsiyə olunur |
Düzgün seçim VFD parametrlərini, kabel şərtlərini və motor yükü tələblərini nəzərə almalıdır. Bu amillər müvafiq elektrik xüsusiyyətlərini və reaktor konfiqurasiyasını müəyyən etməyə kömək edir.
Nominal gərginliyi, çıxış cərəyanını, mühərrik gücünü və işləmə tezliyini nəzərə alın. Sabit işləməyi təmin etmək üçün bu parametrlər VFD və motor sisteminə uyğun olmalıdır.
Kabel uzunluğu və növü, xüsusilə VFD-dən uzaqda quraşdırılmış mühərriklər üçün vacibdir. Reaktoru seçərkən quraşdırma mühiti və paylanmış tutum da nəzərə alınmalıdır.
İş şəraiti, yük dəyişikliyi, davamlı əməliyyat tələbləri və tələb olunan qorunma səviyyəsi qiymətləndirilməlidir. Tez-tez sürətlənmə, yavaşlama və ya dəyişən yüklər daha möhkəm konfiqurasiya tələb edə bilər.
Dufew tətbiq şərtləri, quraşdırma tələbləri, elektrik parametrləri və müştəri spesifikasiyası əsasında fərdiləşdirilmiş reaktor dizaynları təqdim edir.
Nümunə: CAL-4321-0250-EISA
| Kod | Təsvir |
|---|---|
| KAL | AC reaktor seriyası |
| 4 | Gərginlik səviyyəsi (2=220V, 4=380V, 6=690V) |
| 3 | Üç Faza |
| 2 | Yük reaktorunun növü |
| 1 | Gərginlik Düşüşü (1%=1%, 2%=2%) |
| 0250 | Nominal cərəyan (250A) |
| EI | Əsas struktur |
| S/W | Quraşdırma strukturu (şaquli/üfüqi) |
| Kondisioner | Sarma materialı (alüminium/mis) |
| Parametr | Spesifikasiya |
|---|---|
| Məhsul növü | VFD Yük Reaktoru |
| Quraşdırma yeri | VFD çıxışı və motor arasında |
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominal cərəyan | 5A--3800A |
| Tezlik | 50Hz / 60Hz / 500Hz-ə qədər fərdiləşdirilmişdir |
| Gərginlik Düşüşü | 0,5% / 1% / 2% / 4% |
| Həddindən artıq yükləmə qabiliyyəti | 60 saniyə ərzində 1,5 dəfə nominal cərəyan |
| Dielektrik Gücü | 3000VAC / 50Hz / 5mA / 1Dəq |
| İzolyasiya Müqaviməti | ≥100MΩ (1000VDC) |
| Mühafizə sinfi | IP00 / IP20 |
| Temperatur Sinfi | T40 |
| İzolyasiya sinfi | Sinif F (155℃) |
| Alov gecikdirici dərəcəsi | UL94V-2 |
| Səs-küy Səviyyəsi | ≤65dB |
| Xidmət müddəti | ≥15 yaş |
| İstehsal standartları | IEC289 / GB10229 / JB9644 |
Dufew Electric reaktorlar, rezistorlar, əyləc sistemləri, transformatorlar və fərdi güc elektronikası həllərində ixtisaslaşmışdır. Onun istehsal prosesi silikon polad nüvənin emalı, dəqiq sarma, vakuum hopdurulması, yüksək temperaturda müalicə və elektrik performansının sınaqdan keçirilməsini əhatə edir.
Keyfiyyətə nəzarət məhsulun etibarlı performansını təmin etmək üçün izolyasiya müqaviməti, gərginliyə dözümlülük, temperaturun yüksəlməsi və elektrik performansının yoxlanılmasını əhatə edir.
Dufew müxtəlif sənaye tələbləri üçün fərdiləşdirilmiş elektrik dizaynını, OEM istehsalını, texniki sənədləri və tətbiq mühəndisliyini dəstəkləyir.
Dufew məhsulları tanınmış sənaye tələblərinə uyğun istehsal olunur, o cümlədən:
- ISO 9001 Keyfiyyət İdarəetmə Sistemi
- CE uyğunluğu
- IEC289
- GB10229
- JB9644
Dufew məhsulun ölçüləri, çəkisi və daşınma tələblərinə uyğun olaraq peşəkar ixrac qablaşdırma həlləri təqdim edir.
Qablaşdırmaya daxildir:
- Zərbəyə davamlı qorunma
- Dəniz nəqliyyatı üçün nəmdən qorunma
- İxrac standartı olan taxta qutular
- Göndərmədən əvvəl yoxlama qeydləri
Bu tədbirlər təhlükəsiz çatdırılma və quraşdırmadan sonra etibarlı işləməyi təmin edir.
| Müqayisə | Yük reaktoru | Çıxış reaktoru |
|---|---|---|
| Əsas Məqsəd | Yük tərəfində dayanıqlığı yaxşılaşdırın və kabel təsirlərini azaldın | Mühərrikin izolyasiyasında PWM gərginliyini azaldın |
| Əsas narahatlıq | Kabel tutumu, cərəyan dalğalanması, sistemin sabitliyi | dv/dt gərginlik və gərginlik sıçrayışları |
| Tipik Tətbiq | Uzun kabel sistemləri, dəyişən yüklər, ağır avadanlıqlar | Motorun qorunması və dalğa formasının təkmilləşdirilməsi |
| Quraşdırma yeri | VFD çıxış tərəfi | VFD çıxış tərəfi |
| Seçim faktorları | Kabel uzunluğu, yük xüsusiyyətləri, sistemin sabitliyi | Mühərrikin izolyasiyası, keçid gərginliyi, gərginliyin artması sürəti |
Mühərrik kabelinin məsafələri uzun olduqda, kabel xüsusiyyətləri sistemin işinə təsir etdikdə, çevirici mühafizə səfərləri baş verdikdə və ya dəyişən yüklər altında təkmilləşdirilmiş elektrik sabitliyi tələb olunduqda istifadə olunur.
Hər ikisi VFD çıxış tərəfində quraşdırılıb, lakin onlar müxtəlif tətbiq məqsədləri üçün xidmət edir. Bu məhsul əsasən uzun kabel şəraitində, dəyişən yüklərdə və tələbkar sənaye mühitlərində sistemin sabitliyini yaxşılaşdırır, Çıxış Reaktoru isə daha çox PWM gərginliyini azaltmağa və motor izolyasiyasının qorunmasına diqqət yetirir. Son seçim kabel uzunluğundan, motor xüsusiyyətlərindən və iş şəraitindən asılıdır.
Bəli. Yüksək tezlikli pozuntuları azaltmaqla və cərəyan sabitliyini yaxşılaşdırmaqla, o, mühərrikin işləməsi zamanı elektromaqnit səs-küyü və vibrasiyanı azaltmağa kömək edə bilər.
Bəli. Dufew, xüsusi sənaye tətbiqlərinə uyğun olaraq gərginlik, cərəyan, gərginlik düşməsi, sarma materialı, quraşdırma strukturu və mühafizə tələblərini əhatə edən fərdi həllər təqdim edir.
Dufew Electric peşəkar istehsal imkanları, fərdiləşdirilmiş mühəndislik xidmətləri və ciddi keyfiyyətə nəzarət ilə dəstəklənən sənaye VFD tətbiqləri üçün etibarlı həllər təqdim edir. Uzun məsafəli motor sistemlərindən tutmuş ağır sənaye avadanlıqlarına qədər həllər sistemin sabitliyini yaxşılaşdırmaq və etibarlı əməliyyatı dəstəkləmək üçün nəzərdə tutulmuşdur.
Xüsusi reaktor dizaynı və OEM əməkdaşlığı üçün Dufew Electric ilə əlaqə saxlayın.
