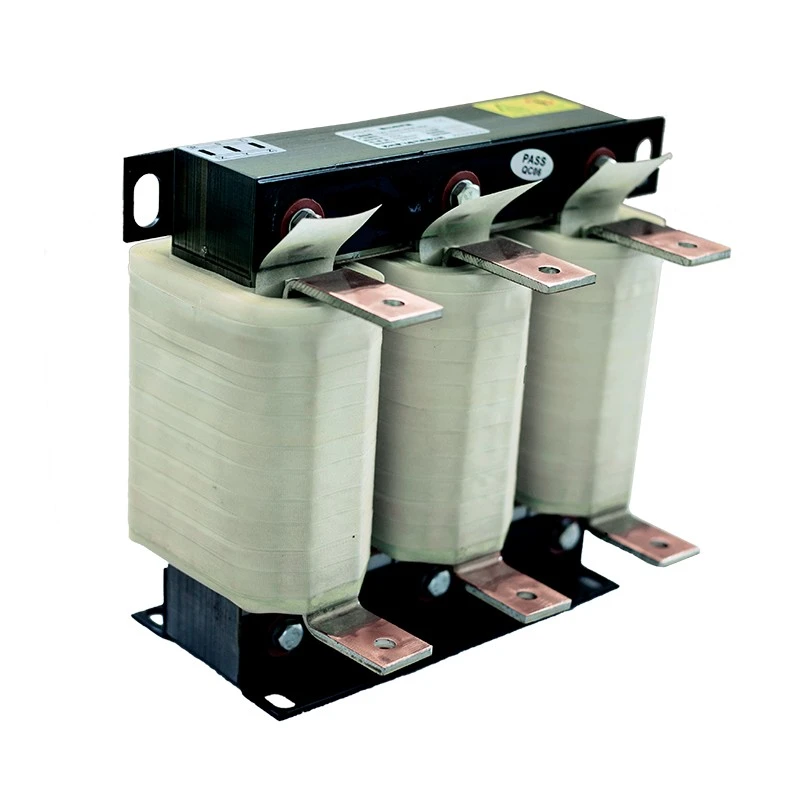

Çıxış reaktoru

Dufew Elektrik Çıxış Reaktoru enerji ötürülməsi keyfiyyətini yaxşılaşdırmaq və motor sistemlərini yüksək tezlikli keçid gərginliyindən qorumaq üçün VFD çıxış terminalları və motor arasında quraşdırılmışdır.

VFD-lərdən PWM çıxış gərginliyinin sürətli keçid xüsusiyyətləri yüksək dv/dt gərginliyi, əks olunan gərginlik dalğaları, harmonik cərəyanlar və əlavə kabel doldurma cərəyanı yarada bilər. İnverter və motor arasında uzun kabellər istifadə edildikdə bu təsirlər daha ciddi olur.

Çıxış dövrəsinə müvafiq empedans əlavə etməklə, reaktor gərginlik dalğa formalarını hamarlaşdırmağa, motor terminalındakı gərginlik artımlarını azaltmağa, izolyasiya gərginliyini azaltmağa və sənaye sürücü sistemlərinin etibarlılığını yaxşılaşdırmağa kömək edir.

Dufew reaktorları davamlı sənaye əməliyyatı şəraitində sabit performansı təmin etmək üçün aşağı itkili silikon polad nüvələrdən, yüksək temperaturlu izolyasiya materiallarından və optimallaşdırılmış dolama strukturlarından istifadə edir.

Sənaye sistemləri niyə çıxış reaktoruna ehtiyac duyur?

Uzun Kabel Aşırı Cərəyan Problemlərini Həll Edin

İnverter və mühərrik arasındakı kabel çox uzun olduqda, kabelin paylanmış tutumu əlavə doldurma cərəyanı yaradır.

Müvafiq qorunma olmadan bu, aşağıdakılara səbəb ola bilər:

- VFD həddindən artıq cərəyan siqnalları

- Qeyri-sabit mühərrik işləməsi

- İnverter çıxış stressinin artması

- Azaldılmış sistemin etibarlılığı

VFD Çıxış Reaktoru kapasitiv doldurma cərəyanını azaldır və sistemin sabitliyini yaxşılaşdırır, xüsusən də mühərrikin çevirici şkafından uzaqda quraşdırıldığı proqramlar üçün.

Əsas Üstünlüklər

1. Mühərrikin izolyasiyasının qorunması

Reaktor, VFD tərəfindən yaradılan yüksək tezlikli PWM gərginlik dəyişikliklərinin təsirini azaldır, davamlı iş zamanı mühərrik izolyasiyasını qorumağa kömək edir.

Mühərrik sarımlarında gərginliyi azaldır, izolyasiyanın köhnəlməsini azaldır və motorun xidmət müddətini uzadır. Bu, xüsusilə tələb olunan sənaye tətbiqlərində ümumi sistemin etibarlılığını yaxşılaşdırmağa kömək edir.

2. Təkmilləşdirilmiş Uzun Kabel Performansı

Mühərriklər VFD şkaflarından uzaqda quraşdırıldıqda, uzun kabellər şarj cərəyanını artıra və əks olunan gərginlik təsirlərinə səbəb ola bilər.

Reaktor cari dalğa formasının keyfiyyətini yaxşılaşdırmaq və gərginlik dəyişmələrini məhdudlaşdırmaqla bu təsirləri azaltmağa kömək edir. Sabit mühərrik işini qoruyarkən daha uzun kabel ötürmə məsafələrini dəstəkləyir.

3. Azaldılmış səs-küy və elektromaqnit müdaxiləsi

Optimallaşdırılmış induktiv dizayn VFD əməliyyatı zamanı yaranan yüksək tezlikli harmonik komponentləri boğmağa kömək edir.

O, həmçinin motorun elektromaqnit səs-küyünü, sızma cərəyanını və yaxınlıqdakı avtomatlaşdırma və idarəetmə avadanlığına potensial müdaxiləni azaldır, daha sabit iş mühiti yaradır.

4. Etibarlı Sənaye Tikintisi

Reaktor soyuq haddelenmiş silisium polad nüvəsi, sinif F izolyasiya sistemi, vakuum emprenye prosesi və mis və ya alüminium sarım variantları ilə istehsal olunur.

Bu möhkəm konstruksiya uzunmüddətli sənaye əməliyyatı üçün sabit endüktans, azaldılmış vibrasiya və etibarlı istilik performansını təmin edir.

Struktur Xüsusiyyətlər

Üç Fazalı Maqnit Balans Dizaynı

Simmetrik üç fazalı nüvə quruluşu bütün sarımlarda balanslaşdırılmış maqnit performansını təmin edir.

O, sabit endüktans xüsusiyyətlərini qoruyarkən maqnit itkilərini azaltmağa kömək edir, VFD əməliyyatı zamanı ardıcıl elektrik performansını təmin edir.

Çevik Quraşdırma Seçimləri

Müxtəlif quraşdırma tələblərinə cavab vermək üçün reaktor müxtəlif konfiqurasiyalarda, o cümlədən IP00 açıq strukturlarda və IP20 qoruyucu örtüklərdə mövcuddur.

Həm şaquli, həm də üfüqi quraşdırma üsullarını dəstəkləyir. Şkaf sahəsinə, montaj şərtlərinə və xüsusi tətbiq ehtiyaclarına uyğunlaşdırılmış ölçülər mövcuddur.

Tipik Tətbiqlər

Dufew reaktor həlləri mühərrikin qorunması və sabit VFD əməliyyatının tələb olunduğu sənaye tətbiqlərində geniş istifadə olunur.

Tipik tətbiqlərə aşağıdakılar daxildir:

- Güc sabitliyini yaxşılaşdırmaq və mühərriklərdə elektrik gərginliyini azaltmaq üçün dəyişən tezlikli sürücü sistemləri.

- Etibarlı fasiləsiz işləmə tələb edən sənaye mühərrik idarəetmə şkafları, nasoslar və ventilyatorlar.

- Ağır iş şəraitində istifadə olunan kranlar və qaldırıcı avadanlıqlar, mədən maşınları və liman avadanlıqları.

- Sabit və səmərəli istehsal prosesləri üçün yayma dəyirmanları, enjeksiyon maşınları və tekstil maşınları.

- Etibarlı enerji performansının vacib olduğu avtomatlaşdırılmış istehsal xətləri və bərpa olunan enerji avadanlıqları.

Tövsiyə olunan Tətbiq Şərtləri

Doğru reaktoru necə seçmək olar?

Reaktor seçimi düzgün işləmə və etibarlı işləməyi təmin etmək üçün VFD parametrlərinə, kabel şəraitinə və mühərrik tələblərinə əsaslanmalıdır.

VFD Parametrləri

Seçim aşağıdakı kimi əsas amilləri nəzərə almalıdır:

- Nominal gərginlik və çıxış cərəyanı

- Mühərrikin gücü və işləmə tezliyi

Kabel şərtləri

Kabel xüsusiyyətləri və quraşdırma şərtləri də reaktor seçiminə təsir göstərir, o cümlədən:

- Kabel uzunluğu və kabel növü

- Quraşdırma mühiti

- Paylanmış tutum

Motor Tələbləri

Mühərrikin izolyasiyası və iş şəraiti müvafiq reaktor həllinə uyğun olaraq qiymətləndirilməlidir, o cümlədən:

- İzolyasiya sinfi

- İşləmə vəziyyəti

- Qoruma tələbləri

Dufew müxtəlif sənaye tətbiqləri və sistem tələblərinə uyğun olaraq fərdiləşdirilmiş reaktor dizaynlarını təmin edir.

Model nümunəsi

CAL-4321-0250-EISA

Texniki Spesifikasiyalar

İstehsal qabiliyyəti və keyfiyyət təminatı

Dufew Electric sənaye güc komponentləri və fərdiləşdirilmiş reaktor həlləri üzrə ixtisaslaşmışdır.

Hər bir Çıxış Reaktoru nəzarət edilən proseslərlə istehsal olunur, o cümlədən:

- Əsas istehsal yoxlaması

- Sarma prosesinə nəzarət

- Yüksək gərginliyə tab gətirmə sınağı

- İzolyasiya müqavimətinin yoxlanılması

- Temperatur artımının yoxlanılması

- Elektrik performansının yoxlanılması

Məhsullar aşağıdakılarla təmin edilə bilər:

- ISO keyfiyyət idarəetmə sisteminə uyğunluq

- CE sertifikatlı məhsullar

- Xüsusi texniki sənədlər

Etibarlı quraşdırma və istismarı təmin etmək üçün göndərilməzdən əvvəl hər bir reaktor müştərinin spesifikasiyasına uyğun olaraq yoxlanılır.

Qablaşdırma və Nəqliyyat

Sənaye reaktorları çəkisi və elektromaqnit komponentlərinə görə beynəlxalq daşımalarda etibarlı mühafizə tələb edir.

Dufew təmin edir:

Qablaşdırma xüsusiyyətləri:

- Nəmə davamlı qorunma

- Zərbəyə davamlı bərkitmə

- Standart taxta qutuların ixracı

- Məhsulun ölçüsünə və çəkisinə görə fərdi qablaşdırma

Tez-tez verilən suallar

S1: Bu məhsul VFD sistemində harada quraşdırılıb?

Çıxış dalğa formasının keyfiyyətini yaxşılaşdırmaq və motor tərəfindəki elektrik gərginliyini azaltmaq üçün VFD çıxış terminalları ilə motor arasında quraşdırılır.

2-ci sual: Bu məhluldan nə vaxt istifadə etmək tövsiyə olunur?

O, ümumiyyətlə uzun kabel tətbiqləri, motor izolyasiyasının qorunması və gərginlik sıçrayışlarından, səs-küydən və ya müdaxilədən təsirlənən sistemlər üçün istifadə olunur.

3-cü sual: O, giriş tərəfdən qorunma komponentini əvəz edə bilərmi?

Xeyr. Giriş tərəfi və motor tərəfi komponentləri fərqli funksiyalara malikdir. Biri enerji təchizatının qorunmasına diqqət yetirir, digəri isə motor tərəfinin işini yaxşılaşdırır.

S4: Müxtəlif tətbiqlər üçün fərdiləşdirilə bilərmi?

Bəli. Dufew gərginlik, cərəyan, quraşdırma tələbləri və əməliyyat mühitinə əsaslanan fərdi həllər təqdim edir.

Dufew Electric-dən Xüsusi Sənaye Həlləri

Dufew Electric peşəkar istehsal qabiliyyəti, fərdiləşdirilmiş mühəndis dəstəyi və ciddi keyfiyyətə nəzarət ilə sənaye VFD tətbiqləri üçün etibarlı reaktor həlləri təqdim edir.

Mühərrikin qorunmasından tutmuş uzun məsafəli sürücülük tətbiqlərinə qədər Dufew müştərilərə avadanlıqların etibarlılığını yaxşılaşdırmağa, texniki xidmət xərclərini azaltmağa və sabit işləməyə nail olmağa kömək edir.
