Passiv filtr

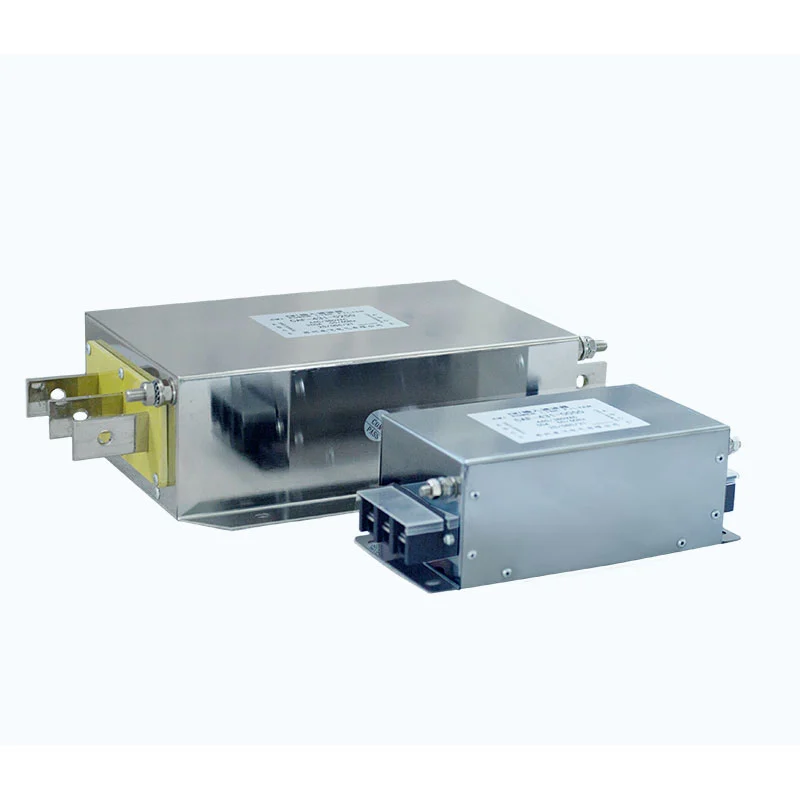

Dufew Electric Passive Filter VFD-lərdən, çeviricilərdən, rektifikatorlardan və digər qeyri-xətti yüklərdən gələn harmonik cərəyanlardan təsirlənən sənaye enerji sistemləri üçün nəzərdə tutulmuşdur. Filtr reaktorlarını, kondansatörləri və qeyri-induktiv söndürmə rezistorlarını tənzimlənmiş LC dövrəsində birləşdirərək, seçilmiş harmonik tezliklər üçün aşağı empedanslı bir yol təmin edir və elektrik şəbəkəsində harmonik cərəyan dövriyyəsini azaltmağa kömək edir.

AC-DC çevrilməsi və güc elektron kommutasiyası zamanı yaranan qeyri-xətti yüklər transformatorun həddindən artıq istiləşməsinə, kabel itkilərinin artmasına, güc amilinin azalmasına, elektrik avadanlıqlarında əlavə gərginliyə və qeyri-sabit enerji keyfiyyətinə kömək edə bilər. Sistem şərtlərindən asılı olaraq, filtrləmə konfiqurasiyası 5-ci, 7-ci, 11-ci və daha yüksək səviyyəli komponentlər kimi xarakterik harmonikləri həll etmək üçün tərtib edilə bilər.

Sistem harmonik cərəyan təhrifini azaltmağa, güc amilini yaxşılaşdırmağa, harmoniklə bağlı itkiləri məhdudlaşdırmağa və sabit elektrik əməliyyatını dəstəkləməyə kömək edir. Aktiv harmonik kompensasiya sistemləri ilə müqayisədə, passiv filtrləmə mürəkkəb idarəetmə sxemləri olmayan nisbətən sadə elektrik quruluşundan istifadə edir və onu proqnozlaşdırıla bilən harmonik xüsusiyyətlərə malik sənaye tətbiqlərində davamlı işləməyə uyğun edir.

LC Filtrləmə Sistemi necə işləyir?

Tənzimlənmiş rezonans dövrəsi

Reaktor və kondansatör xüsusi harmonik tezliklər üçün nəzərdə tutulmuş tənzimlənmiş LC qolunu təşkil edir.

Harmonik cərəyanlar nəzərdə tutulmuş tezlik diapazonuna çatdıqda, süzgəc şöbəsi harmonik cərəyanların effektiv şəkildə udulmasına imkan verən elektrik şəbəkəsindən daha aşağı empedans yolunu təmin edir.

Bu dizayn təmin edir:

- Məqsədli harmonik azalma

- Aşağı cərəyan dalğa formasının təhrifi

- Təkmilləşdirilmiş elektrik dayanıqlığı

- Davamlı sənaye əməliyyat qabiliyyəti

Damping və Qoruma Dizaynı

İnteqrasiya edilmiş qeyri-induktiv rezistor rezonans xüsusiyyətlərini idarə edir və dövrə sabitliyini yaxşılaşdırır.

Damping quruluşu kömək edir:

- Həddindən artıq rezonans gücləndirilməsinin qarşısının alınması

- Anormal harmonik cərəyanı məhdudlaşdırın

- Kondansatörün etibarlılığını artırın

- Sistemin xidmət müddətini uzadın

Əsas Üstünlüklər

1. Sadə Passiv Struktur

Passiv dizayn DSP nəzarətçiləri və ya əlavə elektron kompensasiya modulları olmadan işləyir, nəticədə daha az idarəetmə komponentləri, aşağı texniki xidmət tələbləri və sənaye iş mühitinə yaxşı uyğunlaşma ilə sadə elektrik strukturu əldə edilir.

2. Təkmilləşdirilmiş Enerji Keyfiyyəti

Harmonik cərəyan dövriyyəsini azaltmaqla sistem transformator və kabel itkilərini məhdudlaşdırmağa, temperatur artımını azaltmağa, güc amilini yaxşılaşdırmağa və qoşulmuş elektrik avadanlıqlarının daha stabil işləməsini dəstəkləyə bilər.

3. Sənaye Tətbiqləri üçün nəzərdə tutulmuşdur

Dufew maqnit komponentləri, reaktor və kondansatör uyğunluğu, istilik performansı və elektrik təhlükəsizliyinə mühəndislik mülahizələrini tətbiq edir. Yaranan konfiqurasiya nisbətən proqnozlaşdırıla bilən harmonik xüsusiyyətlərə malik sənaye enerji sistemlərində fasiləsiz işləmək üçün uyğundur.

Tipik Tətbiqlər

Dufew Passive Filter nisbətən sabit harmonik xüsusiyyətlərə malik sənaye sistemləri üçün uyğundur.

Tipik tətbiqlərə qeyri-xətti yüklərin və harmonik cərəyanların idarə edilməli olduğu istehsal zavodları, metallurgiya və kimya emalı müəssisələri, mədən avadanlığı, tekstil maşınları, kağız istehsal xətləri, liman maşınları və enjeksiyon qəlibləmə sistemləri daxildir.

Xüsusi dizayn qabiliyyəti

Fərqli elektrik sistemləri fərqli filtrasiya parametrləri tələb edir.

Dufew aşağıdakılara əsaslanaraq mühəndislik dəstəyi təmin edir:

- Harmonik ölçmə məlumatları

- Yük xüsusiyyətləri

- Sistem gərginlik səviyyəsi

- Quraşdırma mühiti

- Tələb olunan THDi performansı

Müxtəlif sənaye enerji keyfiyyəti tələbləri üçün fərdiləşdirilmiş həllər mövcuddur.

Seçim bələdçisi

Uyğun filtrasiya həllinin seçilməsi aşağıdakıların qiymətləndirilməsini tələb edir:

Dufew harmonik ölçmə məlumatlarına, sistem parametrlərinə və layihə tələblərinə əsaslanan fərdi tövsiyələr təqdim edir.

İstehsal qabiliyyəti və keyfiyyət təminatı

Dufew Electric passiv filtrlər, reaktorlar, əyləc rezistorları, transformatorlar və sənaye tətbiqləri üçün fərdiləşdirilmiş elektrik həlləri təmin edən sənaye enerji elektronikası istehsalında ixtisaslaşır. Onun mühəndislik işi harmonik analizi, elektrik parametrlərinin uyğunlaşdırılmasını və enerji keyfiyyəti tələblərini əhatə edir, tətbiq üçün xüsusi məhsul dizaynını və istehsalını dəstəkləyir.

Əsas istehsal imkanlarına maqnit nüvənin işlənməsi, dəqiq reaktorun sarılması, kondansatör və rezistorun uyğunlaşdırılması, elektrik parametrlərinin yoxlanılması və istilik performansının sınaqdan keçirilməsi daxildir. Məhsulun konfiqurasiyasından asılı olaraq keyfiyyət yoxlamasına aşağıdakılar daxil ola bilər:

- İzolyasiya müqavimətinin yoxlanılması
- Dielektrik müqavimət testi
- Rezonans parametrlərinin yoxlanılması
- Temperatur artımı testi
- Elektrik parametrlərinin yoxlanılması
- Son görünüş yoxlaması

Keyfiyyət sənədlərinə müvafiq məhsul və layihə tələblərinə uyğun olaraq ISO keyfiyyət idarəetmə sertifikatı, məhsulun sınaq hesabatları və elektrik performansının yoxlanılması qeydləri daxil ola bilər.

Dufew Electric OEM istehsalını, fərdiləşdirilmiş elektrik dizaynını, mühəndislik əməkdaşlığını və layihə əsaslı enerji keyfiyyəti həllərini dəstəkləyir.

Texniki Spesifikasiyalar

Passiv filtr və aktiv harmonik filtr

Tez-tez verilən suallar

S1: Passiv filtrdə hansı komponentlər istifadə olunur?

Passiv filtr tənzimlənmiş LC dövrəsini təşkil edən reaktorlar, kondansatörlər və sönüm rezistorlarından ibarətdir. Bu komponentlər seçilmiş harmonik cərəyanlar üçün aşağı empedanslı yol təmin edir və enerji keyfiyyətinin yaxşılaşdırılmasına kömək edir.

S2: Uyğun model necə seçilməlidir?

Model seçimi nominal gərginlikdən, əməliyyat cərəyanından, harmonik mənbədən, harmonik spektrdən, THDi tələblərindən, sistem konfiqurasiyasından və quraşdırma şərtlərindən asılıdır.

3-cü sual: Bu həll bütün harmonik şərtlər üçün uyğundurmu?

Passiv filtrləmə ümumiyyətlə sabit harmonik xüsusiyyətlərə malik sistemlər üçün uyğundur. Sürətlə dəyişən harmonik yüklərə malik tətbiqlər alternativ kompensasiya həllərini tələb edə bilər.

S4: Dufew filtrləmə həllərini fərdiləşdirə bilərmi?

Bəli. Dufew gərginlik səviyyəsinə, cari gücə, harmonik xüsusiyyətlərə, quraşdırma tələblərinə və layihə şərtlərinə əsaslanan fərdi həllər təqdim edir.
