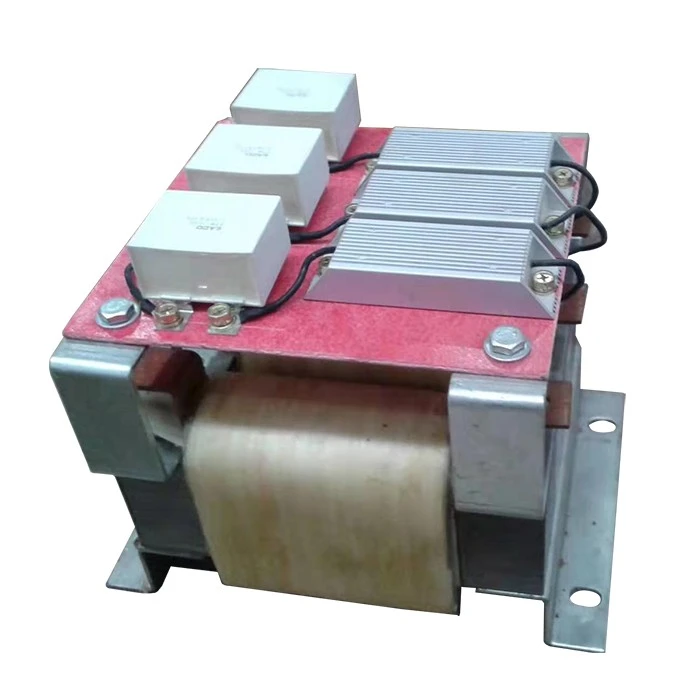

Törəmə Gərginlik Filtri

Dufew Elektrik Törəmə Gərginlik Filtri çevirici ilə motor arasındakı elektrik şəraitini yaxşılaşdırmaq üçün VFD-nin çıxış tərəfində quraşdırılmışdır. Müasir invertor sistemləri dəqiq sürət və fırlanma momentinə nəzarət üçün yüksək sürətli keçid cihazlarından istifadə edir, lakin sürətli PWM gərginlik keçidləri mühərrik sarımlarında dv/dt gərginliyini artıran dik gərginlik kənarları yarada bilər, kabel empedansının uyğunsuzluğu nəticəsində əks olunan gərginlik, mühərrik və yer arasında ümumi rejim gərginliyi, cərəyan riski və yüksək tezlikli elektromaqnit müdaxiləsi.

Bu təsirlər uzun mühərrik kabelləri, yüksək çevirici keçid tezlikləri, ilkin olaraq çevirici iş üçün nəzərdə tutulmayan mühərriklər və ya ciddi elektrik dayanıqlığı tələbləri olan sənaye avadanlıqları ilə daha nəzərə çarpan ola bilər. Dufew yüksək tezlikli salınım enerjisini, yavaş gərginlik keçid sürətini udmaq və normal çevirici işini qoruyarkən keçici elektrik gərginliyini azaltmaq üçün idarə olunan müqavimətə malik LC amortizasiya strukturundan istifadə edir.

Filtr kabel ötürülməsi şərtlərini və ümumi sürücü sisteminin uyğunluğunu yaxşılaşdırarkən, PWM gərginlik zirvələrini, motor izolyasiya stressini, əks olunan dalğa effektlərini və yüksək tezlikli müdaxiləni azaltmağa kömək edə bilər.

Dufew dv/dt Texnologiyası Necə İşləyir?

Gərginlik Keçidinə Nəzarət üçün LC Damping Quruluşu

İnverterin dəyişdirilməsi zamanı PWM impulsları mühərrik kabelindən keçən sürətli yüksək tezlikli gərginlik dəyişiklikləri yaradır. Filtr sürətli gərginlik dəyişikliklərini və keçici həddindən artıq gərginliyi məhdudlaşdırmaq, mühərrik terminallarında gərginlik şəraitini yaxşılaşdırmaq və əks olunan dalğa effektlərini azaltmaq üçün çıxış dövrəsinə idarə olunan empedans təqdim edir. Adi bir çıxış reaktoru ilə müqayisədə amortizasiya strukturu yüksək tezlikli gərginlik salınımının əlavə nəzarətini təmin edir.

Ümumi rejimli gərginliyə nəzarət dizaynı

Yüksək tezlikli keçid mühərrik sarımları, kabel keçiriciləri və torpaqlama sistemi arasında ümumi rejimli gərginlik yarada bilər. Dufew ümumi rejimli müdaxiləni və yüksək tezlikli gərginlik komponentlərini azaltmaq üçün maqnit və elektrik dizaynını optimallaşdırır ki, bu da şaft gərginliyinin təsirlərini məhdudlaşdırmağa, rulman boşalma cərəyanı riskini azaltmağa və EMC performansını yaxşılaşdırmağa kömək edə bilər.

Motor Qoruma Performansı

PWM Əməliyyatı altında İzolyasiya Stressinin Azaldılması

Sürətli gərginlik keçidləri və təkrarlanan PWM impulsları mühərrik sarğı izolyasiyasındakı elektrik gərginliyini artıra və zamanla izolyasiyanın yaşlanmasına kömək edə bilər. Gərginlik artım sürətlərini tənzimləmək və keçici zirvələri məhdudlaşdırmaqla, Dufew sarğı izolyasiyasının gərginliyini azaltmağa kömək edir və mövcud mühərriklərin VFD əməliyyatı ilə təkmilləşdirilmiş uyğunluğa ehtiyacı olduğu yerlərdə yenidənqurma tətbiqləri üçün uyğundur.

Rulmanların Etibarlılığının Təkmilləşdirilməsi

Ümumi rejimli gərginlik motor rulmanları vasitəsilə yüksək tezlikli cərəyan yolları yarada bilər, potensial olaraq mil gərginliyini və rulman boşalma təsirlərini artırır. Yüksək tezlikli gərginlik komponentlərini azaldaraq, filtr daha stabil mühərrik işini dəstəkləyərkən şaft gərginliyinin təsirini və daşıyıcı cərəyanla əlaqəli zədələri məhdudlaşdırmağa kömək edir.

Davamlı Sənaye Əməliyyatına Dəstək

Davamlı iş şəraitində işləyən mühərriklər üçün gərginlik keçidlərinə və yüksək tezlikli elektrik gərginliyinə nəzarət avadanlığın əlçatanlığını qorumağa və mühərriklərdə və qoşulmuş komponentlərdə elektrik gərginliyini azaltmağa kömək edə bilər. Bu, sənaye sürücü sistemlərində sabit əməliyyat və texniki xidmət tələblərini dəstəkləyir.

Tətbiq Seçim Bələdçisi

Sistemlər aşağıdakılara malik olduqda dv/dt filtrləmə həlli adətən nəzərə alınır:

Tipik Tətbiqlər

Dufew həlləri aşağıdakılar üçün uyğundur:

Tipik tətbiqlərə sənaye avtomatlaşdırılması, CNC maşınları, liman avadanlığı, enjeksiyon qəlibləmə maşınları, tekstil maşınları, kağız emalı avadanlığı və VFD ilə idarə olunan mühərriklərin təkmilləşdirilmiş gərginlik nəzarəti və motor tərəfinin elektrik mühafizəsi tələb etdiyi sınaq sistemləri daxildir.

Texniki Dizayn Xüsusiyyətləri

Aşağı itkili Maqnit Komponent Dizaynı

Dufew maqnit itkilərini azaltmaqla və davamlı əməliyyat zamanı effektiv istilik yayılmasını dəstəkləyərkən sabit endüktans xüsusiyyətlərini qorumaq üçün optimallaşdırılmış maqnit materialları və komponent strukturlarından istifadə edir.

Sənaye İzolyasiya Sistemi

İzolyasiya sistemi sənaye istismarı zamanı izolyasiyanın bütövlüyünü, mexaniki möhkəmliyini və ətraf mühit şəraitinə müqavimətini yaxşılaşdırmaq üçün vakuum emprenye müalicəsi ilə birlikdə F sinifli izolyasiya materiallarından istifadə edə bilər.

Çevik Quraşdırma Konfiqurasiyası

Fərqli şkaf və avadanlıq sxemlərini yerləşdirmək üçün Dufew tətbiq tələblərinə uyğun olaraq IP00 və IP22 mühafizə variantlarını, şaquli və ya üfüqi quraşdırmanı, fərdiləşdirilmiş ölçüləri və layihəyə aid mexaniki konfiqurasiyaları dəstəkləyir.

Texniki Spesifikasiyalar

dv/dt filtri və sinus dalğa filtri

İstehsal qabiliyyəti və keyfiyyət təminatı

Dufew Electric filtrlər, reaktorlar, əyləc rezistorları, transformatorlar və fərdiləşdirilmiş elektrik həlləri daxil olmaqla sənaye enerji elektronikası komponentləri üzrə ixtisaslaşmışdır. Mühərriki qoruyan filtrləmə məhsulları üçün istehsal prosesi maqnit nüvəsinin seçimini, dəqiq sarğı, izolyasiya müalicəsini, vakuum hopdurmasını, elektrik performansının yoxlanılmasını və yekun yoxlamanı əhatə edir.

Əsas keyfiyyət yoxlamalarına aşağıdakılar daxil ola bilər:

- İzolyasiya müqavimətinin yoxlanılması
- Dielektrik müqavimət testi
- Endüktansın yoxlanılması
- Temperatur artımı testi
- Son məhsulun yoxlanılması

Dufew Electric OEM istehsalını, fərdiləşdirilmiş elektrik parametrlərini, mühəndislik tətbiqi dəstəyini və layihə əsaslı həlləri dəstəkləyir. Məhsul və layihə tələblərinə uyğun olaraq sertifikatlaşdırma sənədləri və məhsul sınaq hesabatları təqdim edilə bilər.

Tez-tez verilən suallar

S1: VFD sistemlərində törəmə gərginlik filtri nə üçün istifadə olunur?

Törəmə Gərginlik Filtri dv/dt gərginliyini, keçid gərginlik sıçrayışlarını və çeviricinin keçidi ilə yaranan yüksək tezlikli müdaxiləni azaltmaq üçün istifadə olunur. Bu, mühərrik izolyasiyasının qorunmasını və sistemin etibarlılığını yaxşılaşdırmağa kömək edir.

2-ci sual: Bu həll nə vaxt seçilməlidir?

Uzun mühərrik kabelləri, çevirici ilə idarə olunan standart mühərriklər, yüksək keçid tezliyi, cari narahatlıqlar və ya ciddi EMC tələbləri olan tətbiqlər üçün tövsiyə olunur.

3-cü sual: dv/dt filtri ilə sinus dalğa filtri arasında fərq nədir?

Bir dv/dt filtri əsasən gərginlik artım sürətini və keçici gərginlik gərginliyini azaldır, sinus dalğa filtri isə PWM çıxışını daha yüksək filtrləmə performansı ilə yaxın sinusoidal dalğa formasına çevirir.

4-cü sual: Dufew motor mühafizə həllərini fərdiləşdirə bilərmi?

Bəli. Dufew sistem gərginliyi, cərəyan gücü, daşıyıcı tezliyi, kabel uzunluğu, quraşdırma tələbləri və tətbiq şərtlərinə uyğun olaraq fərdi həllər təqdim edir.

Dufew Electric-dən Mühərrik Qoruma Həlləri

Dufew Electric VFD sistemləri, servo sürücülər və sənaye motor tətbiqləri üçün fərdiləşdirilmiş çıxış tərəfi qoruma həlləri təqdim edir. Peşəkar elektrik dizaynı, idarə olunan istehsal prosesləri və ciddi keyfiyyət yoxlaması vasitəsilə Dufew müştərilərə PWM ilə bağlı elektrik gərginliyini azaltmağa və uzunmüddətli idarəetmə sisteminin etibarlılığını yaxşılaşdırmağa kömək edir.
