Biz müxtəlif tətbiq tələblərinə cavab vermək üçün tam fərdiləşdirmə seçimləri ilə rezistorlar, əyləc qurğuları, reaktorlar, güc filtrləri və transformatorlar daxil olmaqla hərtərəfli portfel təklif edirik.

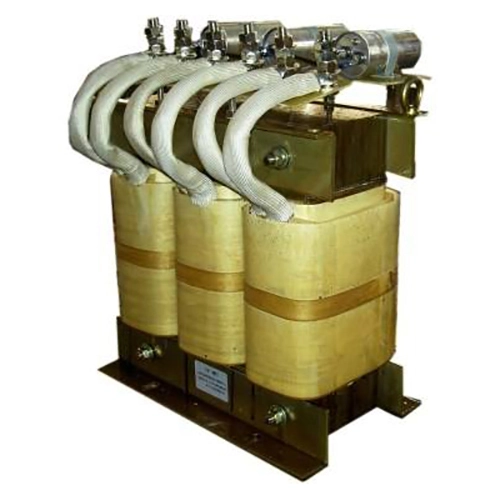

Dufew Elektrik Sinus Dalğası Filtri mühərrik tərəfindəki dalğa formasının keyfiyyətini yaxşılaşdırmaq və sənaye tətbiqlərində etibarlı motor qorunmasını təmin etmək üçün VFD sistemlərinin çıxış tərəfində quraşdırılmışdır. VFD keçid əməliyyatı zamanı yüksək tezlikli PWM gərginlik impulsları yaranır və mühərrik kabelləri vasitəsilə ötürülür, xüsusən də uzaq məsafəli qurğularda əks olunan gərginliyə, dv/dt gərginliyinə, elektromaqnit müdaxiləsinə və əlavə mühərrik itkilərinə səbəb ola bilər.
VFD Sinüs Dalğası Filtri reaktor və kondansatörlərdən ibarət LC aşağı keçirici filtrləmə strukturunu qəbul edir. Filtrləmə şəbəkəsi PWM çıxış siqnallarından daşıyıcı tezlikli komponentləri və yüksək tezlikli harmonikləri zəiflədir, eyni zamanda əsas tezlik gərginliyinin səmərəli keçməsinə imkan verir, çıxış dalğa formasını daha hamar sinusoidal dalğa formasına çevirir.
Filtrləmə prosesi kömək edir:
- PWM yüksək tezlikli komponentlərini azaldın
- Mühərrik terminalının gərginlik dalğa formasını təkmilləşdirin
- Motor izolyasiyasında aşağı dv/dt gərginliyi
- Elektromaqnit müdaxiləsini (EMI) azaldın
- Mühərrikin işləmə dayanıqlığını və xidmət etibarlılığını yaxşılaşdırın
Məhsul davamlı sənaye əməliyyatı zamanı sabit performansı qorumaq üçün aşağı itkili soyuq haddelenmiş silikon polad nüvələrdən, F sinifli izolyasiya materiallarından, vakuum hopdurma texnologiyasından və optimallaşdırılmış istilik strukturlarından istifadə edir, uzun kabel mühərrik sistemləri, avtomatlaşdırma avadanlığı və yüksək performanslı VFD tətbiqləri üçün effektiv həll təmin edir.
Əsasən dövrə empedansını artıran standart çıxış reaktorundan fərqli olaraq, LC filtrləmə strukturu yüksək tezlikli keçid komponentlərinin daha çox zəiflədilməsini təmin edir, nəticədə daha aşağı yüksək tezlikli təhrif və mühərrik sarımlarında azalmış elektrik gərginliyi ilə daha hamar mühərrik gərginliyi dalğa forması əldə edilir.
Yüksək dv/dt PWM impulsları, xüsusilə VFD və motor arasında uzun kabellər quraşdırıldıqda, izolyasiya gərginliyini artıra bilər. Filtr gərginlik sıçrayışlarını və əks olunan dalğa təsirlərini məhdudlaşdırmağa kömək edir, mühərrik sarğı izolyasiyasındakı stressi azaldır və motorun uzunmüddətli işləməsini dəstəkləyir.
Uzun mühərrik kabelləri yük cərəyanını və əks olunan gərginliyi artıra bilən paylanmış tutum təqdim edir. Dufew elektrik parametrlərini uzaqdan nasos sistemləri, xarici mühərrik avadanlığı, yeraltı maşınlar və böyük istehsal xətləri kimi tətbiqlər üçün sistem tələblərinə uyğun olaraq tənzimləyir.
Yüksək tezlikli müdaxiləni və çıxış dalğa formasının təhrifini zəiflətməklə, filtr mühərrikin elektromaqnit səs-küyünü, əlavə temperatur artımını, harmoniklə bağlı itkiləri və qeyri-sabit inverter çıxış dalğa formaları ilə əlaqəli mexaniki vibrasiyanı azaltmağa kömək edə bilər.
Reaktor və kondansatör VFD-nin PWM çıxış xüsusiyyətlərinə uyğun olaraq uyğunlaşdırılır. Yaranan LC quruluşu, əsas tezliyin ötürülməsini təmin edərkən və mühərrik tərəfindəki gərginlik dalğa formasını yaxşılaşdırarkən daşıyıcı-tezlik komponentlərini zəiflədir.
Maqnit sistemi sabit endüktans xüsusiyyətlərini saxlamaq və davamlı əməliyyat zamanı maqnit itkilərini idarə etmək üçün soyuq haddelenmiş silikon polad nüvələrdən, optimallaşdırılmış hava boşluğu strukturundan və aşağı itkili maqnit materiallarından istifadə edə bilər.
İzolyasiya sisteminə F sinifli yüksək temperatur izolyasiyası, vakuum emprenye və alov gecikdirən izolyasiya materialları daxil ola bilər. Bu tədbirlər dielektrik müqavimətini, mexaniki dayanıqlığı və davamlı sənaye şəraitində etibarlı işləməyi dəstəkləyir.
Misal: SWF-4 3 2-1200
| Kod | Təsvir |
|---|---|
| SWF | Dufew Elektrik Sinus Dalğası Filtr Seriyası |
| 4 | Gərginlik səviyyəsi (2=220V, 4=380V, 6=690V) |
| 3 | Faza sayı (3=Üçfazalı, 1=Birfazalı) |
| 2 | Quraşdırma mövqeyi (VFD çıxış tərəfi) |
| 1200 | Nominal cərəyan (1200A) |
| Parametr | Spesifikasiya |
|---|---|
| Nominal Gərginlik | 220VAC / 380VAC / 690VAC / 1140VAC |
| Əməliyyat Tezliyi | 50Hz / 60Hz / Fərdi |
| Daşıyıcı Tezliyi | 2kHz-8kHz |
| Gərginliyin harmonik təhrifi | ≤5% |
| Nominal cərəyan | 5A-1200A |
| Maksimum Kabel Uzunluğu | 3000 m-ə qədər (tətbiqdən asılıdır) |
| Həddindən artıq yükləmə qabiliyyəti | 1 dəqiqə üçün 1,5 × nominal cərəyan |
| Temperatur yüksəlişi | ≤80K |
| Səs-küy Səviyyəsi | ≤65dB |
| Dielektrik Gücü | 3000VAC / 10S |
| İzolyasiya Müqaviməti | ≥100MΩ |
| Qoruma dərəcəsi | IP00 / IP20 |
| İzolyasiya sinfi | Sinif F (155℃) |
| Standart | GB/T15287/8 |
Dufew Sine Wave Filter həlləri təkmilləşdirilmiş çıxış dalğa forması performansını və motorun qorunmasını tələb edən VFD sistemləri üçün uyğundur.
| Ərizə | Əsas Tələb |
|---|---|
| Uzun məsafəli motor sistemləri | Kabellə əlaqəli gərginliyi azaldın |
| Nasos və fan sistemləri | Motor işinin sabitliyini yaxşılaşdırın |
| CNC avadanlığı | Dəqiq emal performansını dəstəkləyin |
| Sənaye avtomatlaşdırma xətləri | Elektrik müdaxiləsini azaldın |
| Liftlər | Sürücünün etibarlılığını yaxşılaşdırın |
| Kranlar və qaldırıcı avadanlıqlar | Tez-tez sürətlənmə və əyləcləri dəstəkləyin |
| Xarici mühərriklərin quraşdırılması | Avadanlığın uzaqdan işləməsini aktivləşdirin |
Dufew Electric filtrlər, reaktorlar, əyləc rezistorları, transformatorlar və fərdiləşdirilmiş elektrik həlləri daxil olmaqla sənaye enerji elektronikası komponentləri istehsal edir. Dalğa forması filtri məhsulları üçün istehsal maqnit komponentinin hazırlanması və sarılmasından izolyasiya müalicəsi, emprenye, elektrik sınaqları və yekun yoxlamaya qədər idarə olunan proseslər vasitəsilə həyata keçirilir.
İstehsal proseslərinə aşağıdakılar daxildir:
- Maqnetik nüvənin işlənməsi
- Dəqiq sarma
- İzolyasiya müalicəsi
- Vakuum emprenye
- Elektrik performans testi
Keyfiyyət yoxlaması əsas elektrik və mexaniki parametrləri əhatə edir, o cümlədən yoxlamalar:
- İzolyasiya müqavimətinin yoxlanılması
- Dielektrik müqavimət testi
- Elektrik parametrlərinin yoxlanılması
- Temperatur artımı testi
- Son görünüş yoxlaması
Dufew Electric həmçinin OEM istehsalı, fərdiləşdirilmiş elektrik parametrləri, mühəndislik tətbiqi dəstəyi və layihə əsaslı təchizatı dəstəkləyir. Məhsul təsvirləri, sınaq hesabatları və sertifikatlaşdırma sənədləri müştəri və layihə tələblərinə uyğun olaraq təqdim edilə bilər.
Dufew sənaye elektrik məhsulları üçün ixrac standartlı qablaşdırma həlləri təqdim edir.
Qablaşdırmaya daxildir:
- Nəmə davamlı qorunma
- Zərbəyə davamlı fiksasiya
- Ağır modellər üçün gücləndirilmiş taxta qutular
- Məhsulun eyniləşdirmə etiketləri
- Texniki sənədlər
Məhsulun spesifikasiyalarının müştəri tələblərinə cavab verməsini təmin etmək üçün hər bir vahid göndərilməzdən əvvəl yoxlanılır.
| Müqayisə | Sinus dalğa filtri | Çıxış reaktoru |
|---|---|---|
| Filtrləmə prinsipi | PWM komponentlərini azaltmaq üçün LC aşağı keçirici filtrləmə | Cari dəyişikliyi məhdudlaşdırmaq üçün empedansı artırır |
| Əsas Funksiya | Dalğa formasının keyfiyyətini yaxşılaşdırır və yüksək tezlikli stressi boğur | Gərginliyin yüksəlmə sürətini və cərəyan dəyişməsini azaldır |
| Çıxış dalğa forması | Yaxın sinusoidal gərginlik çıxışı | PWM dalğa forması qalır |
| Kabel tətbiqi | Daha uzun motor kabel sistemləri üçün uyğundur | Əsasən orta kabel məsafələri üçün istifadə olunur |
| Motor Mühafizəsi | Yüksək tezlikli stressə qarşı daha güclü qoruma təmin edir | Əsas motor qorunmasını təmin edir |
Sinüs Dalğası Filtri PWM keçid komponentlərini azaltmaq və motor tərəfindəki dalğa formasının keyfiyyətini yaxşılaşdırmaq üçün LC filtrləmə strukturundan istifadə edir. Çıxış reaktoru əsasən cərəyan dəyişikliklərini məhdudlaşdırmaq və gərginliyin yüksəlmə sürətini azaltmaq üçün empedansı artırır, lakin çıxış dalğa formasını əhəmiyyətli dərəcədə dəyişdirmir.
Uzun motor kabelləri, həssas mühərriklər, ciddi EMC tələbləri və ya PWM gərginliyinin motorun etibarlılığına təsir göstərə biləcəyi sistemlər üçün tövsiyə olunur.
Bəli. Filtrləmə parametrləri kabel uzunluğuna, motor gücünə, VFD xüsusiyyətlərinə və iş şəraitinə görə fərdiləşdirilə bilər.
Bəli. Dufew gərginlik dərəcəsi, cari tutum, daşıyıcı tezliyi, quraşdırma tələbləri və xüsusi tətbiq şərtləri əsasında fərdiləşdirilmiş dizaynları dəstəkləyir.
