Giriş filtri

Müasir sənaye avtomatlaşdırma sistemlərində VFD və güc elektron cihazları əməliyyat zamanı yüksək tezlikli keçid səs-küyü və harmonik pozğunluqlar yaradır. Bu pozuntular yaxınlıqdakı nəzarətçilərə, rabitə sistemlərinə, sensorlara və digər həssas avadanlıqlara təsir göstərə bilər.

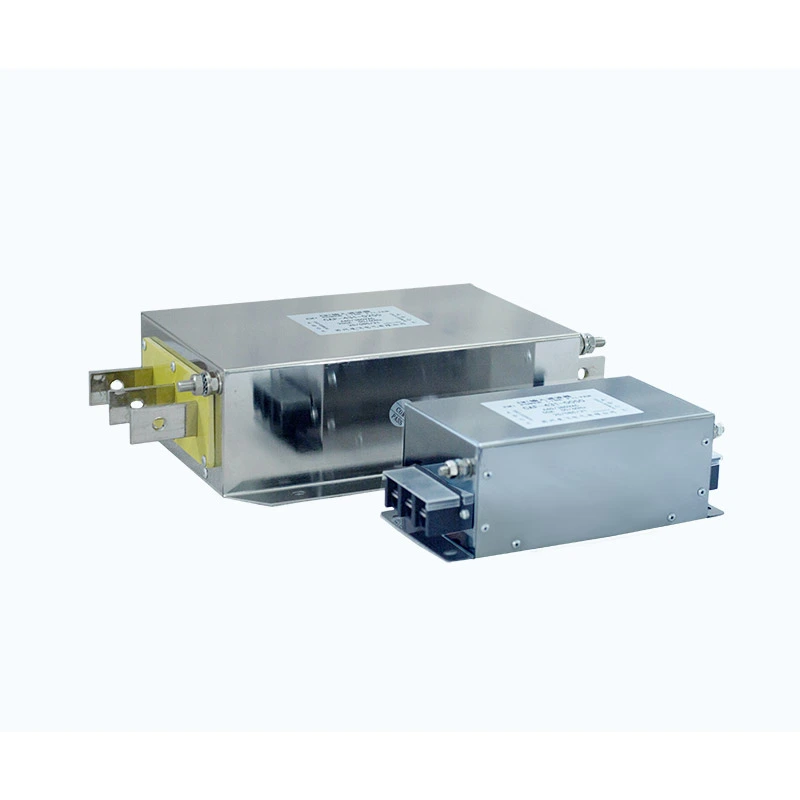

Dufew Elektrik Giriş Filtri sürücü sistemi ilə elektrik şəbəkəsi arasında elektromaqnit müdaxiləsinin ötürülməsi yollarını azaltmaq üçün enerji təchizatı ilə VFD və ya servo sürücünün giriş terminalları arasında ardıcıl olaraq quraşdırılır.

Filtr geniş tezlik diapazonunda həm ümumi rejimdə, həm də diferensial rejimdə müdaxiləni yatırmaq üçün optimallaşdırılmış maqnit komponentləri, kondansatörlər və söndürmə dizaynını birləşdirən çox mərhələli EMC filtrləmə strukturunu qəbul edir.

Əsas dizayn xüsusiyyətlərinə aşağıdakılar daxildir:

- Sabit filtrləmə performansı üçün aşağı itkili maqnit komponentləri

- EMC-nin qarşısını almaq üçün optimallaşdırılmış kondansatör şəbəkəsi

- Qoruma sistemləri ilə uyğunluq üçün aşağı sızma cərəyanı dizaynı

- Sənaye mühitləri üçün yüksək izolyasiya performansı

- Çevik IP00/IP20 quraşdırma konfiqurasiyaları

Etibarlı EMC performansı və fərdiləşdirilə bilən elektrik parametrləri ilə Dufew Giriş Filtrləri tələb olunan sənaye tətbiqlərində sistemin sabitliyini yaxşılaşdırmağa kömək edir.

Giriş filtri VFD sisteminin performansını necə yaxşılaşdırır?

1. Keçirilən elektromaqnit müdaxiləsini azaldın

VFD kommutasiya cihazları elektrik kabelləri vasitəsilə keçə bilən və elektrik şəbəkəsinə geri qayıda bilən yüksək tezlikli səs-küy yaradır. Filtr həyata keçirilən emissiyaları azaltmağa, yüksək tezlikli müdaxilənin ötürülməsini məhdudlaşdırmağa, EMC performansını yaxşılaşdırmağa və yaxınlıqdakı elektrik avadanlığının pozulmasını minimuma endirməyə kömək edir.

2. Ümumi rejim və diferensial rejim səs-küyünü basdırın

Fərqli müdaxilə yolları müxtəlif filtrləmə üsullarını tələb edir. Filtrləmə strukturu elektrik xətləri və torpaq arasındakı səs-küyün ümumi rejimli basdırılmasını keçiricilər arasında müdaxilə üçün diferensial rejimli bastırmanı birləşdirir. Bu, mürəkkəb sənaye mühitlərində elektromaqnit uyğunluğunu yaxşılaşdırmağa kömək edir.

3. Elektrik Şəbəkəsinin Sabitliyini Təkmilləşdirin

Sənaye elektrik şəbəkələri gərginliyin dəyişməsi, keçid pozuntuları və harmonik müdaxilələrdən təsirlənə bilər. Bu pozğunluqların sürücü sistemlərinə təsirini azaldaraq, filtr avadanlığın sabit işini saxlamağa kömək edir və həssas elektrik komponentləri üçün əlavə qoruma təmin edir.

4. Uzun Kabel və Çox Sürücü Proqramlarını dəstəkləyin

SMM problemləri birdən çox sürücüyə və ya uzun mühərrik kabel quruluşuna malik sistemlərdə daha nəzərə çarpan ola bilər. Dizayn ardıcıl EMC performansının tələb olunduğu çox ötürücülü qurğular, uzun kabel tətbiqləri, yüksək sıxlıqlı idarəetmə şkafları və sənaye avtomatlaşdırma sistemləri üçün uyğundur.

Əsas Dizayn Xüsusiyyətləri

Üç Mərhələli EMC Filtrləmə Strukturu

Optimallaşdırılmış üç mərhələli struktur aşağı, orta və yüksək tezlik diapazonlarında zəifləmə təmin edir, müxtəlif növ elektrik müdaxiləsini azaltmağa və müxtəlif iş şəraitində effektiv filtrləmə performansını saxlamağa kömək edir.

Aşağı sızma cərəyanı dizaynı

Torpaqlama kondansatör strukturu sızmadan qorunma cihazları ilə uyğunluğu qoruyarkən lazımsız sızma cərəyanını məhdudlaşdırmaq üçün optimallaşdırılmışdır. Bu, sənaye elektrik sistemlərində sabit işləməyi dəstəkləyir.

Yüksək Etibarlı İzolyasiya Sistemi

İzolyasiya sistemi uzunmüddətli sənaye istifadəsi üçün nəzərdə tutulmuşdur, 1500VDC/60S-ə qədər xətt-xət dielektrik gücü, 2500VDC/60S-ə qədər xətt-yer dielektrik gücü və 1000VDC-də ≥100MΩ izolyasiya müqaviməti.

Tətbiq Ssenariləri

Dufew Giriş Filtri həlləri təkmilləşdirilmiş EMC performansı və elektrik sabitliyi tələb edən tətbiqlərdə geniş istifadə olunur.

Texniki Spesifikasiyalar

İstehsal qabiliyyəti və keyfiyyət təminatı

Dufew Electric, EMC filtrləri, reaktorlar, əyləc rezistorları və fərdiləşdirilmiş elektrik həlləri daxil olmaqla, sənaye enerji elektronikası komponentləri üzrə ixtisaslaşmışdır.

Nəzarət olunan istehsal prosesləri və elektrik performans testi vasitəsilə Dufew sənaye tətbiqləri üçün etibarlı məhsul keyfiyyətini təmin edir.

Keyfiyyətə nəzarət daxildir:

- Komponentlərin yoxlanılması

- Elektrik performans testi

- İzolyasiya müqavimətinin yoxlanılması

- Gərginlik sınağına tab gətirin

- Funksional yoxlama

Dufew keyfiyyət idarəetmə sistemini və məhsul standartlarını davamlı olaraq təkmilləşdirir.

Sertifikatlara və texniki sənədlərə aşağıdakılar daxildir:

- ISO 9001 Keyfiyyət İdarəetmə Sistemi

- CE sertifikatı

- Məhsul test hesabatları

- Xüsusi texniki sənədlər

Dufew qlobal müştərilər üçün OEM istehsalını, fərdi dizaynları və mühəndislik əməkdaşlığını dəstəkləyir.

Qablaşdırma və Çatdırılma

Dufew daşınma zamanı elektrik komponentlərini qorumaq üçün ixrac yönümlü qablaşdırma həlləri təqdim edir.

Qablaşdırmaya daxildir:

- Nəmdən qorunma

- Zərbəyə davamlı fiksasiya

- Böyük modellər üçün gücləndirilmiş qablaşdırma

- Məhsulun eyniləşdirmə etiketləri

- Çatdırılma ilə birlikdə texniki sənədlər

Müştəri tələblərinə uyğunluğu təmin etmək üçün hər bir filtr çatdırılmadan əvvəl yoxlanılır.

Tez-tez verilən suallar

S1: VFD sistemində Giriş Filtrinin məqsədi nədir?

O, VFD əməliyyatı zamanı yaranan elektromaqnit müdaxiləsini azaltmağa, EMC performansını yaxşılaşdırmağa və elektrik komponentlərini xarici güc pozuntularından qorumağa kömək edir.

S2: Bu filtr harada quraşdırılmalıdır?

Enerji şəbəkəsi vasitəsilə müdaxilənin ötürülməsini azaltmaq və sistemin sabitliyini yaxşılaşdırmaq üçün enerji təchizatı və VFD və ya servo sürücü giriş terminalları arasında quraşdırılır.

Q3: Dufew məhsulları hansı kabel uzunluğunu dəstəkləyə bilər?

Quraşdırma şəraitindən asılı olaraq, Dufew həlləri 400 metrə qədər qorunan kabelləri və 300 metrə qədər ekransız kabelləri dəstəkləyə bilər və uzun məsafəli tətbiqlərdə sabit filtrləmə performansını saxlamağa kömək edir.

S4: Dufew EMC filtrləmə həllərini fərdiləşdirə bilərmi?

Bəli. Dufew müxtəlif tətbiq tələblərinə uyğun olaraq gərginlik dərəcəsi, cərəyan gücü, filtrləmə parametrləri, mexaniki ölçülər və quraşdırma strukturları daxil olmaqla fərdi həllər təqdim edir.

Dufew Electric-dən fərdiləşdirilmiş EMC Filtrləmə Həlləri

Dufew Electric VFD sistemləri, servo sürücülər və sənaye avtomatlaşdırma tətbiqləri üçün fərdiləşdirilmiş Giriş Filtri həlləri təqdim edir.

Peşəkar mühəndislik qabiliyyəti, etibarlı istehsal prosesləri və ciddi keyfiyyət nəzarəti ilə Dufew müştərilərə EMC performansını yaxşılaşdırmağa, elektrik müdaxiləsini azaltmağa və sabit uzunmüddətli işləməyə nail olmağa kömək edir.
