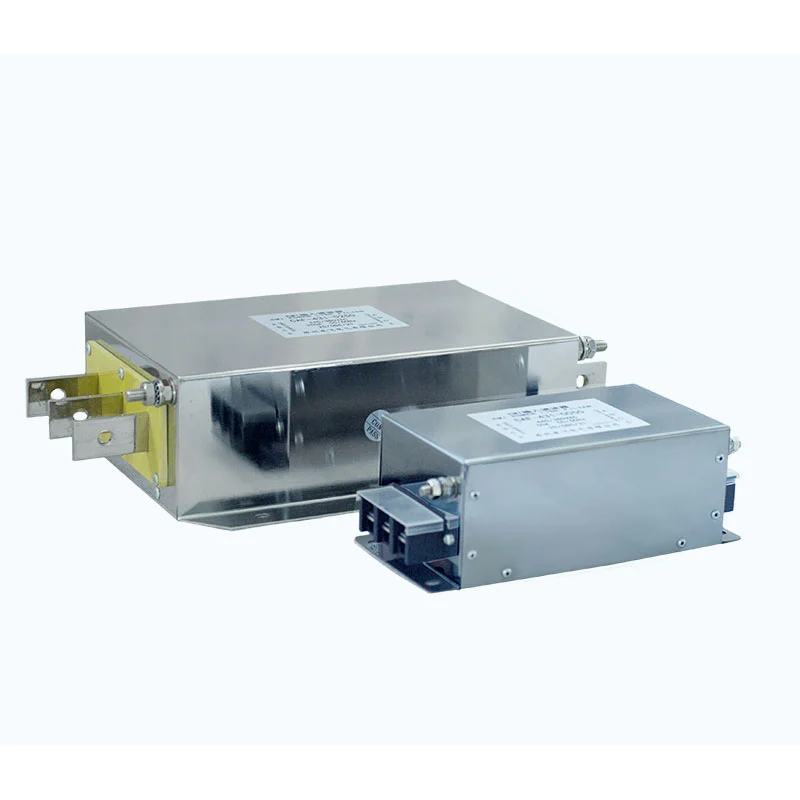

Tək fazalı filtr

Dufew Elektrikli Tək Fazalı Filtr yüksək tezlikli keçid əməliyyatı zamanı güc elektron avadanlığının yaratdığı elektromaqnit müdaxiləsini boğmaq üçün nəzərdə tutulmuşdur.

AC enerji təchizatı və avadanlıq giriş terminalları (L/N) arasında quraşdırılmış filtr optimallaşdırılmış LC filtrləmə şəbəkəsi yaratmaq üçün induktorlar, kondansatörlər və amortizasiya komponentlərindən istifadə edir. Dövrə, normal 50Hz/60Hz enerji ötürülməsinə icazə verərkən, arzuolunmaz yüksək tezlikli müdaxilə siqnallarına yüksək empedans təmin edir.

Birfazalı VFD sistemlərinin, servo ötürücülərin və kommutasiya enerji təchizatının istismarı zamanı yüksək tezlikli keçid səs-küyü elektrik kabelləri vasitəsilə yayıla və yaxınlıqdakı elektron avadanlıqlara təsir göstərə bilər.

Filtr effektiv şəkildə azaldır:

- Elektrik xətləri arasında diferensial rejimli müdaxilə

- Elektrik xətləri və yer arasında ümumi rejimli müdaxilə

- Keçirilən elektromaqnit səs-küyün ötürülməsi

- SMM ilə bağlı avadanlıqların nasazlığı riskləri

Optimallaşdırılmış dövrə dizaynı və komponent uyğunluğu vasitəsilə Dufew Tək Fazalı Filtr sabit zəifləmə performansını, idarə olunan sızma cərəyanını və sənaye mühitlərində etibarlı əməliyyatı təmin edir.

Qabaqcıl EMI Bastırma Texnologiyası

Optimallaşdırılmış LC Filtrləmə Dövrəsi

Filtr tezlik seçici empedans şəbəkəsi yaratmaq üçün induktorları, kondansatörləri və söndürmə komponentlərini birləşdirir.

Dizayn təmin edir:

- Yüksək tezlikli müdaxilənin zəifləməsi

- Təkmilləşdirilmiş səs-küy izolyasiyası

- Stabil enerji ötürülməsi

- Təkmilləşdirilmiş EMC uyğunluğu performansı

Ümumi rejim və diferensial rejim səs-küyün qarşısının alınması

Kommutasiya cihazları tərəfindən yaranan elektrik müdaxiləsi adətən iki ötürmə yolu ilə baş verir.

Diferensial rejim müdaxiləsi

Elektrik xətləri arasında baş verir və əsasən kommutasiya sxemləri və gücün çevrilməsi komponentləri səbəb olur.

Ümumi rejim müdaxiləsi

Elektrik xətləri və yer arasında baş verir və həssas idarəetmə sistemlərinə, rabitə cihazlarına və dəqiq alətlərə təsir göstərə bilər.

Dufew, hər iki müdaxilə rejimini yatırmaq və ümumi sistemin sabitliyini yaxşılaşdırmaq üçün filtrləmə dövrəsini optimallaşdırır.

Texniki Üstünlüklər

1. Təkmilləşdirilmiş Elektromaqnit Uyğunluğu

Filtr elektron avadanlıq və enerji təchizatı şəbəkəsi arasında müdaxilənin ötürülməsini azaltmağa kömək edir, daha az buraxılan emissiyaları, təkmilləşdirilmiş EMC performansını, yaxınlıqdakı avadanlıqların narahatlığını azaltmağı və sistemin daha sabit işləməsini təmin edir.

2. Məhdud Məhdud Şkaflar üçün Kompakt Dizayn

Birfazalı struktur kiçik quraşdırma sahəsi, sadə L/N naqilləri və çevik şkaf inteqrasiyası ilə kompakt elektrik qurğuları üçün nəzərdə tutulmuşdur. Onun praktiki konfiqurasiyası həmçinin dəyişdirmə və müntəzəm texniki xidmətin aparılmasını asanlaşdırır.

3. Etibarlı Sənaye Performansı

Dufew sənaye avtomatlaşdırma mühitlərində sabit işləməyi dəstəkləmək üçün idarə olunan istehsal proseslərini tətbiq edir. Əsas mülahizələrə maqnit komponentinin seçimi, izolyasiya strukturu, elektrik parametrlərinin yoxlanılması və davamlı iş şəraiti üçün istilik performansının qiymətləndirilməsi daxildir.

Tipik Tətbiqlər

Dufew Tək Fazalı Filtr təkmilləşdirilmiş EMC performansını və azaldılmış elektrik xətti müdaxiləsini tələb edən elektron avadanlıq üçün uyğundur.

Tipik tətbiqlər sənaye avtomatlaşdırılması və istehsal avadanlıqlarını, həmçinin sabit enerji keyfiyyəti və effektiv EMI nəzarətinin tələb olunduğu tibbi elektronika, laboratoriya sistemləri, elektron istehsal xətləri və rabitə avadanlıqlarını əhatə edir.

Xüsusi dizayn qabiliyyəti

Fərqli tətbiqlər fərqli filtrləmə xüsusiyyətləri tələb edir. Dufew Electric nominal gərginlik, nominal cərəyan, avadanlığın güc xüsusiyyətləri, EMC tələbləri, quraşdırma sahəsi və ətraf mühit şəraiti əsasında fərdi həllər təqdim edir.

Mühəndislik dəstəyi nəzərdə tutulan avadanlıq və iş şəraiti üçün uyğun filtr konfiqurasiyasını müəyyən etməyə kömək etmək üçün məhsul seçimi, parametr uyğunluğu və tətbiqin qiymətləndirilməsini əhatə edir.

İstehsal qabiliyyəti və keyfiyyət təminatı

Dufew Electric EMI filtrləri, harmonik filtrlər, reaktorlar, əyləc rezistorları və fərdi elektrik həlləri daxil olmaqla, sənaye enerji elektronikası komponentlərində ixtisaslaşır. Tək Fazalı Filtr istehsalı üçün əsas proseslərə maqnit komponentlərinin istehsalı, dəqiq montaj, elektrik parametrlərinin yoxlanılması, izolyasiya performansının yoxlanılması və istilik etibarlılığının qiymətləndirilməsi daxildir.

Əsas keyfiyyət yoxlamalarına aşağıdakılar daxil ola bilər:

- İzolyasiya müqavimətinin yoxlanılması
- Dielektrik müqavimət testi
- Elektrik performansının yoxlanılması
- Son görünüş yoxlaması

Dufew Electric müştəri tələblərinə uyğun olaraq OEM istehsalını, xüsusi filtr həllərini, texniki proqram dəstəyini və sənaye layihə əməkdaşlığını dəstəkləyir.

Texniki Spesifikasiyalar

Tək fazalı filtr və üç fazalı filtr

Tez-tez verilən suallar

S1: Hansı avadanlıq bir fazalı filtr tələb edir?

Tək Fazalı Filtr adətən birfazalı VFD sistemləri, servo sürücülər, kommutasiya enerji təchizatı, UPS sistemləri, sənaye nəzarətçiləri və EMI-nin qarşısının alınmasını tələb edən digər elektron avadanlıqlar üçün istifadə olunur.

S2: EMI filtri harada quraşdırılmalıdır?

Filtr enerji təchizatı və avadanlıq terminalları arasında AC enerji giriş tərəfində quraşdırılmalıdır. Düzgün quraşdırma avadanlığın yaratdığı müdaxilənin elektrik şəbəkəsinə qayıtmasının qarşısını almağa kömək edir.

S3: Bu filtri çeviricinin çıxış tərəfində istifadə etmək olarmı?

Xeyr. Giriş tərəfindəki EMI filtrləri elektrik xəttinə müdaxilənin qarşısını almaq üçün nəzərdə tutulub. VFD çıxış proqramları xüsusi çıxış filtrləri, sinus dalğa filtrləri və ya dv/dt filtrləri tələb edir.

S4: Düzgün filtr modeli necə seçilməlidir?

Seçim zamanı nominal gərginlik, əməliyyat cərəyanı, avadanlıq növü, EMC tələbləri, quraşdırma mühiti və kabinet sahəsi nəzərə alınmalıdır. Dufew faktiki tətbiq şərtləri əsasında fərdi tövsiyələr təqdim edir.
