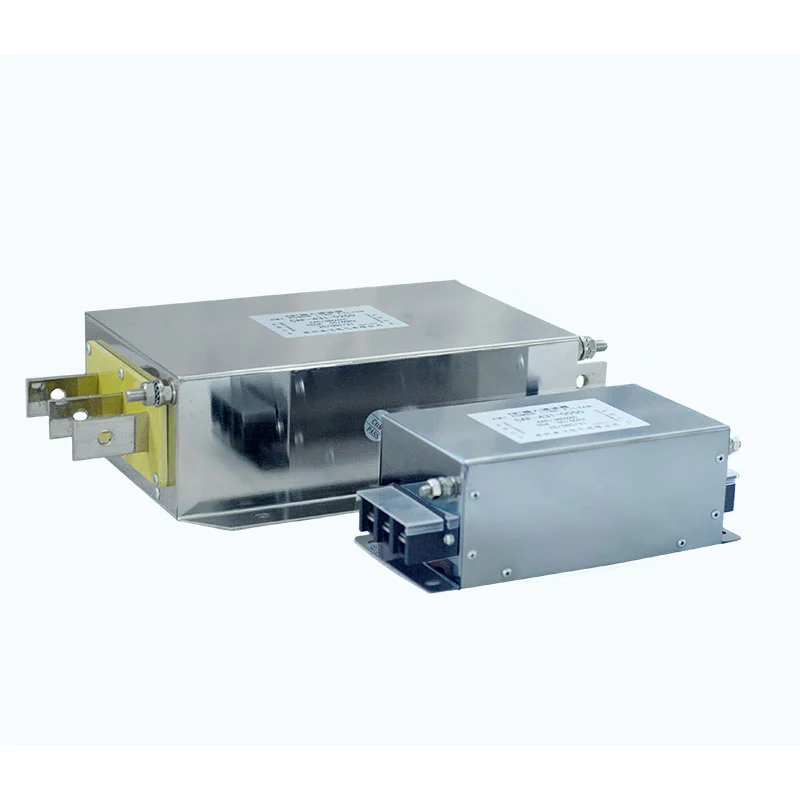

Elektromaqnit müdaxilə filtri

Elektromaqnit Müdaxilə Filtri ümumi rejimli boğucu, X kondensatorları, Y kondensatorları və rezistorlardan ibarət çox mərhələli aşağı keçidli filtrləmə şəbəkəsini özündə birləşdirir.

Ümumi rejimli boğucu eyni maqnit nüvəsinə sarılmış iki keçiricidən istifadə edir və ümumi rejim müdaxiləsinə yüksək empedans təqdim edir. X kondansatörləri diferensial rejimli müdaxiləni yatırtmaq üçün xətt keçiriciləri boyunca birləşdirilir, Y kondensatorları isə yüksək tezlikli ümumi rejimli səs-küyün yerə keçməsi üçün bir yol təmin etmək üçün elektrik xətləri və yer arasında birləşdirilir.

Bu komponentlər genişzolaqlı EMI yatırılmasını təmin etmək üçün birlikdə işləyir. Çox mərhələli filtrləmə strukturu dəyişən tezlikli sürücü tətbiqlərində tez-tez rast gəlinən müdaxilə tezliyi xüsusiyyətlərinə görə optimallaşdırılıb.

Texniki Spesifikasiyalar

Əsas Məhsul Üstünlükləri

- Ümumi rejim və differensial rejimin qarşısının alınması: Filtrləmə şəbəkəsi həm ümumi rejim, həm də diferensial rejimli elektromaqnit müdaxiləsini zəiflətmək üçün nəzərdə tutulmuşdur.

- İki istiqamətli EMI-in qarşısının alınması: Filtr enerji təchizatı və qoşulmuş avadanlıq arasında hərəkət edən müdaxiləni zəiflədə bilər, hər iki istiqamətdə arzuolunmaz səs-küy ötürülməsini azaltmağa kömək edir.

- VFD Tətbiq Uyğunluğu: Kommutasiya ilə əlaqəli elektromaqnit müdaxiləsi və aparılan səs-küyün əlavə yatırılmasını tələb etdiyi dəyişən tezlikli sürücü sistemləri üçün nəzərdə tutulmuşdur.

- Çox Mərhələli Filtrləmə: Ümumi rejimli boğucu, X kondensatorları, Y kondensatorları və müqavimət elementlərinin birləşməsi çox mərhələli filtrləmə performansını təmin edir.

- Geniş elektrik diapazonu: 220VAC-dan 1140VAC-a qədər nominal gərginlik seçimləri və 5A-dan 1600A-a qədər nominal cərəyan seçimləri geniş sənaye enerjisi tətbiqlərini dəstəkləyir.

- Aşağı sızma cərəyanı dizaynı: Filtrləmə strukturu sızma cərəyanı və sistemin torpaqlama tələbləri nəzərə alınmaqla hazırlanmışdır.

- Uzun Kabel Tətbiqləri: Faktiki sürücü, kabel, motor və quraşdırma şərtlərinə uyğun olaraq uzun motor kabellərindən istifadə edən VFD sistemləri üçün uyğun konfiqurasiyalar mövcuddur.

- Fərdi seçim: Dufew Electric məhsul seçimi üçün nominal gərginliyi, cərəyanı, tezliyi, kabel uzunluğunu, quraşdırma şərtlərini və digər tətbiq parametrlərini qiymətləndirə bilər.

Tipik Tətbiqlər

Elektromaqnit Müdaxilə Filtri elektromaqnit uyğunluğu və enerji keyfiyyətinin vacib olduğu sənaye tətbiqləri üçün uyğundur, o cümlədən:

1. Ciddi elektromaqnit uyğunluğu tələbləri olan sənaye avadanlıqları.

2. Sürücülər arasında elektromaqnit müdaxiləsinin idarə edilməsi lazım olan çoxsaylı VFD-lərdən istifadə edən sistemlər.

3. Keçirilmiş və ya şüalanmış müdaxilənin elektrik şəbəkəsinə və ya yaxınlıqdakı avadanlıqlara təsir göstərə biləcəyi VFD giriş proqramları.

4. Elektrik pozğunluqları, harmonik müdaxilə və ya həddindən artıq elektromaqnit səs-küyündən təsirlənən VFD sistemləri.

5. Müdaxilə ilə əlaqəli anormal işləməyə qarşı əlavə qorunma tələb edən sənaye avadanlıqları.

6. Sənaye istehsalı və avtomatlaşdırma avadanlığı.

7. Enerji elektron avadanlıqlarından istifadə edərək bərpa olunan enerji və enerji saxlama sistemləri.

8. Uzun kabel xətləri və ya tələbkar elektromaqnit mühitləri olan motor sürücü sistemləri.

Mühəndislik və Fərdiləşdirmə Dəstəyi

Elektromaqnit Müdaxilə Filtrinin seçilməsi uyğun gərginlik və cərəyandan daha çox tələb edir. Seçilmiş spesifikasiyanın nəzərdə tutulan tətbiqə uyğun olmasını təmin etmək üçün filtr tam elektrik sisteminə, avadanlıq konfiqurasiyasına və quraşdırma mühitinə uyğun olaraq qiymətləndirilməlidir.

Dufew Electric nominal gərginlik və cərəyan, iş tezliyi, VFD güc reytinqi, ümumi rejim və diferensial rejim müdaxiləsi, motor kabelinin uzunluğu, ekranlaşdırılmış və ya ekranlaşdırılmamış kabel konfiqurasiyası, torpaqlama şərtləri, quraşdırma sahəsi, istilik tələbləri, elektromaqnit mühiti və müştəri çertyojları və ya texniki spesifikasiyalar əsasında texniki qiymətləndirməni dəstəkləyə bilər.

Müştərilər fərdiləşdirilmiş layihələr üçün elektrik spesifikasiyası, texniki təsvirlər, fiziki nümunələr, avadanlıq məlumatları və ya mühəndislik qiymətləndirməsi üçün tətbiq şərtləri təqdim edə bilərlər. Bu tələblərə əsaslanaraq, Dufew Electric standart məhsulları təmin edə və ya tətbiq üçün xüsusi filtr konfiqurasiyaları hazırlaya bilər.

Quraşdırma Bələdçisi

1. Məhsul Seçimini Təsdiqləyin

VFD güc reytinqinə və elektromaqnit mühitinə uyğun olaraq filtrin nominal gərginliyini və nominal cərəyanını seçin. Ümumi seçim təlimatı olaraq, filtrin nominal cərəyanı faktiki tətbiq və istehsalçının tövsiyələrinə uyğun olaraq avadanlığın nominal cərəyanından təxminən 1,2--1,5 dəfə seçilə bilər. Süzgəcin nominal gərginliyi VFD iş gərginliyinə uyğun olmalıdır.

2. Filtri yoxlayın

Korpusda zədələnmə olub-olmadığını yoxlayın, terminalların bütöv olduğunu yoxlayın və məhsulun işarələrinin və spesifikasiyalarının aydın göründüyünü təsdiqləyin.

3. Quraşdırma Mövqeyini Müəyyən edin

Filtri avadanlığın güc giriş nöqtəsində və ya VFD kimi müdaxilə mənbəyinin giriş tərəfində quraşdırın və onu qorunan avadanlıqa mümkün qədər yaxın saxlayın.

Metal idarəetmə şkafına quraşdırıldıqda, istilik yayılmasını və elektromaqnit qorumasını dəstəkləmək üçün filtr korpusu və şkaf arasında kifayət qədər metal-metal təması təmin edin.

4. Filtri təmin edin

Filtri idarəetmə şkafının içərisində və ya montaj lövhəsində bərkidmək üçün təyin edilmiş montaj deliklərindən istifadə edin. Süzgəcin möhkəm quraşdırıldığından və empedans uyğunluğu və torpaqlama tələblərinin düzgün nəzərə alındığından əmin olun.

5. Elektrik Bağlantılarını Edin

Naqil diaqramına uyğun olaraq filtri enerji təchizatı və VFD girişi arasında ardıcıl olaraq birləşdirin. Giriş və çıxış terminallarını tərsinə çevirməyin.

Torpaqlama terminalı qoruyucu yerə etibarlı şəkildə qoşulmalıdır. Torpaqlama əlaqəsini praktiki olaraq qısa tutun; 30 sm-dən çox olmayan bir topraklama keçiricisi tövsiyə olunur.

6. Giriş və Çıxış naqillərini ayırın

Filtr giriş naqillərini yük tərəfi və ya çıxış naqilləri ilə birləşdirməyin. Bunu etmək, giriş və çıxış tərəfləri arasında elektromaqnit birləşməni artıra və filtrin EMI-ni sıxışdırmaq qabiliyyətini əhəmiyyətli dərəcədə azalda bilər.

Arzuolunmaz birləşməni minimuma endirmək üçün giriş və çıxış naqilləri ayrıca aparılmalıdır.

7. Yandırma Testi

Bütün əlaqələrin düzgün olduğunu təsdiq etdikdən sonra sistemi yandırın və VFD iş vəziyyətinə nəzarət edin. Elektromaqnit müdaxiləsində və anormal iş şəraitində gözlənilən azalmanın əldə edilib-edilmədiyini yoxlayın.

İnteqrasiya edilmiş Kompozit EMI Filtr və Adi Sadə Filtr

İstehsal və Keyfiyyət Təminatı

Dufew Electric, sənaye rezistorları, əyləc sistemləri, reaktorlar, EMI filtrləri, güc filtrləri, transformatorlar və fərdiləşdirilmiş elektrik komponentlərini əhatə edən istehsal imkanlarına malik, Çində yerləşən güc elektronikası komponentlərinin istehsalçısı və təchizatçısıdır. Elektromaqnit Müdaxilə Filtrləri üçün istehsal və yoxlama məhsulun spesifikasiyasına, tətbiq olunan texniki tələblərə və müştəri tələblərinə uyğun olaraq həyata keçirilir.

İstehsal prosesi material seçimi, komponentlərin yığılması, elektrik sınaqları, performansın yoxlanılması, yekun yoxlama, qablaşdırma və göndərilməsini əhatə edir. Əsas keyfiyyət yoxlamalarına aşağıdakılar daxil ola bilər:

- Nominal gərginlik və cərəyan yoxlaması
- İzolyasiya müqavimətinin yoxlanılması
- Dielektrik gücü testi
- Elektrik performans testi
- Vizual və ölçülü yoxlama
- Terminal və əlaqənin yoxlanılması
- Son məhsulun yoxlanılması

Ardıcıl elektrik performansını və məhsul keyfiyyətini qorumaq üçün məhsulun spesifikasiyası və yoxlama tələbləri istehsal boyu nəzarət edilir. Layihə tələblərinə uyğun olaraq məhsula aid test qeydləri və texniki sənədlər də təqdim edilə bilər.

Sertifikatlar və Texniki Sənədlər

Dufew Electric müştərilərin qiymətləndirilməsi və satınalma tələblərini dəstəkləmək üçün müvafiq keyfiyyət sertifikatlarını, məhsul sənədlərini və sınaq qeydlərini saxlayır.

Müvafiq sertifikatlar və texniki sənədlər xüsusi məhsul, layihə və müştəri tələblərinə uyğun olaraq nəzərdən keçirmək üçün təqdim edilə bilər.

Qlobal Təchizat və Çatdırılma

Çində enerji elektronikası komponentləri təchizatçısı kimi Dufew Electric məhsul seçimi və istehsal, yoxlama, qablaşdırma və göndərmə vasitəsilə nümunənin qiymətləndirilməsindən başlayaraq beynəlxalq B2B sifarişlərini dəstəkləyir.

Tipik çatdırılma tədbirləri sifariş həcminə, məhsulun ölçülərinə, təyinat yerinə, çatdırılma müddətinə və müştəri tələblərinə uyğun olaraq əlaqələndirilə bilər.

Mövcud logistika seçimlərinə aşağıdakılar daxil ola bilər:

- Dəniz daşımaları: Daimi və böyük həcmli beynəlxalq sifarişlər üçün uyğundur.

- Hava daşımaları: Təcili göndərişlər, nümunələr və daha kiçik həcmli sifarişlər üçün uyğundur.

- Ekspres Çatdırılma: Daha sürətli çatdırılma tələb olunan texniki nümunələr və kiçik paketlər üçün uyğundur.

- Müştəri tərəfindən təyin edilmiş ekspeditor: Dufew Electric tələb olunduqda müştərinin təyin etdiyi logistika provayderi ilə göndərişi koordinasiya edə bilər.

İxrac qablaşdırması, daşınma və beynəlxalq tranzit zamanı elektrik komponentlərinin qorunmasına kömək etmək üçün məhsulun strukturuna və daşınma tələblərinə uyğun olaraq təşkil edilə bilər.

Niyə Dufew Electric seçirsiniz?

Professional Elektrik Elektronikası İstehsalı

Dufew Electric rezistorlar, əyləc sistemləri, reaktorlar, Elektromaqnit Müdaxilə Filtrləri, güc filtrləri və transformatorlar daxil olmaqla güc elektronikası komponentlərinə diqqət yetirir.

Tətbiqə əsaslanan texniki dəstək

Məhsul seçimi elektrik parametrlərinə, VFD xüsusiyyətlərinə, kabel uzunluğuna, elektromaqnit mühitinə, quraşdırma şərtlərinə və digər sistem tələblərinə görə qiymətləndirilə bilər.

Fərdi Məhsul Qabiliyyəti

Dufew fərdiləşdirilmiş elektrik spesifikasiyalarını, konfiqurasiyaları, çertyojları, nümunələri və mühəndislik qiymətləndirməsinə məruz qalan tətbiqə xas tələbləri dəstəkləyir.

Keyfiyyətə Nəzarət

İstehsala material yoxlanışı, idarə olunan montaj, elektrik sınaqları, yekun yoxlama və müvafiq tələblərə uyğun olaraq məhsul sənədləri daxildir.

Qlobal B2B Təchizatı

Dufew Electric məhsul təchizatı və beynəlxalq logistika koordinasiyası ilə avadanlıq istehsalçılarını, sistem inteqratorlarını, distribyutorları, OEM müştərilərini və sənaye istifadəçilərini dəstəkləyir.

Tez-tez verilən suallar

1-ci sual: Nə üçün Elektromaqnit Müdaxilə Filtri hər iki istiqamətdə müdaxiləni yatıra bilər?

Onun filtrləmə şəbəkəsi enerji təchizatı və qoşulmuş avadanlıq arasında gedən arzuolunmaz səs-küyü azaldır, həm daxil olan, həm də çıxan elektromaqnit müdaxiləsini azaltmağa kömək edir.

S2: Əgər VFD artıq reaktordan istifadə edirsə, filtr hələ də lazımdırmı?

Bəli, əlavə EMI bastırma tələb olunduqda. Reaktorlar ilk növbədə cari harmonikləri və güc pozuntularını, EMI filtrləri isə elektromaqnit səs-küyü hədəfləyir. Beləliklə, onlar bir-birini tamamlaya bilərlər.

3-cü sual: Ümumi rejimli boğucuda olan iki keçirici qısaqapanmaya səbəb ola bilərmi?

Xeyr. Keçiricilər eyni maqnit nüvəsini paylaşarkən elektriklə izolyasiya edilir. Normal diferensial rejimdə iş şəraitində onların maqnit axını bir-birini əhəmiyyətli dərəcədə ləğv edir.

4-cü sual: X və Y kondensatorları bir-birini əvəz edə bilərmi?

№ X kondansatörləri diferensial rejimli səs-küy üçün xətt keçiriciləri boyunca istifadə olunur, Y kondensatorları isə ümumi rejimli səs-küy üçün elektrik xətləri və yer arasında birləşdirilir. Onların müxtəlif təhlükəsizlik və izolyasiya tələbləri var.
